Fertig<< KFOR Fuchs Revell 1:35

[Hans]

Ich muß mal wieder etwas von der Bundeswehr bauen. Da kommt mir 25 Jahre KFOR gerade recht. Dieser Fuchs ist mir mal in der Bucht für fünf Euro ins Netz geschwommen. Da konnte man nicht nein sagen.

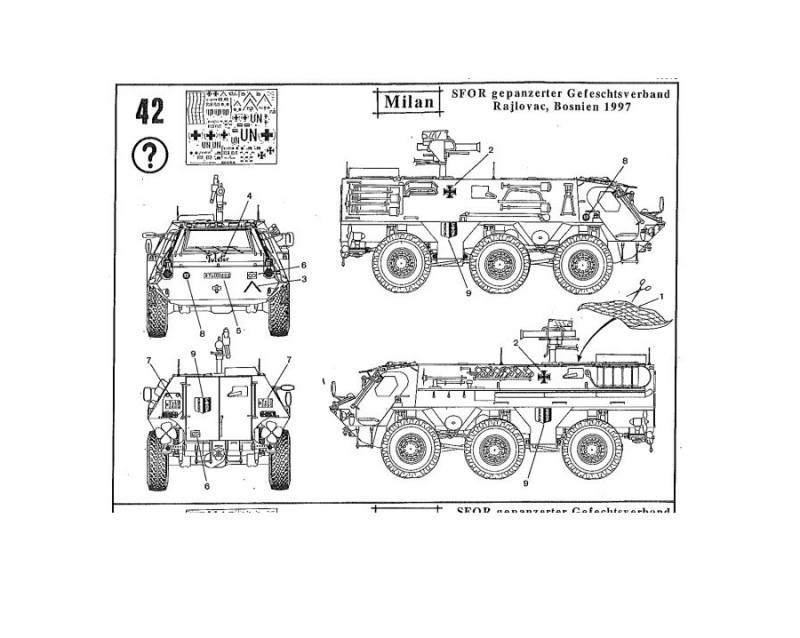

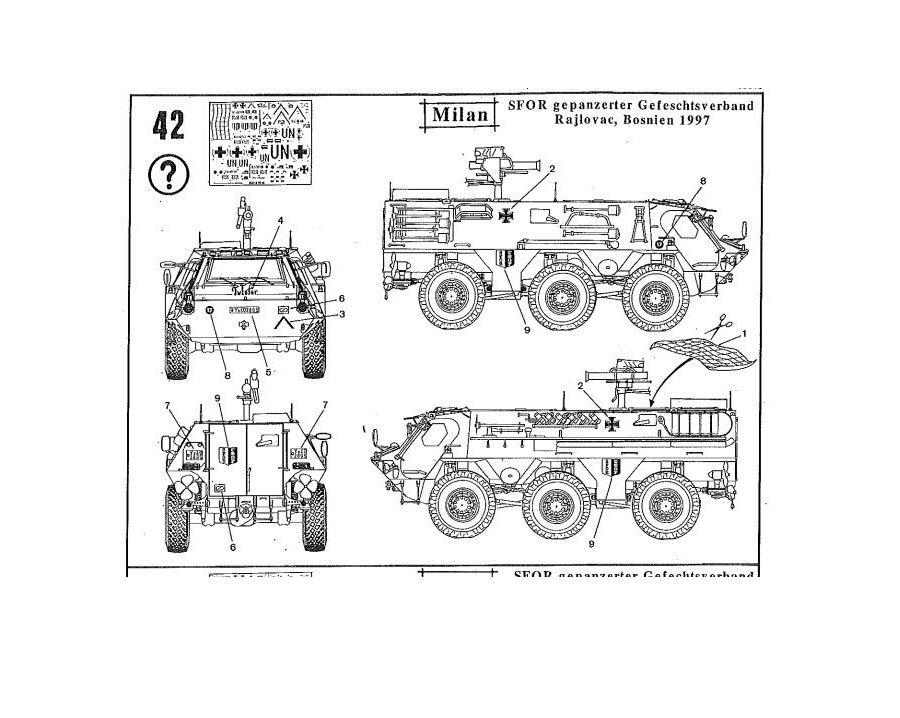

Diese Version soll es werden.
.

.

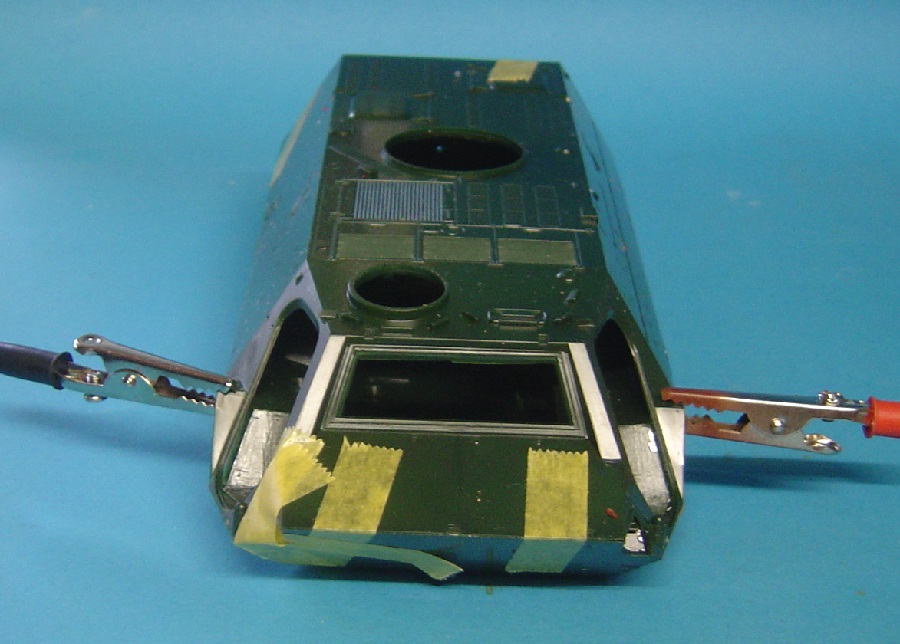

Entgegen dem Bauplan habe ich Ober und Unterseite zuerst zusammen geklebt. Das hat den Vorteil wenn die Seiten nicht so richtig zusammenpassen kann man sie leichter zwingen. Man muß keine Angst um abbrechender Kleinteile haben.
.

.
Die Rückwand zwei und die Teile sieben und acht habe ich auch zuerst an die Unterwanne geklebt. Man kann sie da besser positionieren.
.

[viktor]

Viel Erfolg mit dem TPz.
Den Bausatz habe ich da, da sind aber keine KFOR decals dabei.
SFOR war in Bosnien, auch ehemaliges Jugoslawien.

Gruß Viktor

[Hans]

Mist man sollte das Kleingedruckte lesen. Aber der 10 to von Revell war auch bei der KFOR, habe die Abziehbilder noch.
Die neuere Bundeswehr ( seit sie bunt wurde ) ist nicht so richtig mein Gebiet.

[Hans]

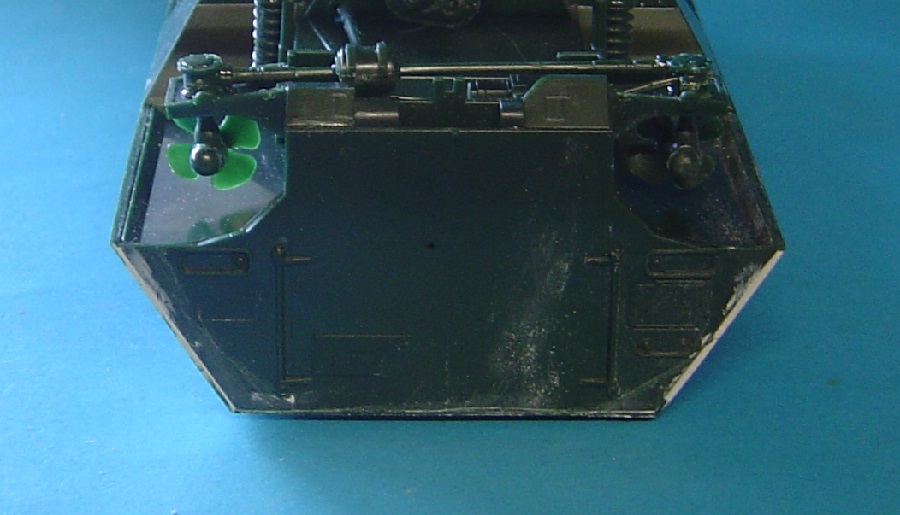

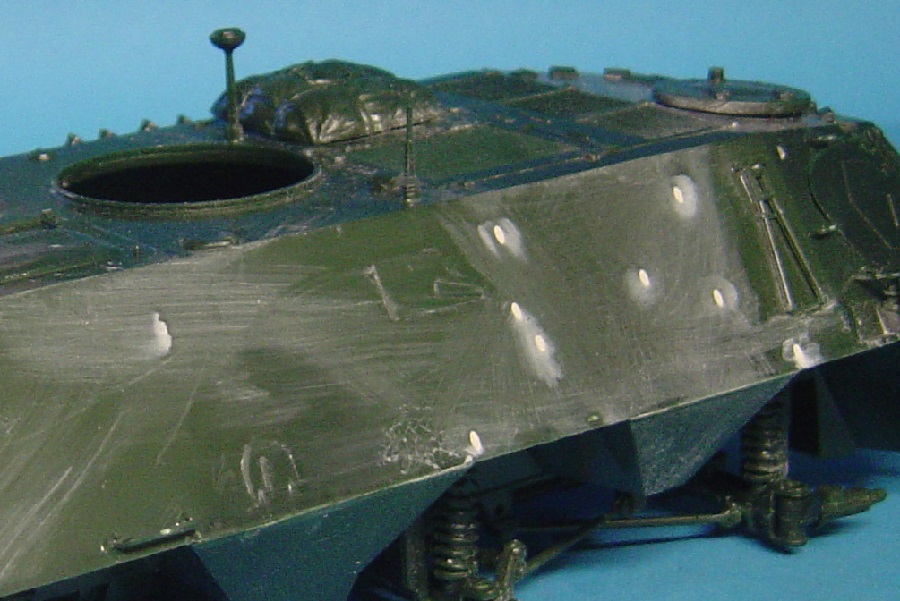

Es geht weiter mit ein wenig Spachtelarbeit.
.

.

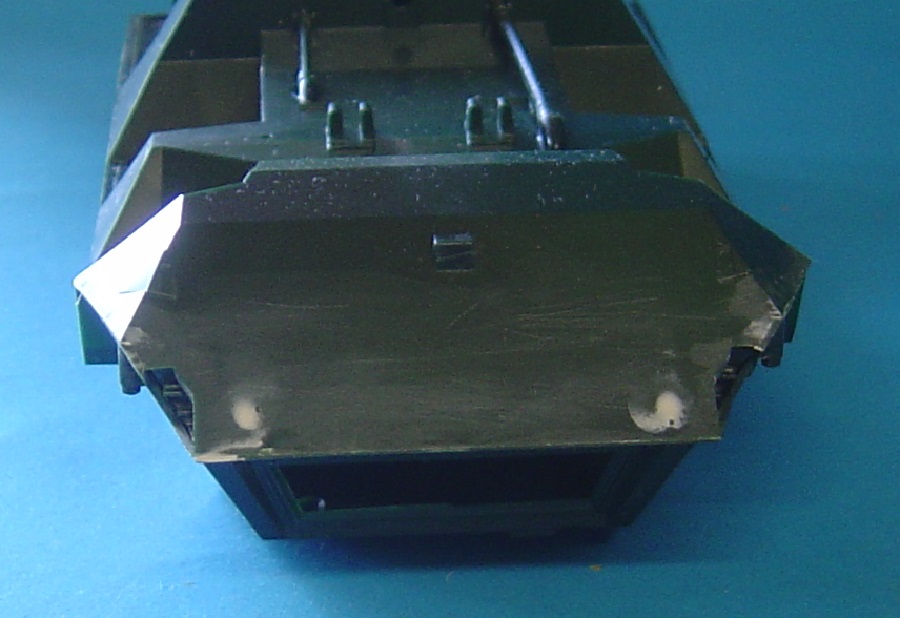

An Klebestellen und Sinkspuren vorn.
.

.

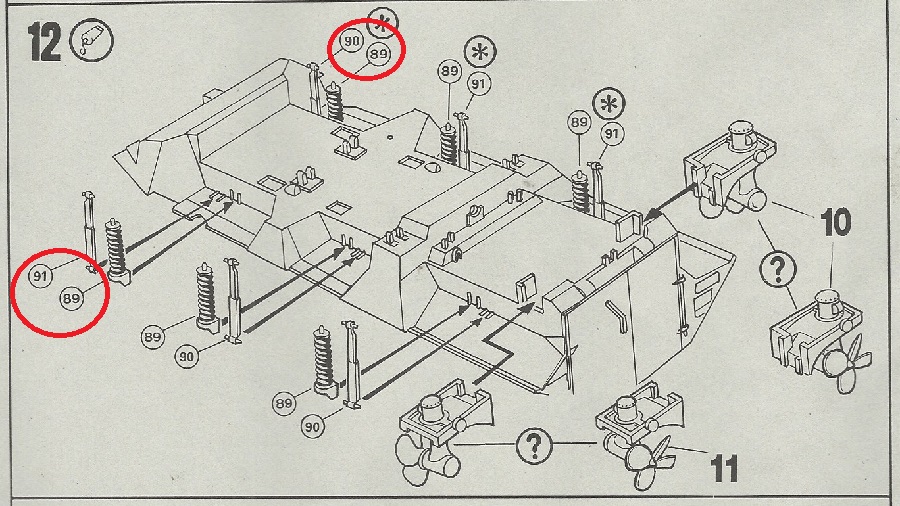

Ich bin dann mit dem Fahrgestell angefangen. Die Federn Teile 89 und die Dämpfer Teile 90/91 werden erst direkt vor der Klebung der entsprechender Achse an der Wanne verklebt.
.

.

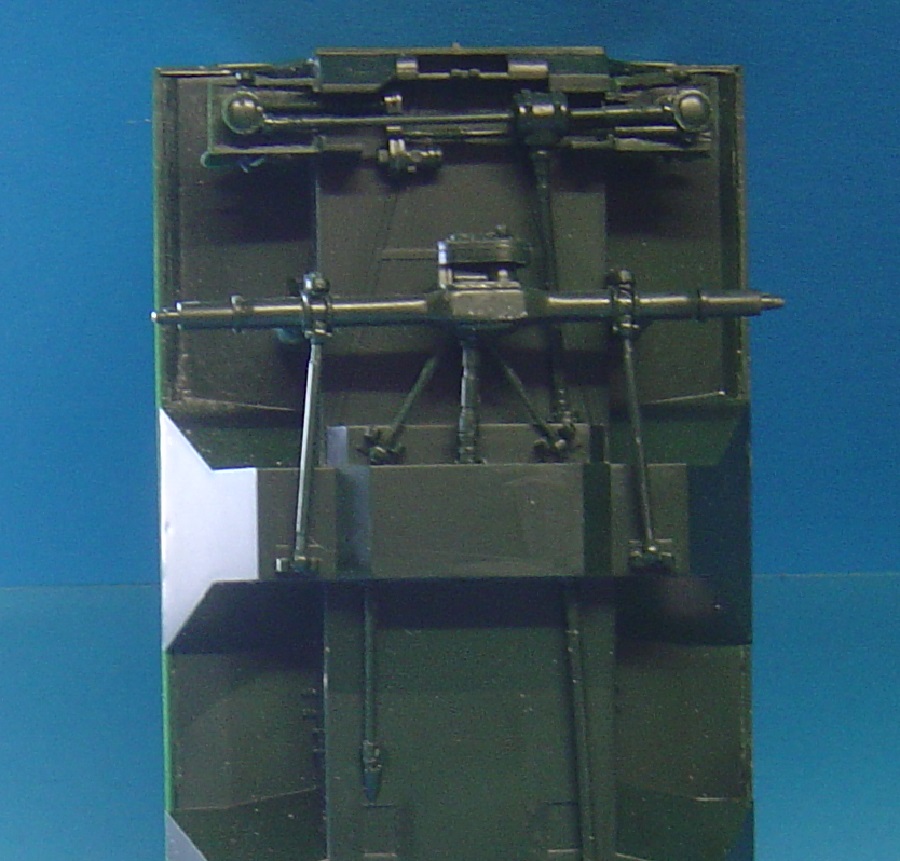

Der Schraubenantrieb und die Starachse hinten.
.

.

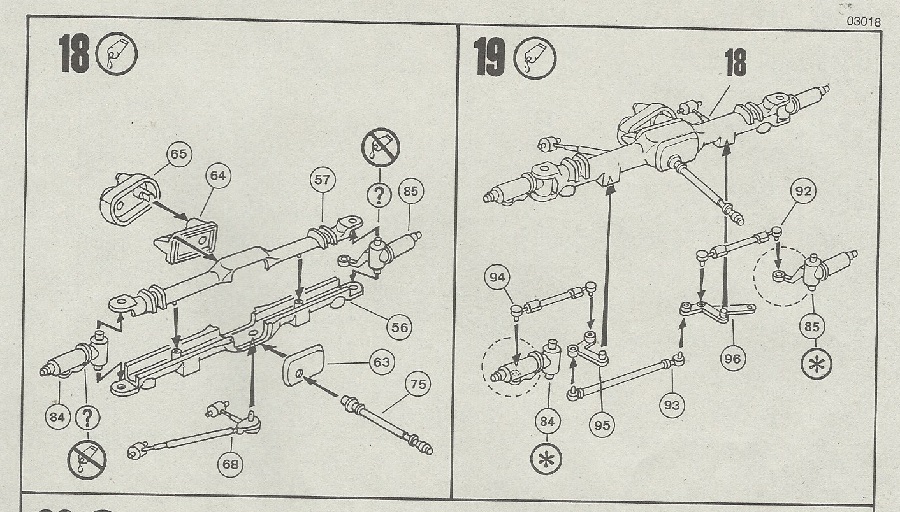

Die Räder sollen etwas eingelenkt stehen. Hierzu beginnt man mit einem Achsschenkel z.B. Teil 84 indem man ihn etwas schräg einklebt. Dann Teil 95 mit Teil 94 ausrichten, Teil 96 mit Teil 93 usw. bis zum Achsschenkel 85.
.

[viktor]

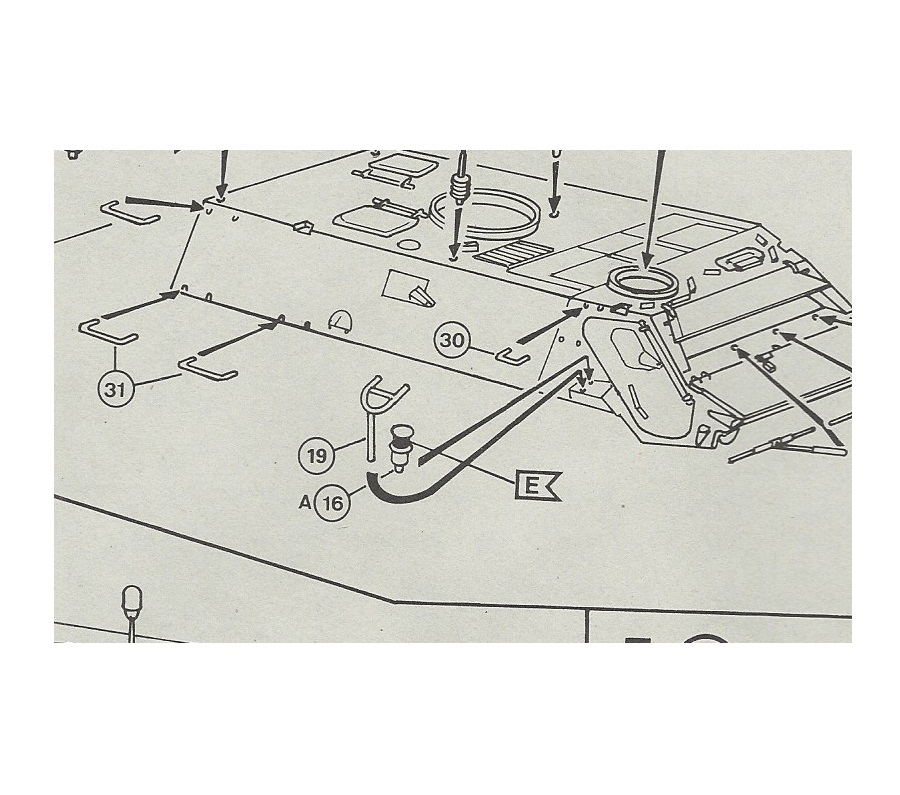

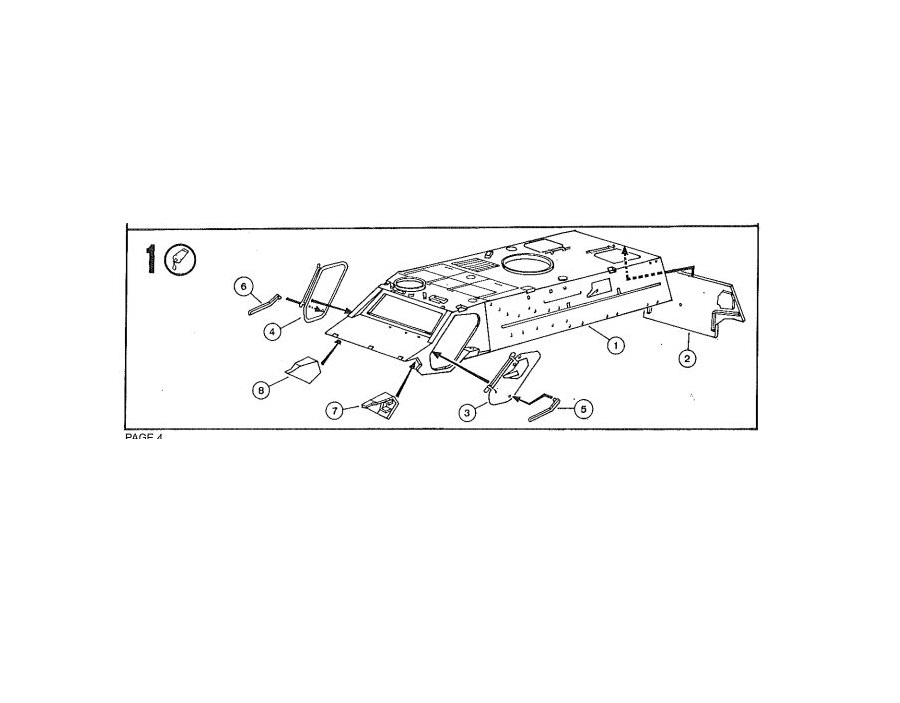

Bevor ich es vergesse, im Bauschritt 1 sind die Griffe 5 und 6 falsch eingezeichnet. Müssen die Seiten tauschen.

Gruß Viktor

[Revell-Bert]

viewtopic.php?t=8053 hier kurz mein 1:72er...
Da habe ich die Räder "lenkbar" gemacht. Nicht sehr schön und professionell, aber funktionell

[Hans]

@ Viktor, Danke für den Hinweis.
@ Bert, nicht schlecht, auch das Dio aber 1:72 ist nichts für mich.

[Hans]

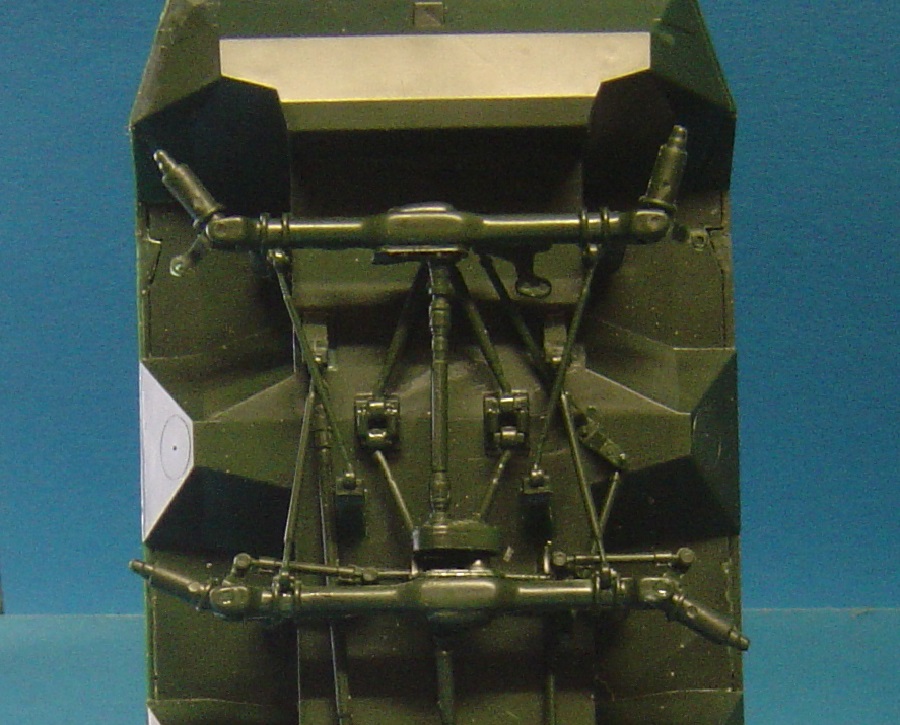

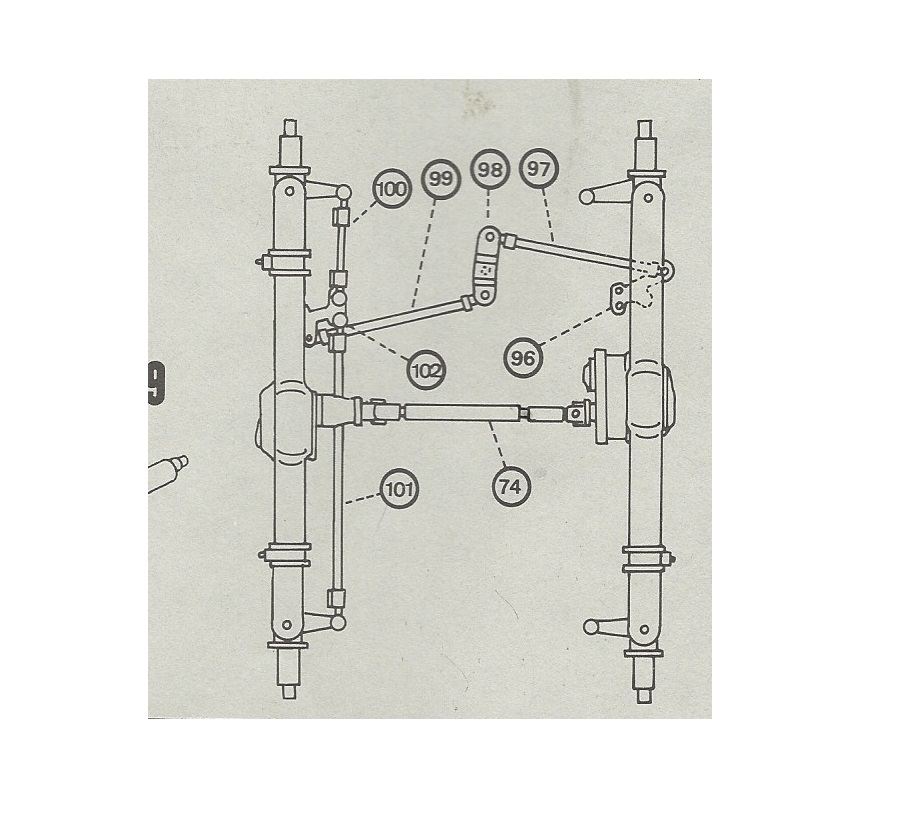

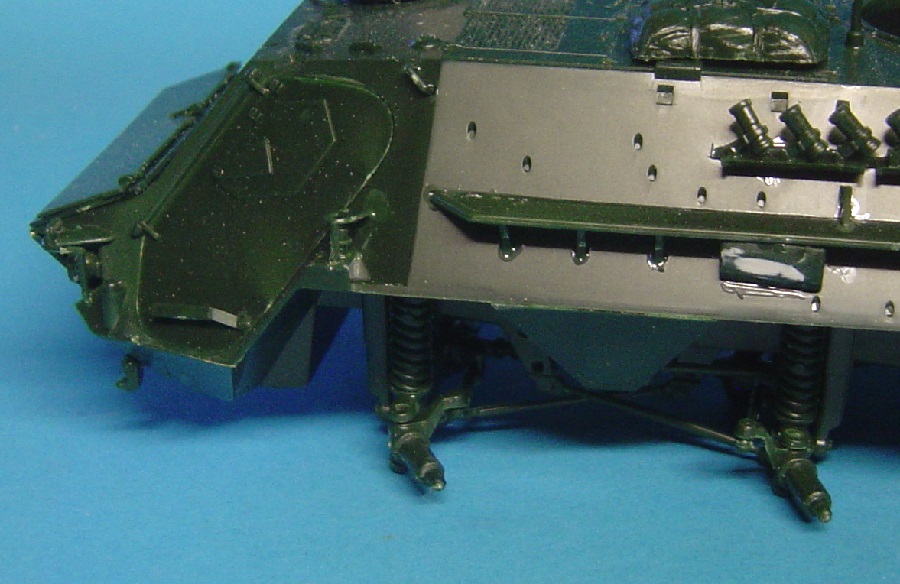

Dann wird die komplette mittlere Achse eingeklebt. Die vordere Achse wird ohne die Teile 100 / 101 eingeklebt. Das Teil 102 wird nur lose eingesteckt. Hier ist es von Vorteil das die Passlöcher alle ein wenig zu klein sind. Für leicht Montage bohrt man etwas größer und für Steckverbindung etwas kleiner, das es klemmt.
.

.
Dann kann man mit den Teilen 97, 98 und 99 das Teil 102 in die richtige Position bringen. Nun noch Teil100 einkleben, das Teil 101 erst nach dem Anbau des Rad. Und das Fahrgestell ist fertig. Man ( ich ) muß manchmal etwas Zwang anwenden und da ist es von Vorteil wenn die Kleinteile noch nicht verklebt sind. In dem Neueren Bauplan vom Fuchs wird Ober und Unterteil schon im Bauabschnitt zwei verklebt.
.

.

[Hans]

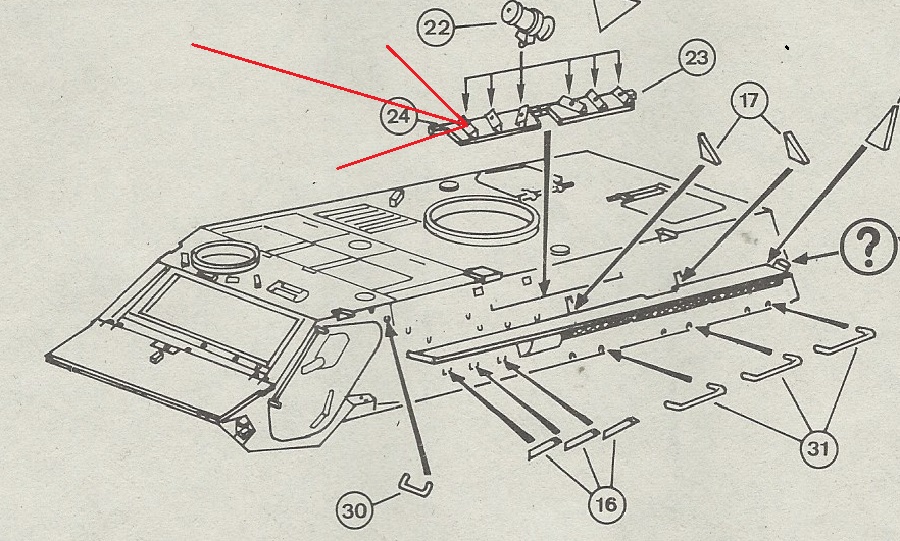

Weiter geht es nun mit dem Anbau der Kleinteile. Hier hält Revell noch einige Überraschungen parat. Die Erste, im Bauplan zeigen die Löcher für die Nebelwerfer nach vorn.
.

.

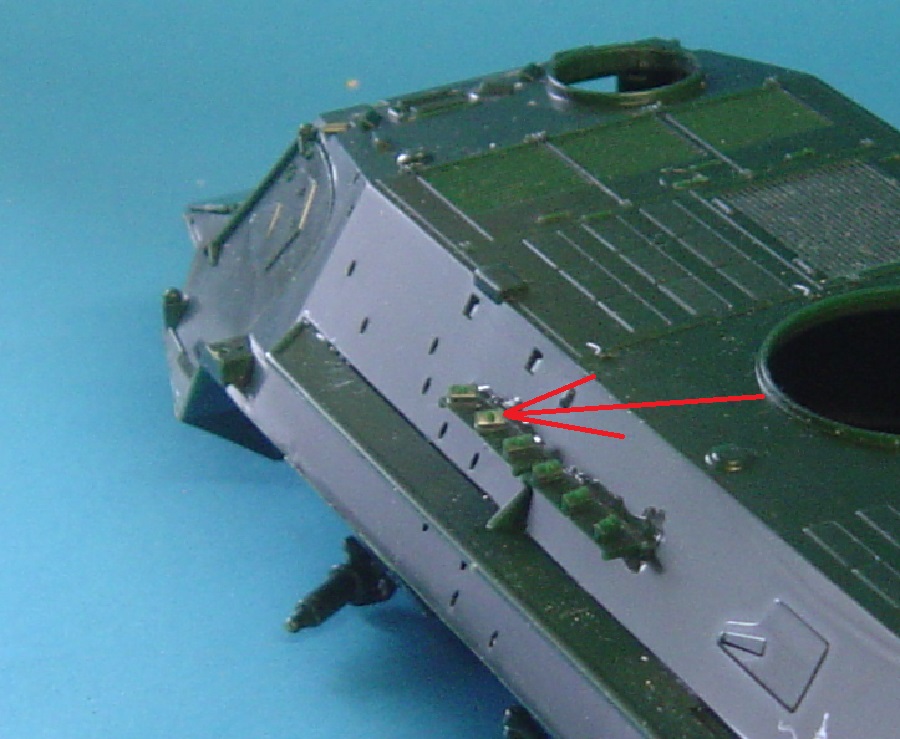

Am Modell nach hinten.
.

.
Der Blinker ist im Bauplan auf dem Kopf gedreht. Und wie Viktor schon sagte der Türgriff falsch gezeichnet. Die Nummer ist aber richtig.
.

.

.
Und auch die Sinkstellen halten sich im Rahmen hier der Auspuffkrümmer.
.

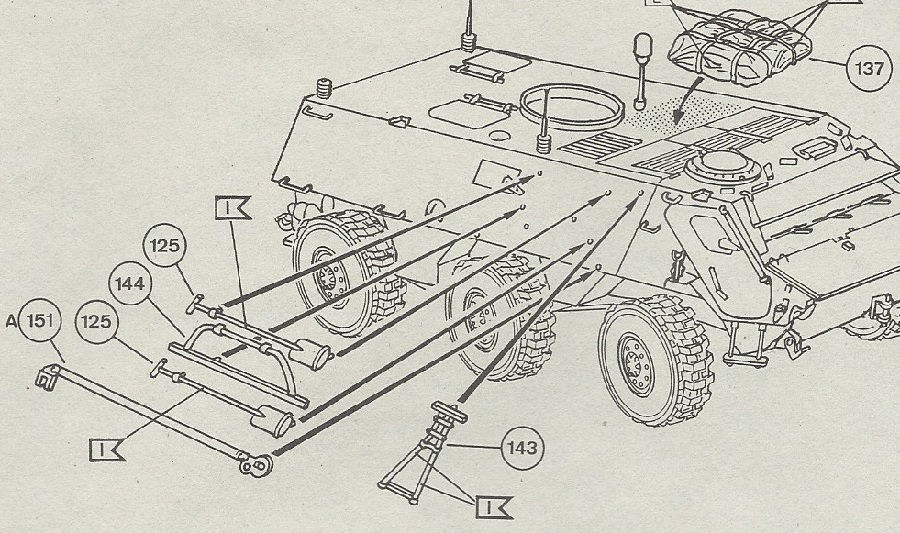

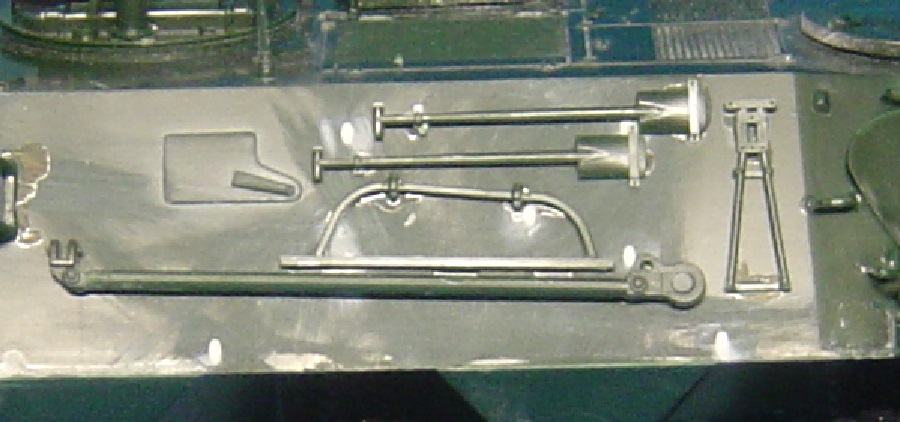

Bei den Werkzeuge auf der rechten Seite sind Schüppe und Säge vertauscht. Die Abschleppstange gehört auch weiter nach oben.
.

.
Alte Löcher zuspachteln.
.

.
Und richtige Reinfolge.
.

.

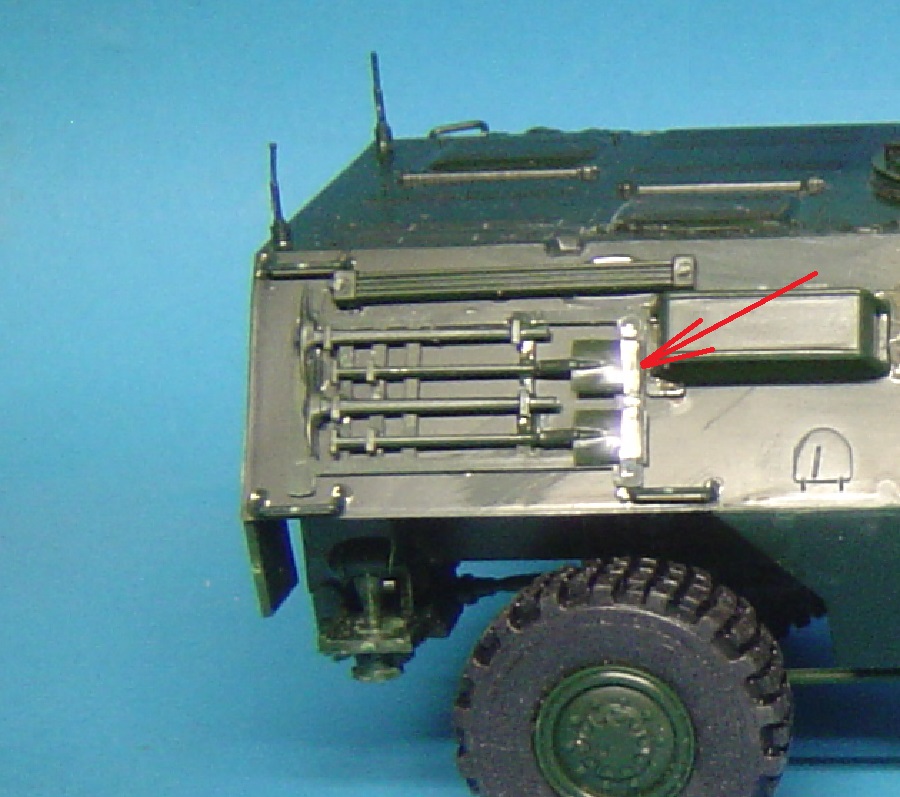

Hinten rechts beim Werkzeug fehlt bei den Schüppen die vordere Halterung.
.

.

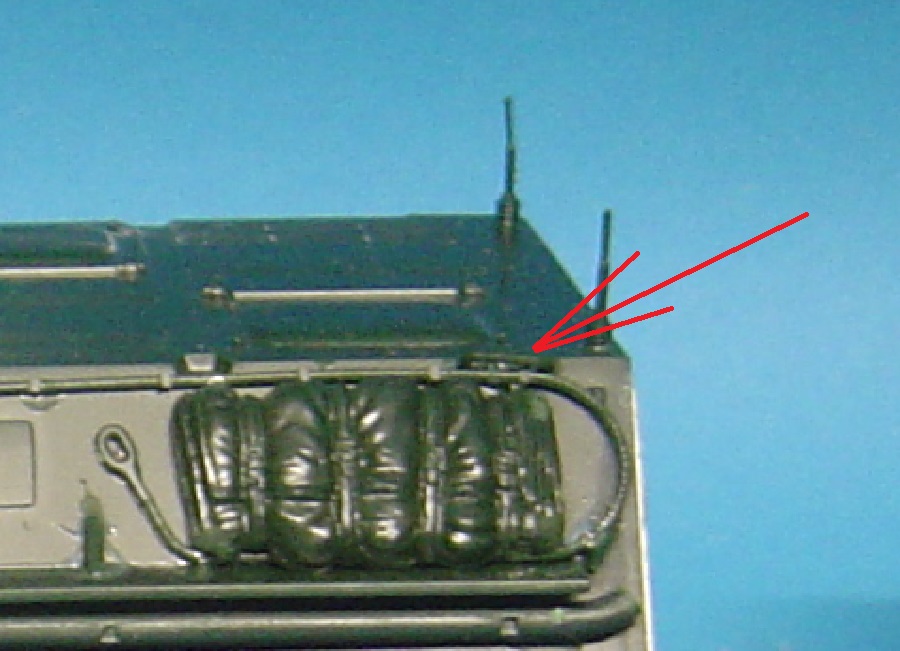

Auf der linken Seite, hinten oben fehlt der Haltebügel als Teil, die Klebelöcher sind da.
.

.

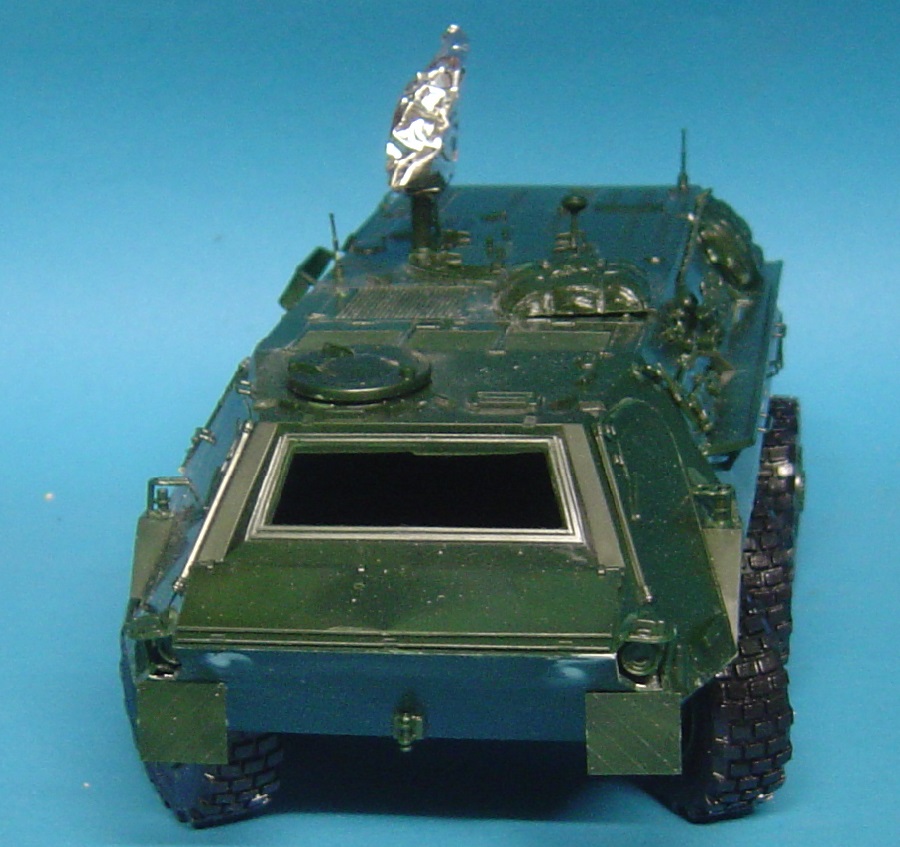

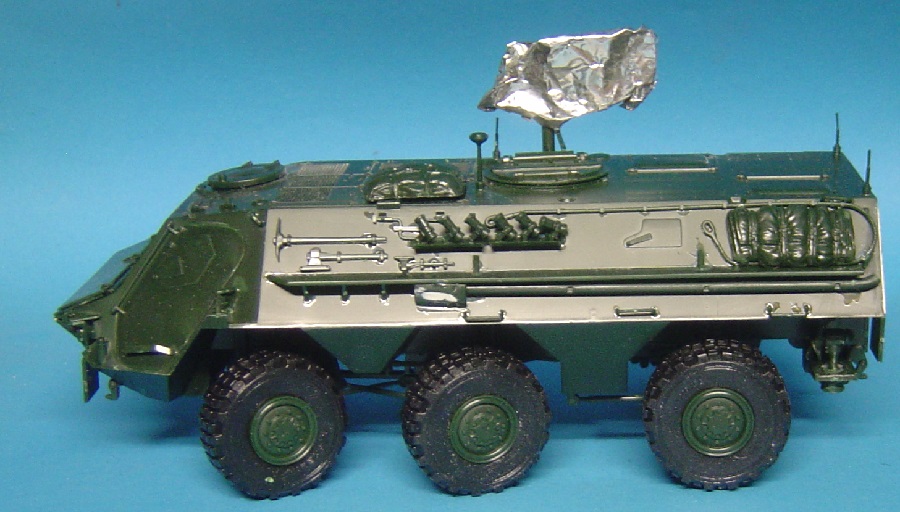

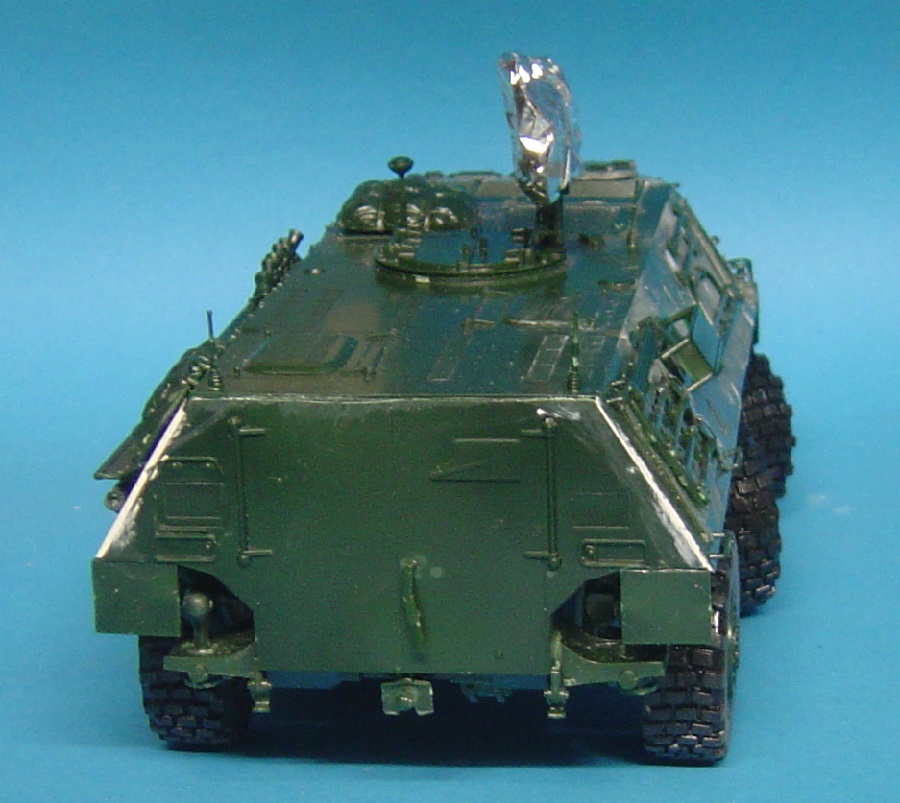

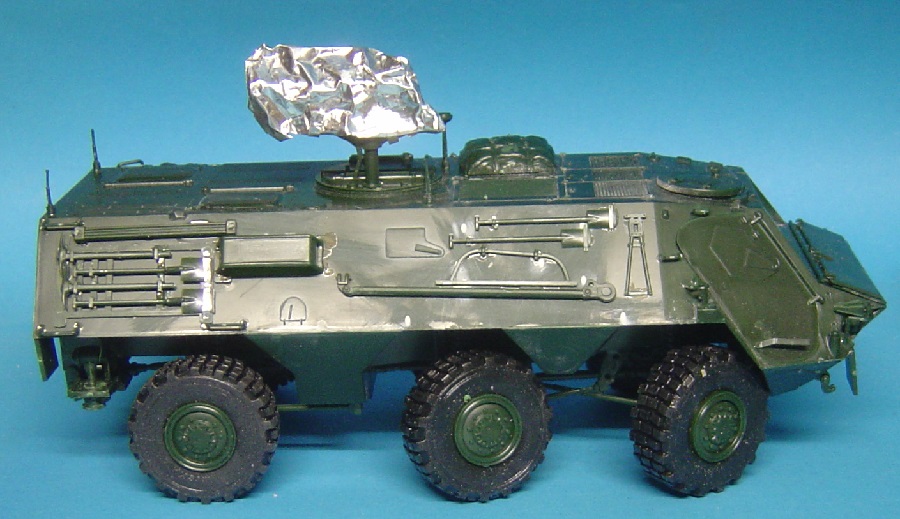

Und fertig zum Lackieren. Rückspiegel usw. klebe ich erst nach der Lackierung an, Bruchgefahr.
.

.

.

.

[Simitian]

Moin Hans,
du legst ja ein Tempo vor

MfG
Jan

[Revell-Bert]

...es geht voran...

[Hans]

...es geht voran...

Ja Bert

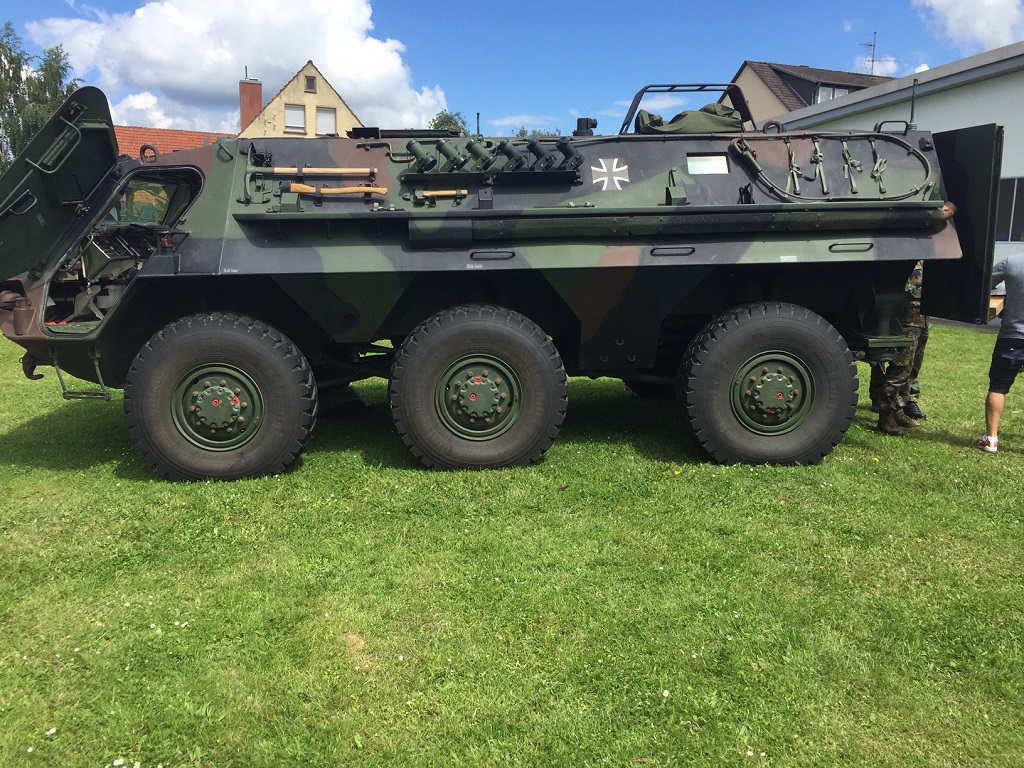

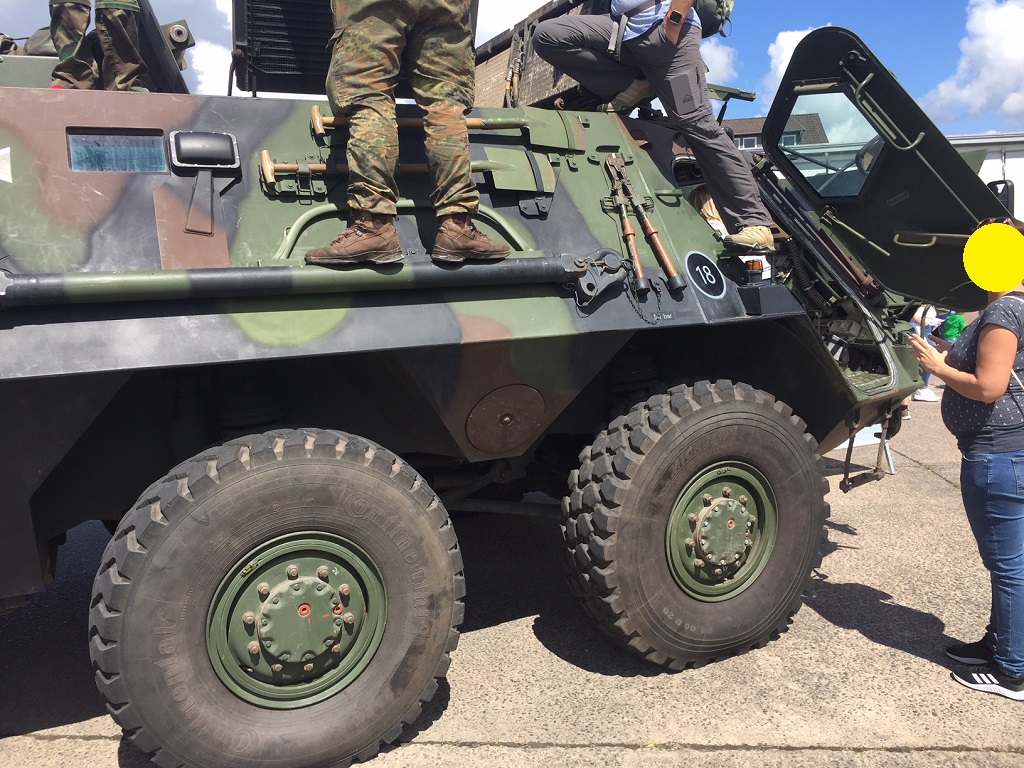

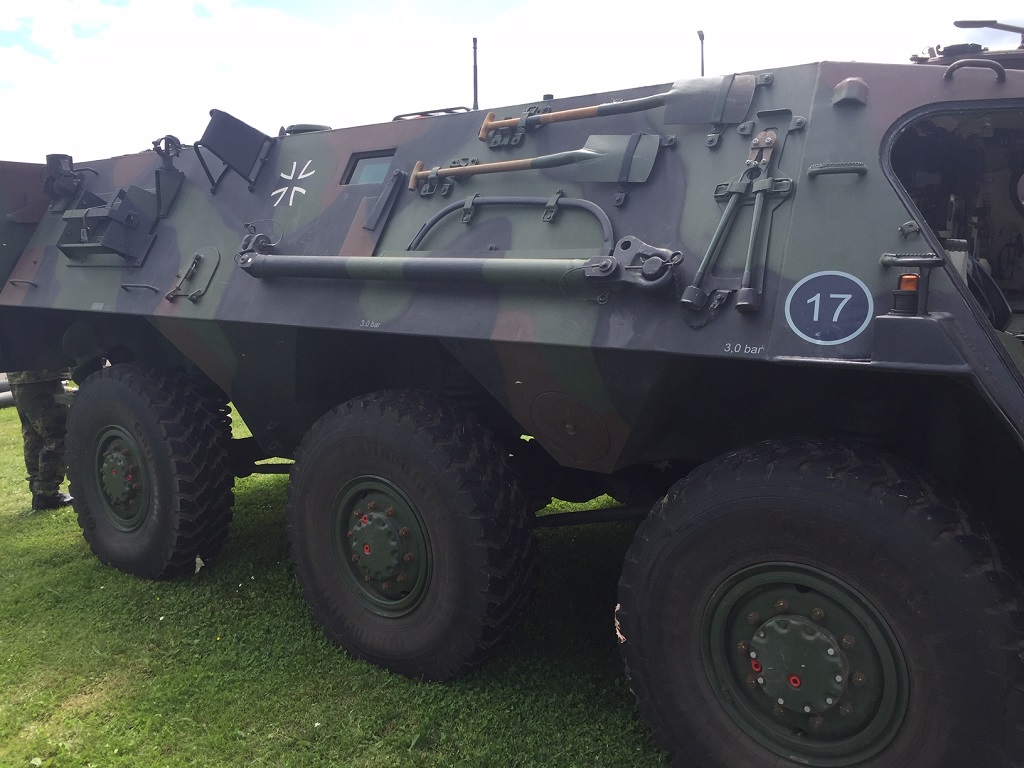

Letzte Woche in Holzminden, BW Tag und Modellausstellung. Der Fuchs in 1:1
.

Man beachte die leicht silbernen Abziehbilder .
.

.

.

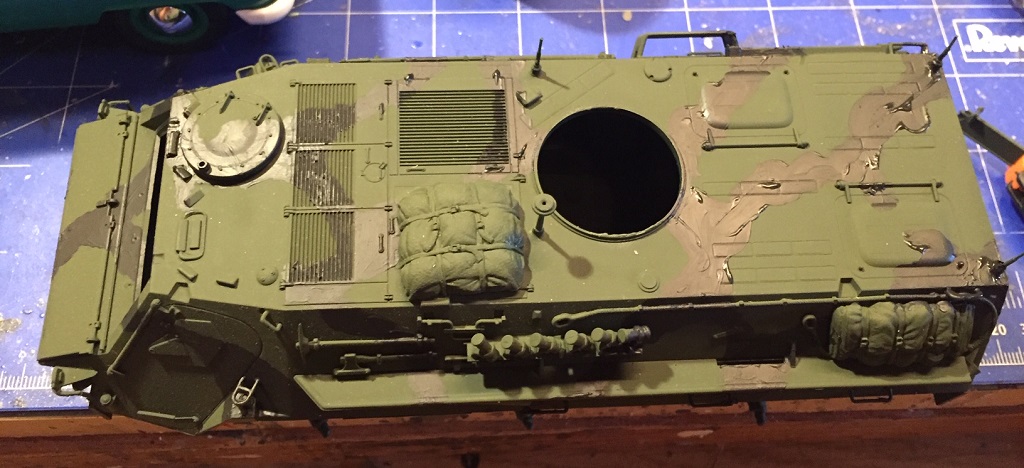

Und auch bei dem Kleinen geht es weiter Bronzegrün und die andere Farbe soll Teerschwarz sein. In Wirklichkeit natürlich, aber der Fotoapparat sieht es etwas anders.
.

[Revell-Bert]

Bein ersten Bild vom 1:1 silbert das Decal, ich fasse es nicht

[IchBaueAuchModelle]

Das silberne nicht. Das ist sicherlich eine Reflexion. Die Kreuze sind geklebt. Inklusive den schwarzen Anteilen.

[Hans]

Das silberne nicht. Das ist sicherlich eine Reflexion. Die Kreuze sind geklebt. Inklusive den schwarzen Anteilen.

Du gönnst uns unser Schadensfreude wohl nicht!!
