Kleiner Kreuzer S.M.S. Emden von JSC in 1/250

Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Di 30. Jul 2019, 10:00

....ach ja...... coming soon... :mrgreen: .....:
......nach der Emden, aber wieder ein Kreuzer...... :thumbup:
Benutzeravatar
Oliver Bizer
Beiträge: 2069
Registriert: Mi 27. Jun 2012, 16:18
Wohnort: Havixbeck

Di 30. Jul 2019, 12:18

Dirk Du bist in allem ein meister.
Wie Du baust an dem Modell müßte man meinen Du baust schon seit Jahrzehnten Kartonmodelle :o :o :o :o :o :o

Die Reling ist ja geil. Gibt es die Extra für dieses Modell?
:twisted: "Wenn es blutet, können wir es töten." :twisted:
Benutzeravatar
paul-muc
Beiträge: 672
Registriert: Mo 17. Aug 2015, 10:21

Di 30. Jul 2019, 16:19

@Diwo58
Hat dein Papierkleber etwas, was süchtig macht?
Wie schneidest du schmale, lange Teile? Wenn ich mit Skalpell am Lineal scheide, dreht sich der Karton, manchmal löst sich die obere bedruckte Schicht an der Schnittstelle. Ich bin mit "Tender Rhein" beschäftigt.
Eine andere Frage: Ich montiere jetzt den Heckspiegel und der ist höher als der Abstand zwischen Bodenplatte und Deck. Einfach unten überstehen lassen? Ich dachte zunächst, ich schneide oben den Überstand ab, aber das hat dann ja auch Auswirkungen auf die folgenden Bauschritte bzw. die Anbringung der Teile. Das passt dann nicht mehr richtig zueinander.
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Di 30. Jul 2019, 18:33

Hallo Olli....
Erst mal Danke für dein Lob. Von einem Fachmann und Meister des Karton wie dir, ist das was besonderes.
Zu deiner Frage.....: Jein....... Die Rehling ist von HMV und eigentlich für die HMV-Emden......passt aber auch bei der von JSC. Gekauft habe ich die bei Fentens. Gekostet hat das Pack 10,99, dazu kam noch Versandkosten. Ich glaube, die Rehling gibt es auch in grau.
Ich hoffe das hilft dir weiter.
Link zur Rehling.....: https://www.kartonmodellbau.de/epages/ ... ts/105047

@ Hi paul-muc......: Richtig! Kleben macht süchtig! Egal ob nun bei Karton oder Plastik oder Holz.... :mrgreen: Einmal angefangen... und..... zu spät. ;)
Deine Fragen kann ich nicht gebührend beantworten, ohne was zu sehen. Für das "Drehproblem" der langen dünnen Teile.... habe ich auch.... aber nicht so Dramatisch. Was für eine Schneideunterlage benutzt du? Und ist das Skalpell scharf genug?
Auch das mit dem Heckspiegel müsste ich sehen.... Eventuell musst du was runden am Heckteil?
Von welcher Firma ist denn deine "Tender Rhein"? WHM?

Mein Tipp allgemein...... schreib einen Baubericht.... nur Mut. Dann könnte dir man besser helfen.

Gruß, Dirk. :thumbup:
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Fr 2. Aug 2019, 12:26

Hi Leute......

Wieder geht es etwas weiter mit der Emden, bzw. den kleinen Scheinwerfern...... aus ursprünglich 8 Teilen, die es zu bearbeiten galt.......:

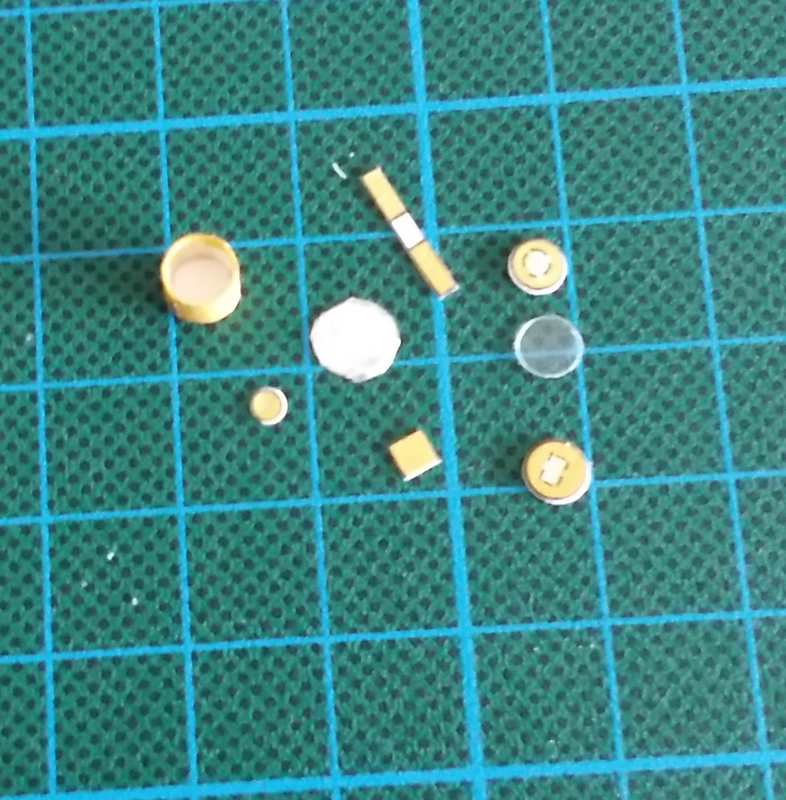

.... wurden es dann doch 9. (eine kleine Scheibe ist schon eingeklebt). Anstatt die graue Vorderseite zu benutzen, habe ich beschlossen, der Vorderseite etwas mehr Tiefe zu geben...... (hatte ich in einem anderen Baubericht mal gesehen)...... und habe Alufolie in den Lampenkörper gedrückt und dann klares Material (Verpackung von einem Sekundenkleber) als Deckel drauf. Die Teile......:

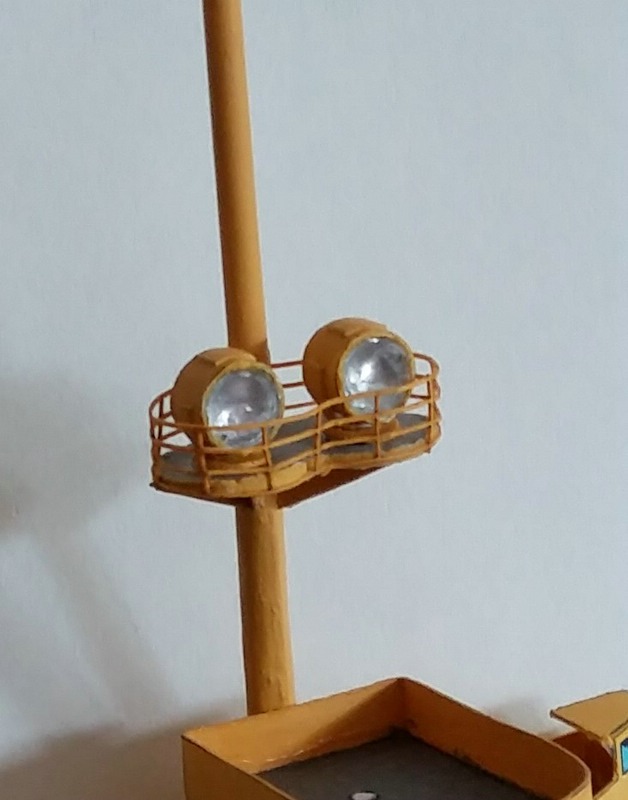

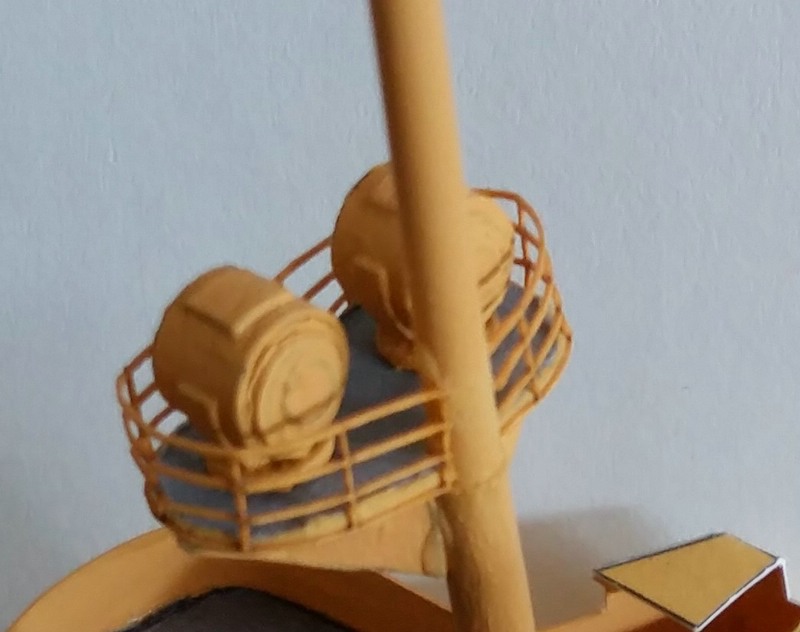

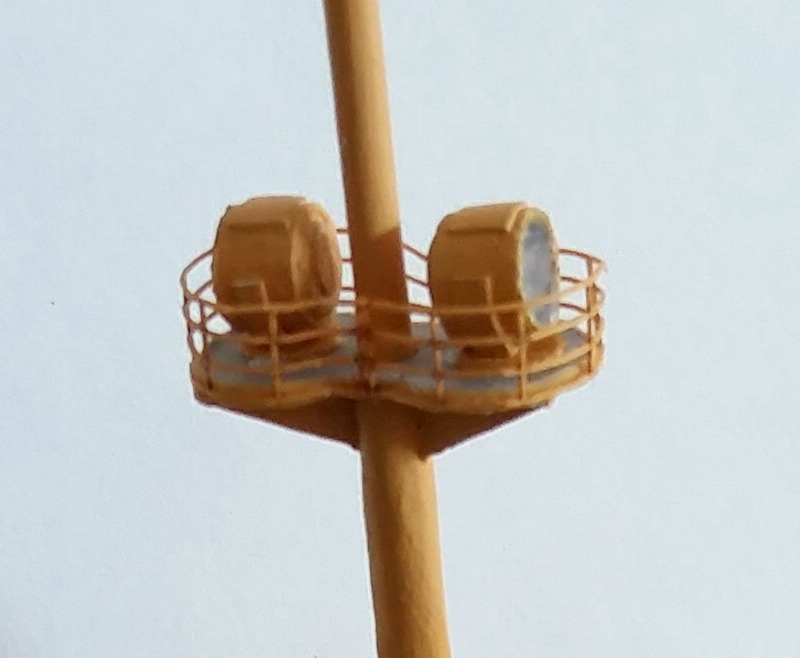

.......und fertig zusammengebaut an ihren Plätzen......:


Bin gespannt, was ihr zu meiner Version der Scheinwerfer sagt....

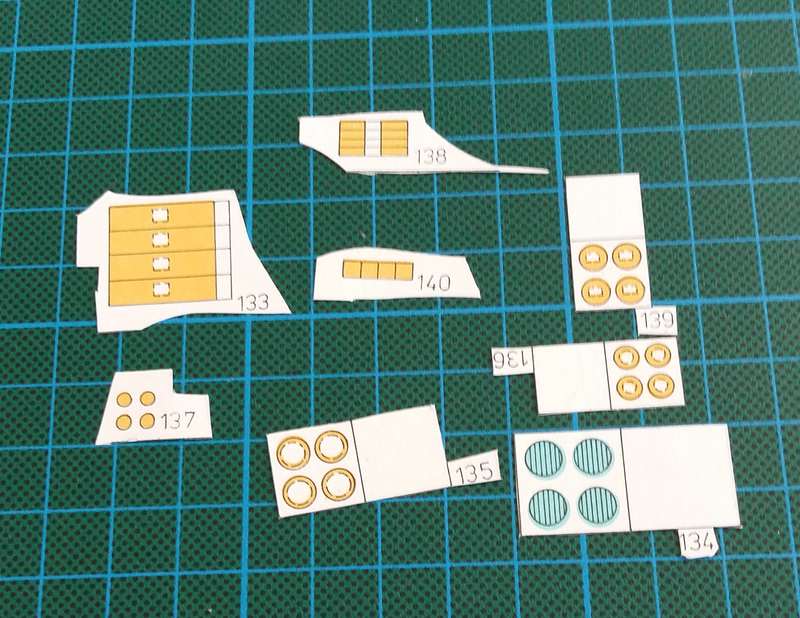

Dann ging es weiter mit diversen Decksaufbauten, Lüftern und Niedergängen........:

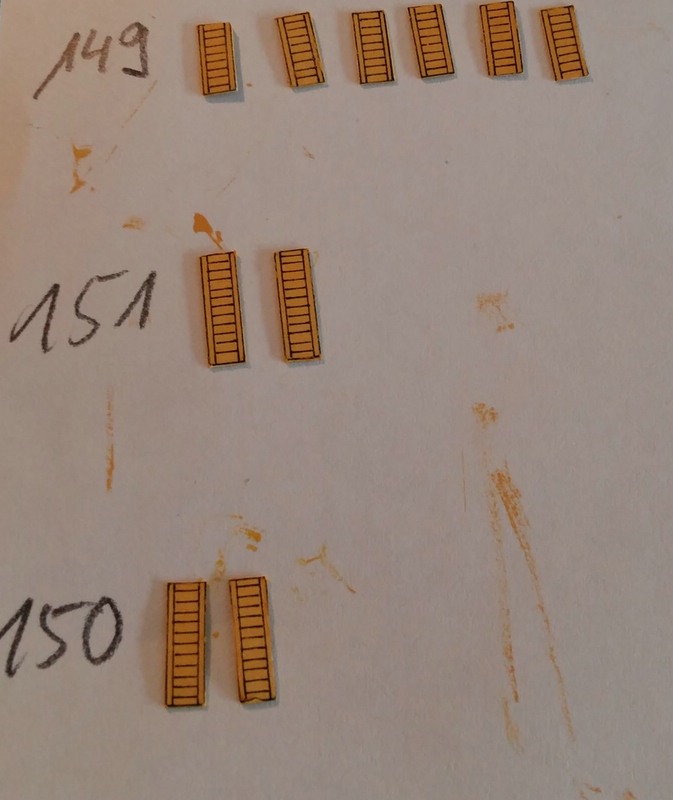

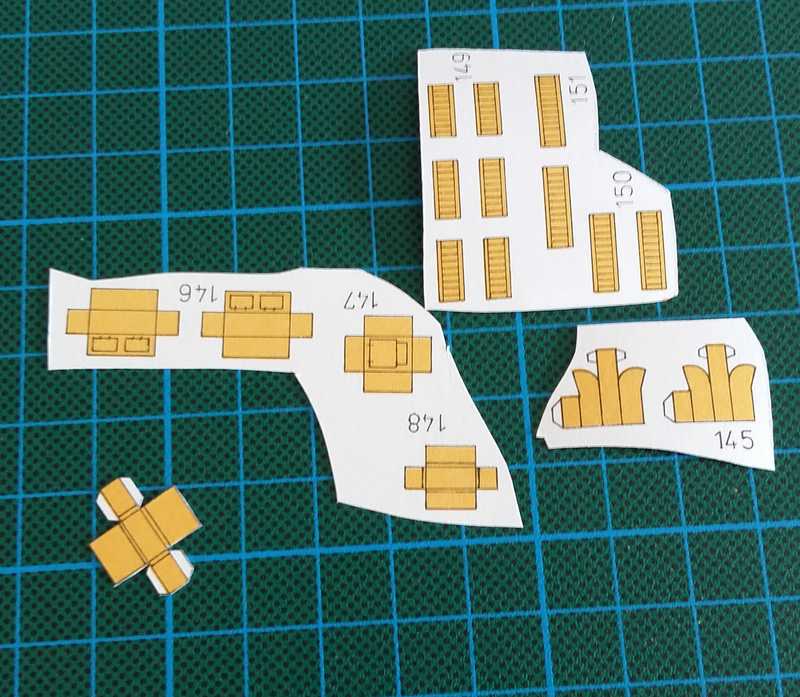

....ausgeschnittene Niedergänge....(beim nächsten mal nehme ich dafür auch Lasercut Teile).....:

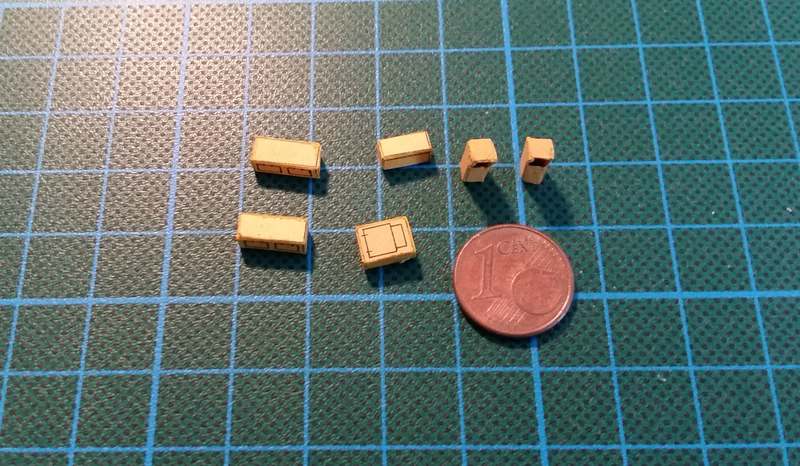

......zusammengebaute "kleine" Teile.........:

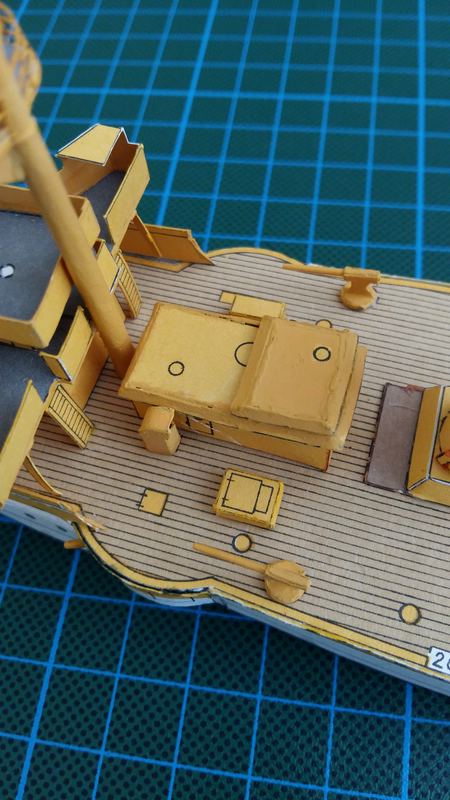

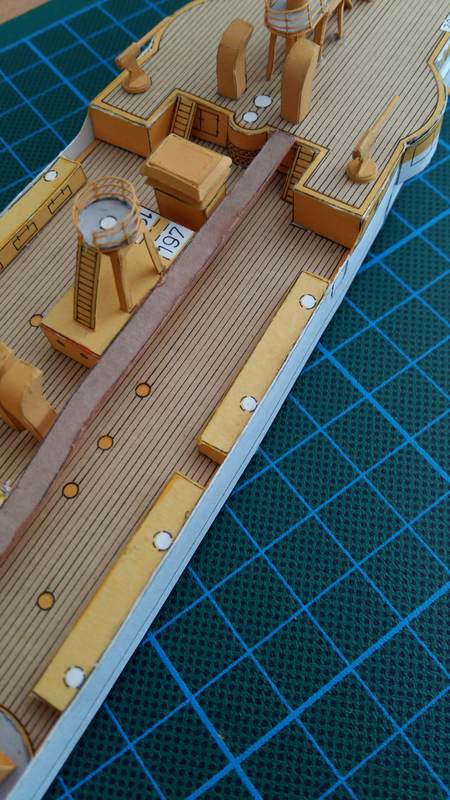

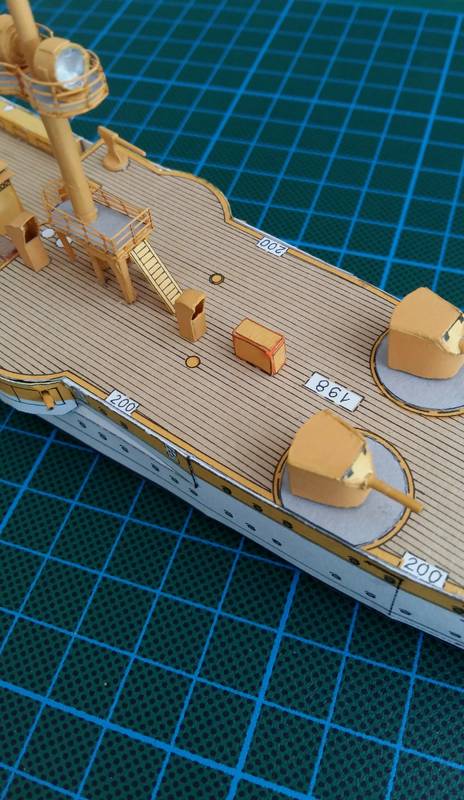

....kamen dann z.B. hier hin.......:




Das war es für jetzt. Nächste Größere Baustelle sind die Davids und die Beiboote (die da wären, 1 Dampfkutter, 1 großes Boot, 2 mittlere Boote, 2 kleine Boote, 1 kleines Motorboot und 1 Welboot).

Bis dahin....

Gruß, Dirk. :thumbup:
Benutzeravatar
Simitian
Beiträge: 517
Registriert: So 7. Okt 2018, 19:02
Wohnort: Wesermarsch

Fr 2. Aug 2019, 12:40

Moin moin,
die Scheinwerfer finde ich richtig gut :thumbup: .

MfG
Jan
Derzeitige Projekte:
Schiffe der DKM in 1:350
Panzer in 1:35
Aus Prinzip finden die Bemalungen meiner Modelle nur mit Pinsel statt.

Jan's Modellbau- Portfolio
Benutzeravatar
Nightquest1000
Beiträge: 1808
Registriert: Mi 10. Feb 2016, 13:14

Fr 2. Aug 2019, 15:58

Servus Dirk,

wie läuft'n dein Wettbewerbsmodell?

Duck und weg..... :lol:
Am Liebsten sind mir Menschen die mir reinen Wein einschenken. Oder Whisky. Whisky geht auch.
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Sa 3. Aug 2019, 11:22

mein Wettbewerbsmodell?....ist kurz vor Amerika..... ;)
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Mo 5. Aug 2019, 13:29

Hallo Männers........

So langsam komme ich auf die Zielgerade bei meiner Emden. Es sind eigentlich nur noch Kleinteile zu machen. Eine etwas größer Baustelle waren die kleinen Boote..... von denen ich Optisch doch eher entäuscht bin. Okay..... Hätte man sogar umbauen können, aber da fehlt mir noch hier und da das können..........:


Das sind die fertigen Boote, die aber vorerst an die Seite stelle und erst zum Schluss platziere, damit sie mir nicht im Weg sind.



als nächstes die Davids.......:


......und in Position....:


Klüsen; Anker, Ankerkette usw. .......:


......in Place.......:


Weitere Teile wie Poller und Oberlichter in Position......:






So, das war es für dieses mal. ......Fortsetzung folgt......

Gruß, Dirk. :thumbup:
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Fr 9. Aug 2019, 09:35

Hallo Leute......

Vorletztes Update heute..........:
Einige Kleinteile mussten noch gemacht werden.... u.a. der Entfernungsmesser, der aus einem Teil Karton und einem Teil Plastik gebaut wurde......:
Das kleine Teil wurde Nachbearbeitet und kam auf das Dach des Kommandostandes.........:



Die Masten wurden auch Fertiggestellt. Der obere Teil besteht fast nur aus Plastiksheet. Die kleinen Mastteile wurde lt. Schablone 1 zu 1 geschnitten......:

So sieht das Kartonmodell zur Zeit aus.....:



Letzte arbeiten.......: Die restliche Rehling muss angebracht werden, dann erfolgt die "Takelung" und das verbauen der kleinen Boote.
......Fortsetzung folgt......

Gruß, Dirk. :thumbup:
Benutzeravatar
Oliver Bizer
Beiträge: 2069
Registriert: Mi 27. Jun 2012, 16:18
Wohnort: Havixbeck

Fr 9. Aug 2019, 11:43

Jetzt muss ich "meckern". :lol:
Die Flagge einfach um den Flaggenstock gewickelt?
Das kann man auch besser machen.

Aber die anderen perfekt gebauten Teile überschatten die Flaggen :mrgreen:
:twisted: "Wenn es blutet, können wir es töten." :twisted:
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

Fr 9. Aug 2019, 12:52

Tja, mein Freund Olli...... wenn hier einer meckern darf dann du.... :mrgreen: Aber so ganz Unrecht hast du ja nicht. Beim nächsten Modell mache ich es besser. ;)

Gruß, Dirk :thumbup:
Benutzeravatar
Diwo58
Beiträge: 1589
Registriert: Mi 24. Sep 2014, 12:42
Wohnort: Harsewinkel

So 11. Aug 2019, 11:53

Hi Männers......


Es ist Vollbracht, die S.M.S. Emden ist fertig..... :D :D :D
Es musste ja nur noch die Takelung gemacht werden...... wobei..... "nur".... ist untertrieben. Ich habe 0,1 mm Garn von Morope genommen, weil das Garn so gut wie gar nicht fusselt. Schwierig war allerdings das anbringen des Garn, ohne die Masten zu sehr zu verziehen. Ich glaube, das habe ich einigermaßen Ordentlich hin bekommen.
Dann noch die kleinen Boote dran.... und fertig.

Abschlußbilder.........:










Soweit bin ich eigentlich zufrieden mit meinem 3. Kartonmodell. Natürlich ist auch noch Luft nach oben, aber.... wie heißt es so schön.... Übung macht den Meister. :mrgreen: Weiter geht es bei mir mit der Nürnberg....
Man liest sich.

Gruß, Dirk. :thumbup:
Benutzeravatar
Nightquest1000
Beiträge: 1808
Registriert: Mi 10. Feb 2016, 13:14

Mo 12. Aug 2019, 09:19

Schön gemacht. Wär nicht meins, aber trotzdem; sehr sauber gebaut.
Papier ist halt sehr vergänglich, das wären meine hauptsächlichen Bedenken.
Aber vielleicht rückt Olli das ja grade. Er hat ja Langzeiterfahrung.

Nochmal Respekt fürs erfolgreiche "Schnippeln"...

Grüße
Tom
