Kleiner Kreuzer S.M.S. Emden von JSC in 1/250

[Diwo58]

S.M.S. Emden, JSC, 1/250


Hallo Leute.......

Willkommen zu meinem Baubericht der S.M.S. Emden von JSC. Wie heißt es so schön.......: "nach dem Modell, ist vor dem Modell". und da meine Belfast fertig ist, fange ich gleich mit der Emden an. Es gibt eine bessere und detailliertere Emden von HMV, aber die von JSC ist für mich als Anfänger zunächst die geeignetere Wahl.
Zur Geschichte möchte ich jetzt gar nicht viel Schreiben....... es wurde ja sehr viel Geschrieben über die fast schon "Abenteuerreise" der Emden und ihrer Besatzung. Für einen Geschichtlichen Überblick guckst du hier....: https://de.wikipedia.org/wiki/SMS_Emden_(1908)

Aber nun geht los.......

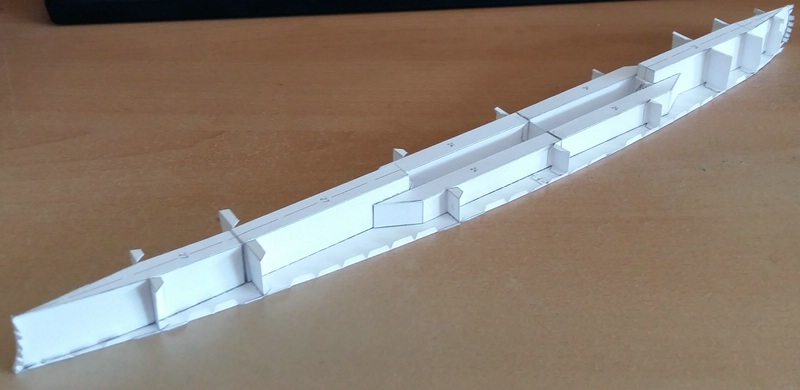

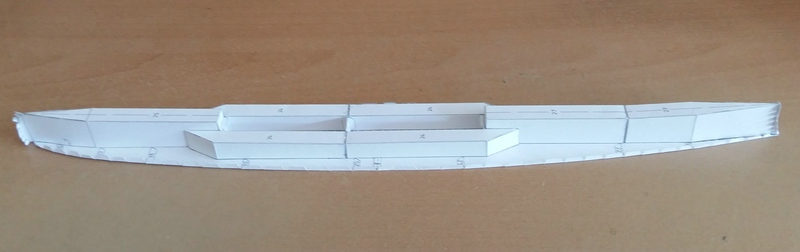

Auch bei diesem Modell von JSC ist der "Unterbau" eher Ungewöhnlich..... eine art Mischung aus Kartons und Spanten. Folgend ein paar unkommentierter Fotos......:

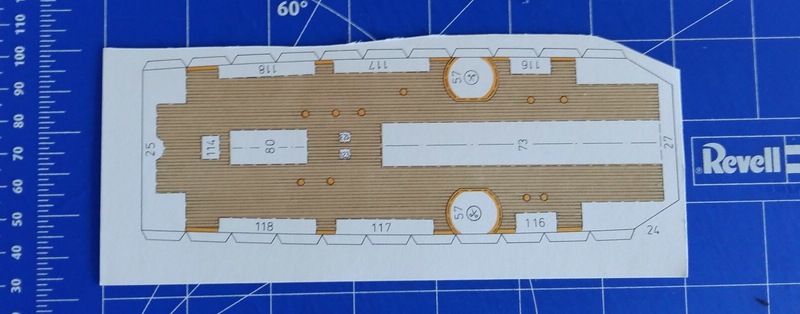

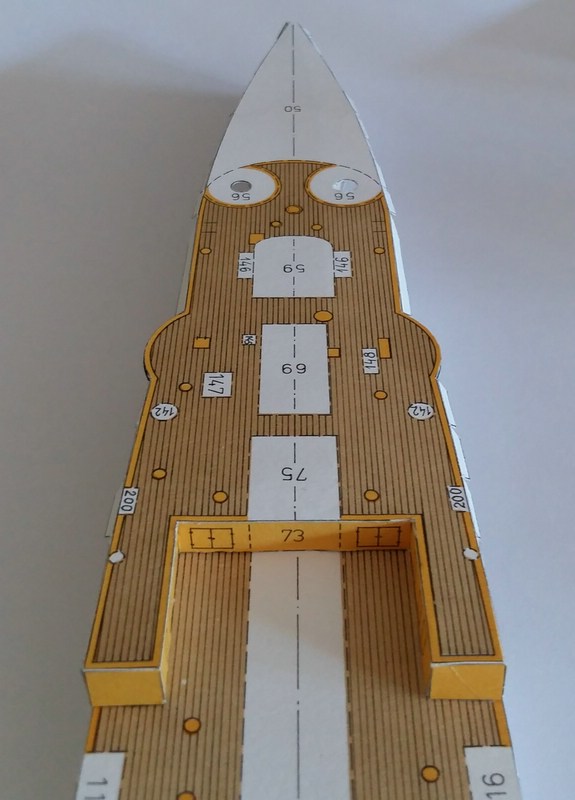

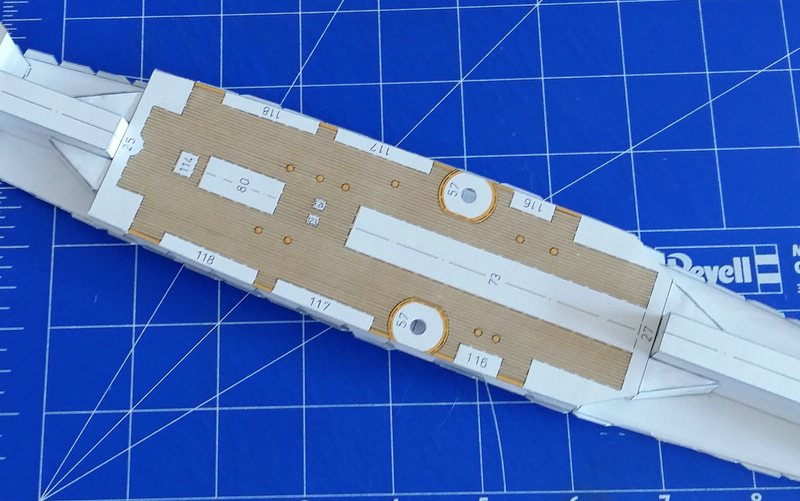

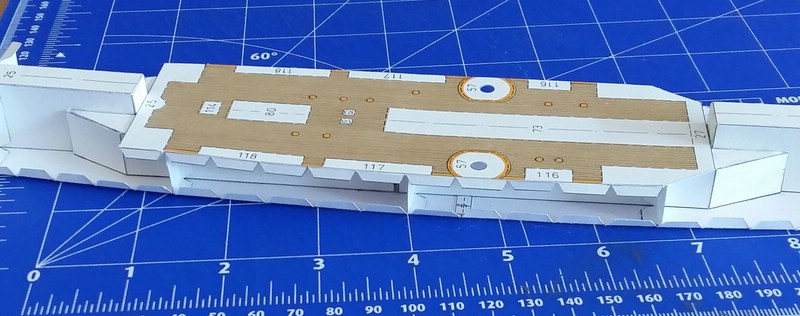

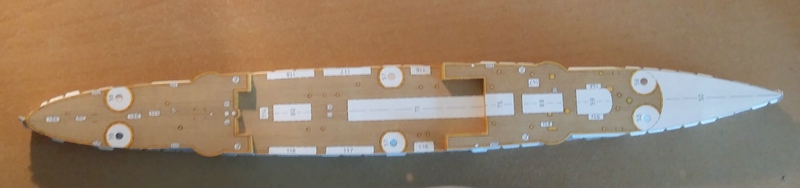

Weiter geht es mit den Decks.... 3 Stück um genau zu sein. Mitte, Vorschiff und Heck. Die folgenden Fotos zeigen das mittlere Deck und dann an Ort und Stelle.......:




Wie einfach kann es sein, wenn man ein "Lochzange" hat um Löcher auszuschneiden....

Das war es auch erst mal für den Anfang. Weiter geht es mit den anderen beiden Decks und anschließend der Außenhaut.

Gruß, Dirk.

[Oliver Bizer]

guter Anfang
Mal sehen vielleicht steige ich mit ein, die Grundplatte habe ich schon fertig

[Captain Blackbeard]

Sieht Interresant aus

[Toolman Toto]

Bin wieder dabei!!!

[Diwo58]

Hallo Leute......

Olli, Linus und Toto...... schön, das ihr dabei seid....

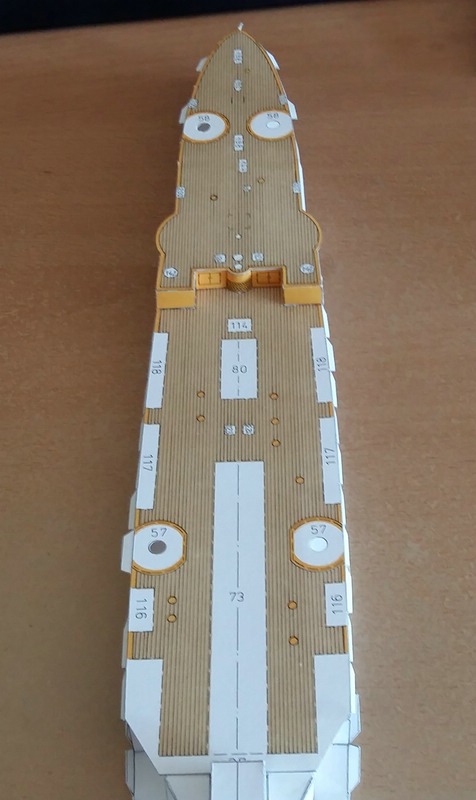

Weiter geht es bei der Emden....... Die nächsten beiden Decks wurden aufgeklebt und die erst "Schotts" gesetzt...... was bis dahin alles easy war. Guckst du.......:

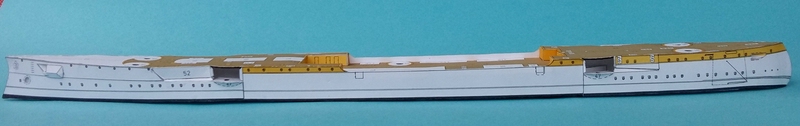

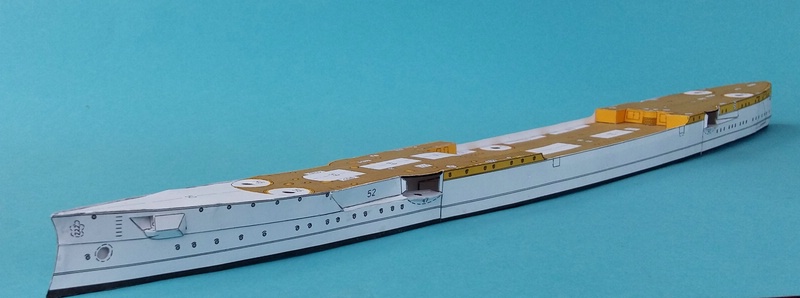

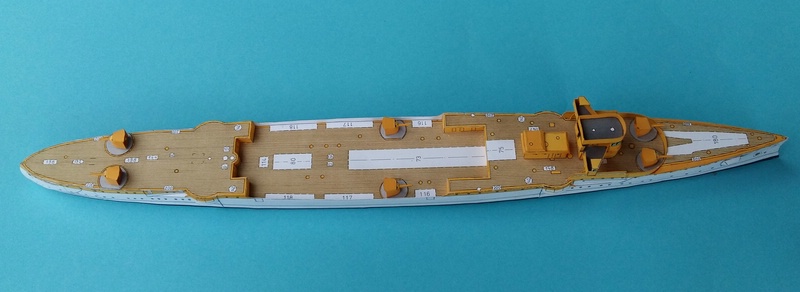

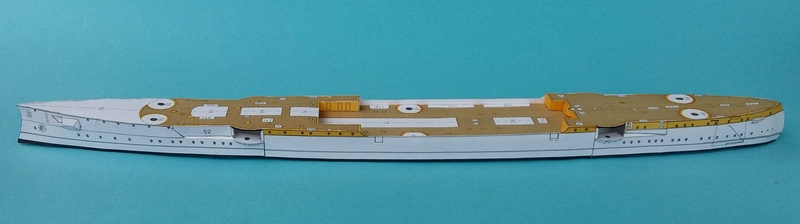

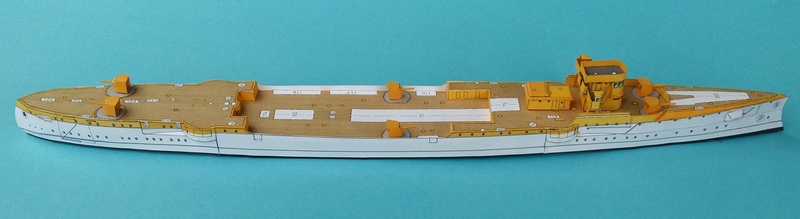

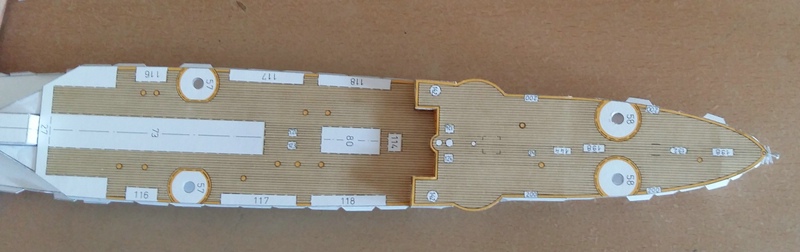

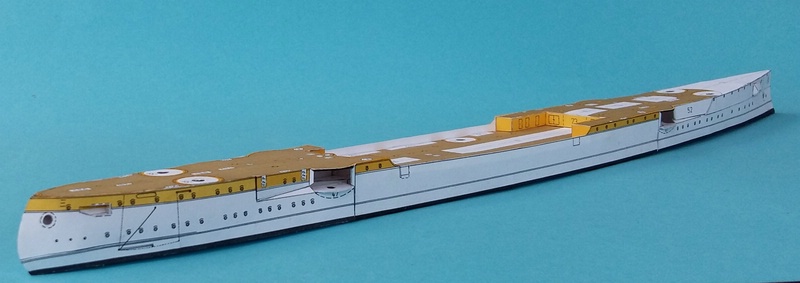

Viel schwieriger war es, die "Außenhaut" anzubringen.... vor allem am Bug Stoß und am Heckstoß war es ein ganz schönes gefummel, bis ich es passend hat. Leider habe ich es verpasst, zwischendurch Fotos zu machen, daher hier das Resultat und der derzeitige Bauzustand......:





Experten können das bestimmt besser, aber ich bin zufrieden. Weiter wird es dann mit 105 mm Kanonen gehen. 6 Stück auf Deck und 4 Stück innen. Leider muss ich auch bei diesem Modell die Rohre der Kanonen selber Dengeln..... mal sehen was ich hin bekomme.......

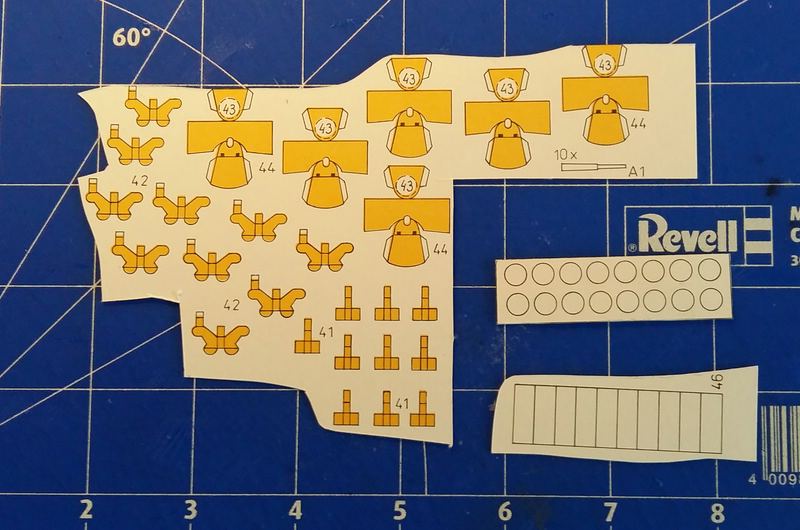

Die Teile zum Ausschneiden für die !05er.......:


Das war es für heute...... Bis zum nächsten Update....

Gruß, Dirk.

[Oliver Bizer]

Aber Hallo, das kann sich sehen lassen Dirk

[Captain Blackbeard]

[Diwo58]

Hallo Leute.......
Hallo Olli und Linus..... vielen Dank für euer Lob.

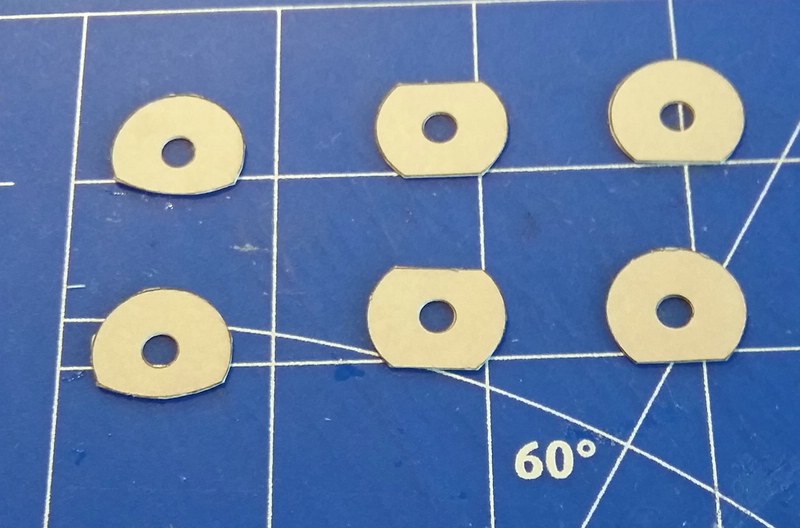

Als nächstes stand der Bau der 105 mm Kanonen an........ was doch einige Stunden brauchte bis fertig.... Zuerst mal schnippeln und falzen.....:

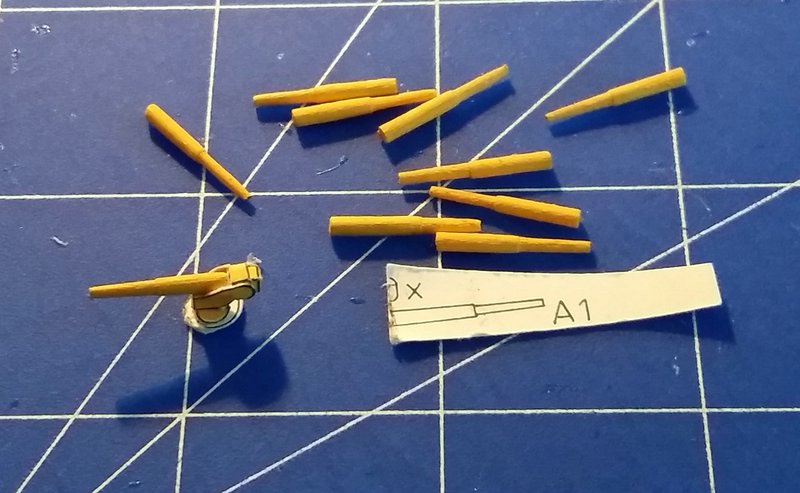

Wie üblich bei JSC, waren die Kanonenrohre (aus Karton zum Rollen) nicht dabei und mussten selbst hergestellt werden. Im Gegensatz zur Belfast habe ich die kleinen "Röhrchen" aus halbierten Zahnstochern im "Dremel" zurecht gedreht.....:

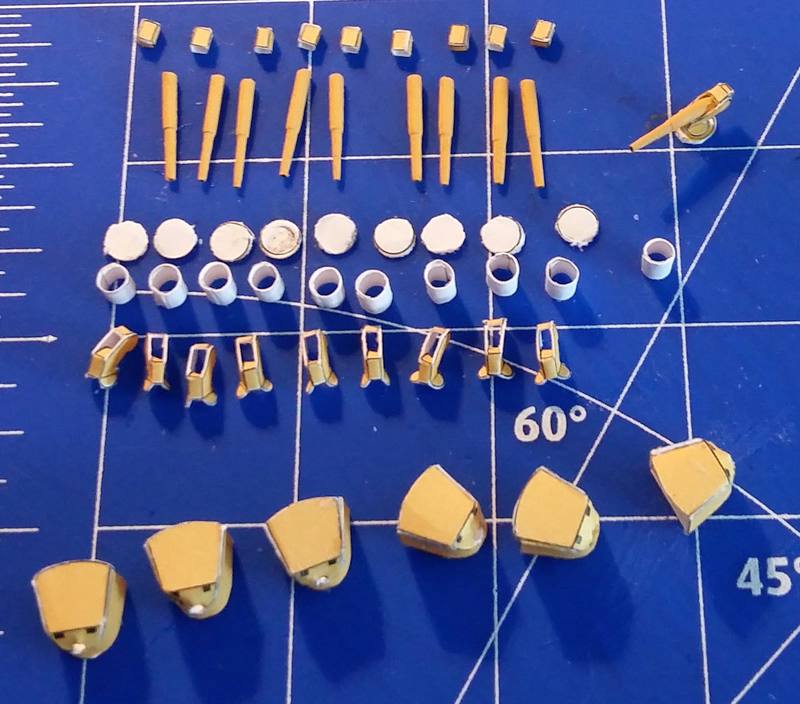

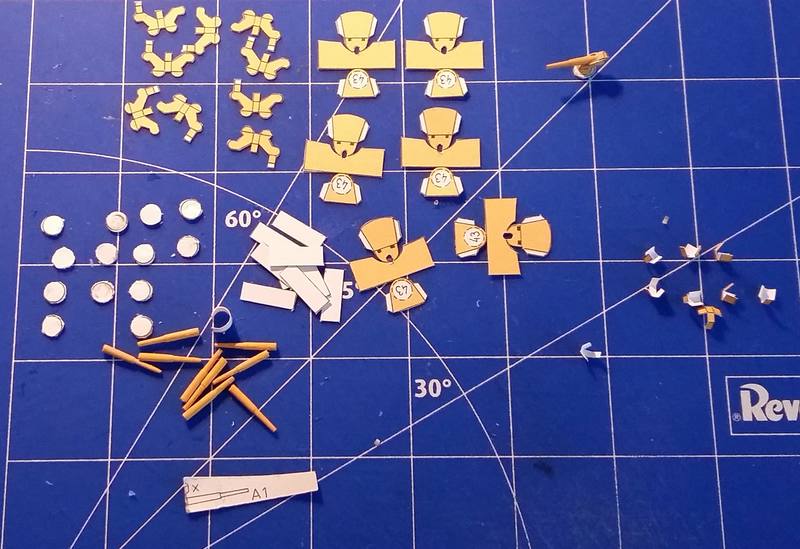

......nächste Etappe ........ Einzelteile vorbereiten.......:


....zusammenbau.......:

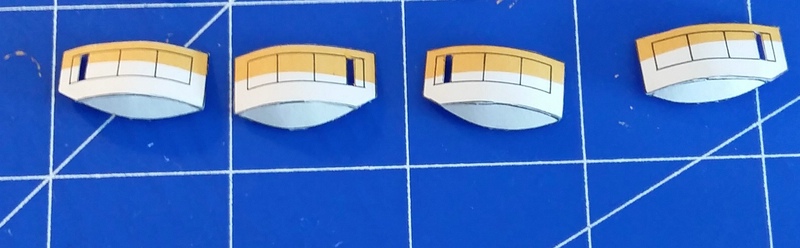

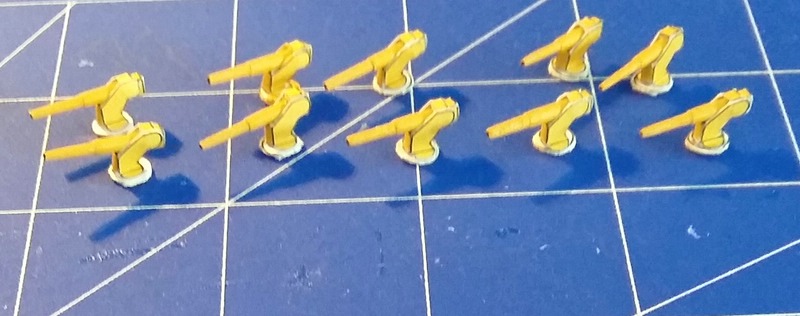

....... 4 fertige für die Kasematten....:

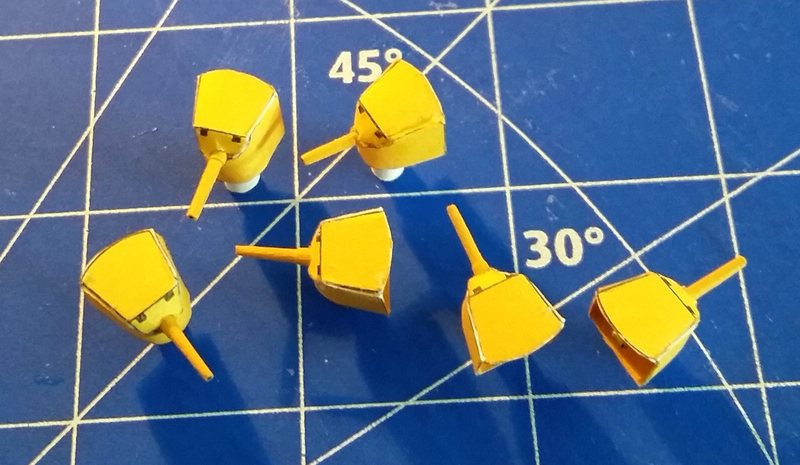

.....und 6 für auf´s Deck.....:

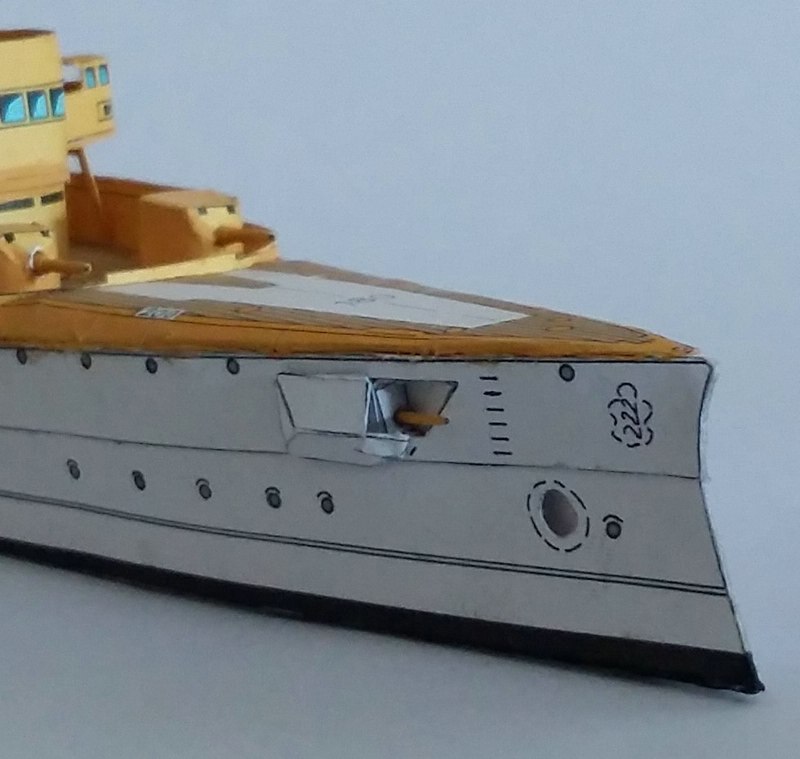

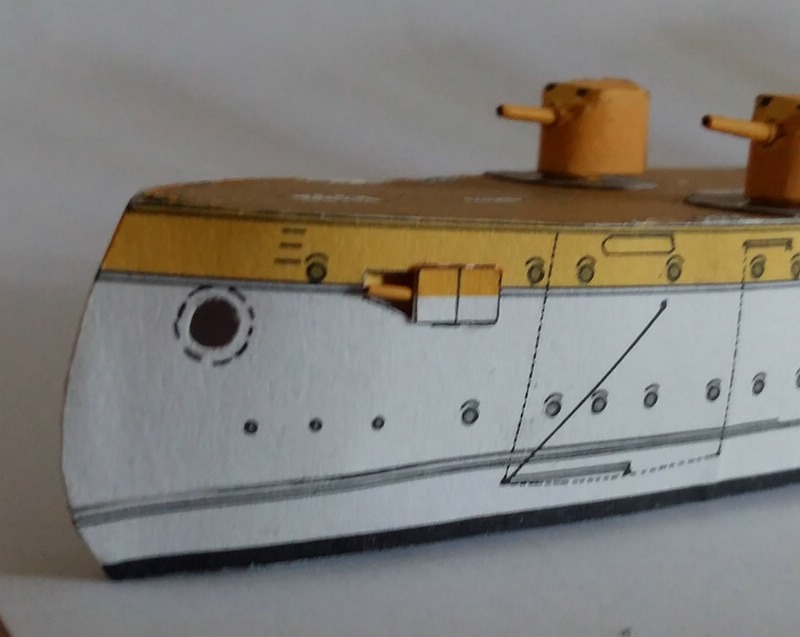

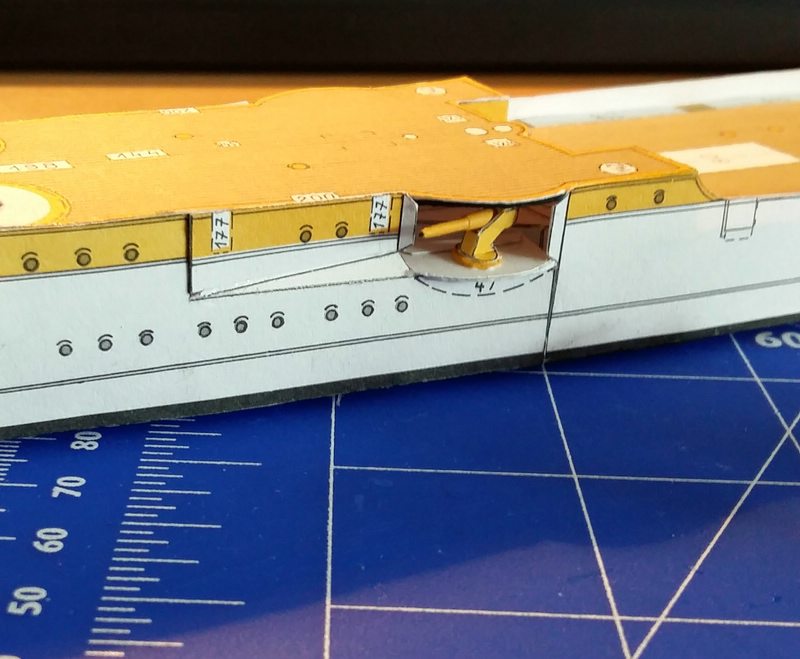

.... in Place......(Kasematte).....:

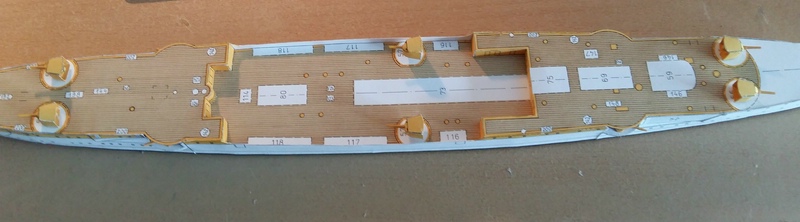

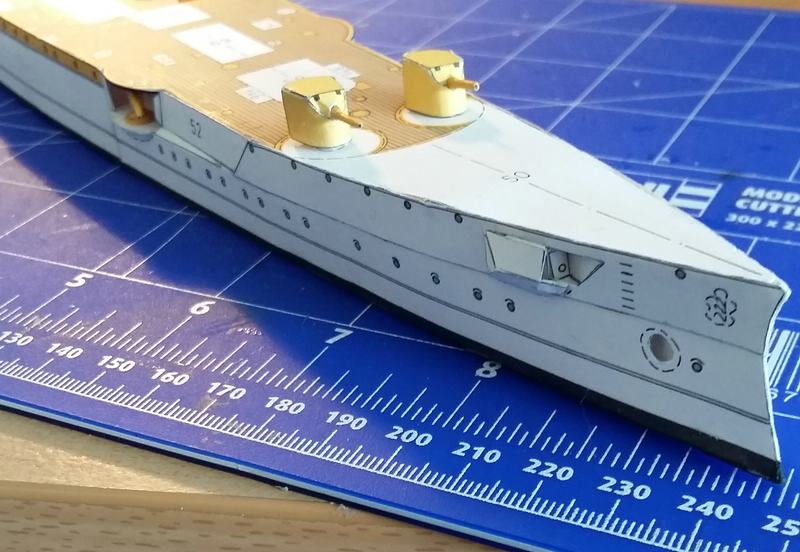

.....und in Place auf Deck...... (noch nicht geklebt)......:



Fortsetzung folgt

Gruß, Dirk.

[Captain Blackbeard]

Dirk ,
das ist ja mega klein
Sieht aber gut aus .
Würde ich nicht hinbekommen
Liebe Grüße,
Linus

[Diwo58]

Hallo Leute......

Hi Linus... vielen Dank für dein Lob.

Und jetzt weiter mit der Emden.........

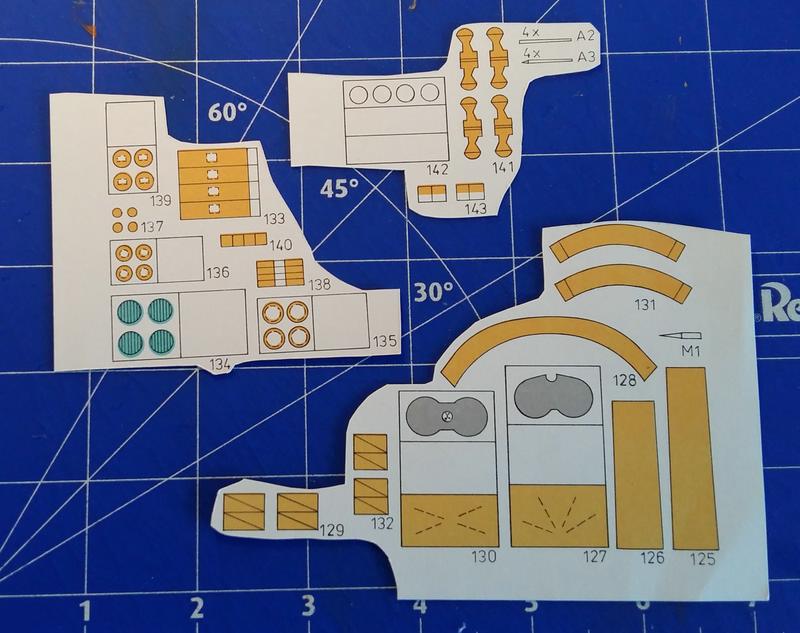

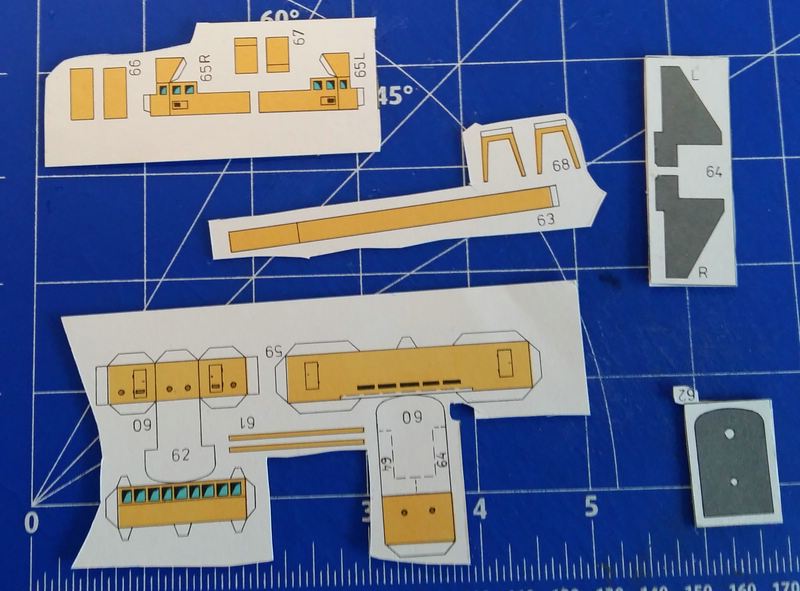

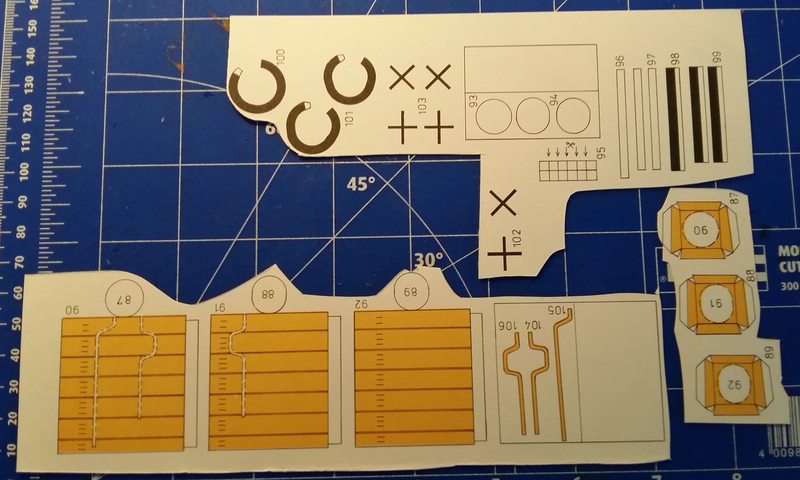

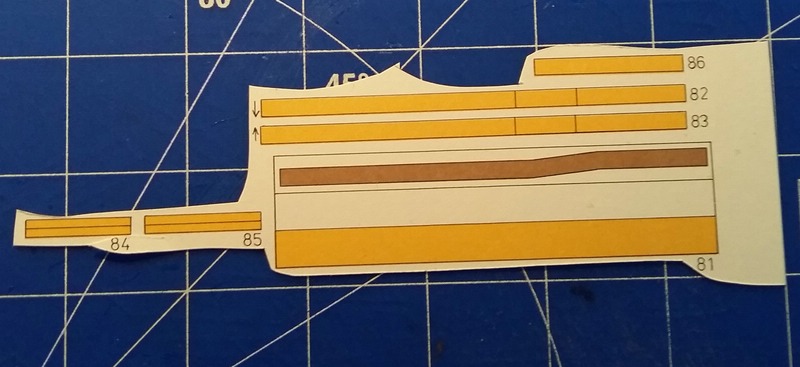

Als nächstes habe ich das vordere Deck, Schanzkleid und den Komandostand....ääääh... oder Brücke?.... fertig gebaut. Vor lauter Eifer habe ich vergessen Fotos zwischendrin zu machen. Deshalb nur die Teile die ausgeschnitten werden mussten und anschließend das Resultat. Guckst du.......:

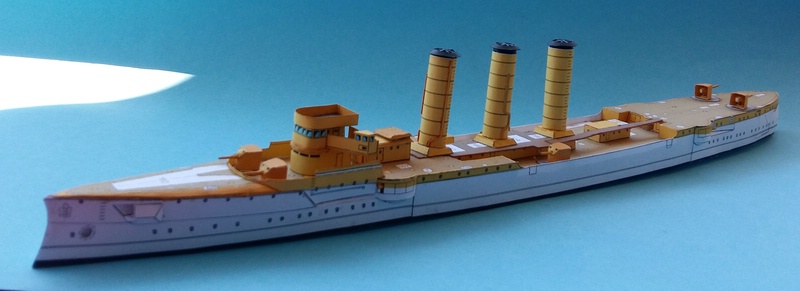

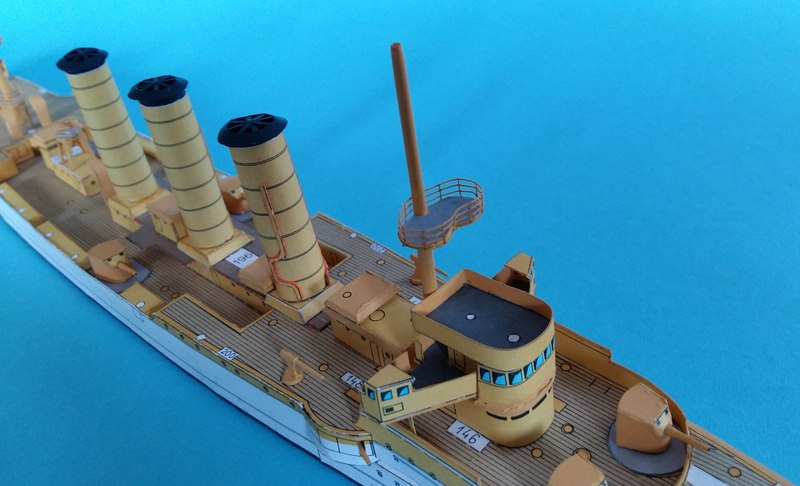

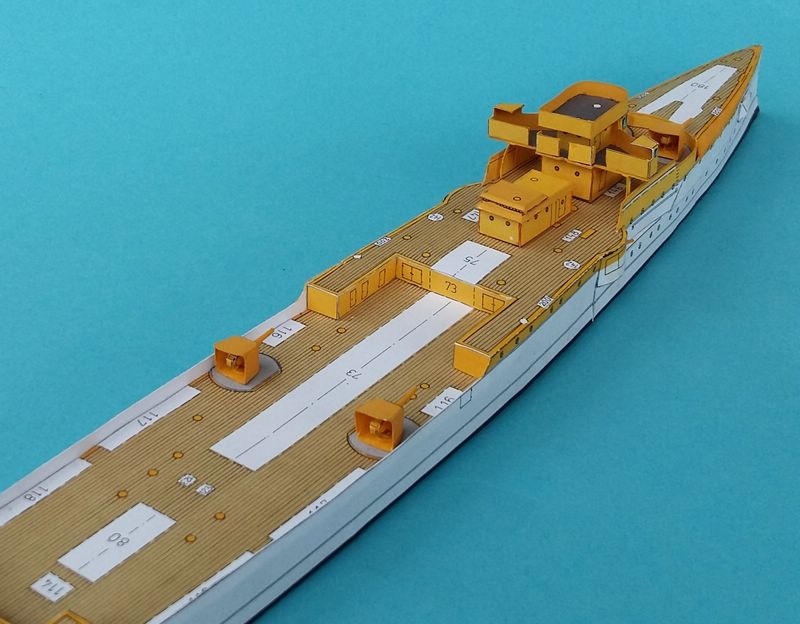

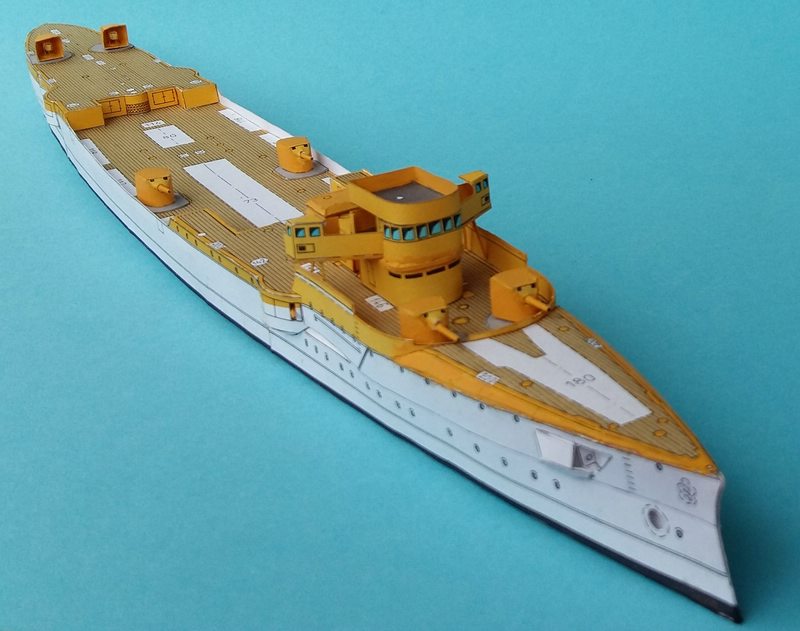

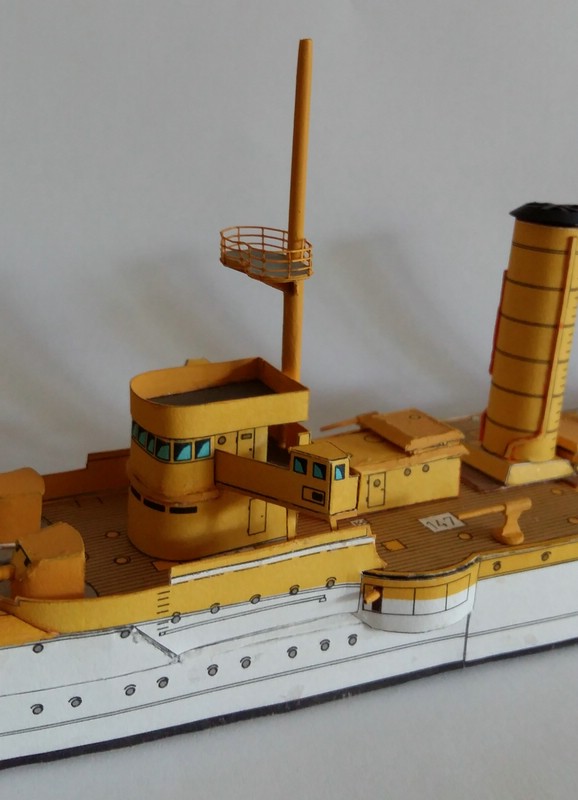

Nach dem ich die gezeigten Teile verbaut hatte, sah meine Emden so aus....... der aktuelle Bauzustand......:






Als nächstes werden weitere Decksaufbauten ausgeschnitten und zusammengebaut, dann folgen die drei Schornsteine........:





Bis zum nächsten Update......
Gruß, Dirk

[Oliver Bizer]

Wahnsinn Dirk und das als "Anfänger"

[Captain Blackbeard]

Kann mich Oliver nur anschließen

[Diwo58]

Hi Leute......

Olli und Linus.... wieder mal Danke für euer Lob......

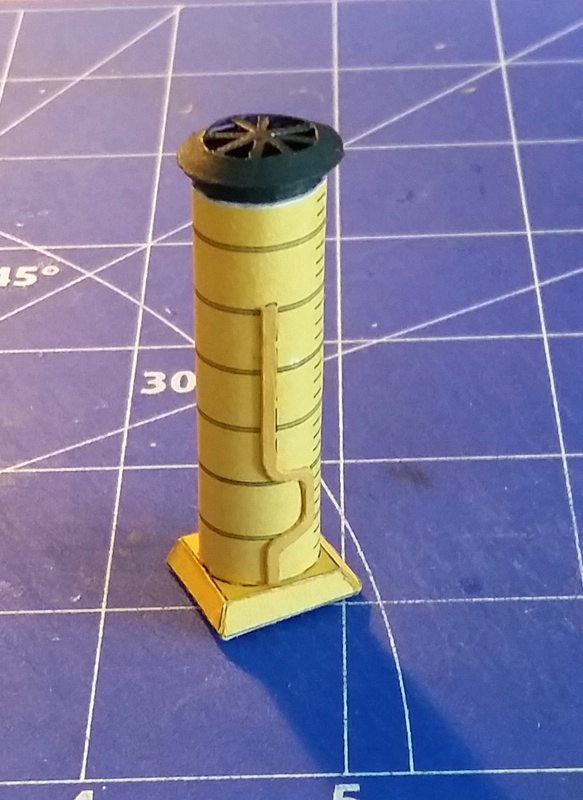

Bei der Emden ging es weiter mit den Schornsteinen. Beim Zusammenbau kam auch Farbe ins Spiel... u.a. Anthrazit Aqua Color von Revell. Die weißen "Schnittstellen haben nicht wirklich gut ausgesehen. Hier ein fertiger Schornstein.... (der mittlere).....:

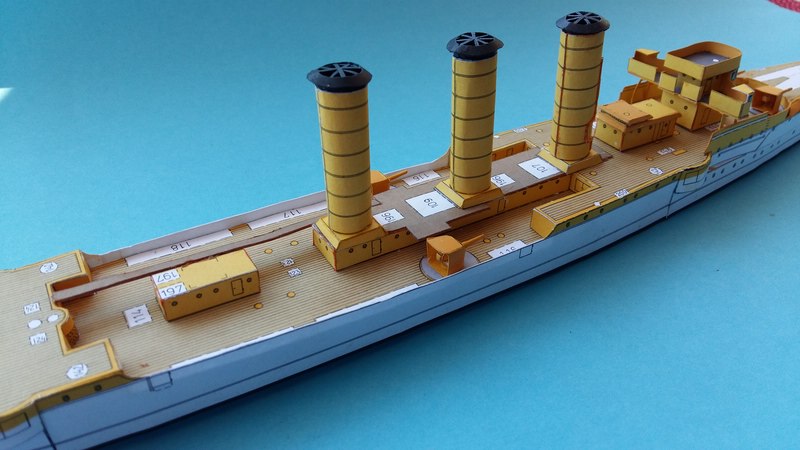

....und hier alle .......:

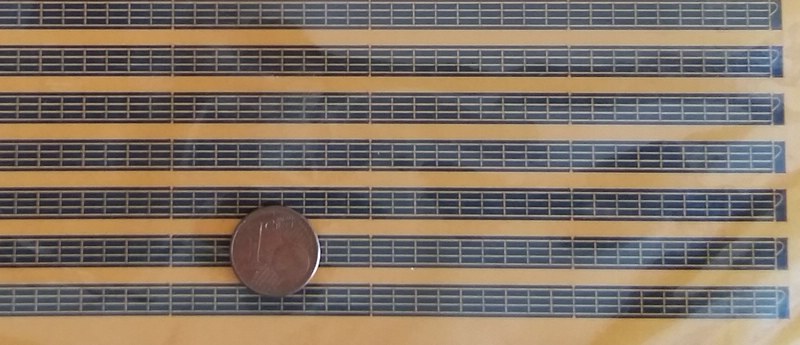

Dann ist mir eingefallen, das Schiff etwas aufzuwerten mit Lasercut Rehling........ die teurer war als der Bogen..... aber, Gönnung muss sein........:

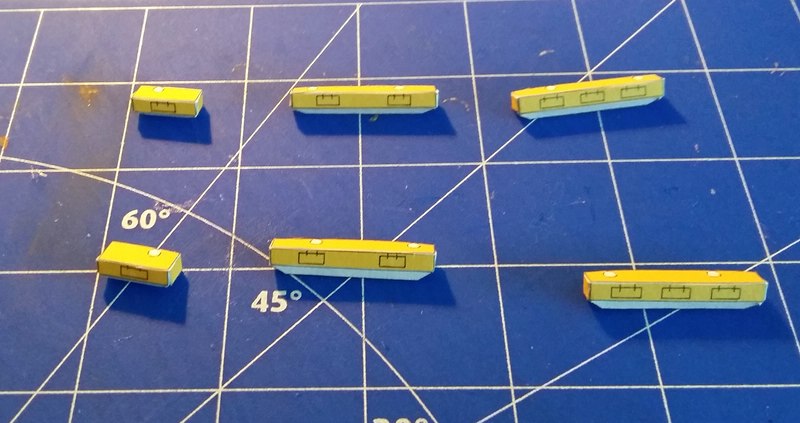

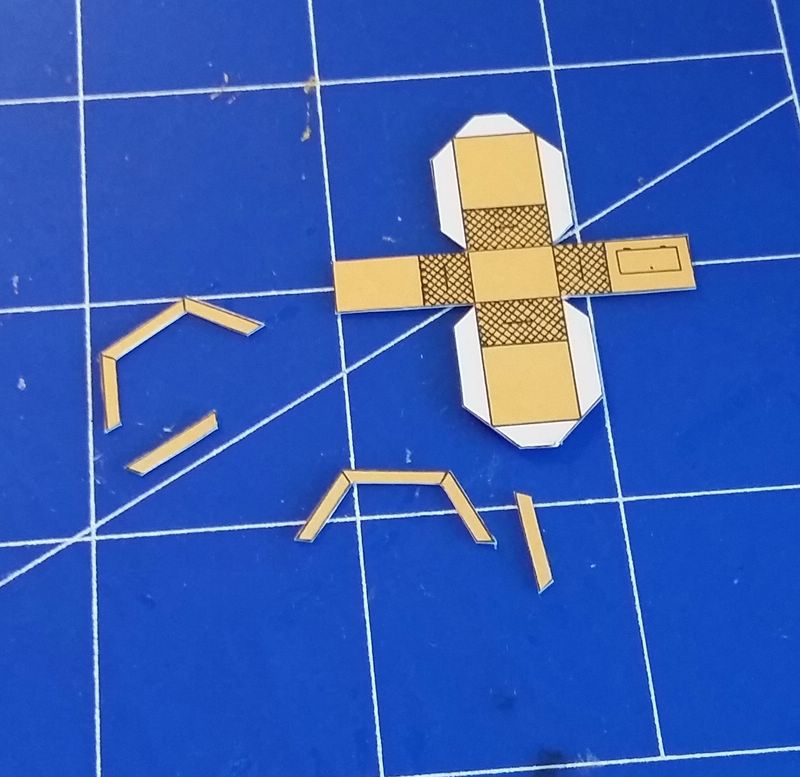

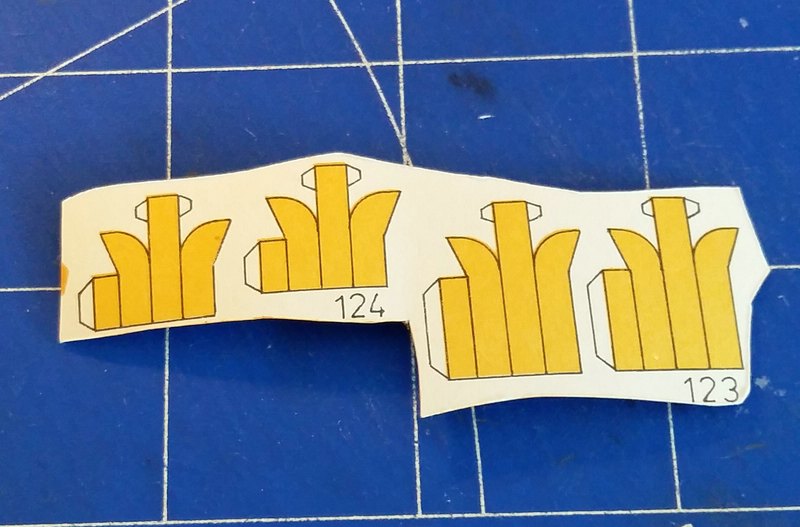

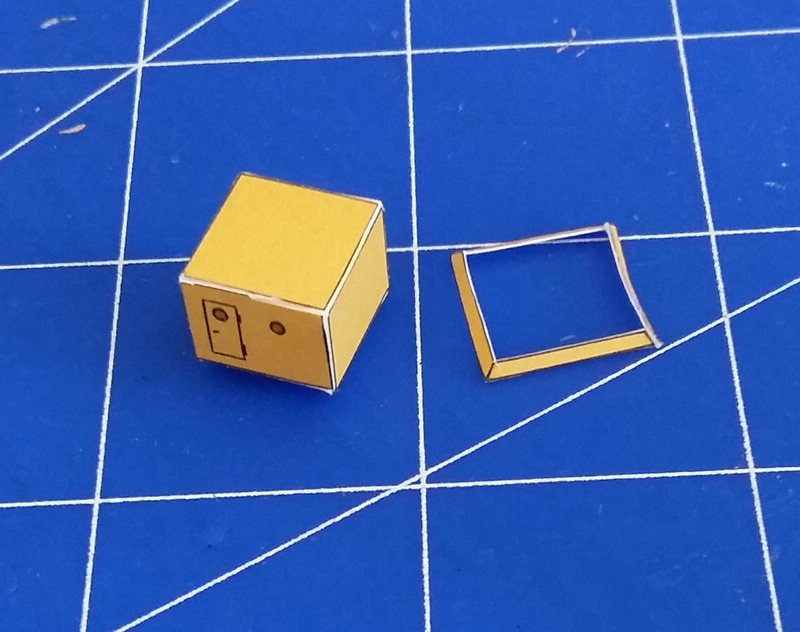

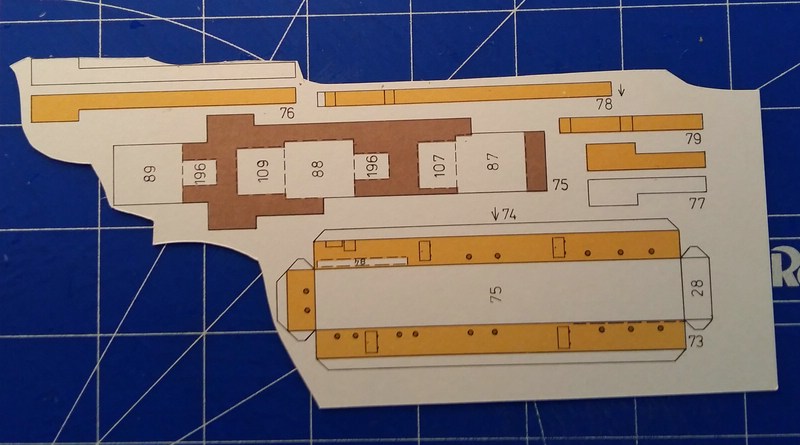

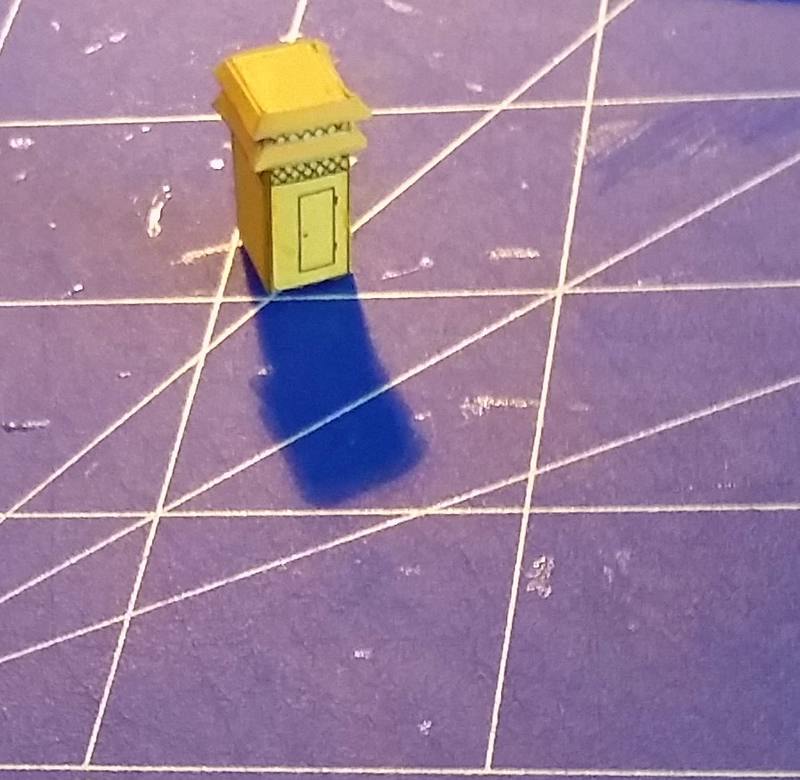

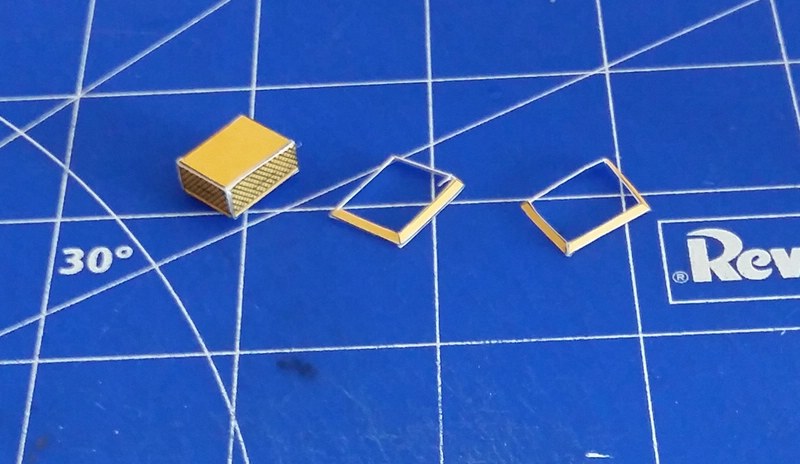

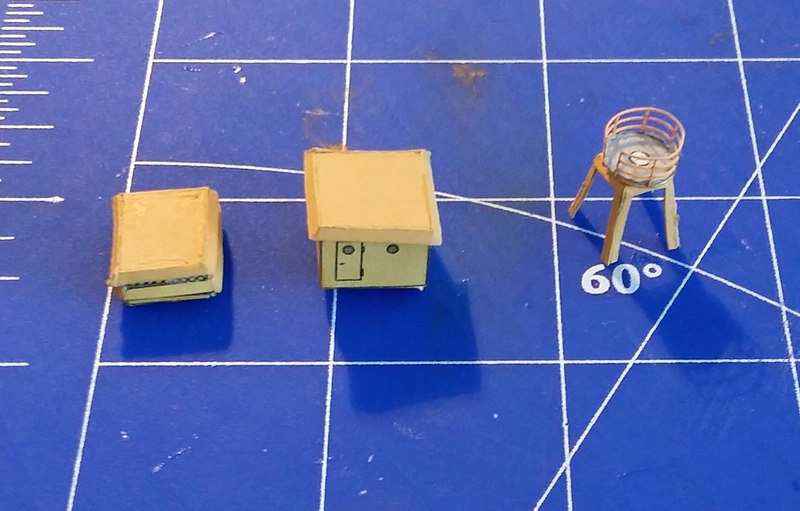

....dann folgte das ausschneiden und zusammenbau verschiedener Decksaufbauten......:

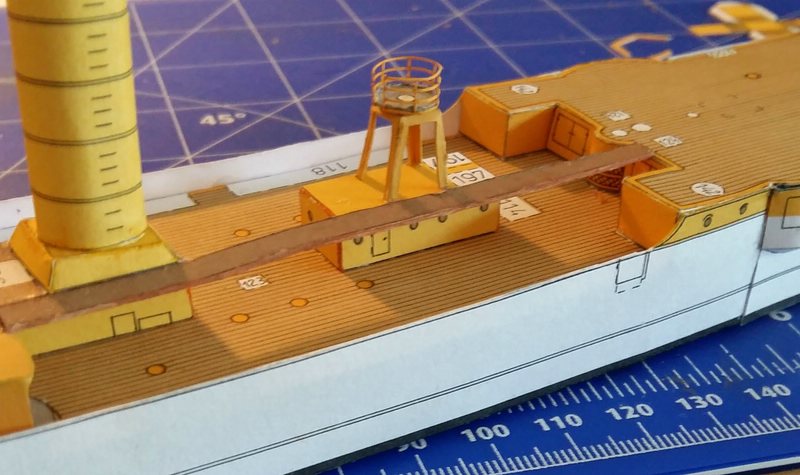

.... die dann hierher kamen......:



..... und diese Teile........:



....kamen hier hin......:


Eines möchte ich noch sagen....... für die, die dieses Kartonmodell auch bauen möchten.......: Hier braucht man viel Geduld und mitunter gute Nerven..... was daran liegt, das die Teile nicht wirklich gut passen.... Ich musste auf jeden Fall einige mal "pfuschen".... was man aber auch nur im Makro sieht....

Auch ja...... Olli....: Wenn du die Emden auch bauen möchtest und doch noch skalieren möchtest..... empfehle ich dir auf 1/200 zu gehen. Hört sich nicht viel an, ist es aber...... und vor allem geht das noch in Punkto Details.

......Fortsetzung folgt......

Gruß, Dirk.

[KaleuNW]

Ahoi Dirk

Schnittkanten zu färben weist vom Spielzeughaften weg und ist darum ein absolutes Muss für ernsthaften Modellbau.
Der Unterschied ist frappant (Geschütztürme, Dampfrohre etc.).
Dass du jetzt auch noch Lasercut verwendest, wird das Modell entscheidend aufwerten,
denn ohne Reling würde das Schiff bei dem Massstab etwas gar nackt und glatt wirken.

Da hast du dir mit diesen Steigerungen echt etwas gegönnt. Ich freu mich auf die Fortsetzung

Aus der Werft
Wilfred

[Diwo58]

Hallo Leute......

@ Wilfred....: Danke dir für dein Lob. Ich hoffe natürlich, mich auch im Kartonmodellbau stetig weiter zu enwickeln und dazu zu lernen.

Jetzt zur Emden........:
In den letzten Tagen habe ich weniger gebaut als sonst, was an der der Hitze lag. Dennoch habe ich das ein oder andere fertig bekommen. (Auch bei meinem Wettbewerbsmodell hatte ich eine Pause eingelegt....weil....schwitzige Hände und Schweiß der in die Augen tropft, verhindern alzu großen Spaß beim Modellbau.).

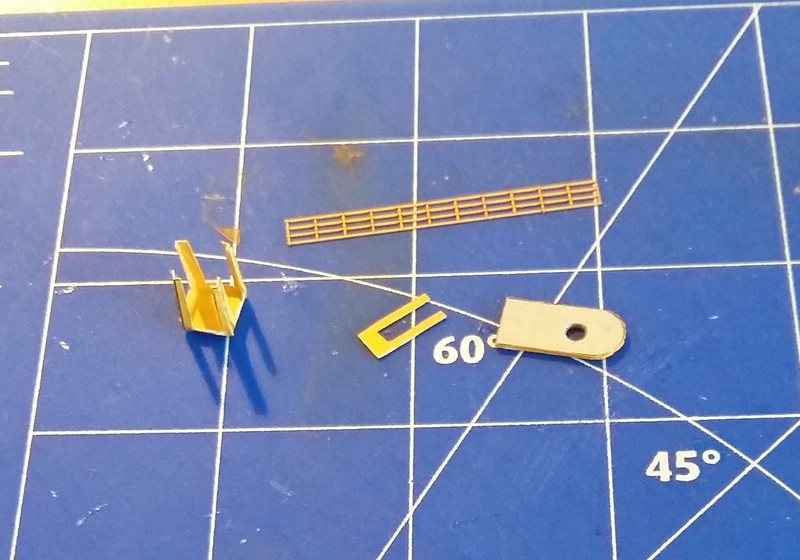

Als nächstes wurde die Heckplatform und die Lüfter gebaut.......:



....und in Place....:


Nächste Etappe.... der Vordere und hintere Mast (unterer Teil), die 52 mm Kanonen und die Scheinwerfer......:

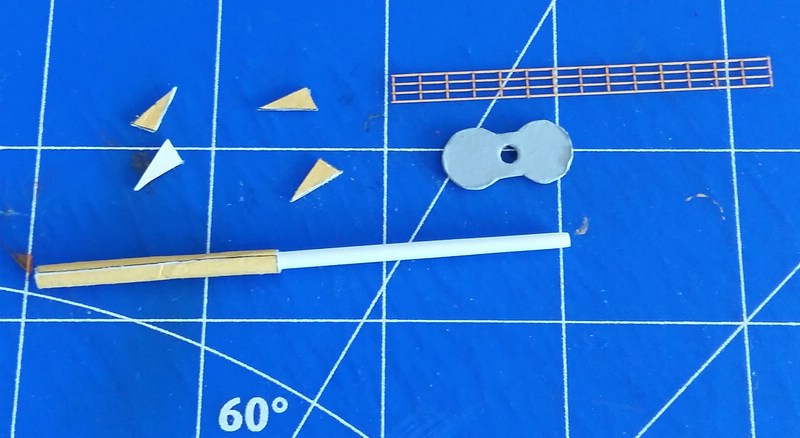

Als erstes die Masten. Folgend die Teile für den hinteren Mast.... wobei der obere Teil aus Kunststoff ist. Außerdem ist im unteren Kartonteil ein Holz- Rundstäbchen eingearbeitet und Stabilität zu bekommen beim späteren takeln........:

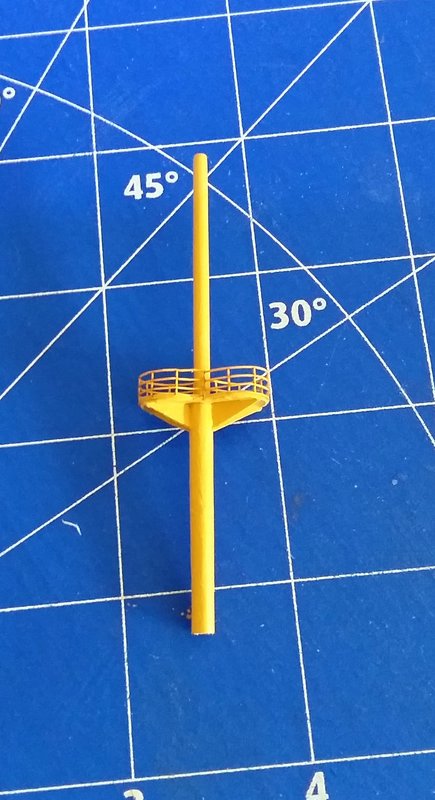

....... fertig zusammen gebaut......:


.....die nächsten Fotos zeigen die Masten an Ort und Stelle.....:

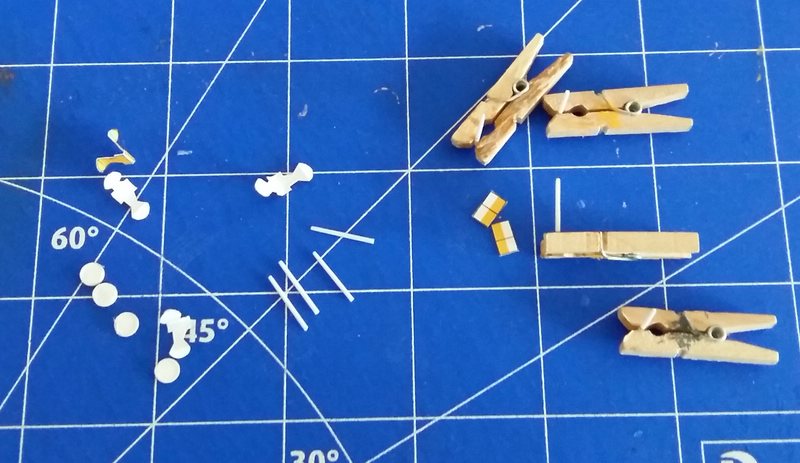

Dann ging es an die 52 mm Kanonen (die Kanonenrohre sind aus Plastiksheet).......:


.....6 Stück auf Deck und 4 unter Deck.

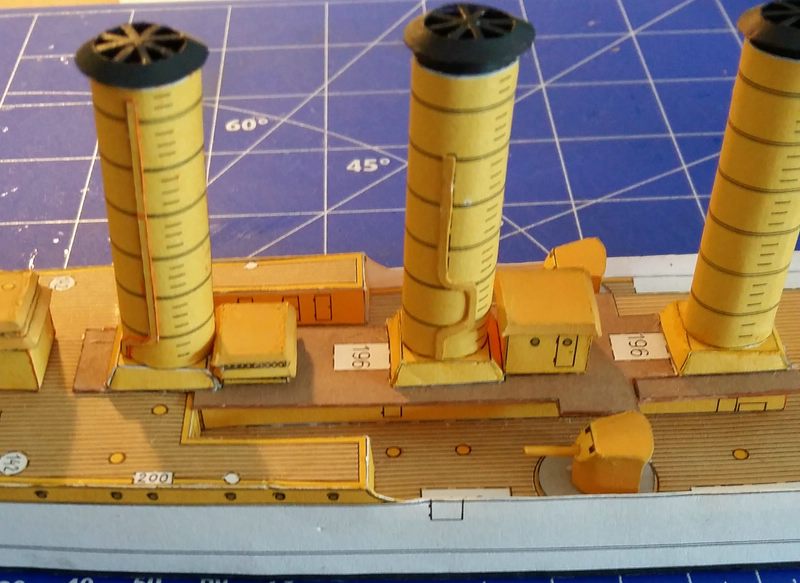

Hier eine der kleinen Kanonen auf Deck (rechts unterhalb des Schornstein).......:


.....im Bug.....:


.....und im Heck.......:

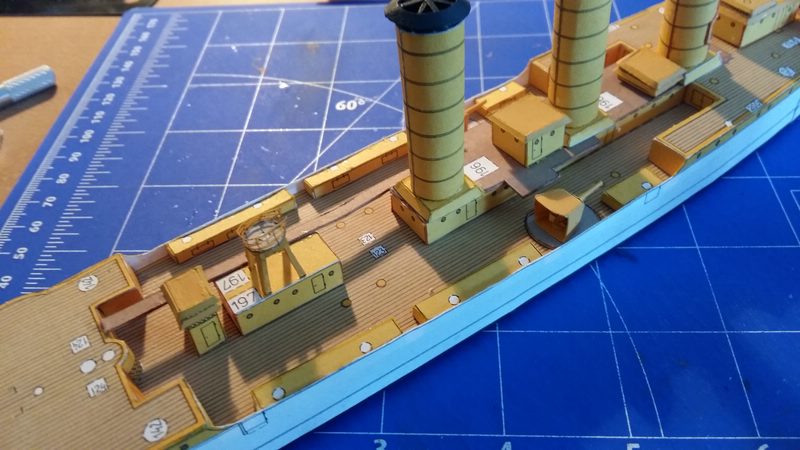

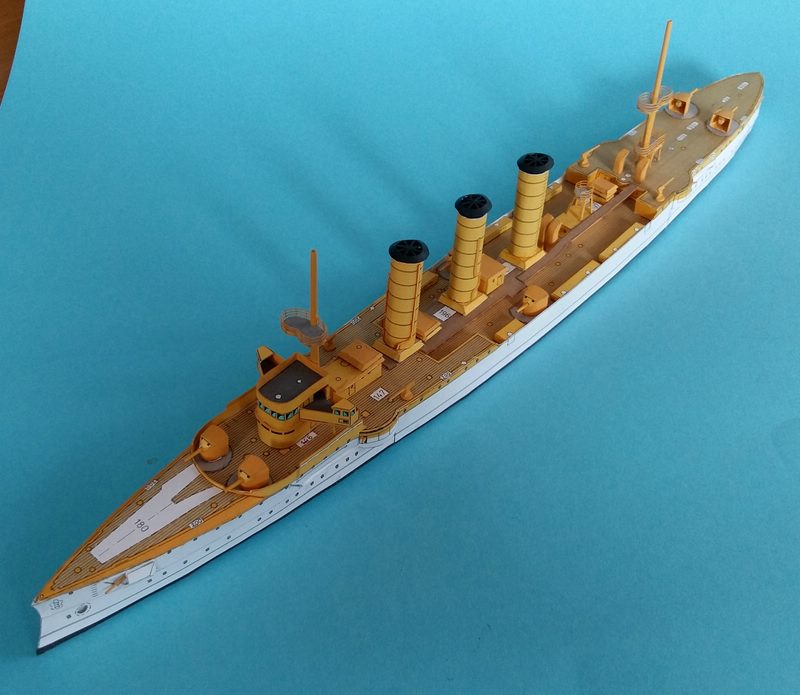

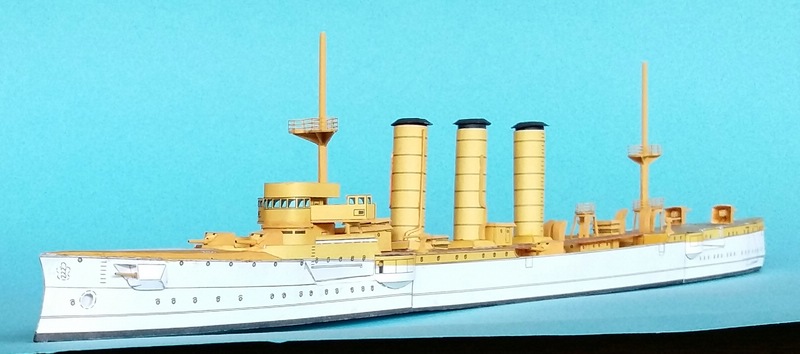

Der aktuelle Bauzustand......:



Das war es für diese mal. es steht der Bau der kleinen Scheinwerfer an....... was schwierig werden könnte, da ziemlich klein.
Bis dahin.....

Gruß, Dirk.
