Baubericht: Salmson 2-A2 "USAS" in 1:32 von Wingnut Wings
-
Rafael Berlin
- Beiträge: 986
- Registriert: Do 9. Aug 2018, 19:20
- Wohnort: Berlin
- Has thanked: 5 times
- Been thanked: 18 times
Vielen Dank für die netten Kommentare
https://www.zinnfigur.com/Farben-Werkze ... l-197.html
Viele Grüße
Rafael
Ich benutze das Maskiermittel von Vallejo. Die Fläschchen sehen inzwischen etwas anders aus. Dieses hier:Revell-Bert hat geschrieben: So 13. Apr 2025, 14:36 Mit was maskierst du? Das Revell Color Stop nimmt mir - vorallem bei kleinen Sachen- beim Abziehen meistens den Untergrund mit...
https://www.zinnfigur.com/Farben-Werkze ... l-197.html
Viele Grüße
Rafael
e ^ (i π) + 1 = 0
-
IchBaueAuchModelle
- Moderator (Revell)
- Beiträge: 5625
- Registriert: Mi 9. Apr 2014, 10:41
- Wohnort: SU
- Has thanked: 89 times
- Been thanked: 39 times
- Kontaktdaten:
Klasse Arbeit am Motor
-
Scusslebut
- Beiträge: 174
- Registriert: Di 28. Jul 2020, 17:45
- Been thanked: 6 times
Unglaublich was Du da baust. Die ganzen Details sind einfach nur top.
-
Rafael Berlin
- Beiträge: 986
- Registriert: Do 9. Aug 2018, 19:20
- Wohnort: Berlin
- Has thanked: 5 times
- Been thanked: 18 times
Hallo zusammen,
es war sehr still hier in den letzten Wochen, zumindest meinerseits. Aber ich würde gerne die nächsten Bauschritte nachdokumentieren.
Heute soll es um den Kühler gehen. Nein, das ist eigentlich falsch. Es geht lediglich um die Kühlerjalousie. Ich kenne kein passendes Wort für das Bauteil. Es waren verstellbare (drehbare) Leitschaufeln, die den Luftstrom durch den Kühler ermöglicht haben. Vermutlich während des Flugs einfach offen, am Boden zu.

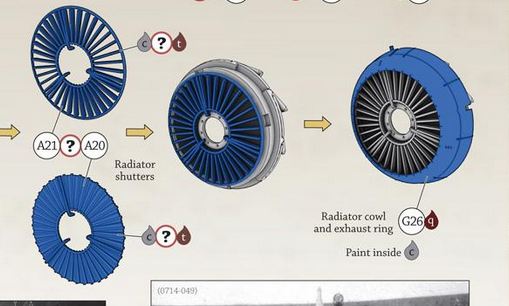

Ich rede hiervon:
Wie man erkennen kann, liegen dem Bausatz 2 Varianten bei, geöffnete Shutter oder geschlossenes Shutter. (So nenne ich das Teil jetzt einfach).
Ich habe mich für die geöffnete Variante entschieden, weil ich den dahinterliegenden Kühler zeigen möchte.
Und hier beginnt nun eine Sackgasse, in die ich mit einigem Aufwand gerannt bin:
Es gibt ein verfeinertes Bauteil als Photoätzteil von HGW. Um genau zu sein, sind es zwei Bauteile:
Diese müssen miteinander verklebt werden. Ich habe mich an dieser Stelle aber für Löten entschieden Hab ein bisschen Heißluftlöten geübt:
Ich war zufrieden, etwas Neues probiert und es hat geklappt. Also weiter im Text. Alle Schaufeln wurden mühsam gleichmäßig aufgedreht und zwar so, dass ein gleichmäßiges Bild entstand. Danach kam Metall Primer drauf. Und da ich die Gitter teilweise in weiß benötige, habe ich noch mit Mr Primer grundiert.
Nun also Schaufeln in weiß
Ich denke, den Unterschied zwischen dem PE Teil und dem Plastikteil kann man durchaus erkennen. Alles ist viel filigraner.
Und dann stand ich in der Sackgasse, denn dies ist, was hinterher dabei herauskommen soll:
Tja, wäre ich schlau gewesen, hätte ich mal gezählt. Ich brauche 6 weiße und 6 rote Flächen, sprich eine Zwölftelung.
HGW hat aber Mist gebaut und 2x20=40 Schaufeln produziert. Ich habe einige Bilder ausgewertet, auf denen man die Schaufeln zählen kann. Es waren immer 36, nie 40. Und 12 ist kein Teiler von 40. Damit war klar, mit dem HGW Ätzteil lässt sich das gewünschte Farbschema nicht hinbekommen. Ferflixte Schxxx
Zwei Möglichkeiten: anderes Farbschema oder mit dem korrekten Wingnut Wings Bauteil weitermachen? Meine Strategie, ich mach es mal mit dem Wingnut Wings Bauteil und schaue, was sich daraus machen lässt. Also...
Zweiter Anlauf:
Das Komplizierte in der Lackierung ist, zumindest ist so meine Vorstellung, dass das rot-weiße Muster nur auf der Außenseite zu sehen sein soll und ich die Innenseite gerne in Alu haben möchte. Im geöffneten Zustand bedeutet dies aber, dass jede der 36 Schaufeln auf einer Seite in Alu und auf der anderen Seite weiß (oder rot) ist.
Das kann beliebig aufwändig werden. Hier meine Lösung:
Mit einem Zettel habe ich während des Sprühens die Hälfte des Bauteils abgedeckt. Mit dem Pfeil (damit ich mich auch selbst nicht vertue) hab ich die Sprührichtung (in diesem Falle für Schwarz, später dann für Alu für die Rückseite der Schaufeln) gekennzeichnet. Auf diese Weise landet kein Sprühnebel auf den unteren Schaufeln (was dann der Vorderseite der Schaufeln entsprechen würde).
Es ist wirklich schwer zu fotografieren, aber ich denke, man kann erkennen, dass Vorderseite und Rückseite unterschiedlich sind:
Das Gleiche wurde natürlich noch in weiß mit der Vorderseite gemacht:
Jetzt kommt das Muster in Rot. Dass man bei der Farbe besonders aufpassen muss...
Und auch hier zur Sicherheit wieder nur definiert aus einer Richtung gesprüht:
Auspacken. Ich denke, dass passt
Aber gerade an dieser Stelle wird dich während des Flugs Dreck gesammelt haben, das kann nicht so sauber bleiben. Also Glanzlack drüber
Schwarzbraune Öl-Terpentinersatzsuppe:
Am Ende ist das Wingnut Wings-Bauteil nicht so detailliert, aber ich denke, es ist immernoch in Ordnung. Der Propeller wird ja später auch noch davor sein. Ich belasse es nun dabei, weil mir das Farbschema so gut gefällt. Hier noch ein paar Bilder, wie der Kühler mit dem Schuttergitter dann aussieht:
Danke fürs Mitlesen. Alle Bilder wie immer unter https://photos.app.goo.gl/6HJAoo86QpPWBft5A
Viele Grüße
Rafael
es war sehr still hier in den letzten Wochen, zumindest meinerseits. Aber ich würde gerne die nächsten Bauschritte nachdokumentieren.
Heute soll es um den Kühler gehen. Nein, das ist eigentlich falsch. Es geht lediglich um die Kühlerjalousie. Ich kenne kein passendes Wort für das Bauteil. Es waren verstellbare (drehbare) Leitschaufeln, die den Luftstrom durch den Kühler ermöglicht haben. Vermutlich während des Flugs einfach offen, am Boden zu.
Ich rede hiervon:
- 2025-06-22 12_54_37-Wingnut Wings - 1_32 Salmson 2-A2 'USAS' – Mozilla Firefox.jpg (29.97 KiB) 85 mal betrachtet
Wie man erkennen kann, liegen dem Bausatz 2 Varianten bei, geöffnete Shutter oder geschlossenes Shutter. (So nenne ich das Teil jetzt einfach).
Ich habe mich für die geöffnete Variante entschieden, weil ich den dahinterliegenden Kühler zeigen möchte.
Und hier beginnt nun eine Sackgasse, in die ich mit einigem Aufwand gerannt bin:
Es gibt ein verfeinertes Bauteil als Photoätzteil von HGW. Um genau zu sein, sind es zwei Bauteile:
Diese müssen miteinander verklebt werden. Ich habe mich an dieser Stelle aber für Löten entschieden Hab ein bisschen Heißluftlöten geübt:
Ich war zufrieden, etwas Neues probiert und es hat geklappt. Also weiter im Text. Alle Schaufeln wurden mühsam gleichmäßig aufgedreht und zwar so, dass ein gleichmäßiges Bild entstand. Danach kam Metall Primer drauf. Und da ich die Gitter teilweise in weiß benötige, habe ich noch mit Mr Primer grundiert.
Nun also Schaufeln in weiß
Ich denke, den Unterschied zwischen dem PE Teil und dem Plastikteil kann man durchaus erkennen. Alles ist viel filigraner.
Und dann stand ich in der Sackgasse, denn dies ist, was hinterher dabei herauskommen soll:
Tja, wäre ich schlau gewesen, hätte ich mal gezählt. Ich brauche 6 weiße und 6 rote Flächen, sprich eine Zwölftelung.
HGW hat aber Mist gebaut und 2x20=40 Schaufeln produziert. Ich habe einige Bilder ausgewertet, auf denen man die Schaufeln zählen kann. Es waren immer 36, nie 40. Und 12 ist kein Teiler von 40. Damit war klar, mit dem HGW Ätzteil lässt sich das gewünschte Farbschema nicht hinbekommen. Ferflixte Schxxx
Zwei Möglichkeiten: anderes Farbschema oder mit dem korrekten Wingnut Wings Bauteil weitermachen? Meine Strategie, ich mach es mal mit dem Wingnut Wings Bauteil und schaue, was sich daraus machen lässt. Also...
Zweiter Anlauf:
Das Komplizierte in der Lackierung ist, zumindest ist so meine Vorstellung, dass das rot-weiße Muster nur auf der Außenseite zu sehen sein soll und ich die Innenseite gerne in Alu haben möchte. Im geöffneten Zustand bedeutet dies aber, dass jede der 36 Schaufeln auf einer Seite in Alu und auf der anderen Seite weiß (oder rot) ist.
Das kann beliebig aufwändig werden. Hier meine Lösung:
Mit einem Zettel habe ich während des Sprühens die Hälfte des Bauteils abgedeckt. Mit dem Pfeil (damit ich mich auch selbst nicht vertue) hab ich die Sprührichtung (in diesem Falle für Schwarz, später dann für Alu für die Rückseite der Schaufeln) gekennzeichnet. Auf diese Weise landet kein Sprühnebel auf den unteren Schaufeln (was dann der Vorderseite der Schaufeln entsprechen würde).
Es ist wirklich schwer zu fotografieren, aber ich denke, man kann erkennen, dass Vorderseite und Rückseite unterschiedlich sind:
Das Gleiche wurde natürlich noch in weiß mit der Vorderseite gemacht:
Jetzt kommt das Muster in Rot. Dass man bei der Farbe besonders aufpassen muss...
Und auch hier zur Sicherheit wieder nur definiert aus einer Richtung gesprüht:
Auspacken. Ich denke, dass passt
Aber gerade an dieser Stelle wird dich während des Flugs Dreck gesammelt haben, das kann nicht so sauber bleiben. Also Glanzlack drüber
Schwarzbraune Öl-Terpentinersatzsuppe:
Am Ende ist das Wingnut Wings-Bauteil nicht so detailliert, aber ich denke, es ist immernoch in Ordnung. Der Propeller wird ja später auch noch davor sein. Ich belasse es nun dabei, weil mir das Farbschema so gut gefällt. Hier noch ein paar Bilder, wie der Kühler mit dem Schuttergitter dann aussieht:
Danke fürs Mitlesen. Alle Bilder wie immer unter https://photos.app.goo.gl/6HJAoo86QpPWBft5A
Viele Grüße
Rafael
e ^ (i π) + 1 = 0
