Sd. Kfz. 234/2 Puma Revell (ex. Matchbox)

[Vedrfoelnir]

Hallo liebe Hobbyfreunde,
In diesem Baubericht möchte ich euch ein kleines Revellmodell vorstellen.
Das Sd. Kfz. 234/2 Puma im Maßstab 1:76

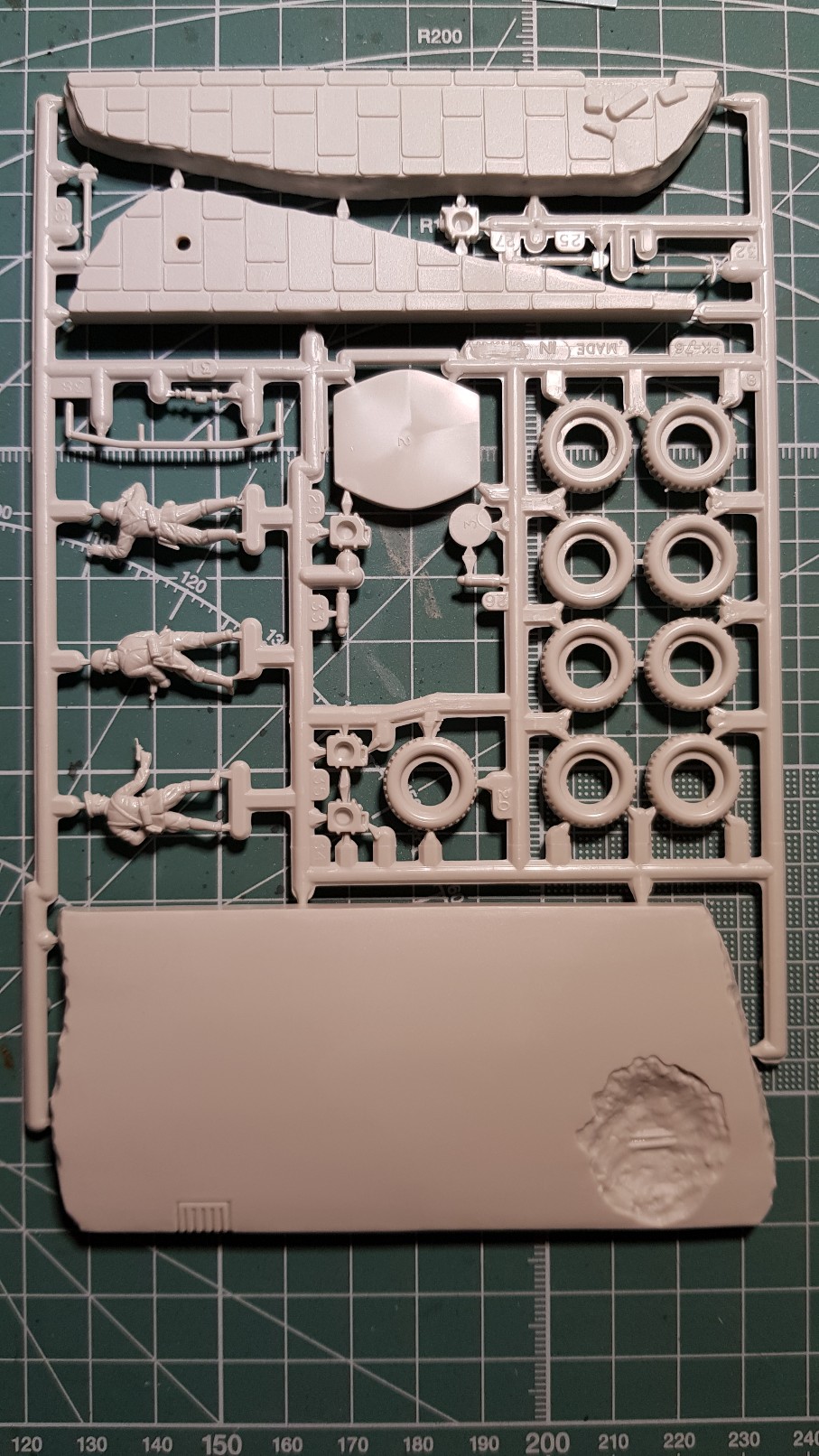

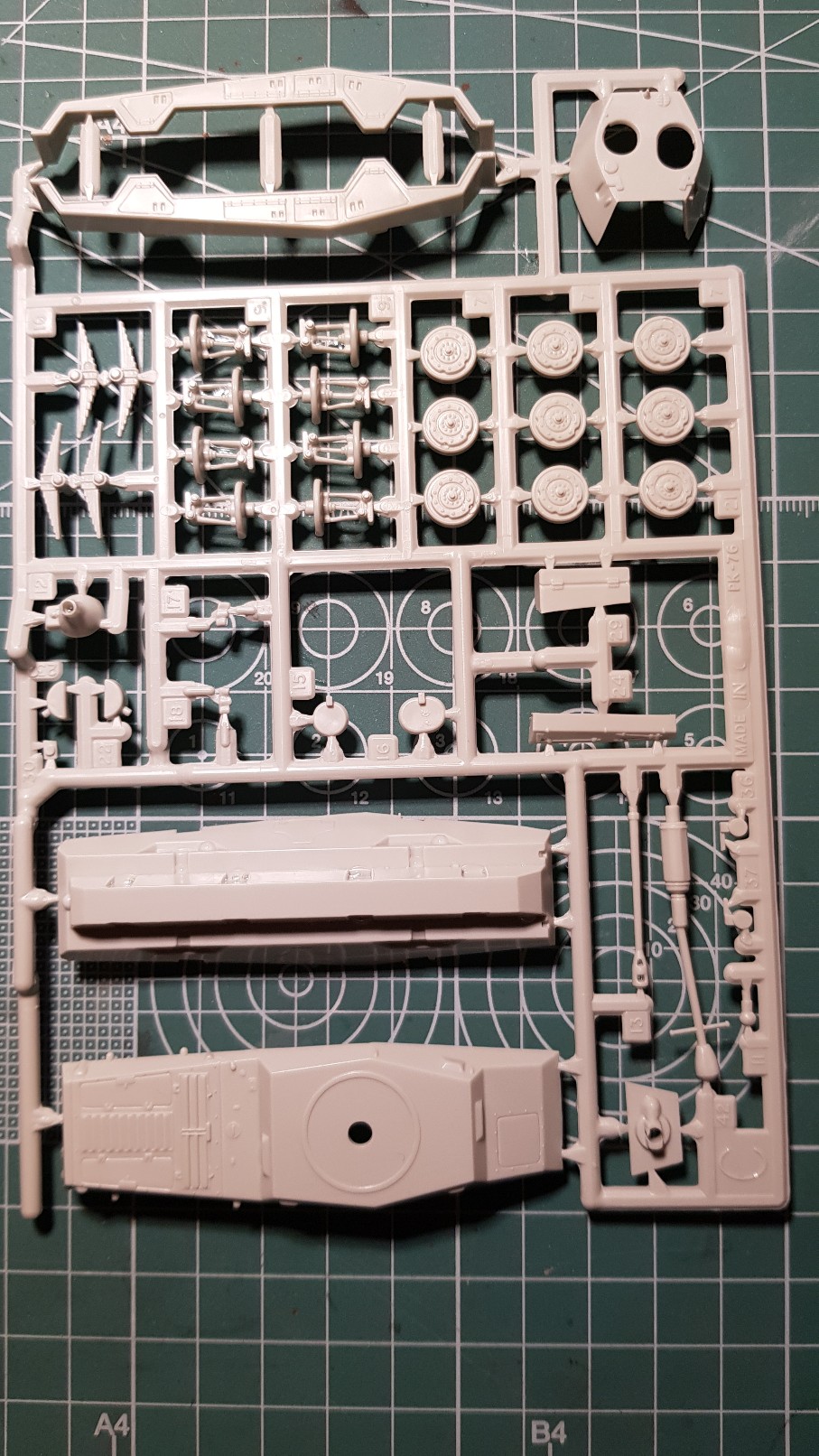

In dem Bausatz sind nur zwei Gussrahmen mit insgesamt 69 Teilen. Dafür gibt es drei Figuren und eine Bodenplatte.



Zuerst wurden die zwei Gussrahmen gewaschen und getrocknet. Danach wurden die drei Einzelteile für die Bodenplatte entnommen und mit extra thin cement von Tamyia zusammen geklebt.

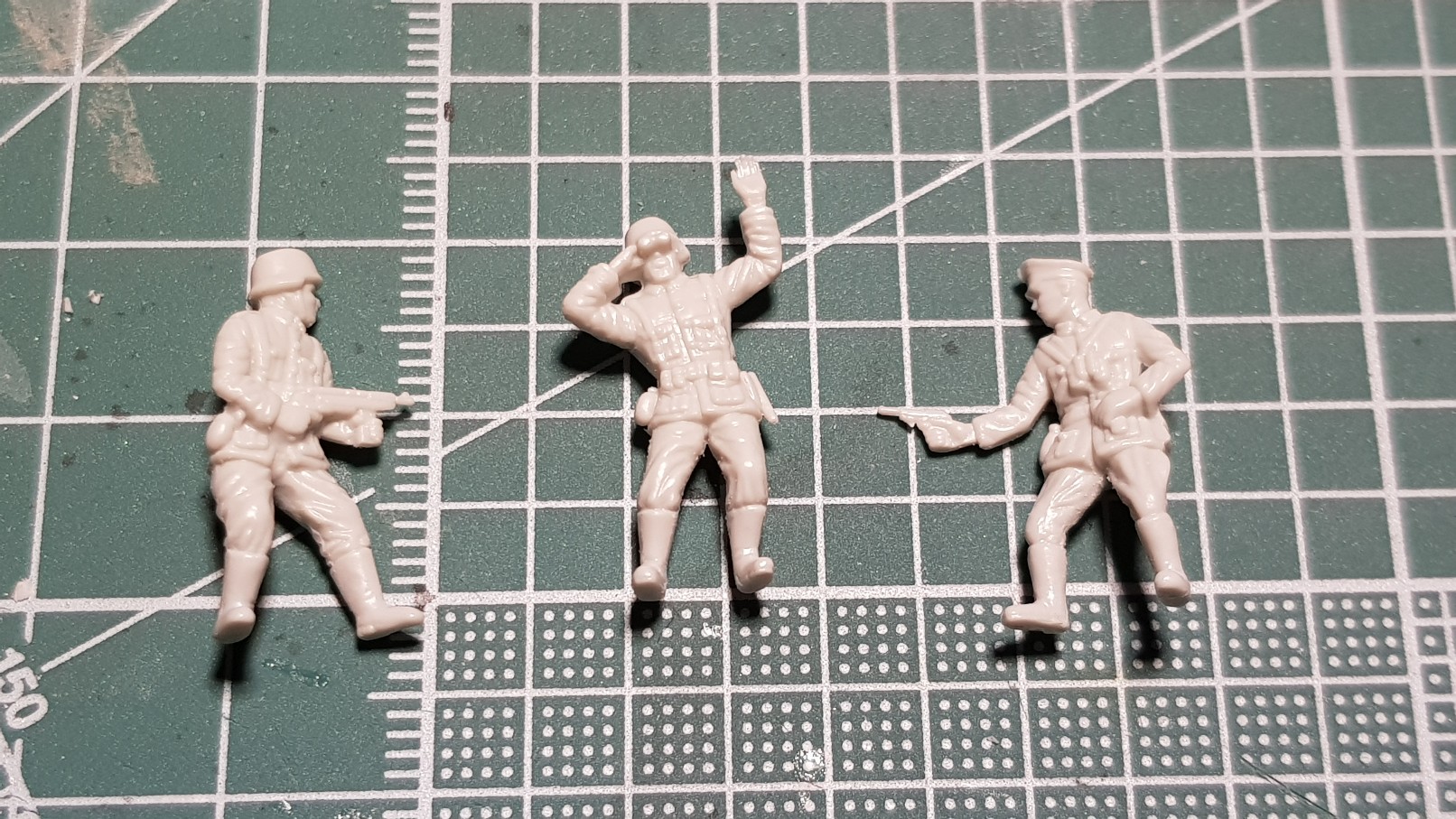

Danach folgten die Figuren. Diese wurden erst grob abgefeilt und die Gießgrate mit einem Skalpell entfernt. Nun wurde mit einer Nagelfeile zum Polieren der Schliff vollendet.

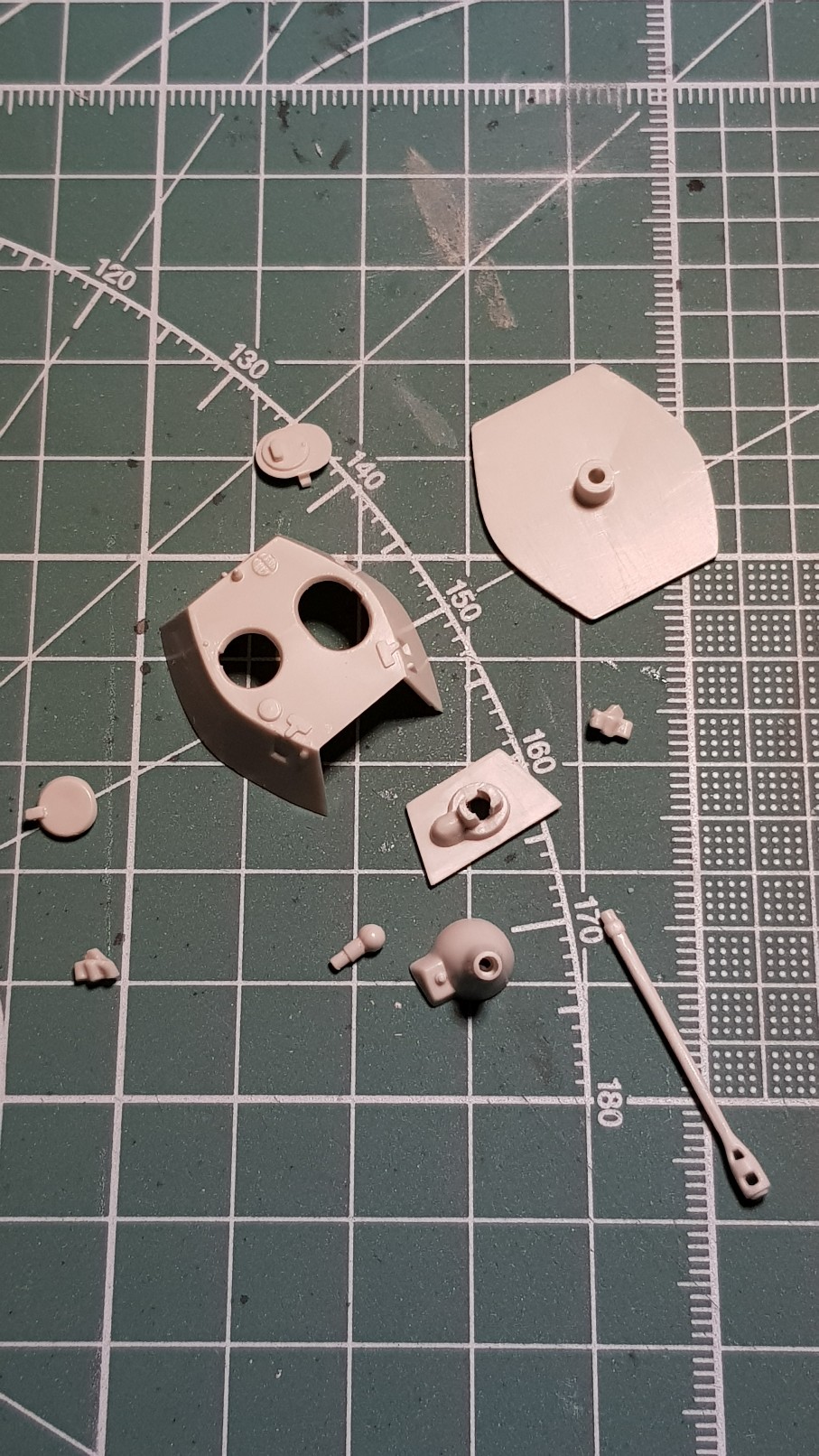

Zuletzt trennte ich weitere Teile aus dem Rahmen. So das Ober und Unterteil des Spähwagens als auch einige Teile vom Turm, sowie die 5 cm Kanone des Radpanzers.

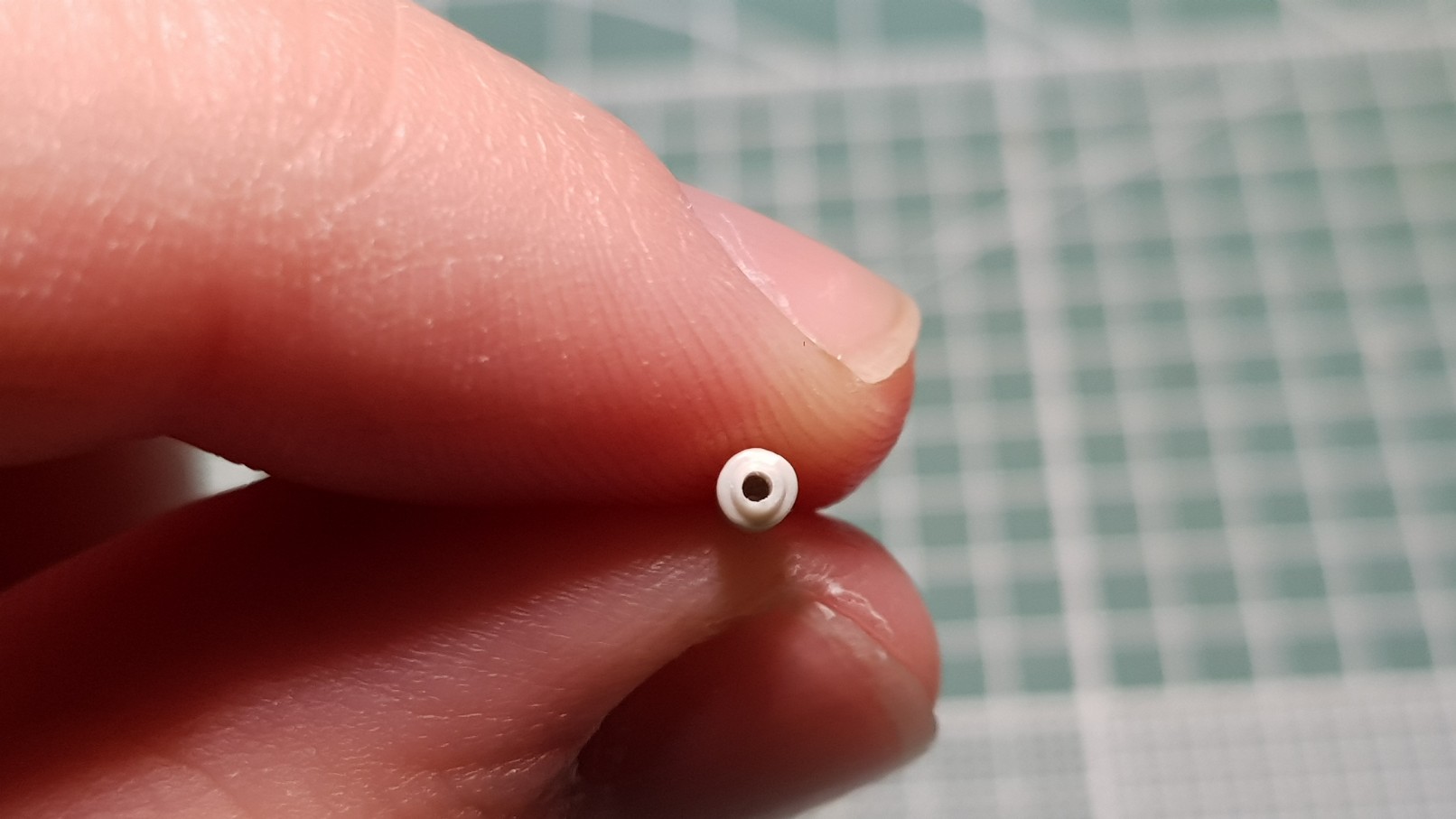

Eine Sache die das Bild bisher störte musste beseitigt werden. Die Kanone hatte keine richtige Mündung! Vorne war es einfach geschlossen. Daher schnappte ich mir den Handbohrer und bohrte mit dem 6mm Aufsatz vor und danach folgte der 8mm Bohraufsatz. So ungefähr die Mitte habe ich getroffen



So wenn ich wieder Zeit finde schreibe ich den Bericht weiter
Vielen Dank fürs Lesen und viel Spaß beim über die Schulter schauen. Und wie immer sind Kritik, Tricks und Tipps herzlich willkommen.

[mdl]

Ja danke dafür !
Auch dein Bildmaterial ist super man sieht wirklich alles besser wie beim Andy. Also wenn er das nächste mal so verfährt gelangt er dann auch schon einen großen Schritt weiter. Während hier schon das top Niveau vorliegt , und sicherlich auch die Bemalung super wird. Also nochmal vielen Dank Vedr... ,sorry kenne mich mit
?Wikingernamen? nicht so aus .
VG
Mdl

[Eukaryot98]

Da bin ich auch auf jedenfall dabei
Zum Thema entgraten, werde ich die Aero bauen, weil da gibt genug und da kann man das etwas austesten und üben. Der baubericht kommt dann gleich noch dazu

[mdl]

Hallo Andy,
das wird aber schwieriger denn die Aero ist Raised-Panels oder aufgesetzte Oberflächendetails. Da musst Du höllisch aufpassen das am Besten keine einzige Niete abgeschliffen wird. Auch wird es da womöglich Spachtelmasse brauchen. Aber egal ich werde den Bau gerne begleiten weil ich den Bausatz hier liegen habe. Und hier können wir ja wahrscheinlich beide noch was lernen oder mitnehmen denn es ist alles erste Sahne. Auch von der Textgestaltung sehr gutes Deutsch usw., alle Achtung und nochmals Danke für so einen top Standard, Vedrfoelnir !!!!!!!!!!
VG
Mdl

[Vedrfoelnir]

Vielen Dank euch!
Leider war ich etwas abwesend.
Aber jetzt geht's weiter hier
Nachdem alle Teile des Turmes entgratet und gesäubert waren wurde der Turm zusammengesetzt.


Dabei lasse ich die Kommandantenluke offen

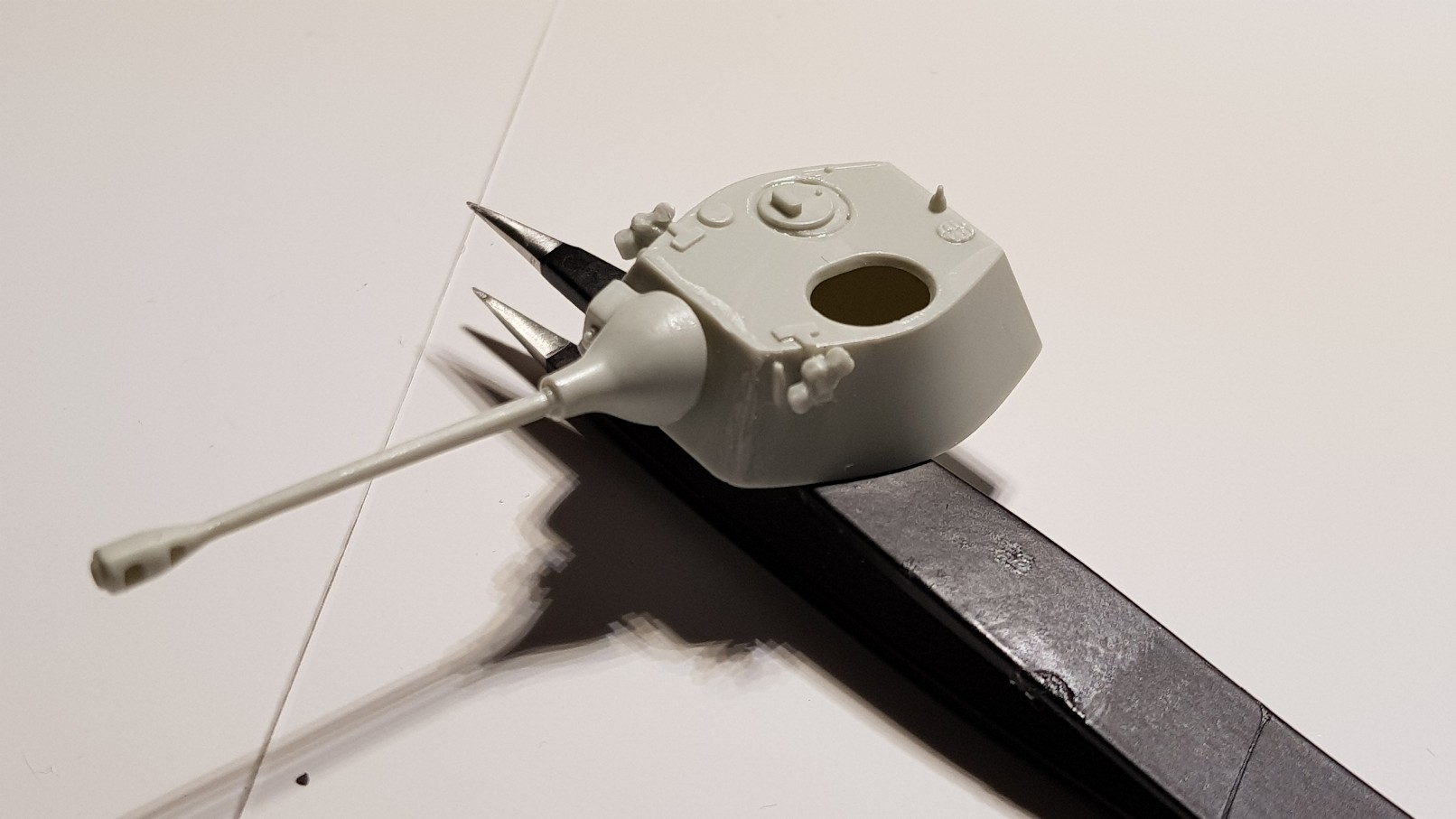

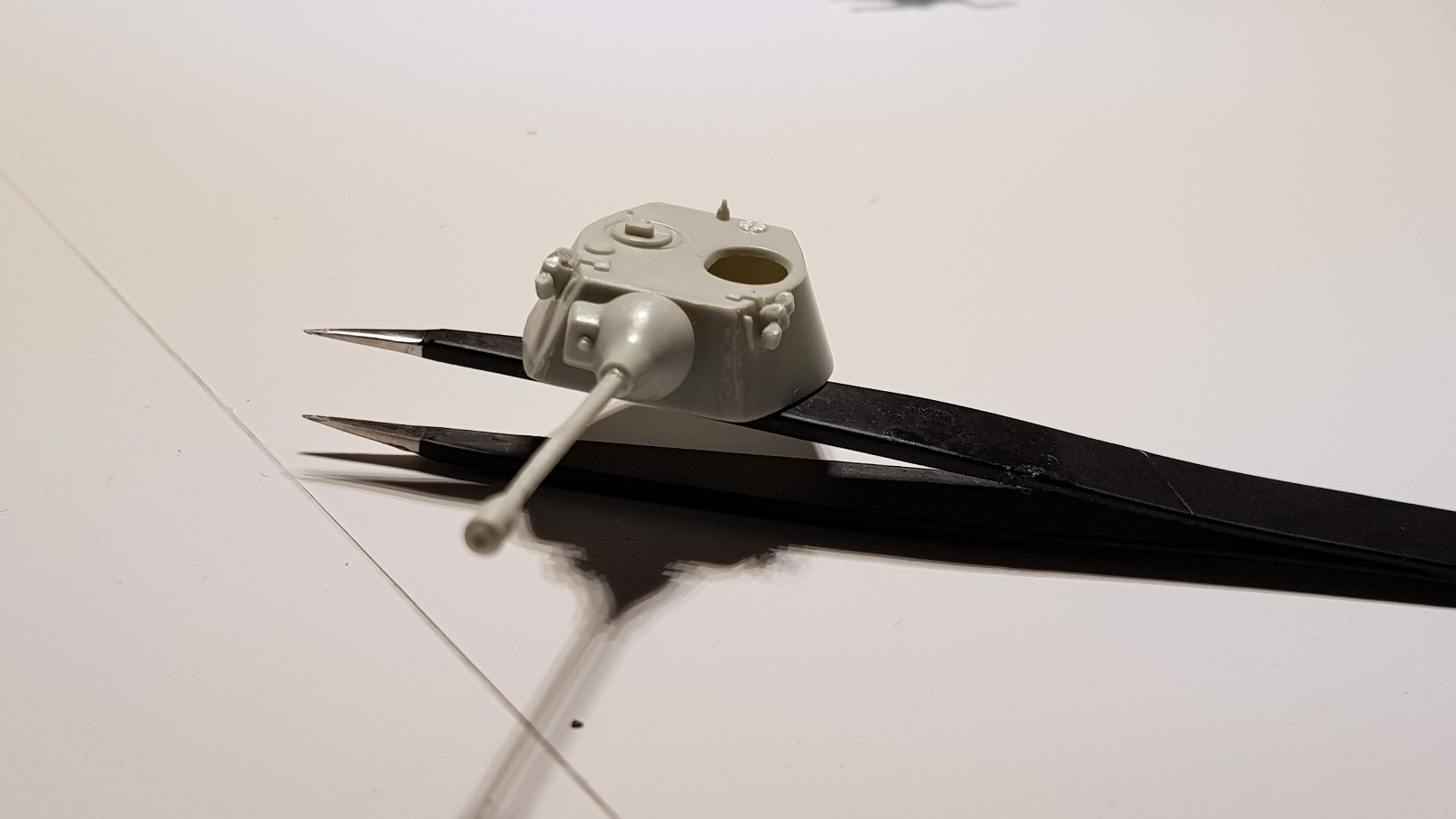

Wirklich winzig dieses Modell wenn man den Turm mit einer Pinzette vergleicht. Vielleicht wegen dieser Filigranen Teile hatte sich die Kanone beim entgraten zu entzweien entschieden Ein bisschen Kleber rettete das Malheur.


Ein bisschen musste an den Klebenähten des Turmoberteils zum Unterteil gefeilt werden um unsaubere Stellen zu korrigieren.

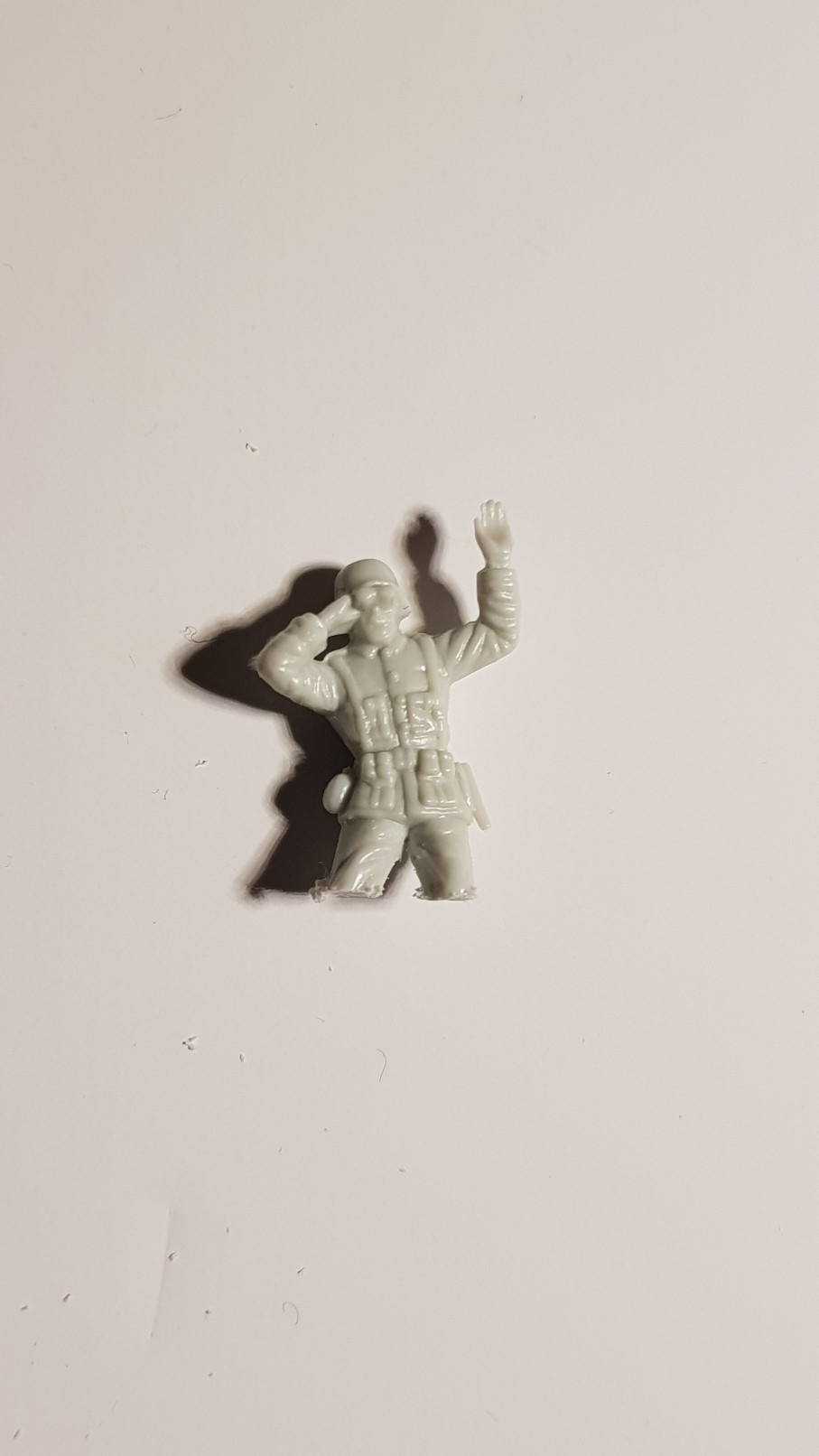

Danach musste die kleine Figur mit Fernglas dran glauben! Ruck Zuck waren die Beine ab und der erhobene Arm um den Späher in die geöffnete Luke zu setzen. Mit ein bisschen Spachtelmasse wurde die Lücke am Arm geschlossen.

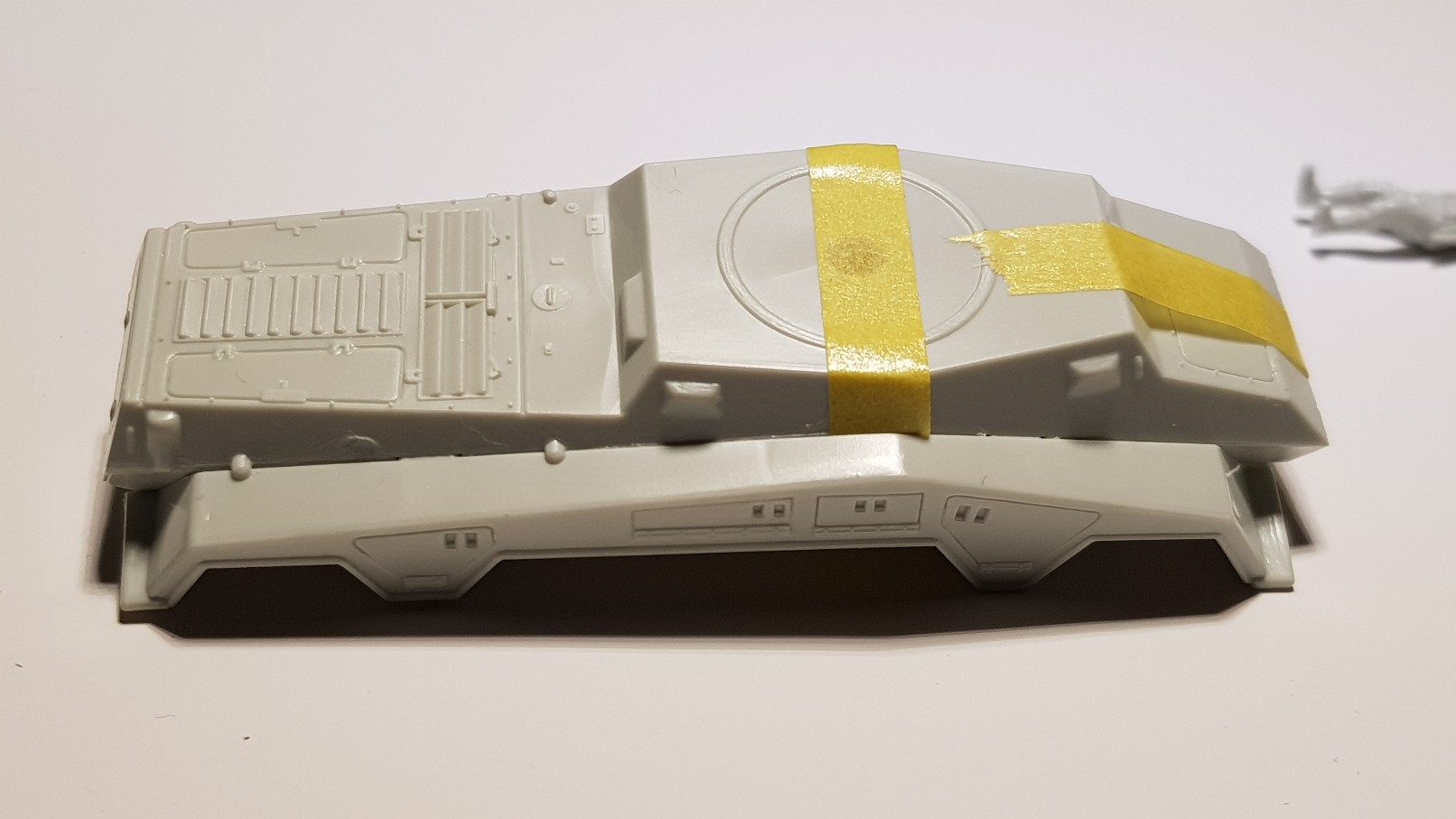

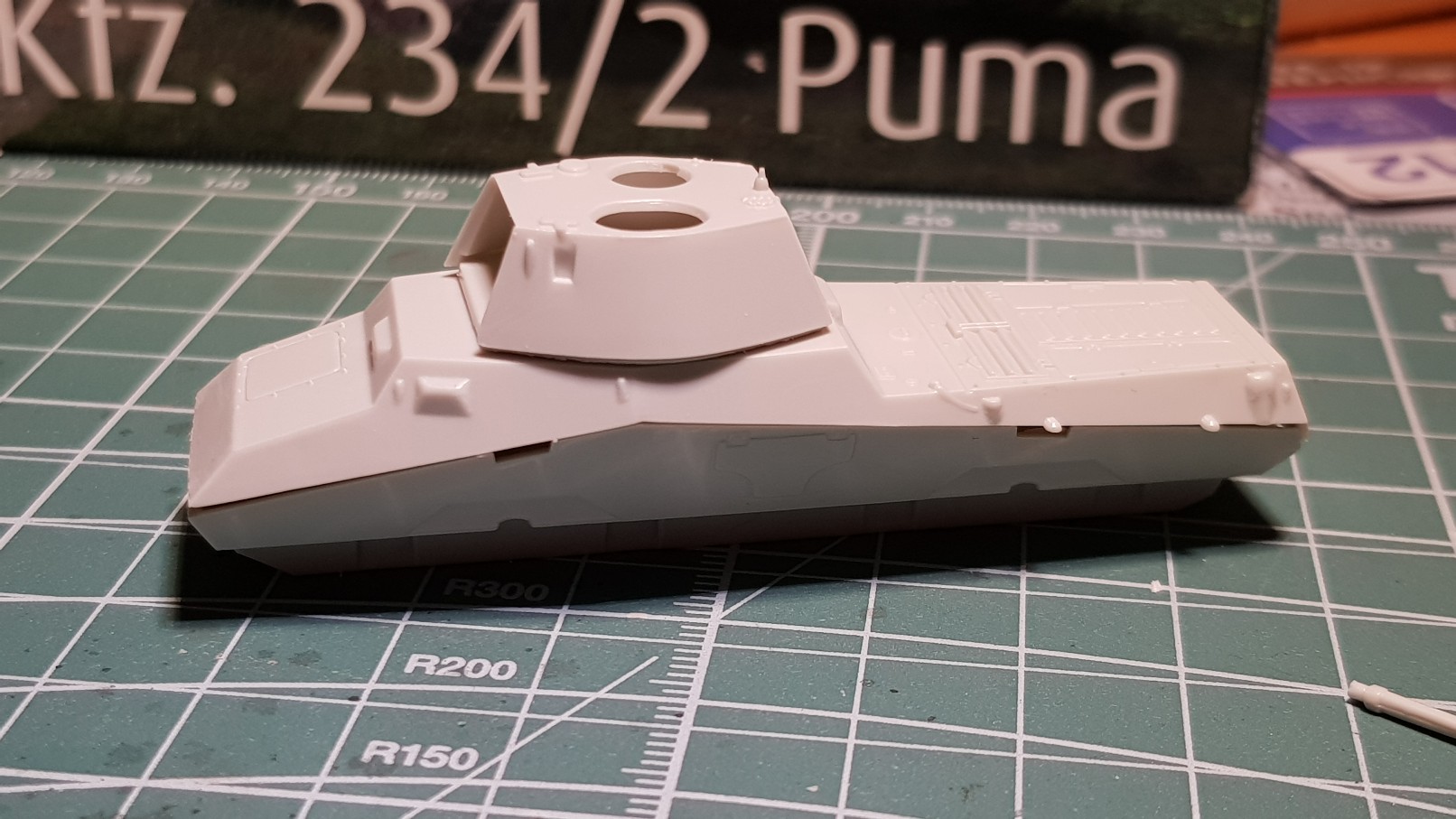

Nun folgte der fahrbaren Untersatz. Dafür wurden Ober und Unterteil sowie die Seitenschürzen nacheinander aneinander gesetzt und mit sehr dünnflüssig Kleber verklebt.




.

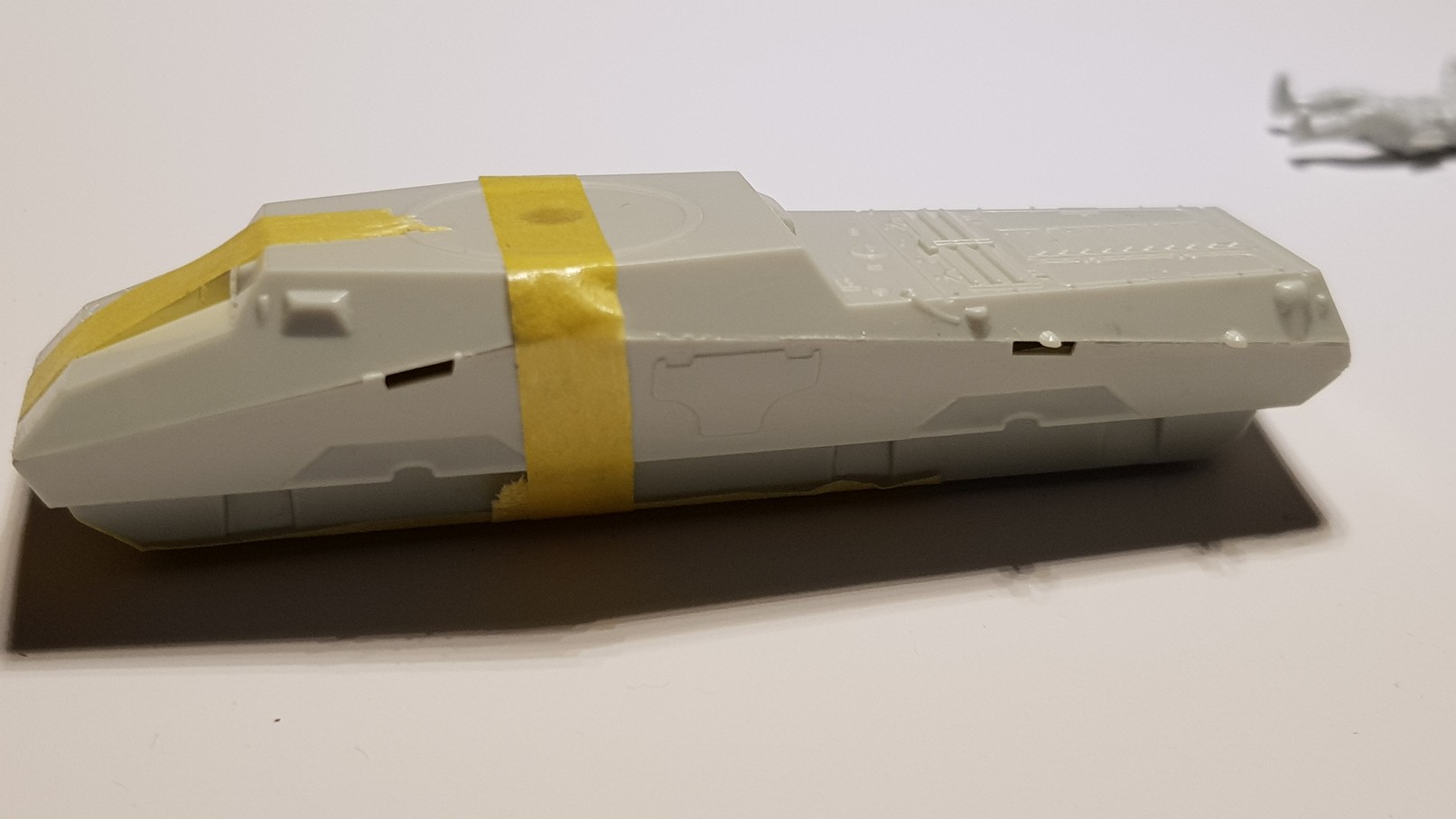

Natürlich wurde das Klebeband entfernt

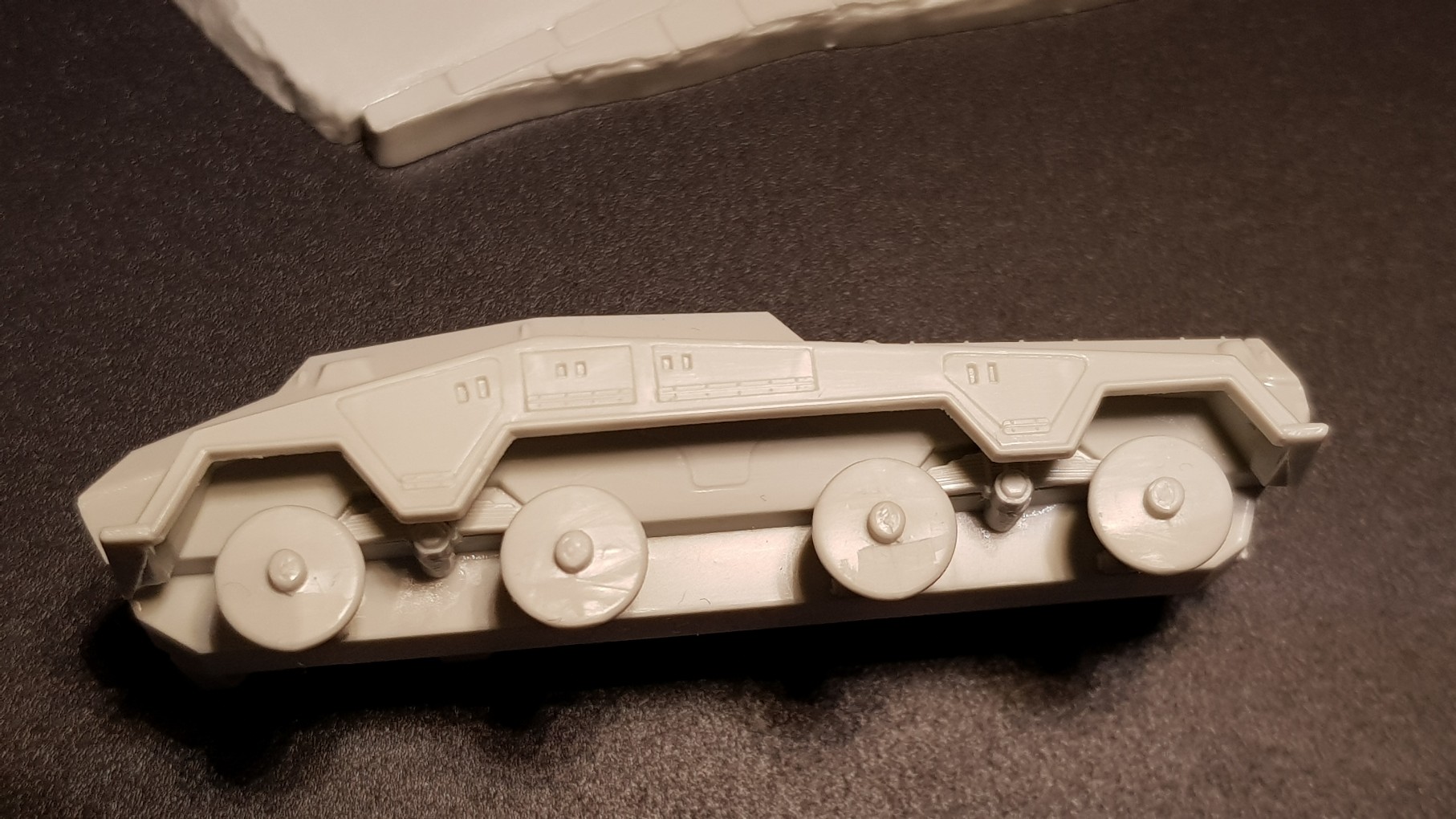

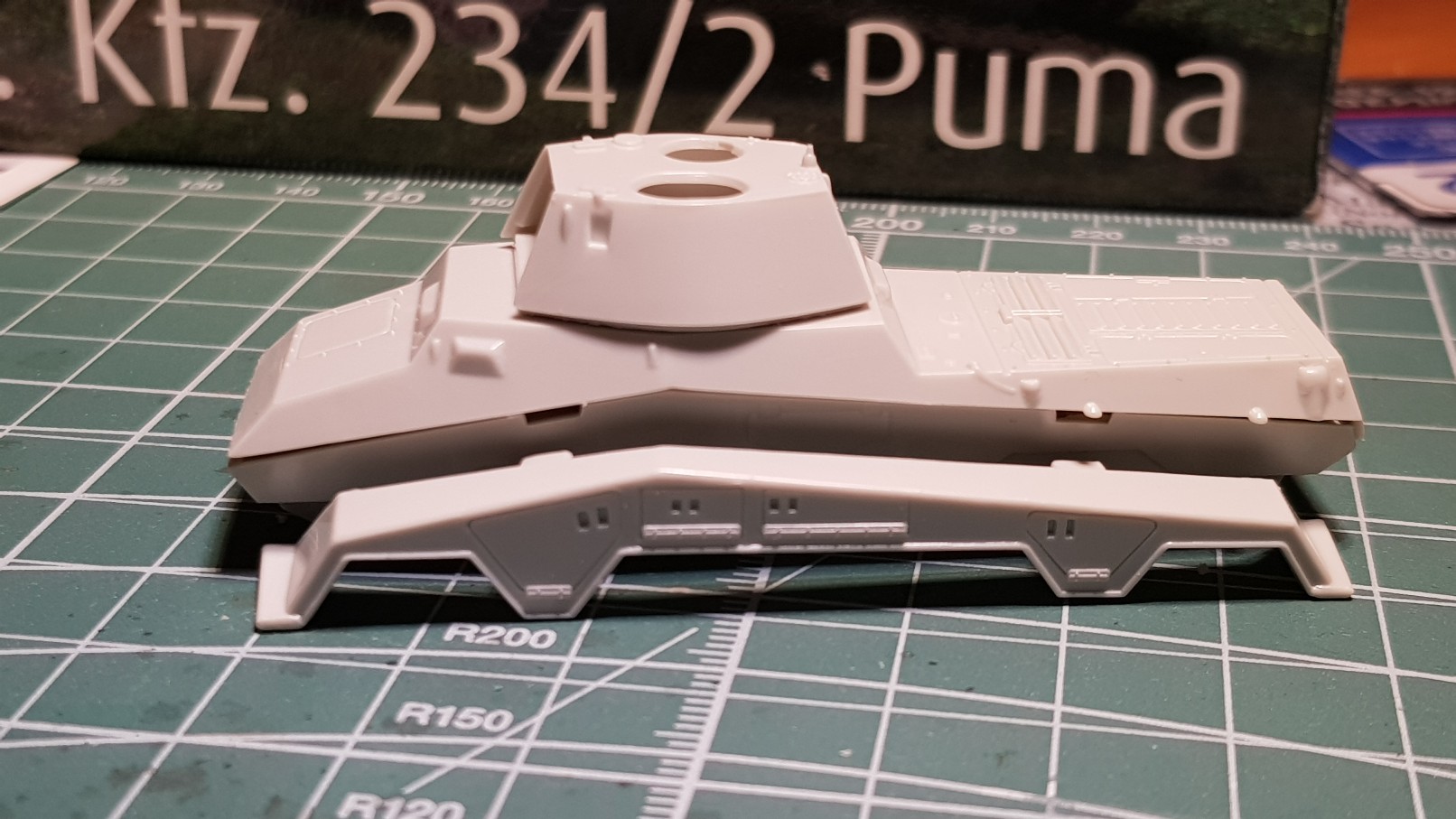

Die Bilder sind von der Anpassprobe.

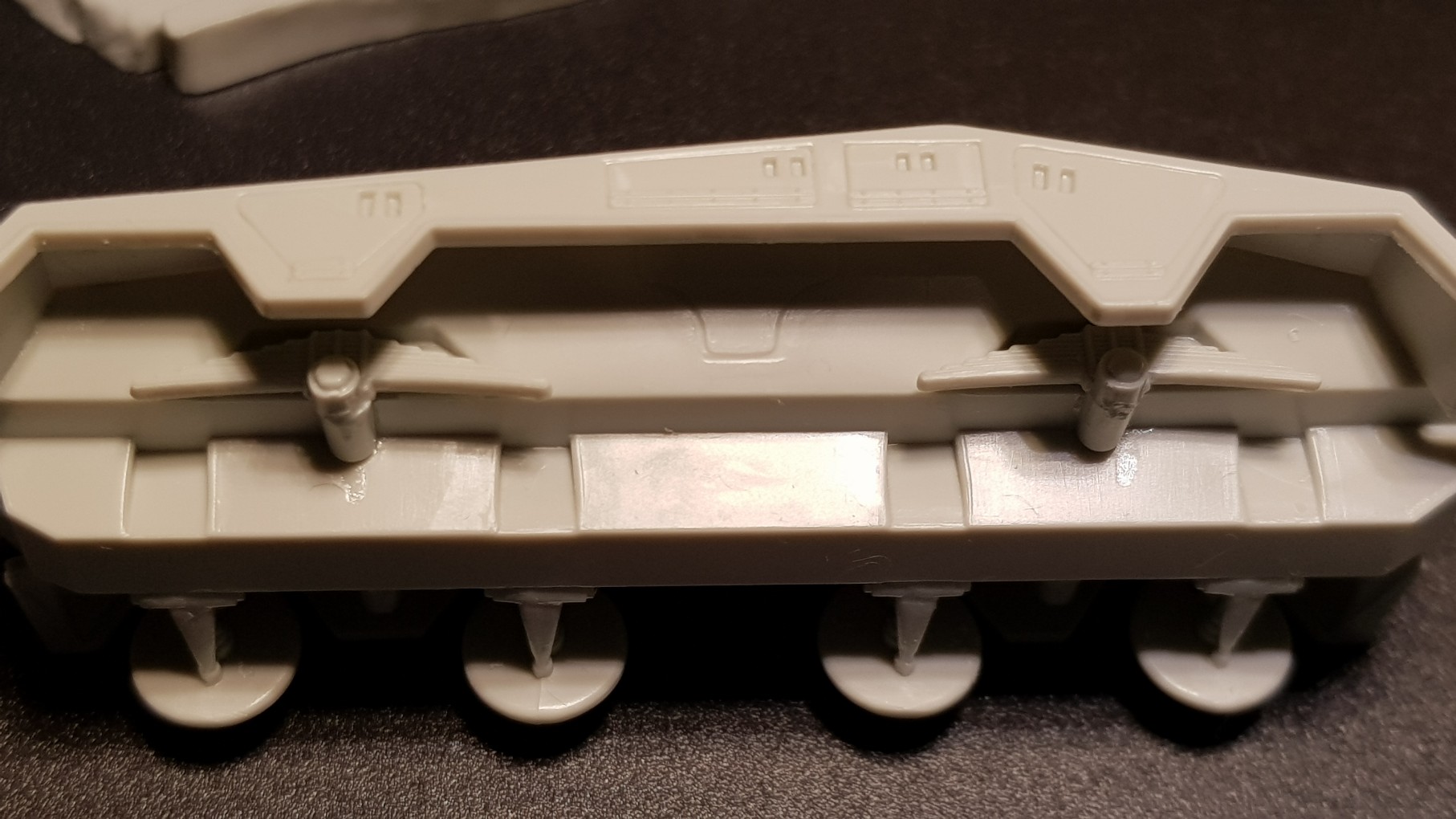

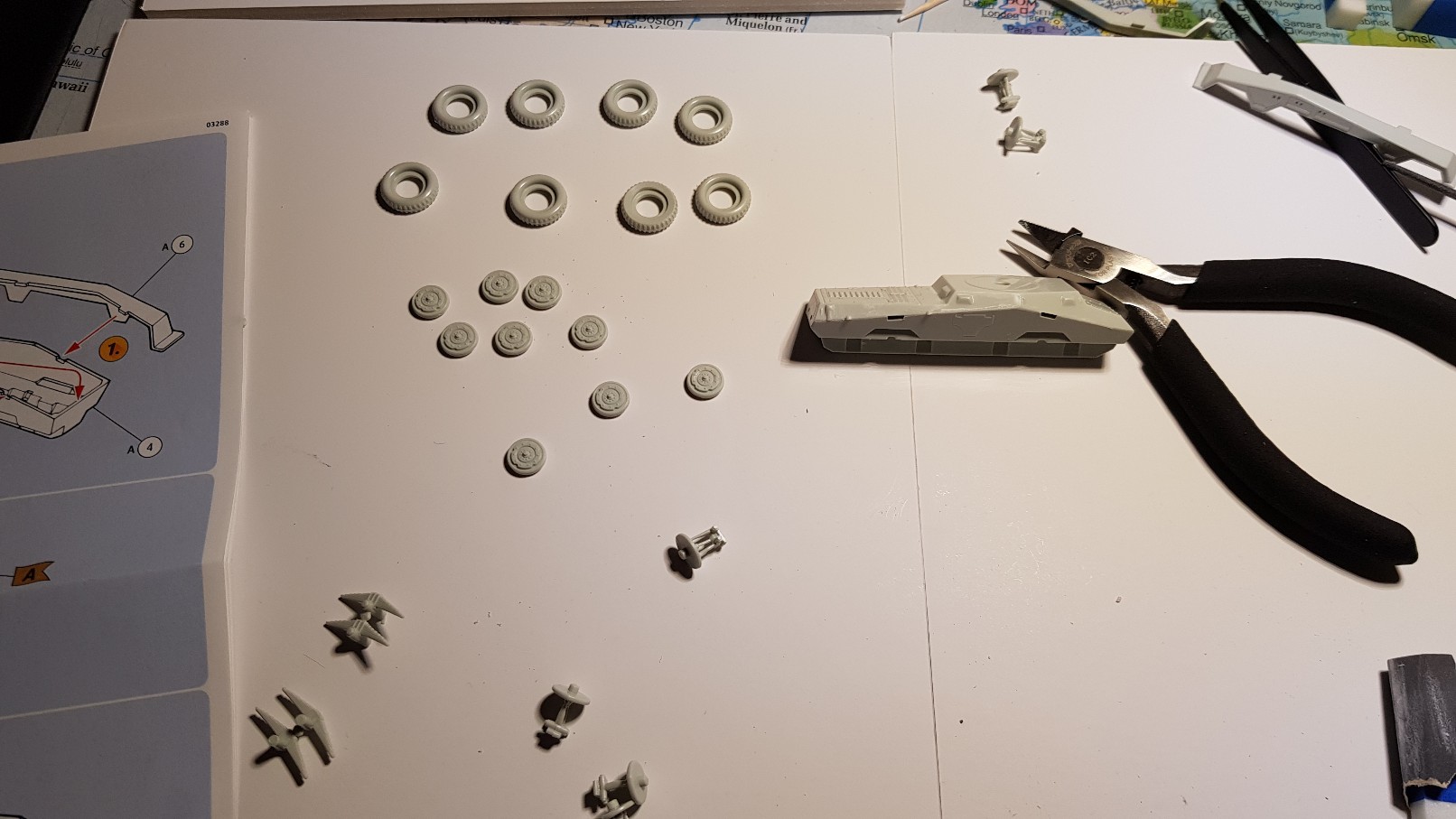

Danach folgten die Radaufhängungen Räder und Federn mit entgraten und säubern sowie feilen

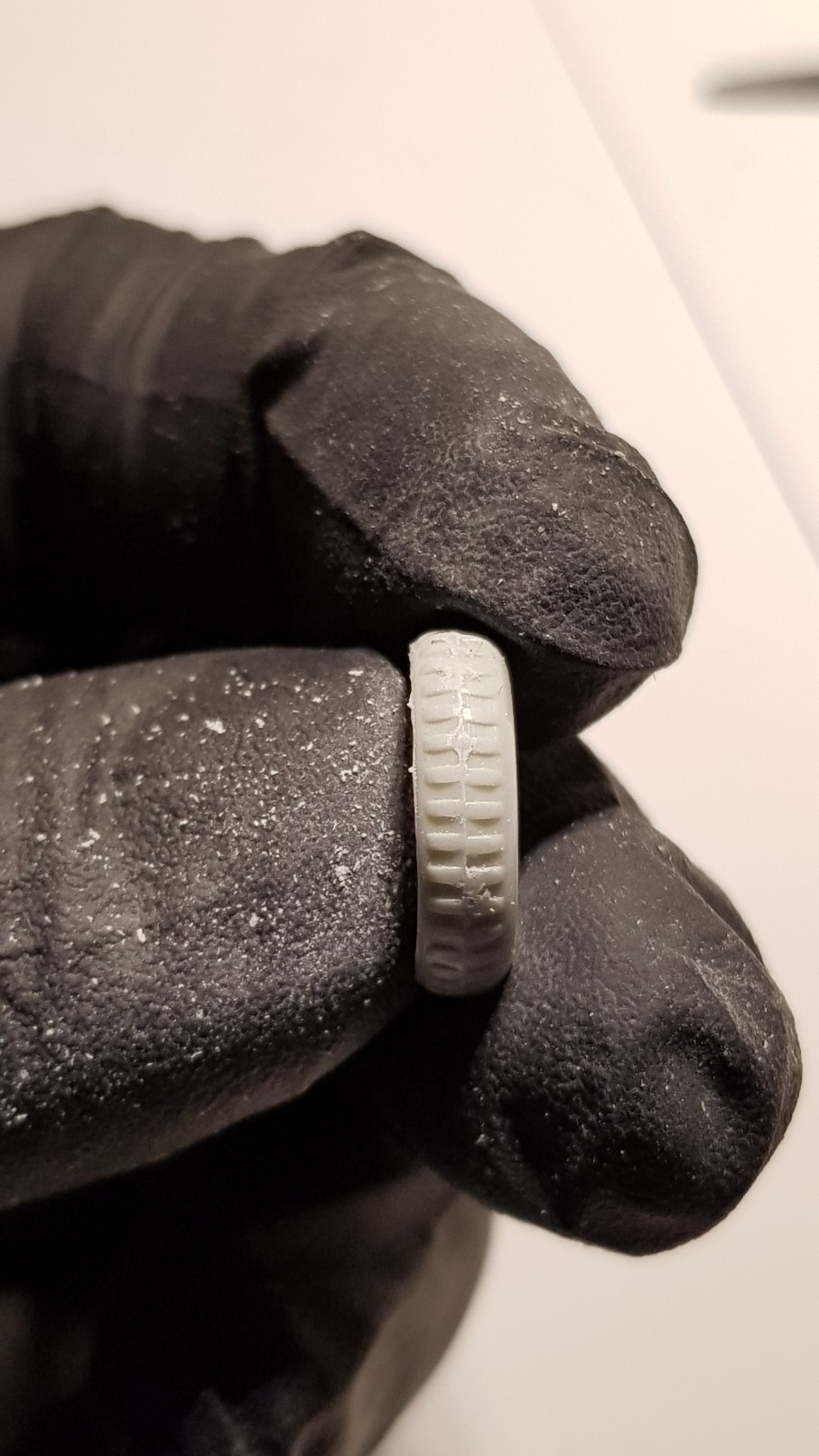

. Besonders die Reifen waren nervig weil genau in der Mitte des Reifenprofiles die Naht verlief.


daher Feile her und weg damit


.

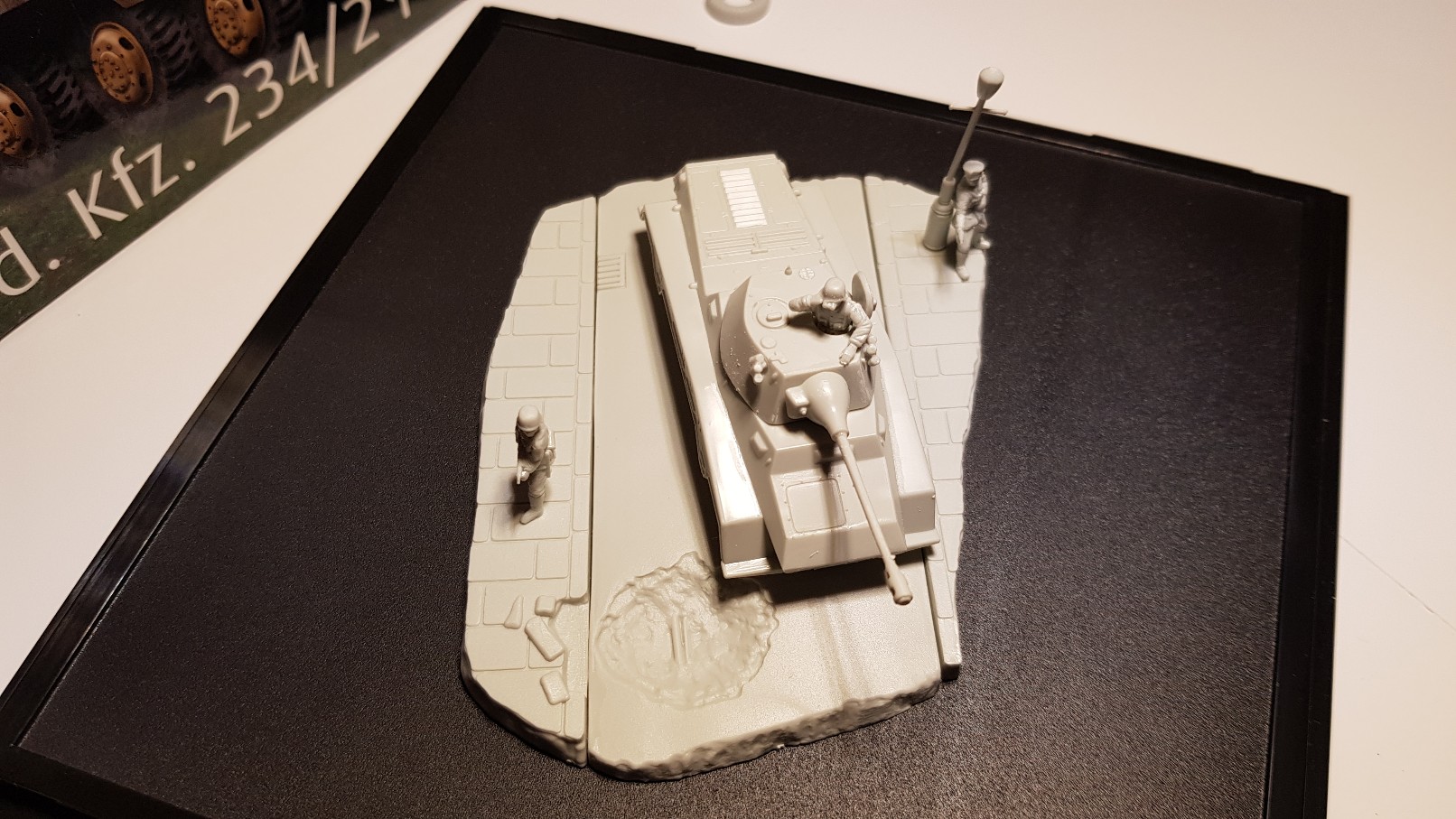

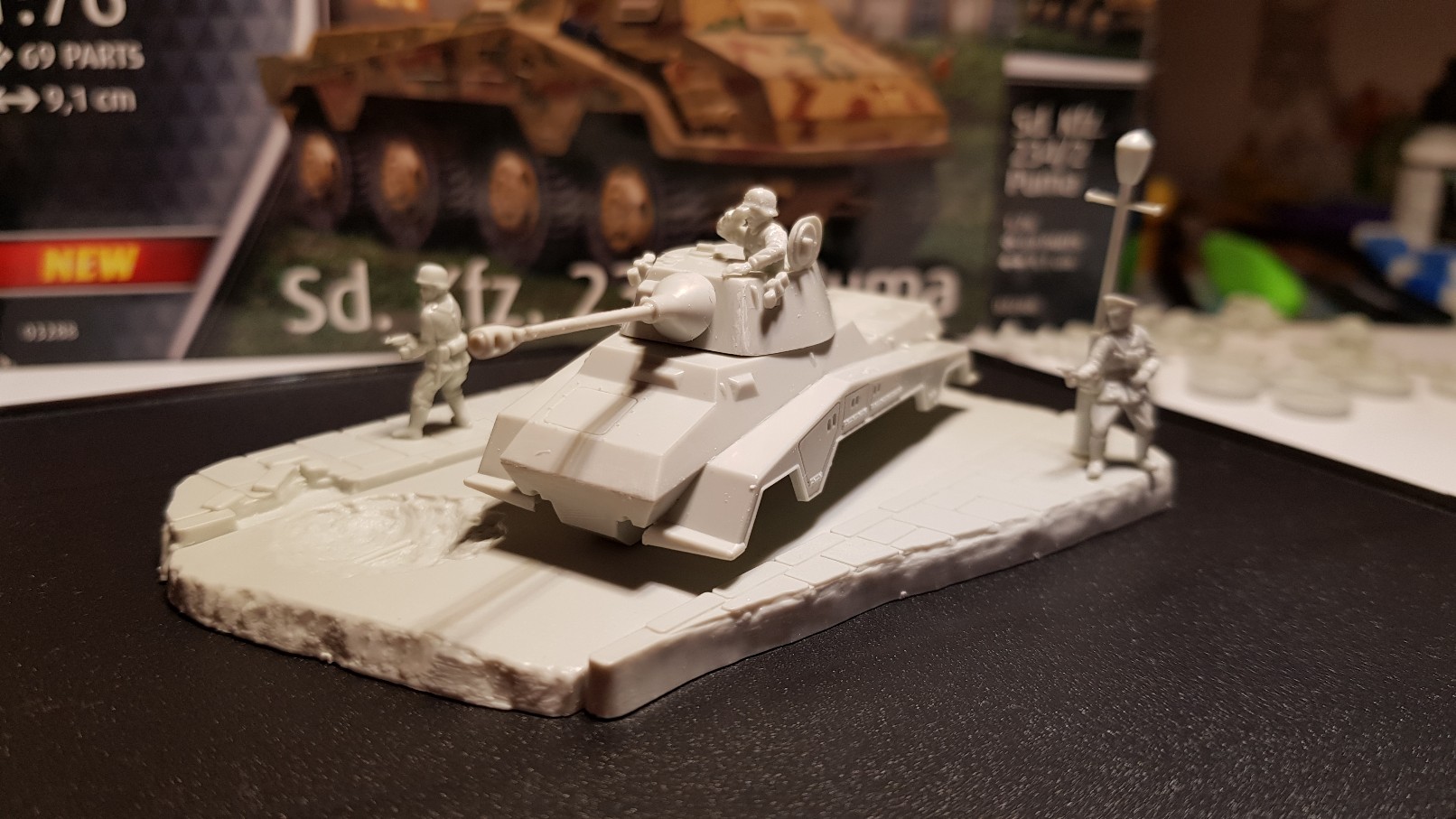

Zum Abschluss des Bastelabends wurde alles zur Vorprobe aufgestellt




.
Bisher macht der Bausatz echt Spaß
Liebe Grüße
Andi (einfacher als der Benutzername )

[mdl]

Ja erneut allererste Sahne Andi !!!
Hier kann dein Namensvetter mit "y" hinten genau sehen wie es richtig geht. Gute Idee mit dem Kommandanten im Turmluk . Würde vielleicht noch den Stahlhelm so abfräsen/schaben/schneiden das ein Barett daraus wird und Kopfhörer herausmodelieren Auch die Uniform am Oberkörper ein bisschen anpassen d.h. Patronentaschen weg fräsen, denn mit so ein bisschen Bildhauerei die Du sicher locker hinbekommst ist es perfekt. Das Profil der Vollgummireifen, super das Du es entgratet hast, hatte oftmals an der Trennlinie eine Abstufung es war also nicht durchgehend parallel eingeschnitten. Da war Matchbox nicht ganz so exakt ,es gab aber auch solches wie bei Dir und bei diesem Maßstab ist das vollkommen OK. Auf alle Fälle mache bitte weiter so , allein schon um deines Namensvetter willen ! Und Danke für die professionelle Vorstellung natürlich !!!!

[Vedrfoelnir]

Vielen Dank mdl!
Die Idee mit der Umformung des Stahlhelms zu Barett und Kopfhörer fand ich genial! Aber auch als schwierig, weil ich sowas noch nie versucht habe. Jedoch muss ich gestehen dass ich die Idee so gut fand, dass ich mich gestern dran setzte und es einfach mal versuchte! Bei dem Maßstab von 1:76 sind die Figuren so verdammt klein, war ne echte Herausforderung
Zuerst schaute ich mir ein paar Bilder zum Vergleich im Internet an und danach zeichnete ich mit Bleistift die Umrisse für die Kopfhörer und den Bügel auf den Stahlhelm



Danach schnitzte ich drauf los ohne Erfahrung damit zu haben.

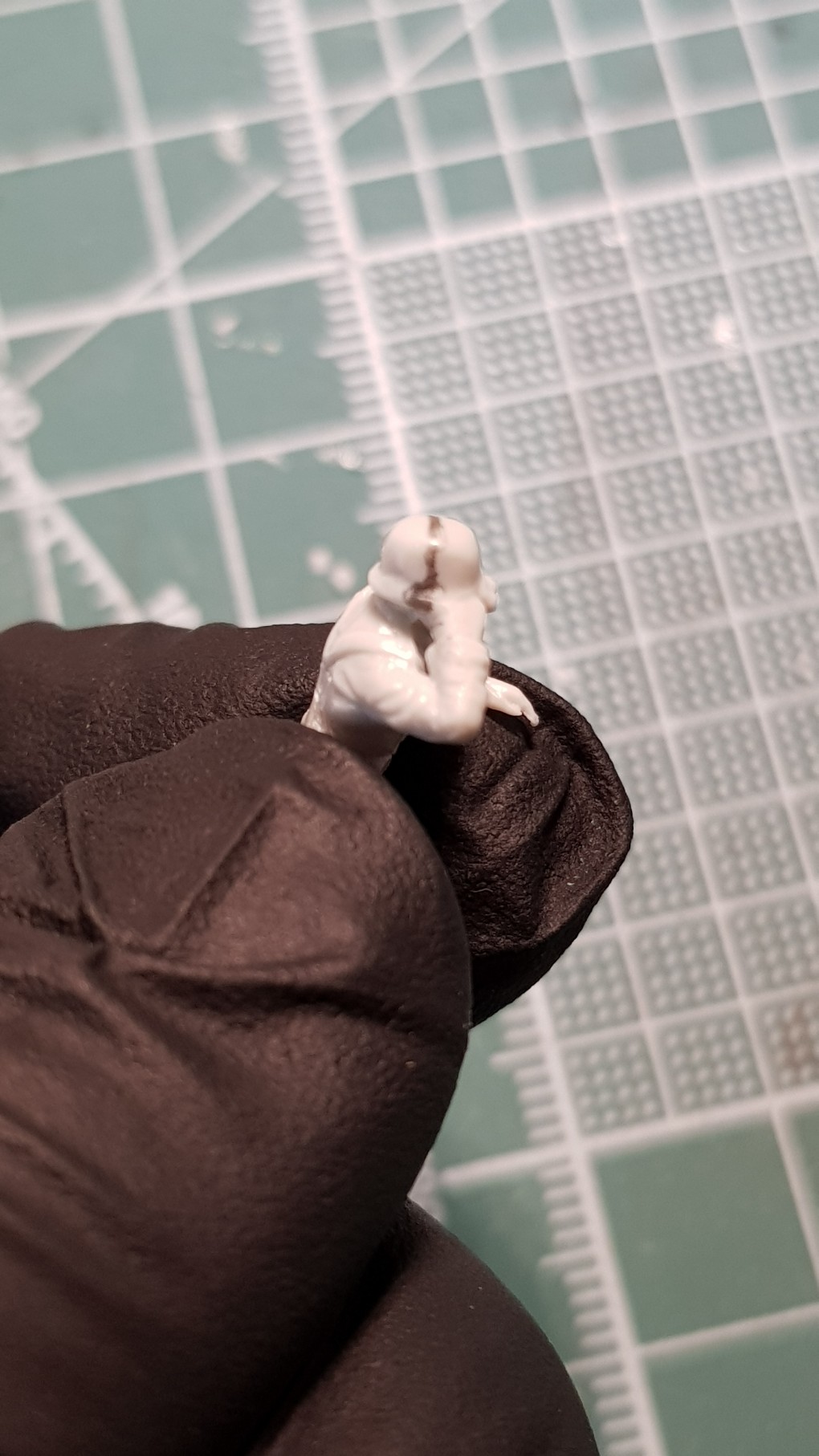

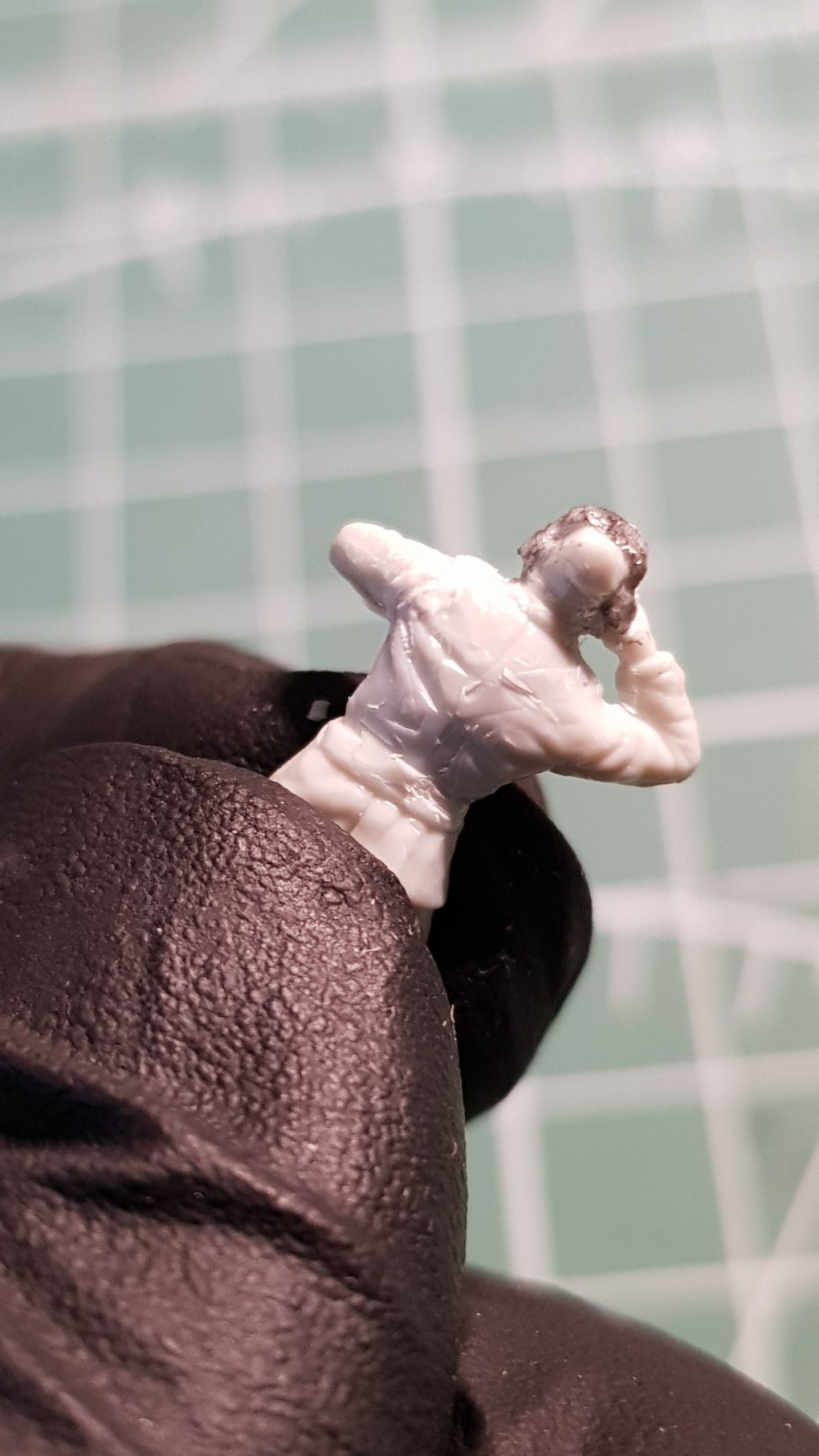

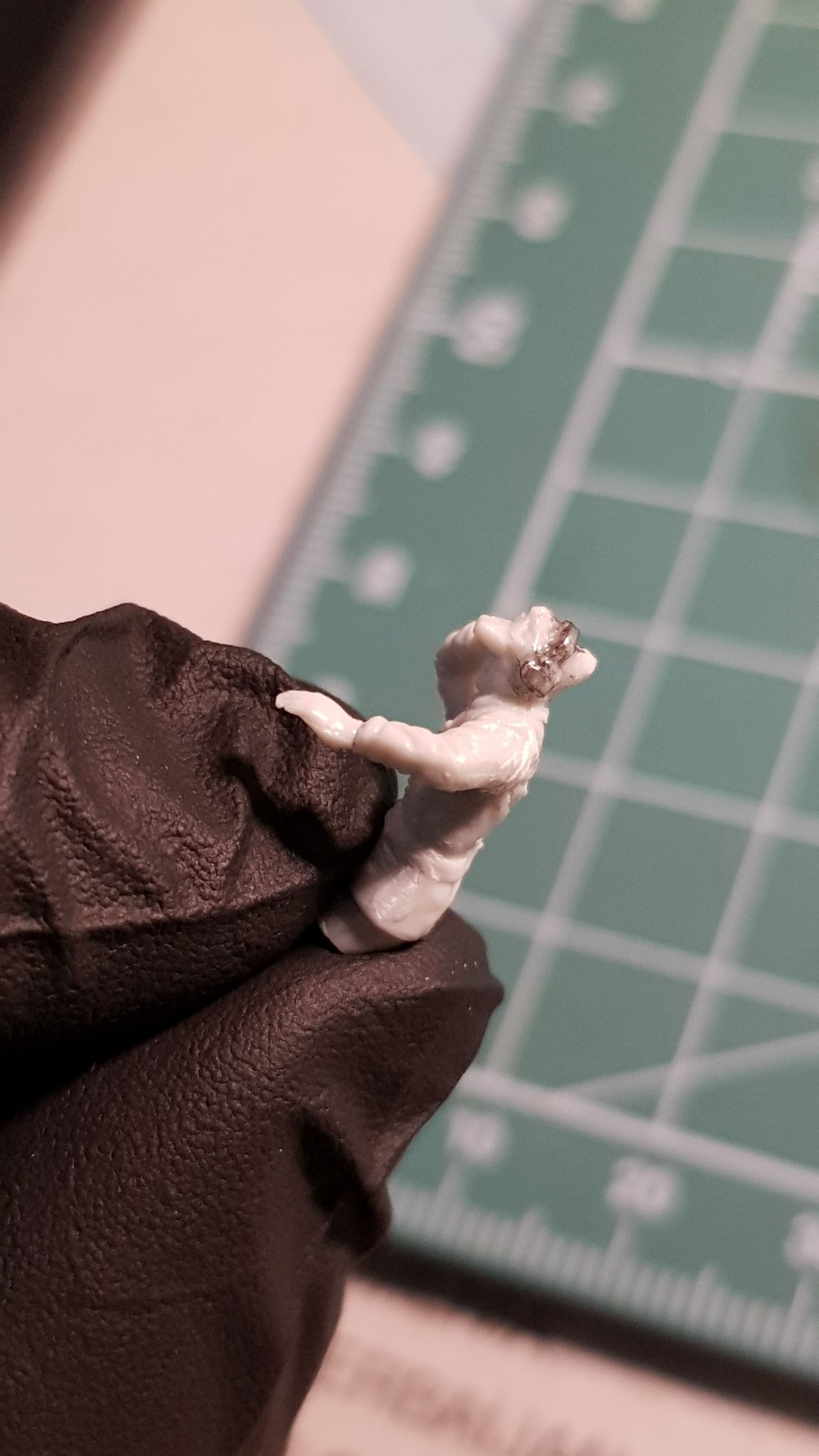

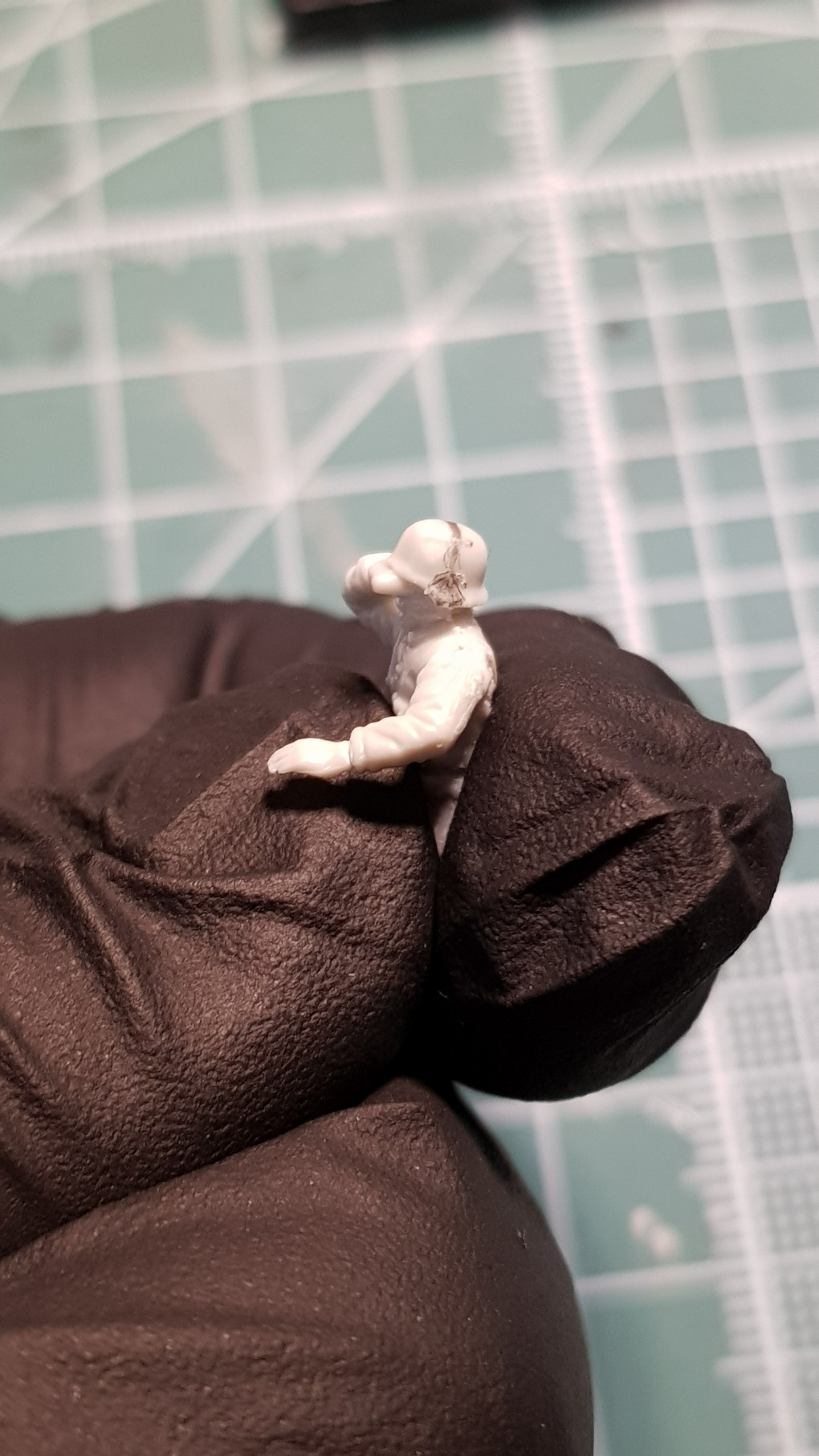

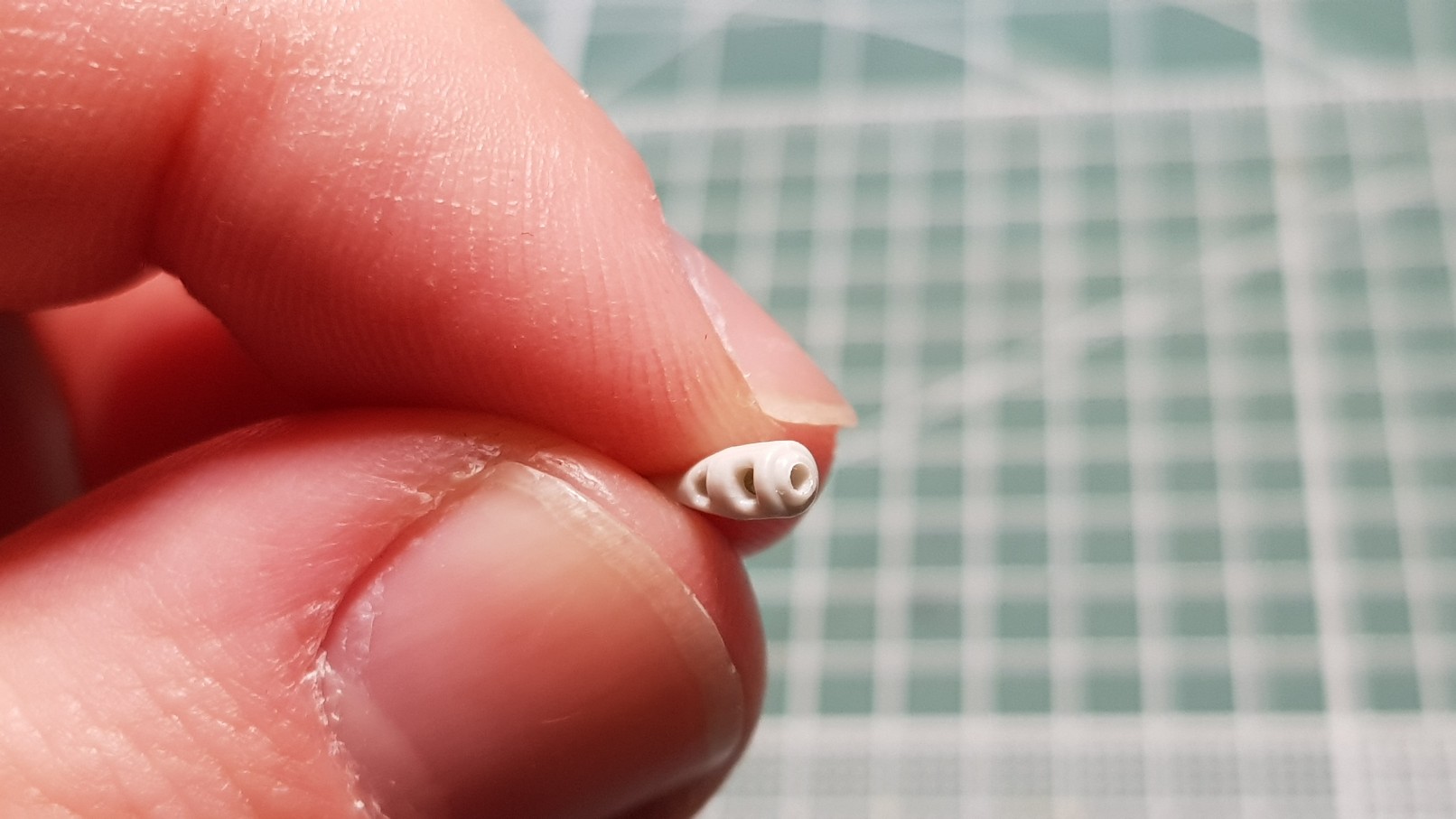

Nach einiger Zeit sah dann das Ergebnis so aus




Habe damit man Kopfhörer und Bügel besser Unterscheiden kann vom Rest diese mit einem Bleistift angemalt.
Für den Erstversuch finde ich es ok. Mit mehr Übung würde man es bestimmt besser hinbekommen. Vor allem weil diese Figur wirklich sehr sehr klein ist.

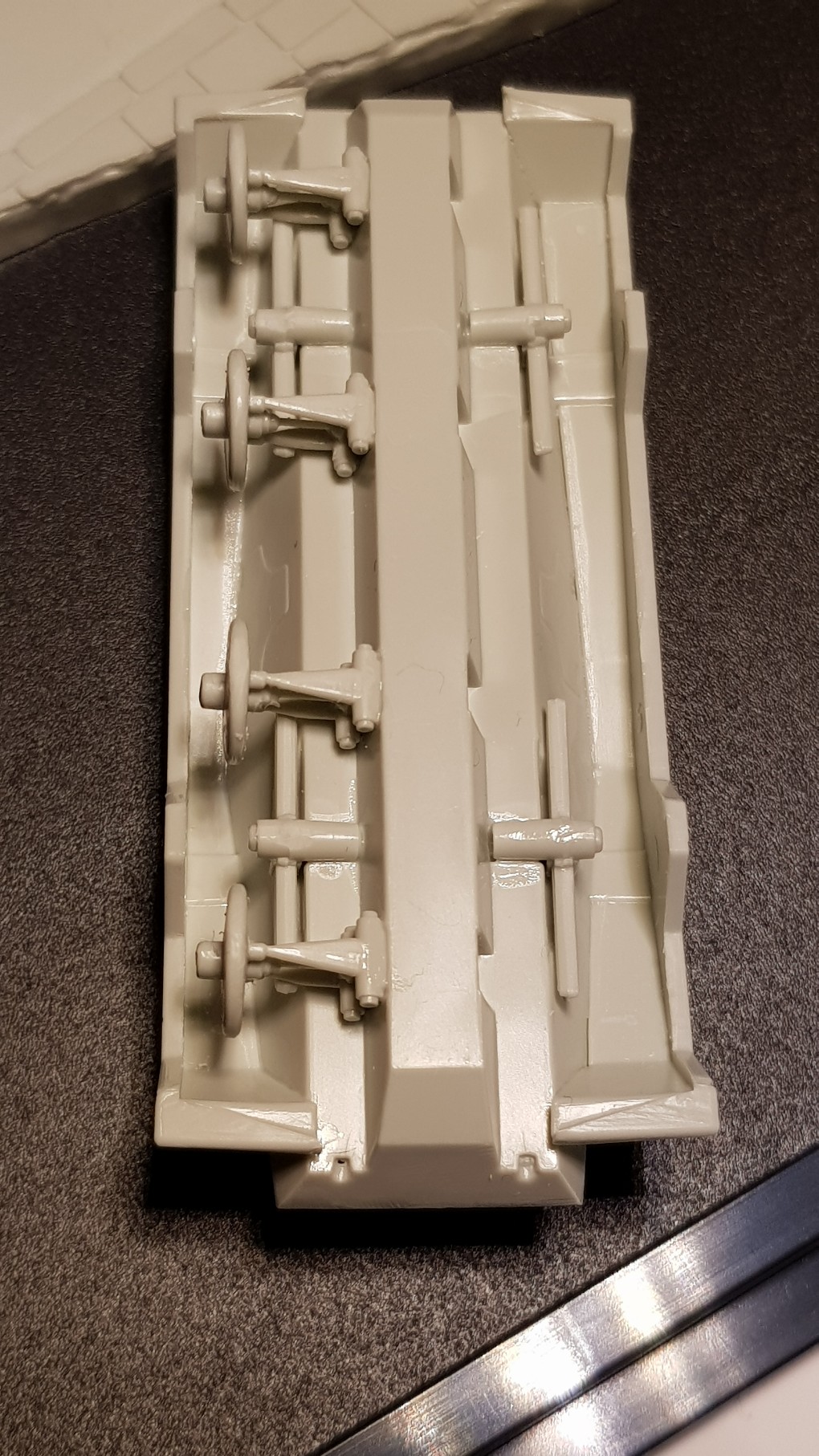

Danach setzte ich mich an die Radaufhängungen. Entgraten, feilen, anpassen und ans Modell kleben.




Natürlich musste man ein bisschen aufpassen das alles sauber und ordentlich gereiht ist, damit auch später die Reifen vernünftig in der Spur liegen
Danach folgten am Heck die Aufbewahrungsboxen an den Seiten und an der Front der Metallbügel.

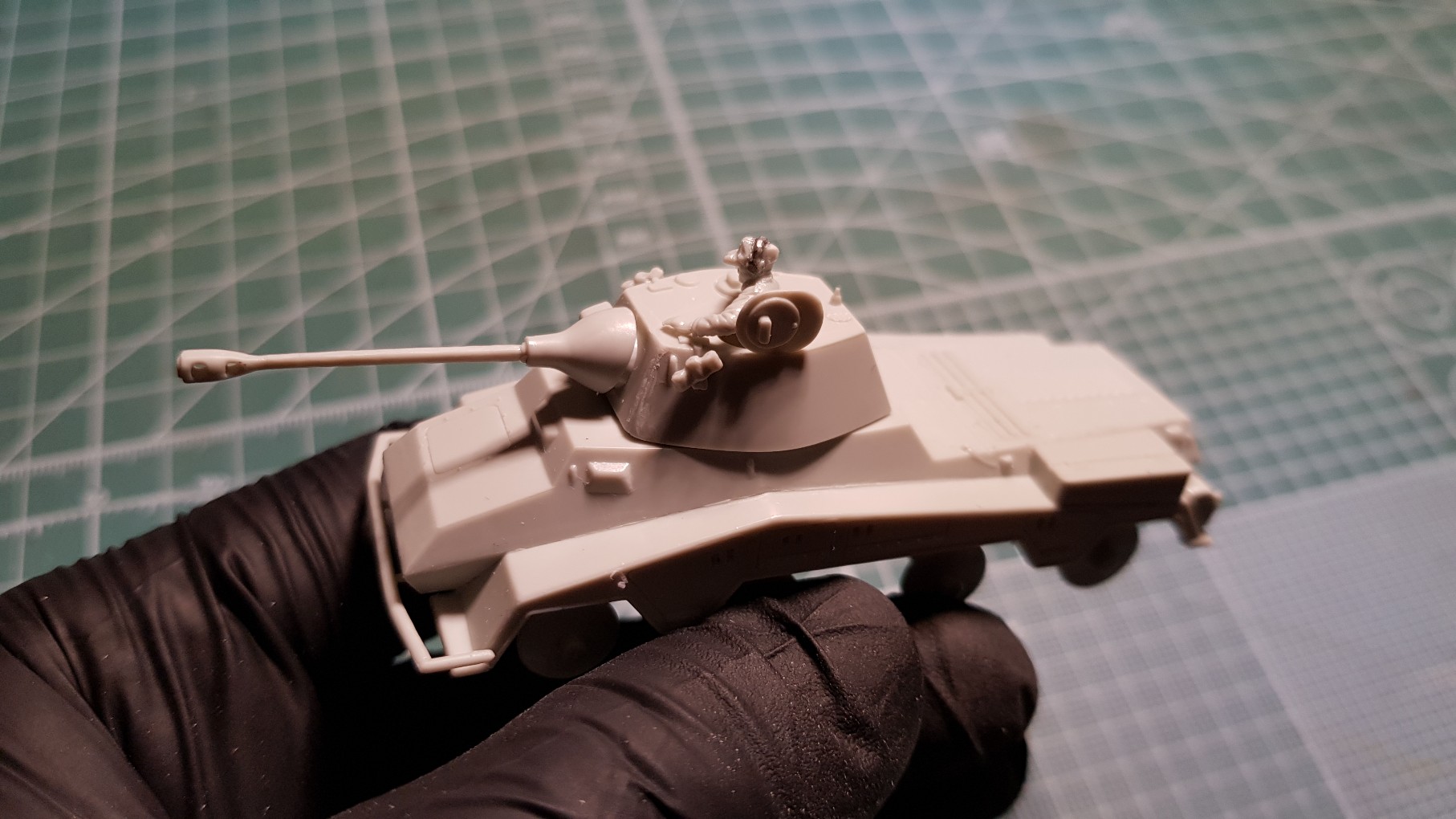

Hier der bisherige Baustand des Puma mit Kommandant in der Luke


Hoffe sehr dass es gefällt.

Liebe Grüße
Andi

[mdl]

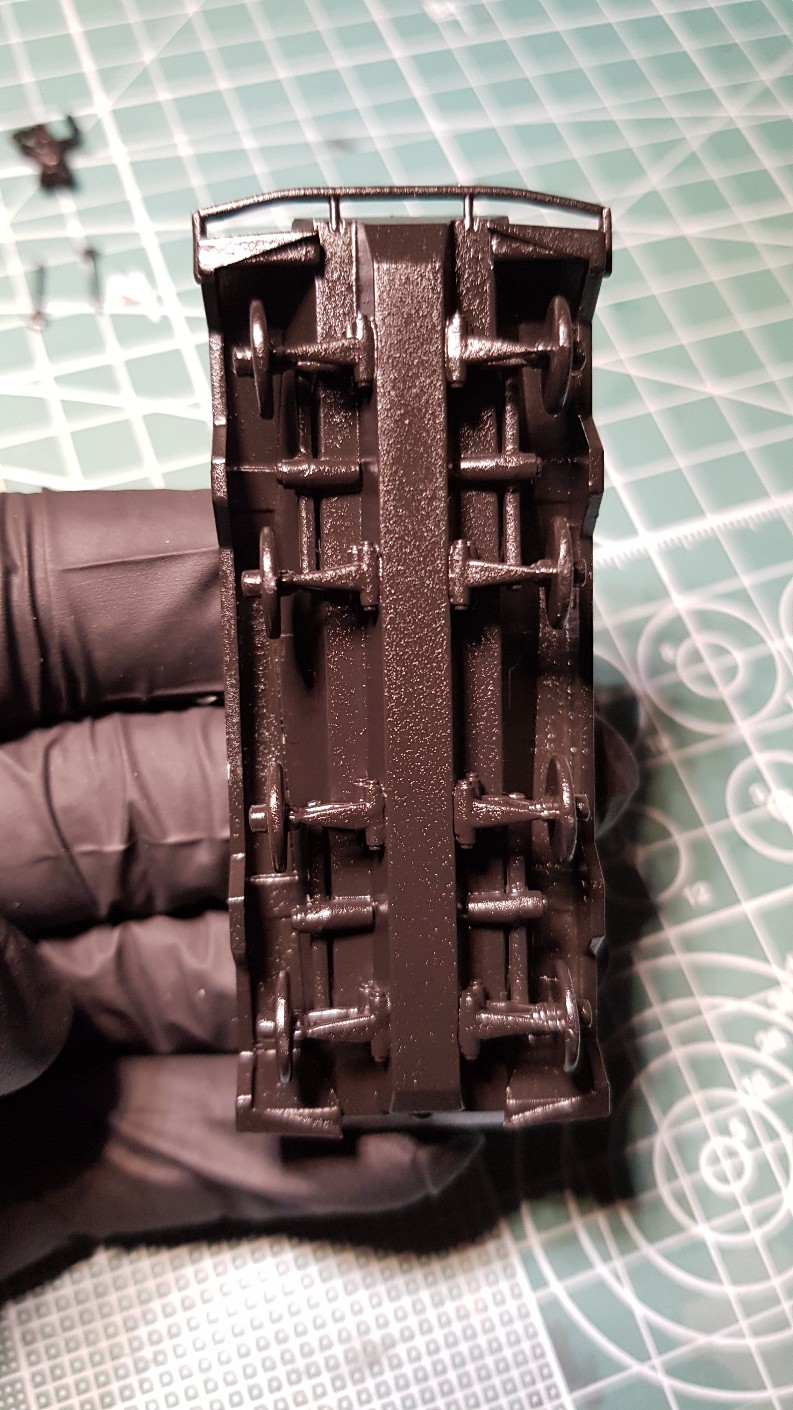

Ja super Andi wusste doch das Du es schaffst! Mit etwas Übung und richtigem Werkzeug geht's z.T. auch mit der Minibohrmaschine und aller feinsten Fräsern. Die Kommandanten trugen ja ein Barett bei Dir sehe ich vorne noch was, sieht mir persönlich ein wenig nach einer Schirmmütze aus, ist aber sicher der vorgehaltene Feldstecher oder? Also dann bitte noch die Uniformjacke (falls noch nicht geschehen) noch etwas anpassen oder angleichen. Die Kopfhörer sind allerdings wirklich top geworden in dem Maßstab sowieso !! Ja am Chasisboden wären noch die "Lachen" des ?Flüssigklebers? zu entfernen wenn alles durchgetrocknet ist. Ansonsten harrt alles nur noch einer schönen Lackierung nebst ordentlichen weathering. Bin schon richtig gespannt wie es weitergeht ! Also bitte weitermachen es gefällt nicht nur, sondern sieht sehr sehr proffesionell aus, auch was die sehr gute Dokumentation angeht finde ich !

[Vedrfoelnir]

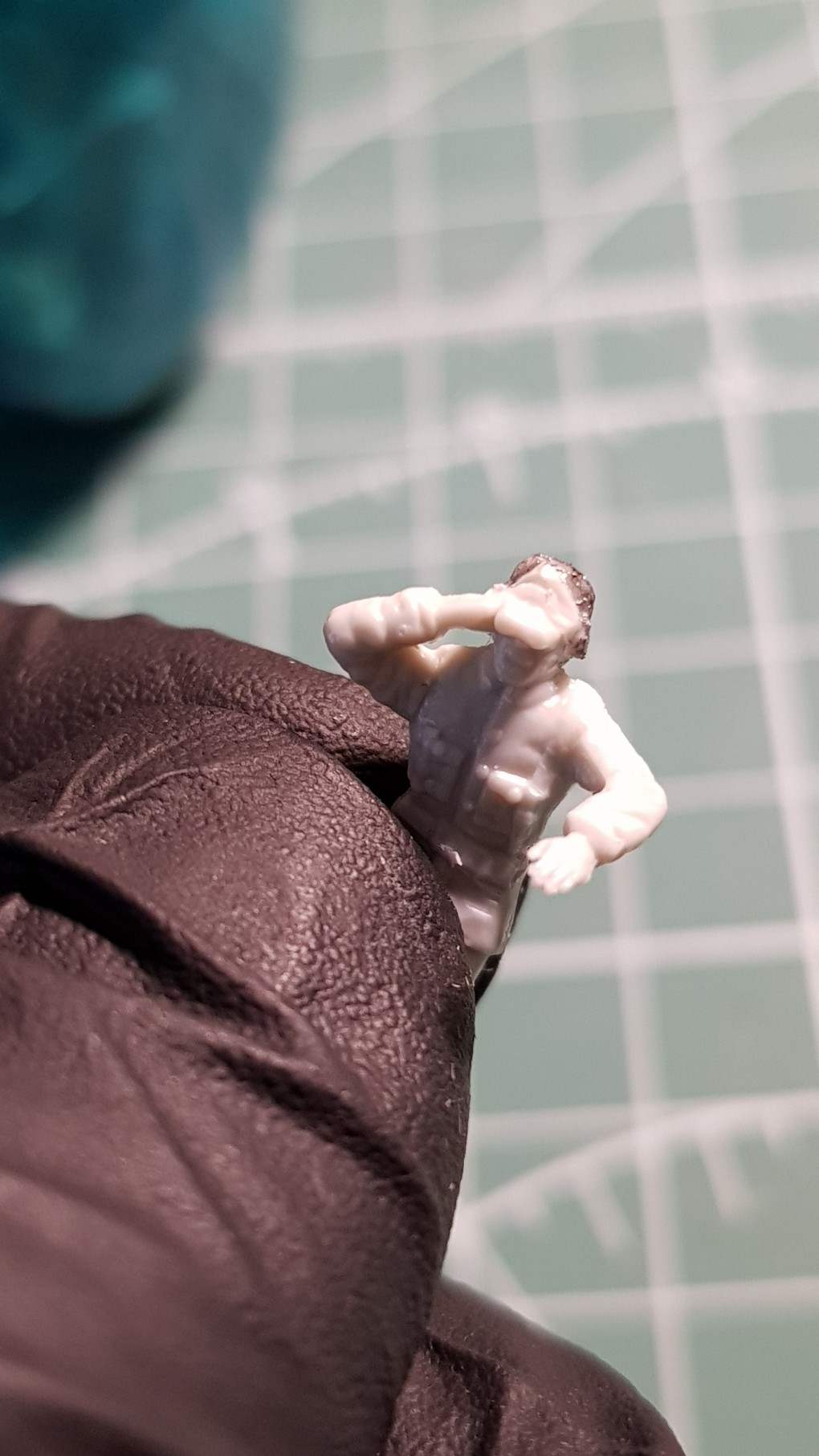

Habe die Mütze etwas nachbearbeitet. Jedoch macht der Feldstecher das ganze unbemalt zur Schirmmütze
Momentan warte ich darauf, dass der Primer trocknet.
Danach geht's dann an die Lackierung:)
Und herzlichen Dank für die Blumen. Über das Lob freut man sich
Lg
Andi

[mdl]

Ich habe zu danken Andi,
irgendwie hättest Du ja meinen Tip ja gar nicht zu befolgen brauchen . So aber hast Du wirklich noch das Maximum herausgeholt, denn es war absolut richtig eine der Figuren als Kommandanten zu verwenden, finde ich !

[Vedrfoelnir]

Weiter geht's

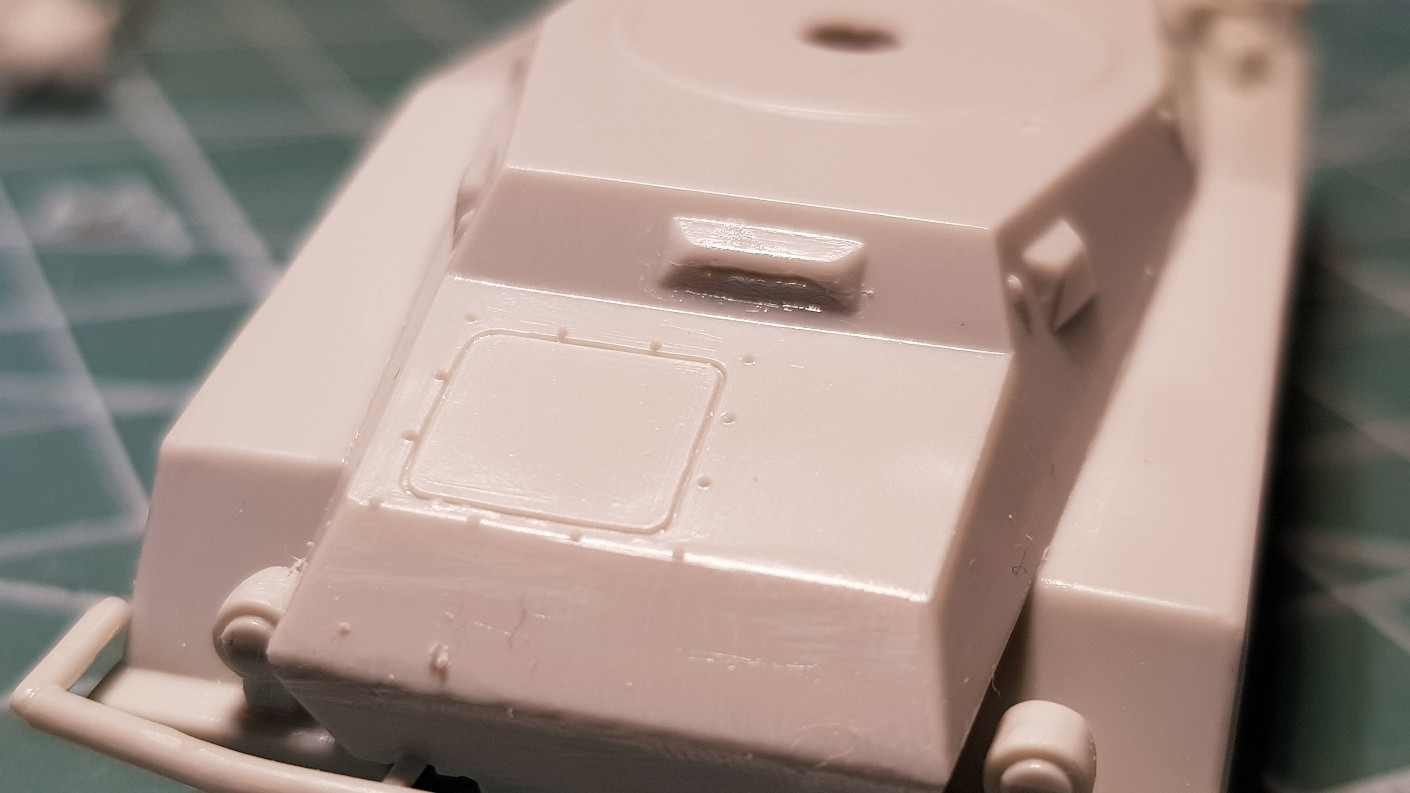

Vor dem Auftragen des Primers zog ich noch Rillen für die Sehschlitze

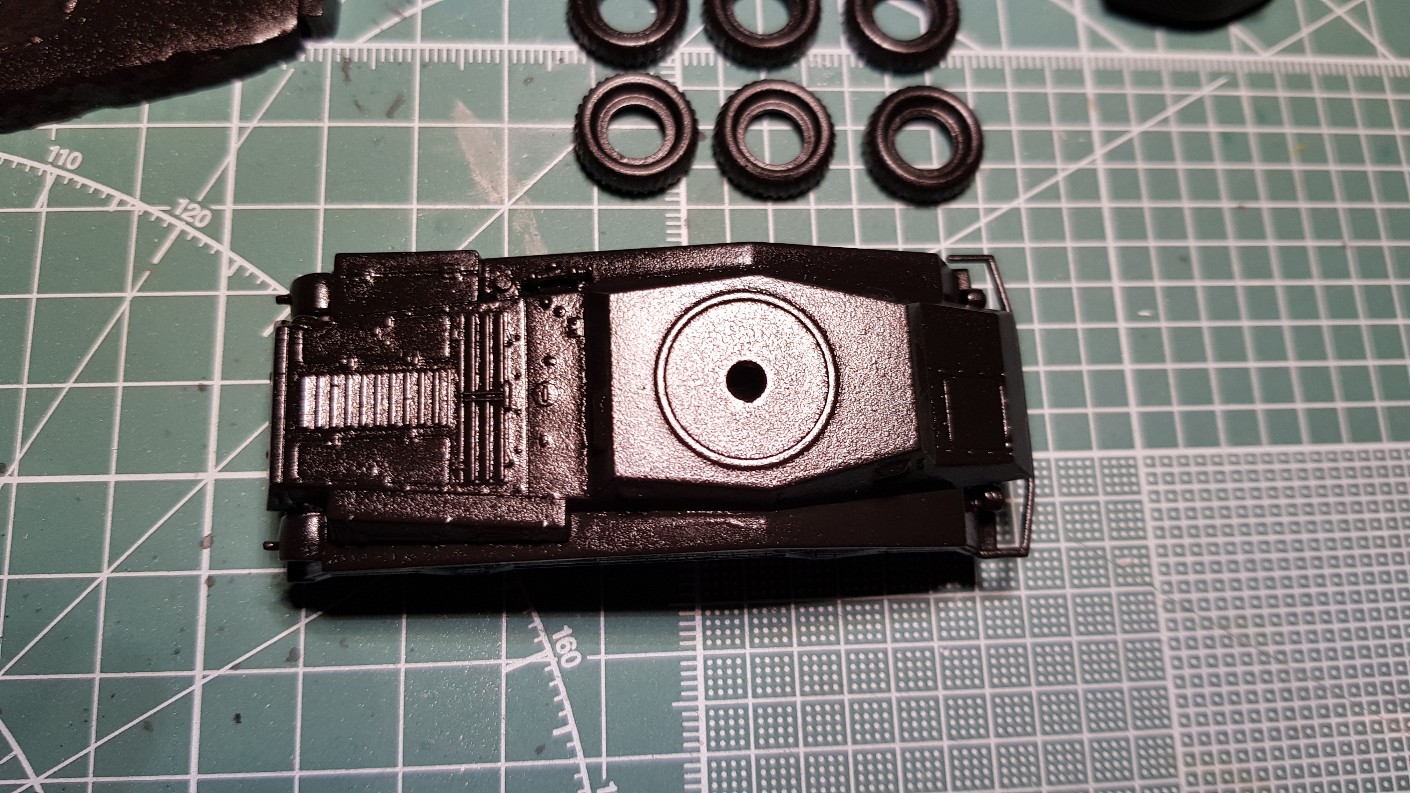

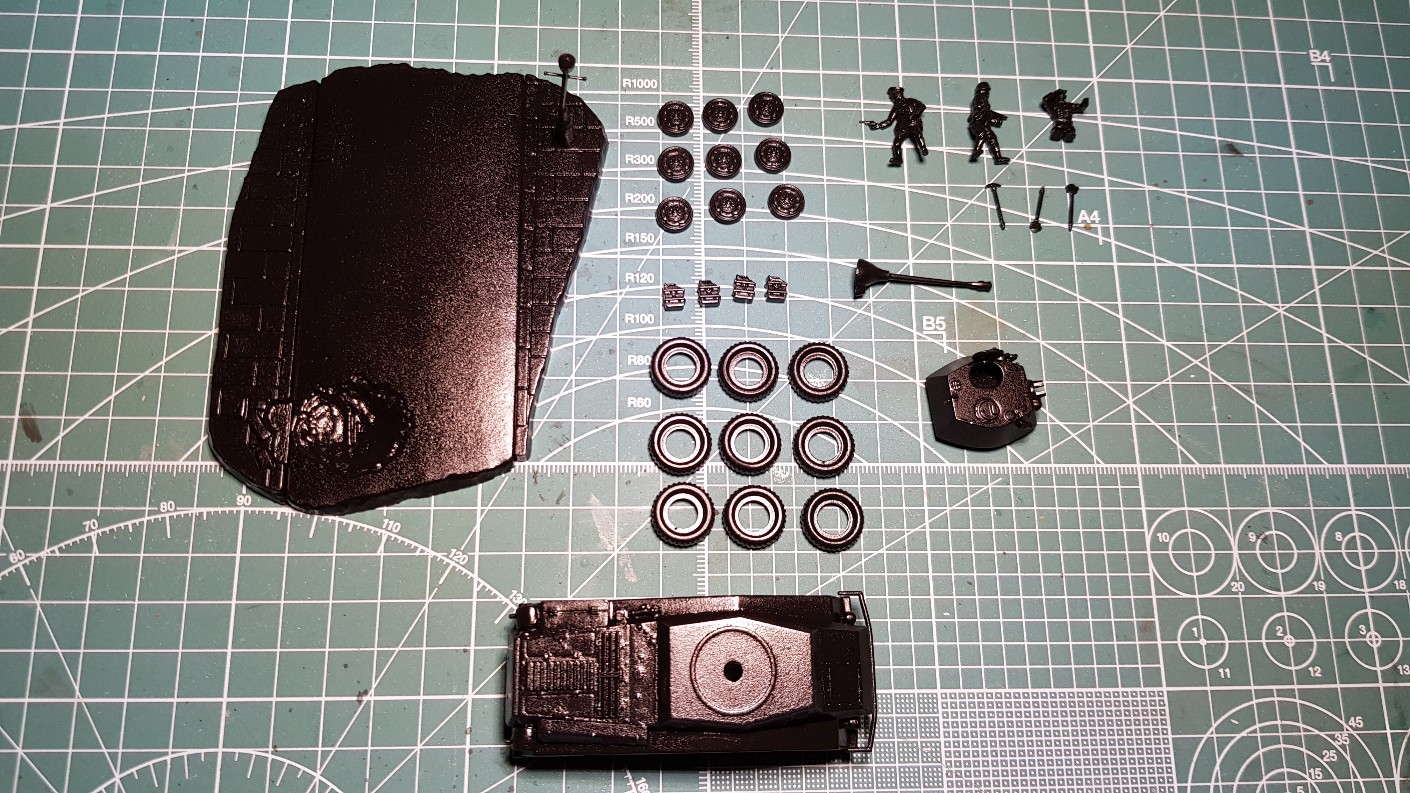

Als Primer benutze ich von Vallejo den schwarzen Primer. Mit etwas Vallejoverdünner versetzt wurde der Turm, das Chassis, die Figuren und die Räder sowie die Bodenplatte mit dem Primer grundiert.

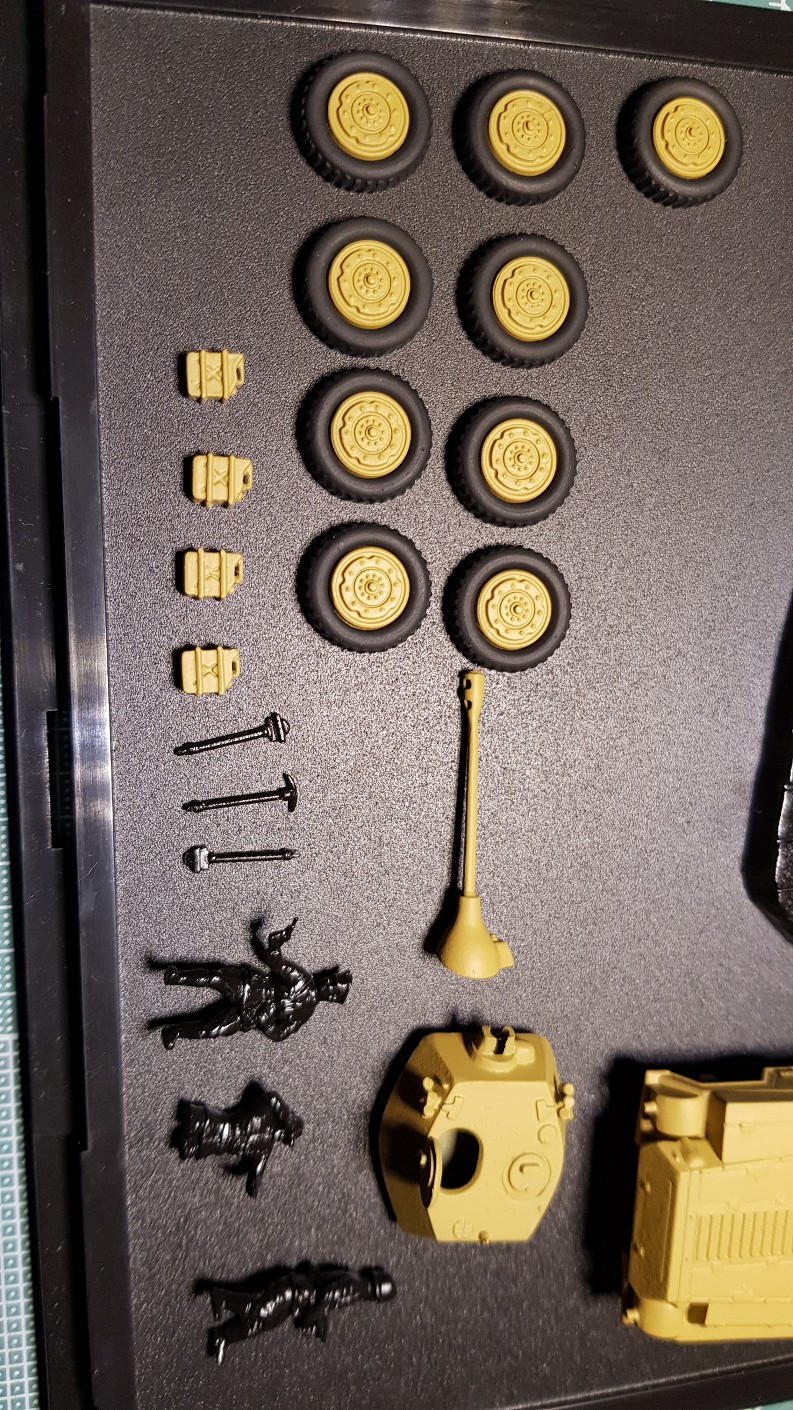

Nach einiger Zeit folgte darauf eine Schicht dunkelgelb

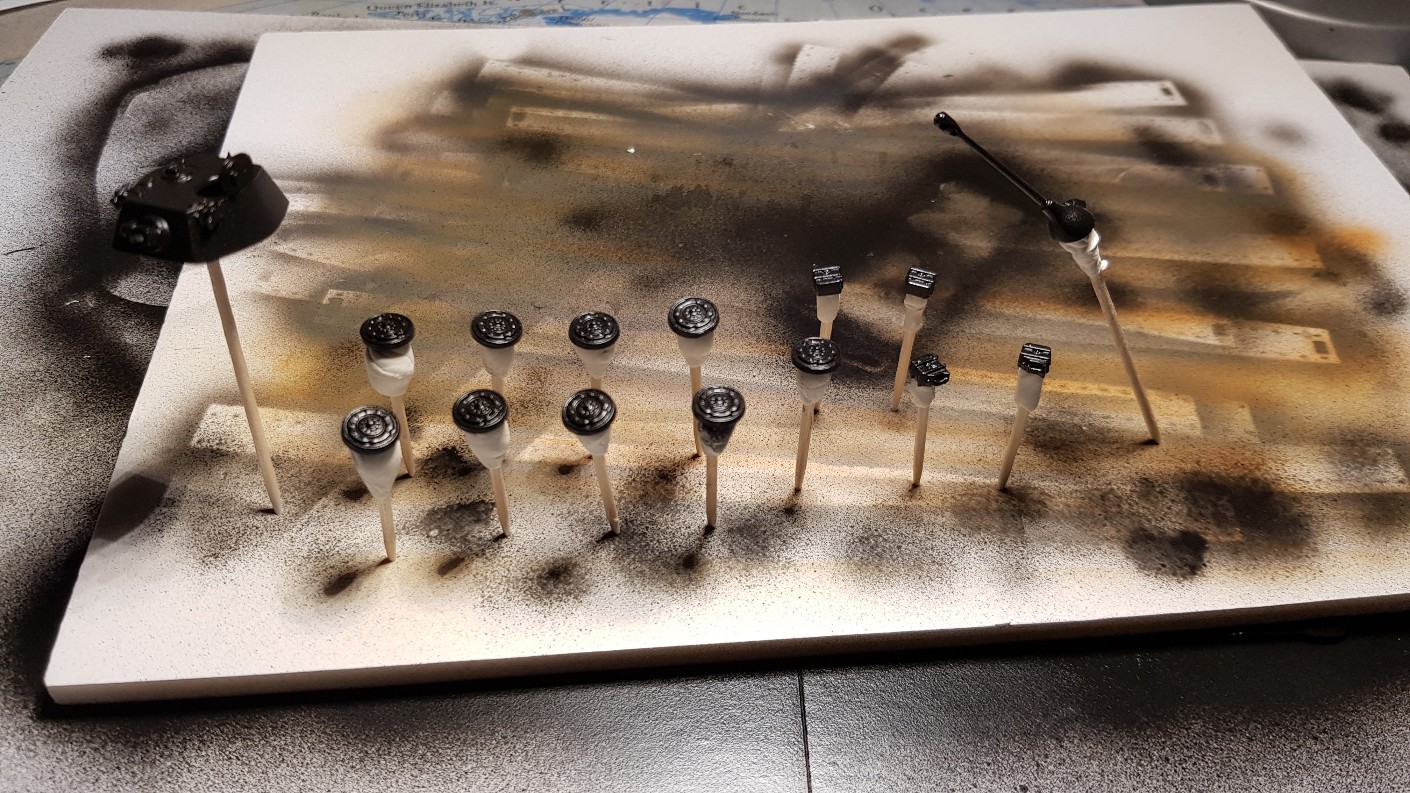

Alle kleineren Teile wurden auf Klebriger Knetmasse an Zahnstochern zum lackieren geklebt und los ging es


Die Reifenringe wurden mit natoschwarz lackiert und dann wurden die Felgen eingeklebt.

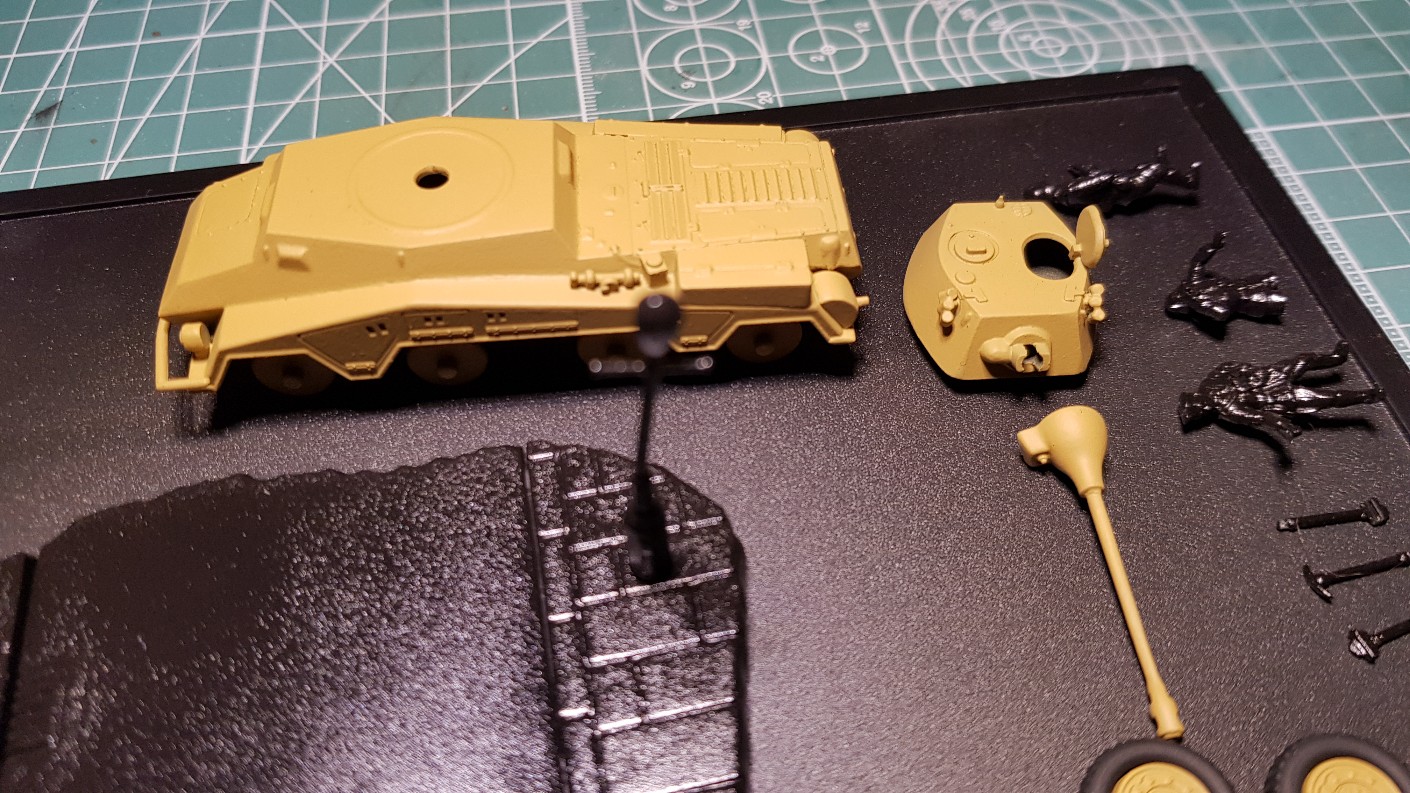

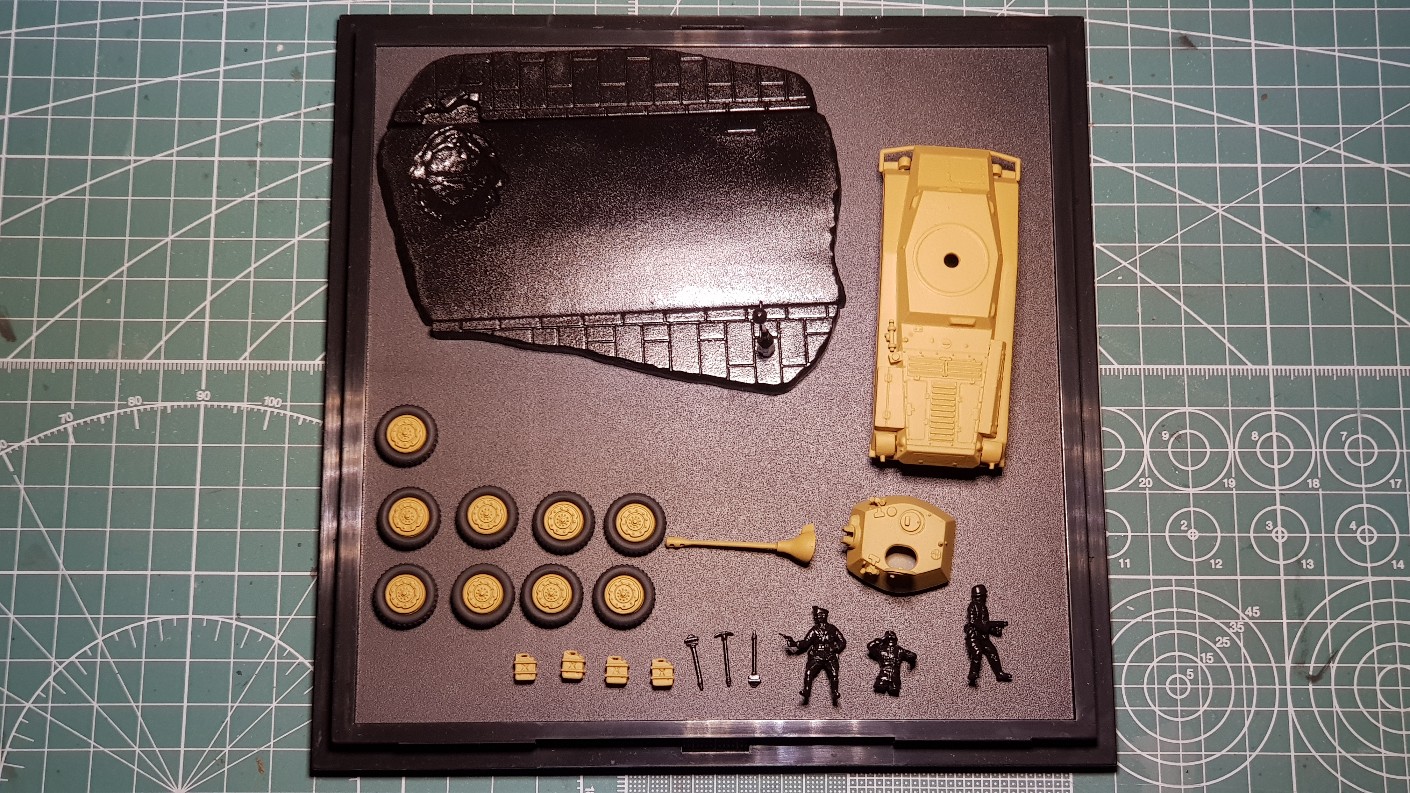

Dies ist der bisherige Stand



Das Tarnmuster folgt dann die Tage und danach wird eine Schicht Klarlack aufgetragen für die Decals usw.

Viele Grüße
Andi

[mdl]

Ja sehr liebevoll weitergemacht Andi ,
die Oberfläche hat jetzt einen matten finish und es sieht alles sehr neu und sauber aus, wie aus dem Ei gepellt . Wunderbar das der Farbton stimmt was dann hoffentlich auch für die grünen und rotbraunen Streifen zutreffen wird, den ich gehe mal davon aus das dieses Tarnschema zur Anwendung kommt? Den schwarzen Primer sehe ich jetzt hier das erste Mal glaube ich, ist aber nutzbringend für die spätere Lackierung wie es scheint . Ja danach muss allerdinds noch eine Schmutzschicht drauf da es sonst ja ein Museumsfahrzeug würde . Alles klar bleibe weiter dran und wünsche weiterhin viel Erfolg und gutes Gelingen!

[Vedrfoelnir]

So und weiter geht's.

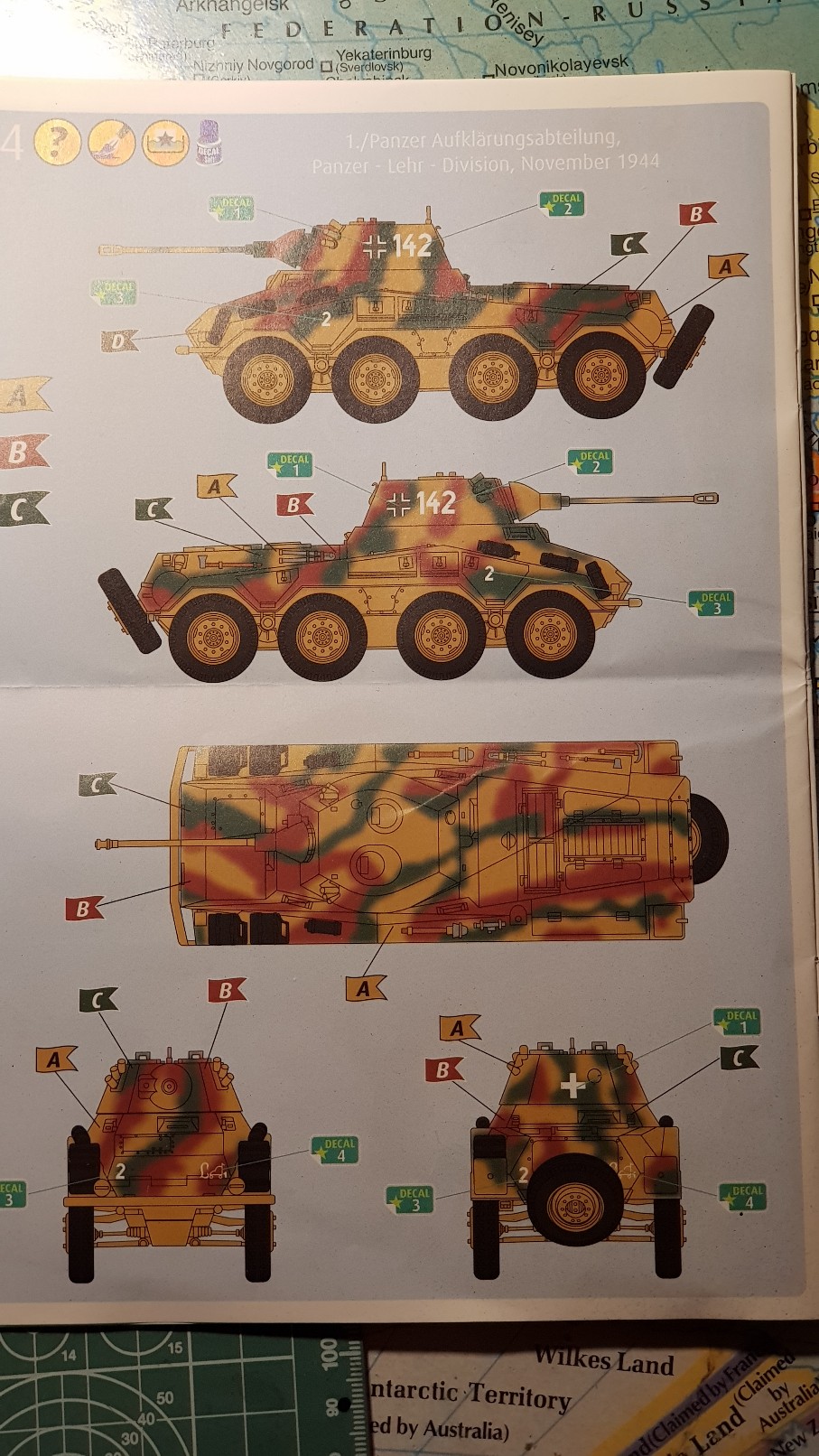

Folgendes Tarnschema habe ich angewendet:

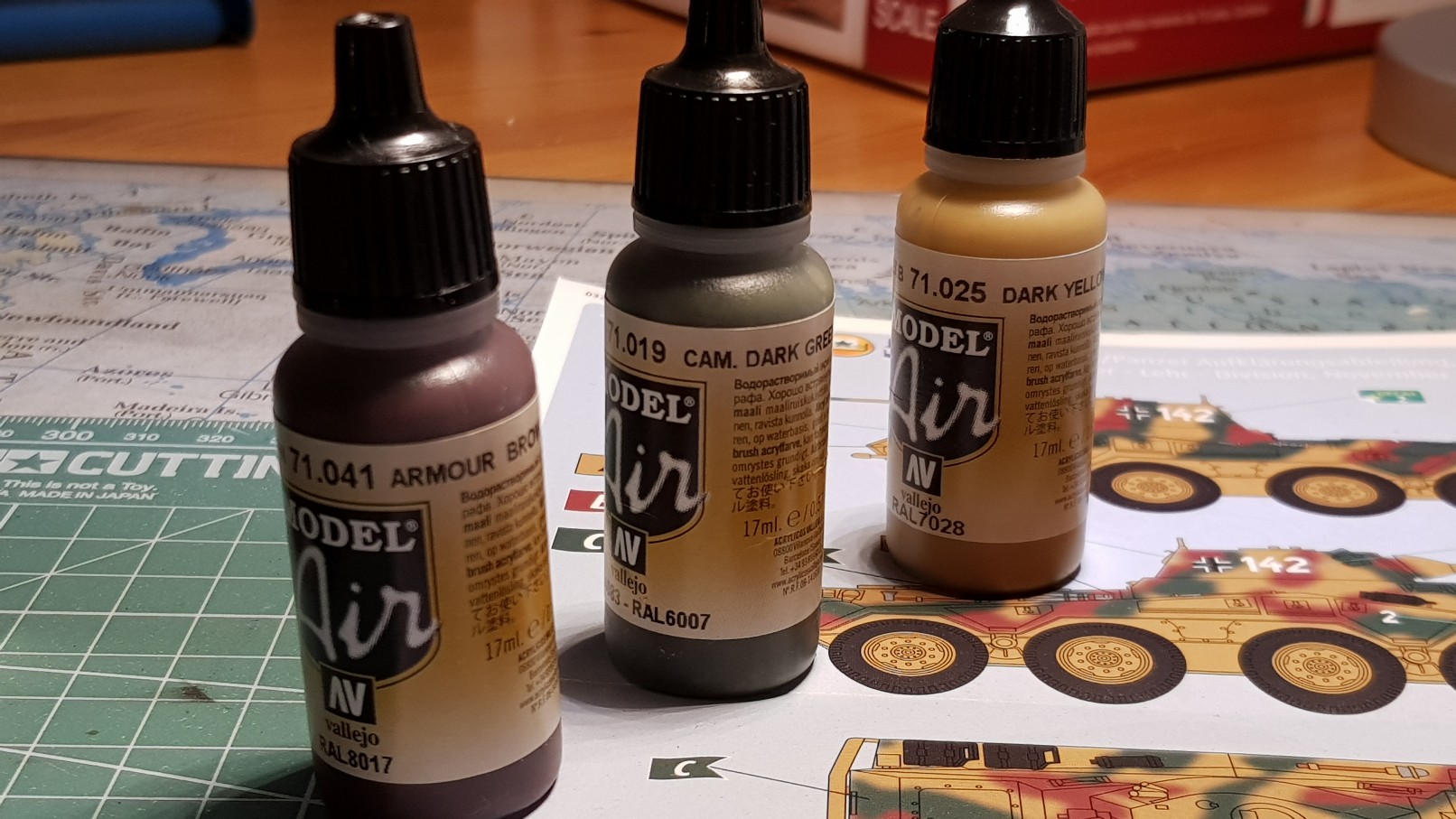

Und folgende Farben wurden dafür verwendet:


Die Farbe wurde noch mit ein bisschen Verdünner versetzt und los ging das airbrushen.

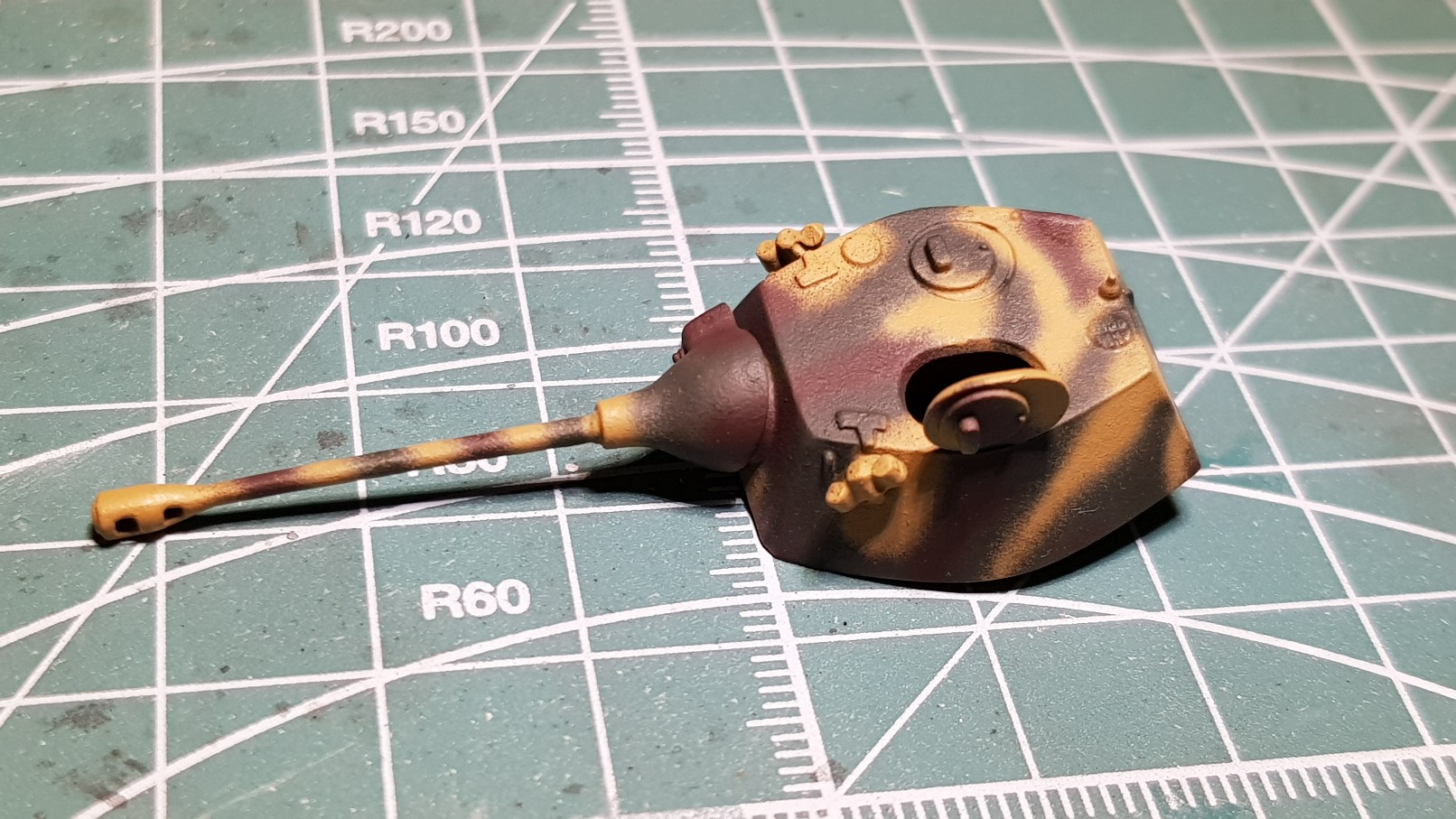

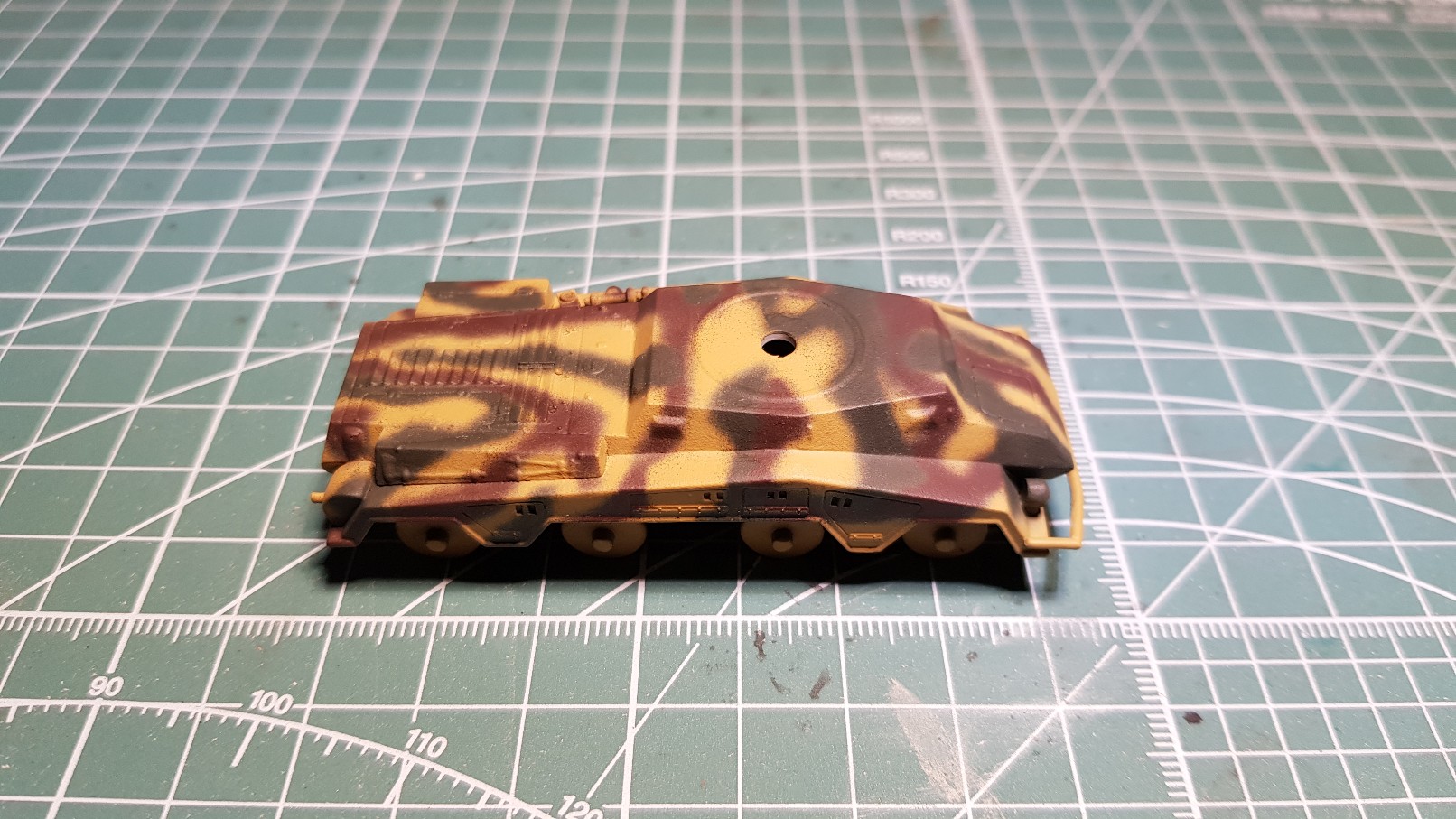

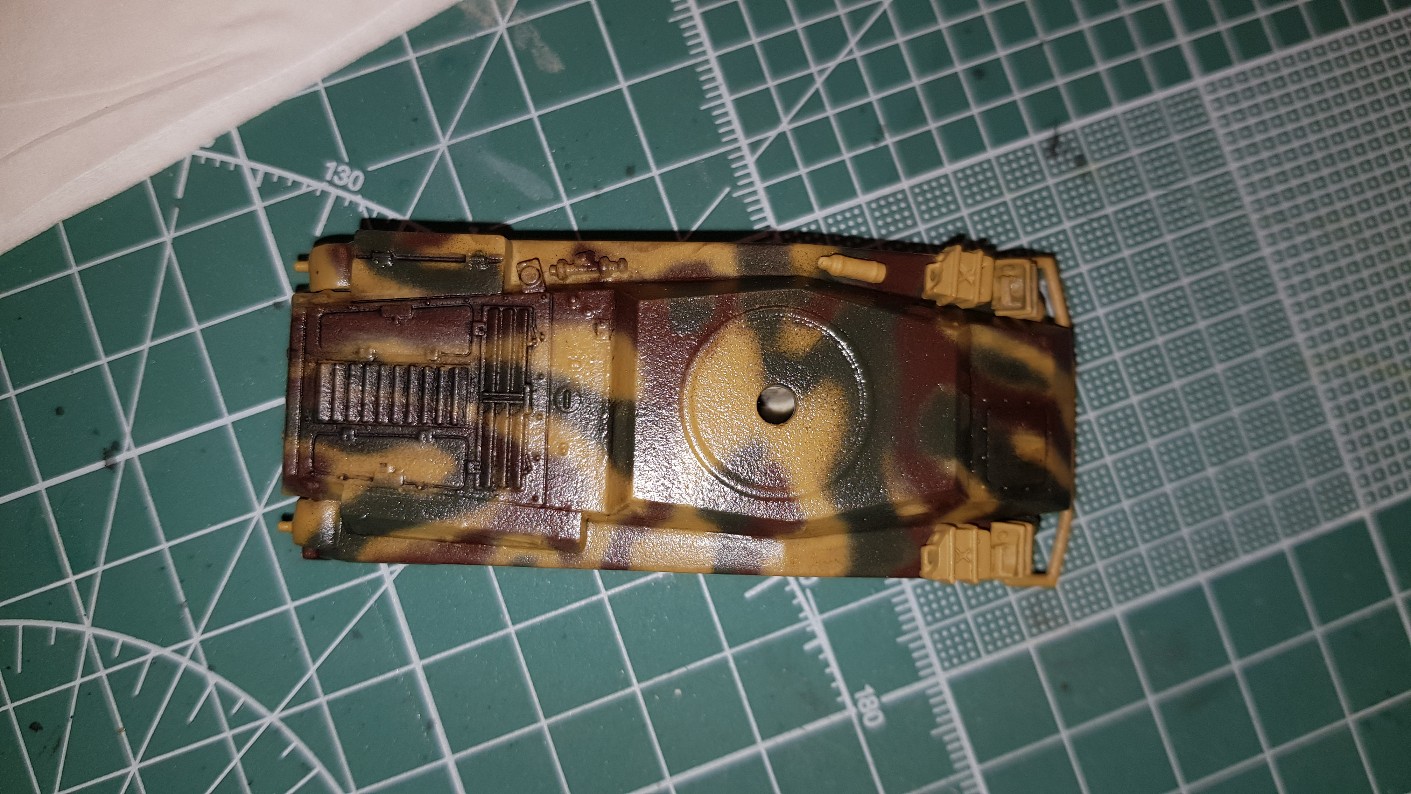

Zuerst malte ich die braunen Tarnstreifen und danach die grünen. Für Turm und Wanne sah das Ergebnis wie folgt aus



Beides wurde dann, um später eine Ebene Oberfläche zu schaffen, mit glänzendem Klarlack versiegelt.


Heute folgte dann der nächste Schritt.
Zuerst wurden die Decals aufgeklebt und mit Revell Decal Softener der Lack und die Decals angestrichen. Mit einem Wattestäbchen wurden die Decals trocknen gelassen. In der Zwischenzeit wurden die Kleinteile wie Spitzhacke Schaufeln Feuerlöscher und Treibstoffkanister an die Wanne geklebt und mit Schwarzen Primer die Rillen akzentuiert.


Nun folgte die Versiegelung und wahrscheinlich auch letzte Schicht. Dafür mischte ich Matten Klarlack von Vallejo an und sprühte diesen über die Räder, Wanne und den Turm und versiegelte damit auch die Decals.
Danach versuchte ich "einfach" die Reifen anzubauen. Aber nichts da.... .
Die Seitenschürzen liegen bei dem Modell so verdammt eng an, dass man nur mit Schäden an den Reifenlackierungen die Reifen an die vorgesehenen Positionen bekommt. Die entstandenen Kratzer behoben ich und Strich vorsichtig Matten Klarlack über korrigierte Stellen.

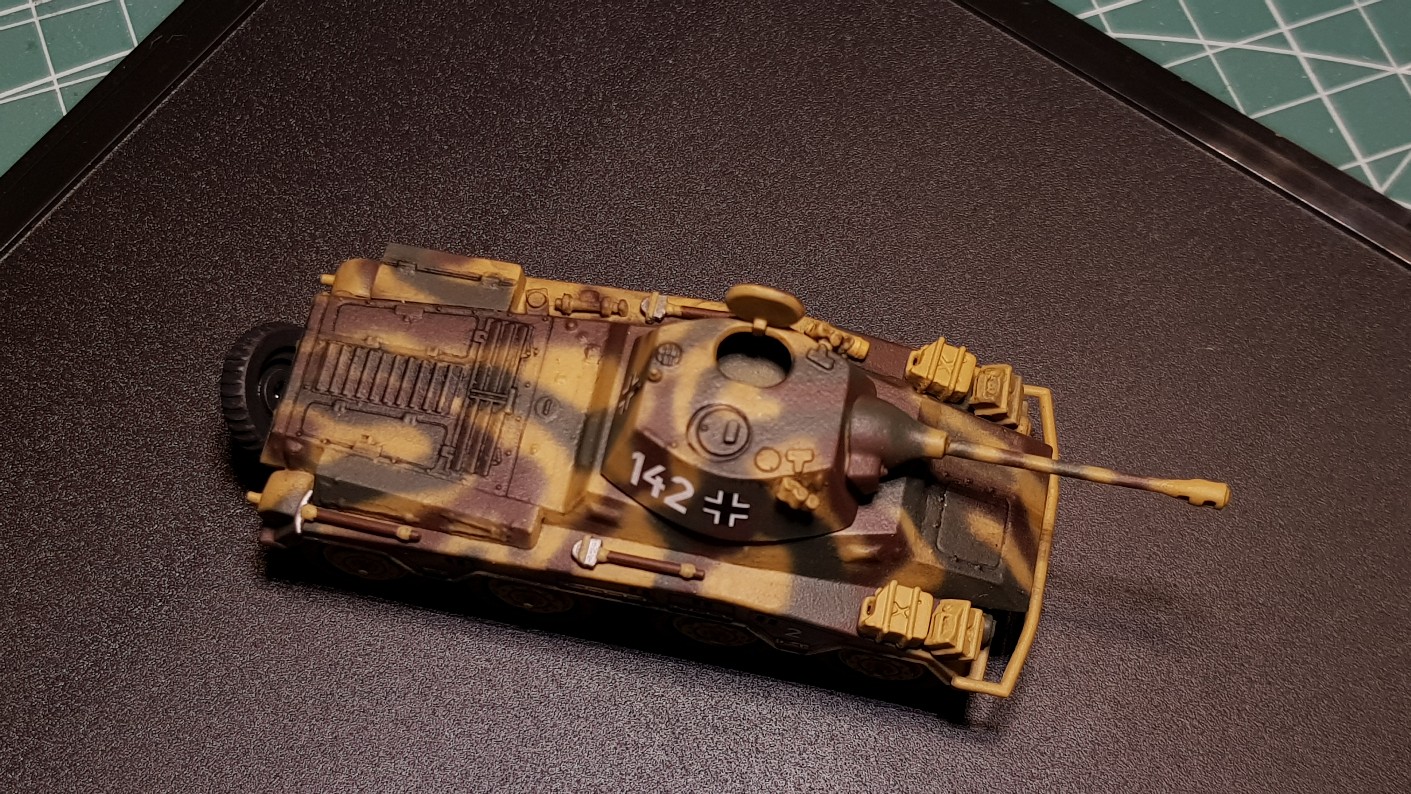

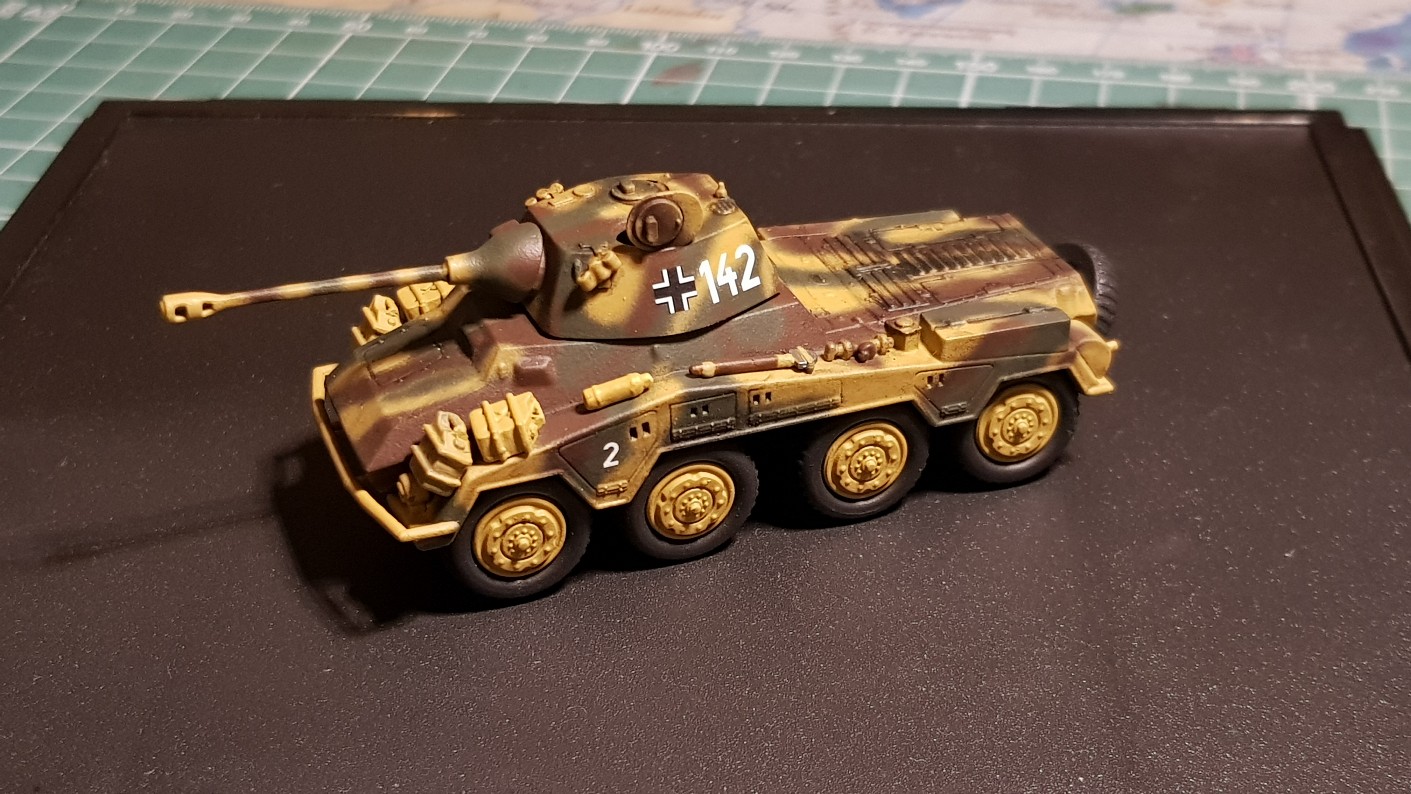

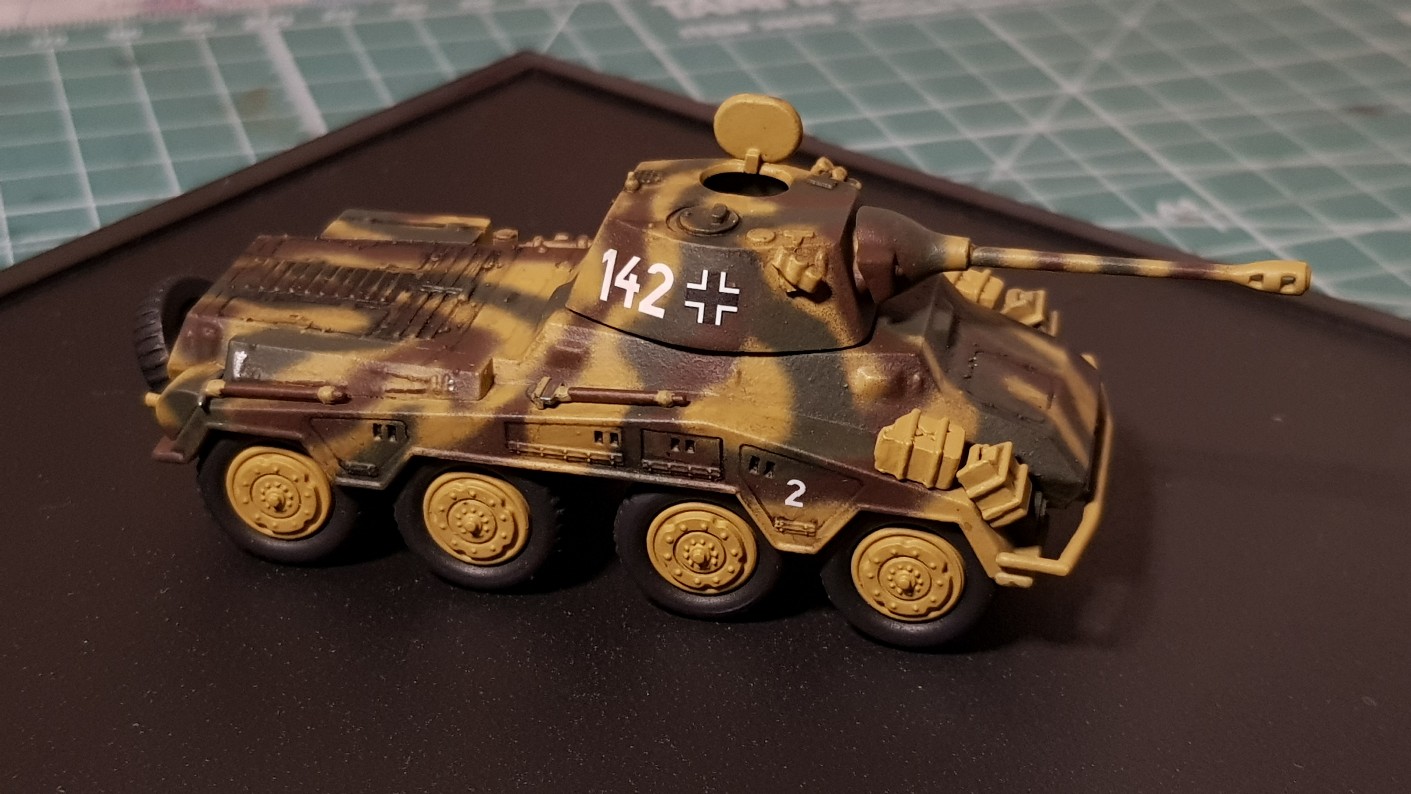

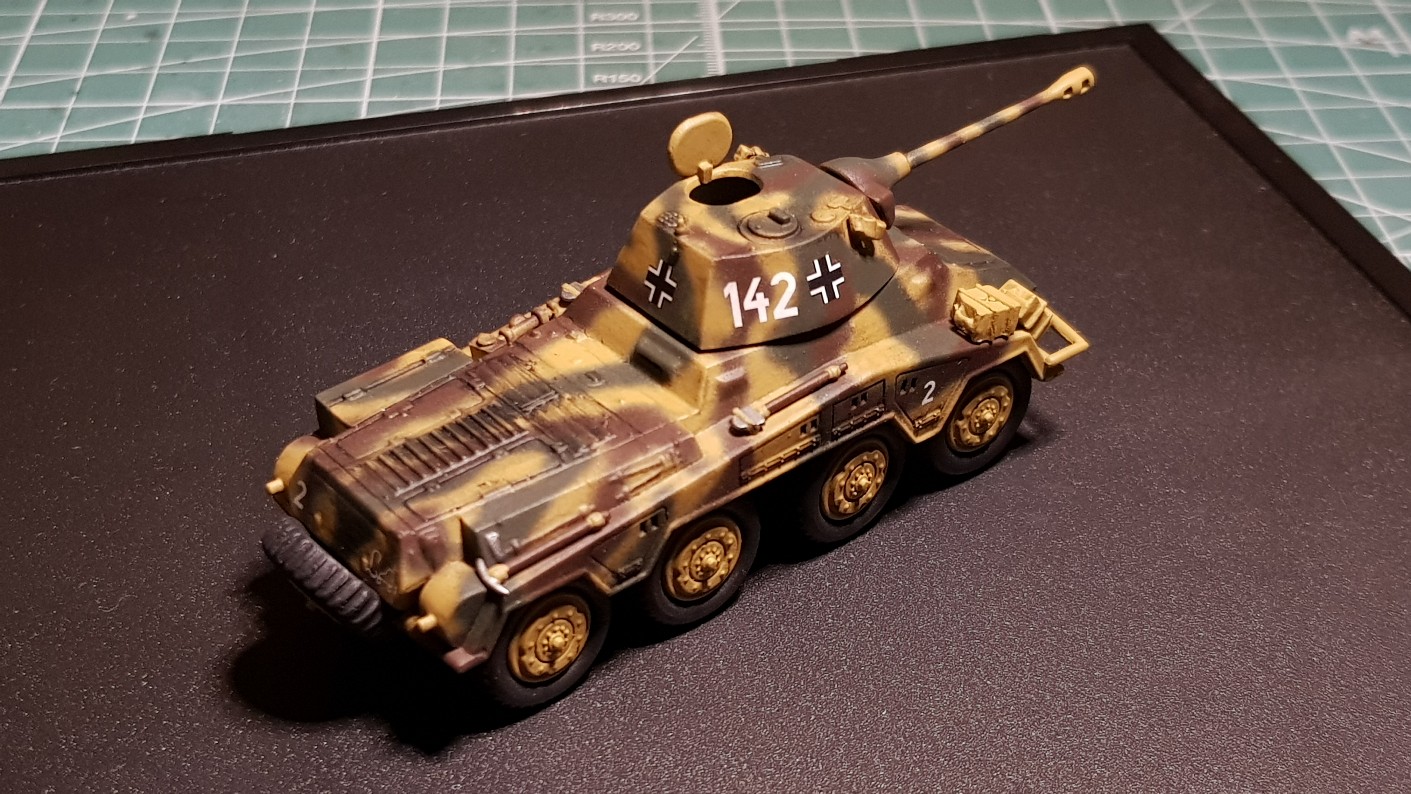

Ohne Alterung sieht der Spähpanzer bisher so aus(Alterung folgt)





Liebe Grüße
Andi

[mdl]

Gratulation Andi,
wirklich sehr gut geworden, die Farben waren genau richtig. Tja das mit der Glanz-Lackschicht hätte ich persönlich jetzt wohl gar nicht gemacht nur ggf. die Decals mit matten Klarlack überschmiert. Da aber Matchbox seine Oberflächendetails recht deutlich ausformte drohte hier keine Gefahr das etwas von der dickeren Lackschicht inklusive Primer quasi zugedeckt werden würde . Ja wunderbar geworden der Radpanzer da kann man nichts sagen, machst Du noch etwas weatherling oder lässt Du ihn so?

[Vedrfoelnir]

Ja vielen herzlichen Dank mdl !!!
Das Weathering und Altern kommt noch. Und natürlich die Figuren und die kleine Base
Mal sehen ob ich das kleine Diorama etwas ausweiten
