Update #4

Weiter geht es mit dem Inselaufbau.

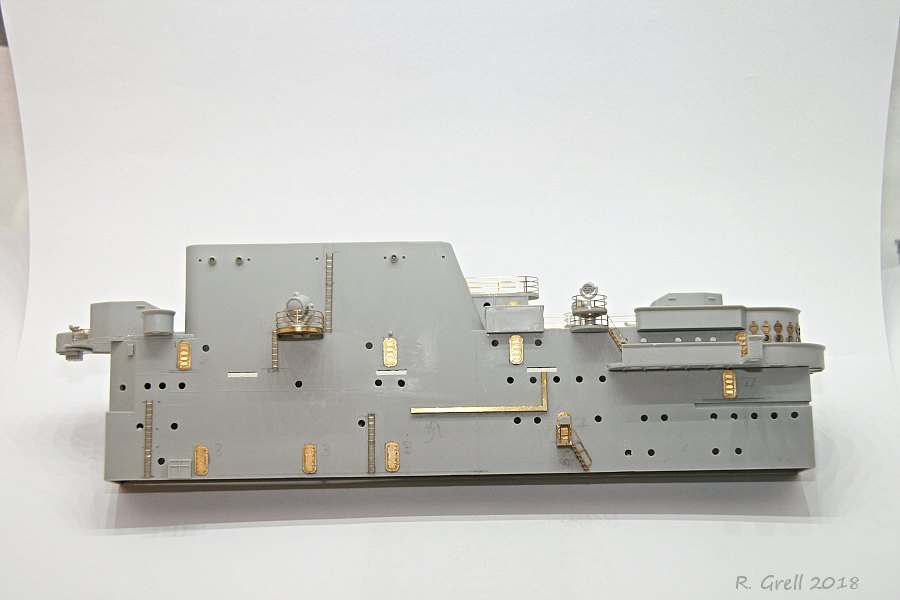

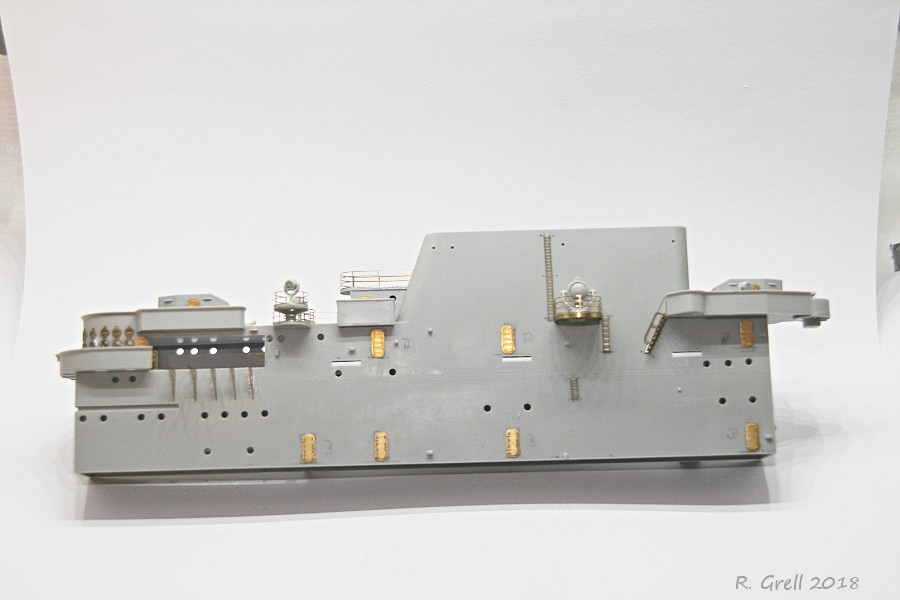

Alle an dem Bauteil angegossenen Schotten und Leitern habe ich ...

... abgeschliffen und durch Ätzteile ersetzt. Die Bullaugen wurden ausgebohrt. Die weißen Streifen aus PS verschließen die dicken Klebeschlitze für die Laufgänge aus dem Bausatz und lassen nur noch dünne Schlitze für die PE-Laufgänge frei.

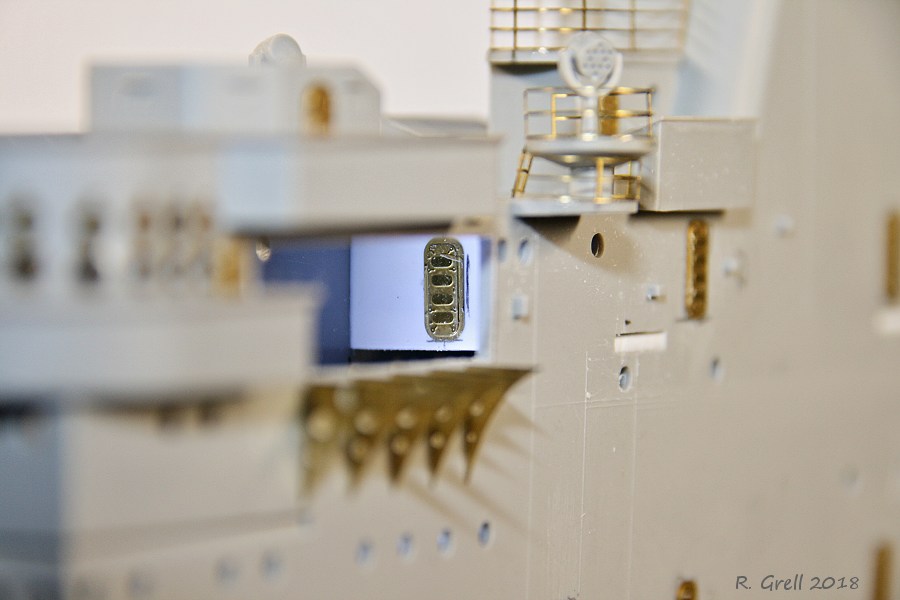

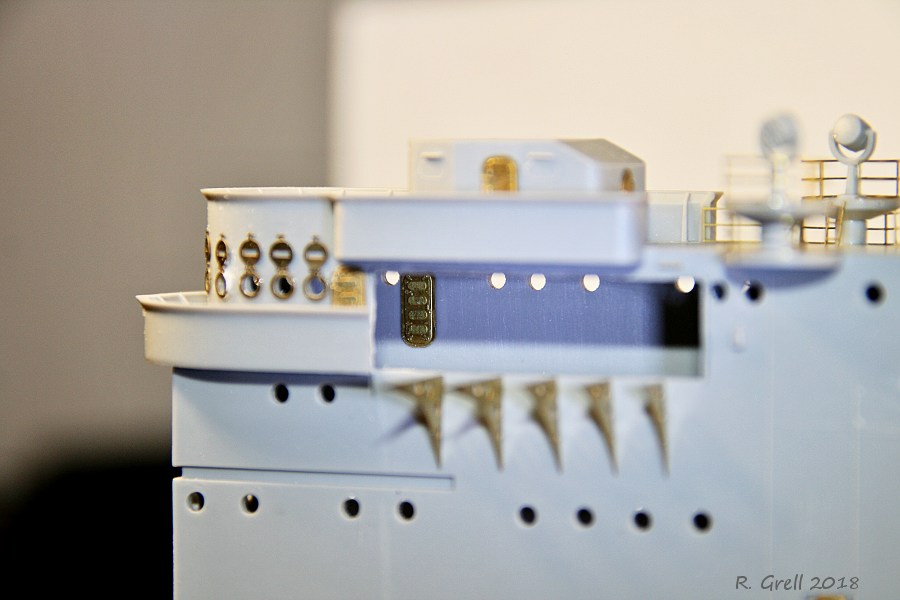

An der Stelle, an der die Brücke angesetzt wird, habe ich eine Öffnung in der Seitenwand hergestellt, ...

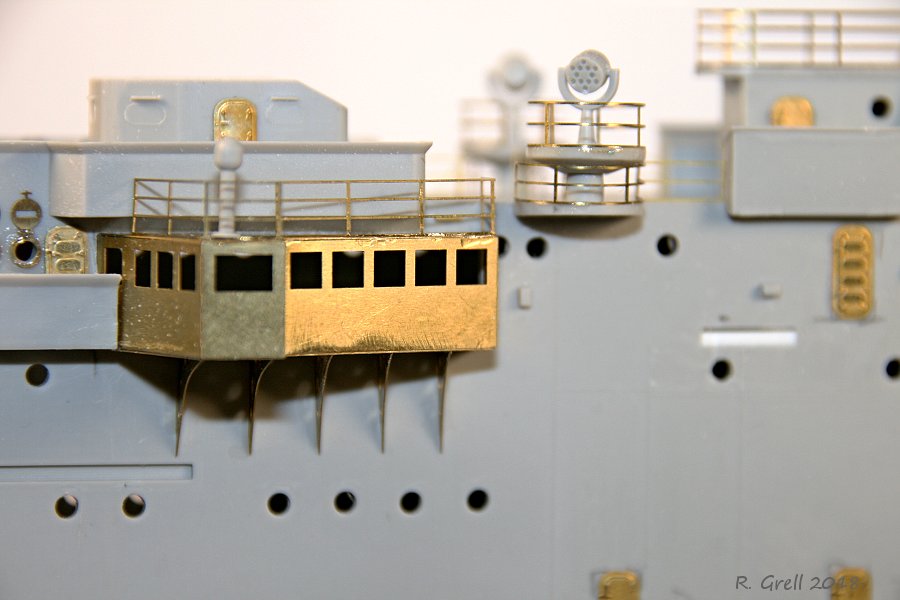

... weil ich einen Blick ins Innere haben wollte. An den Innenwänden an Steuer- und Backbord ist jeweils ein Schott gegenüber dem an der Außenseite angebracht worden.

Ebenso wurde noch eine Wand mit Durchgang eingesetzt. Der Boden wird nach Einbau der Beleuchtung angebracht.

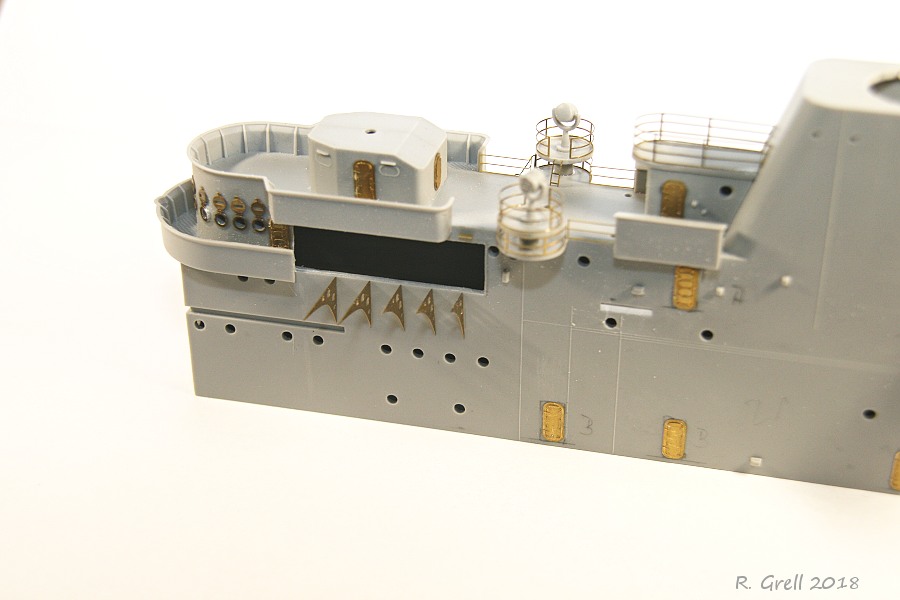

Die Brücke, nur lose aufgesetzt.

Oberer Abschluß der Insel mit den drei Ausgängen der Schornsteine.

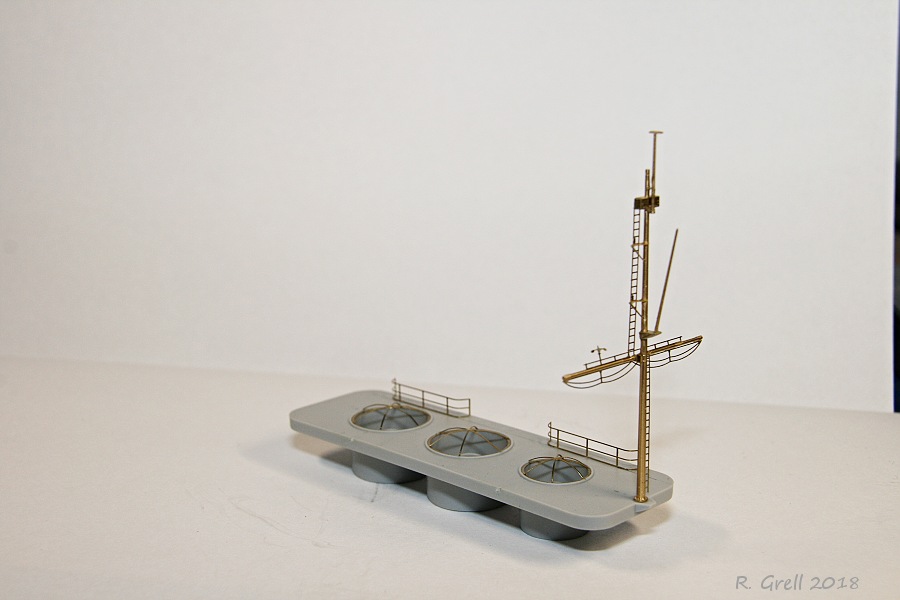

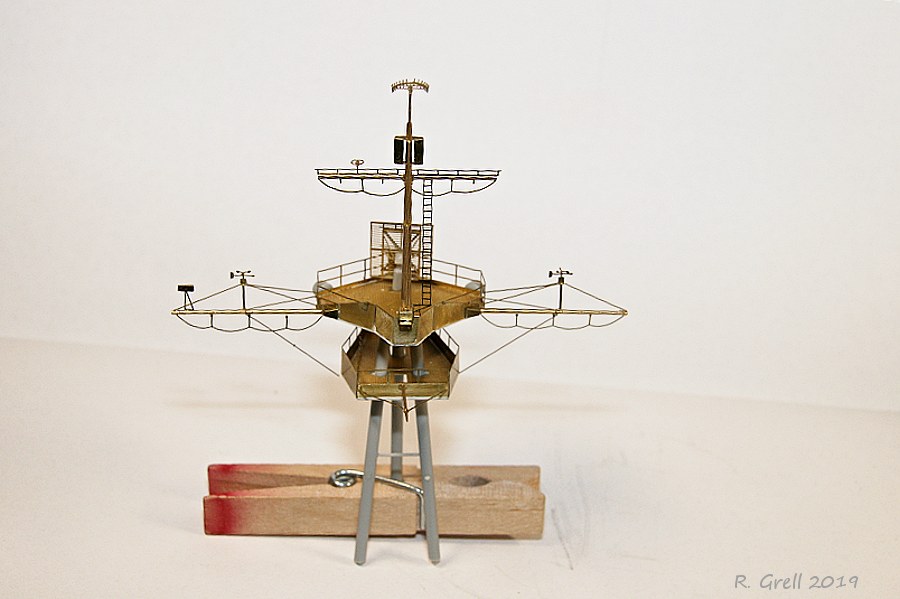

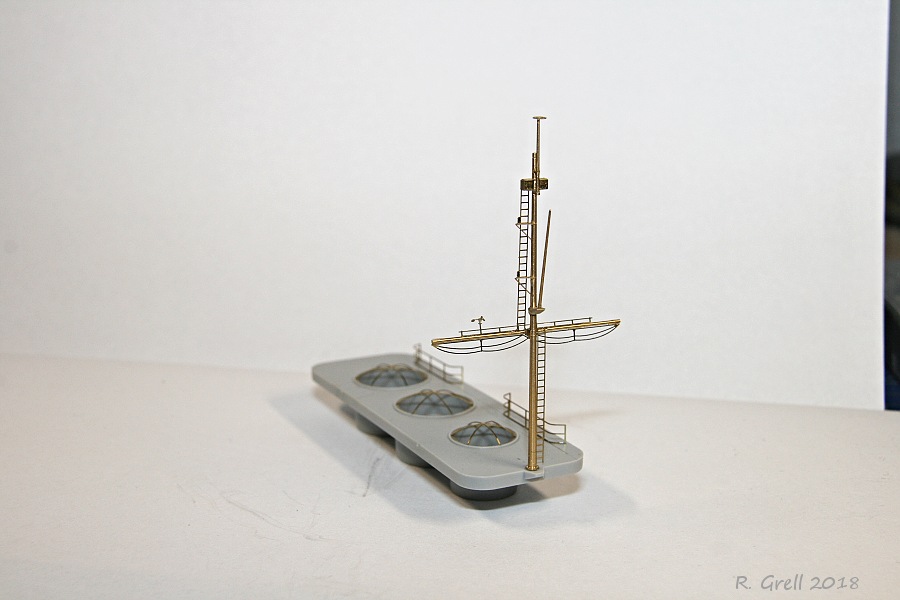

Der Mast besteht komplett aus Ätzteilen.

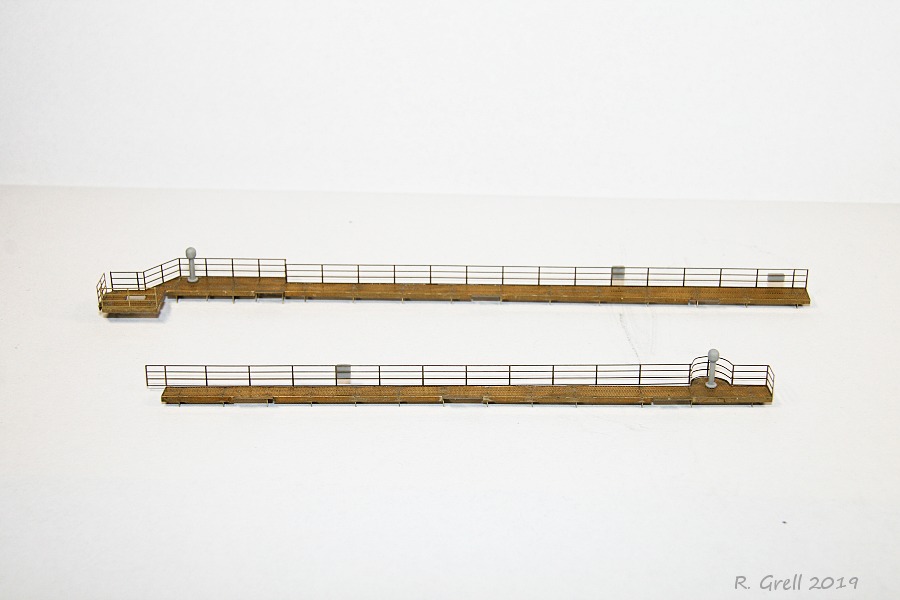

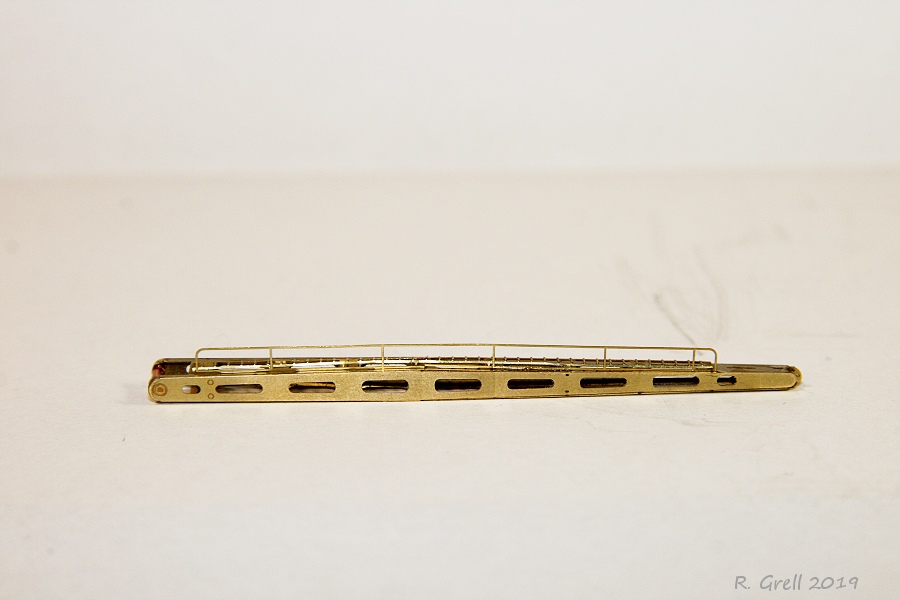

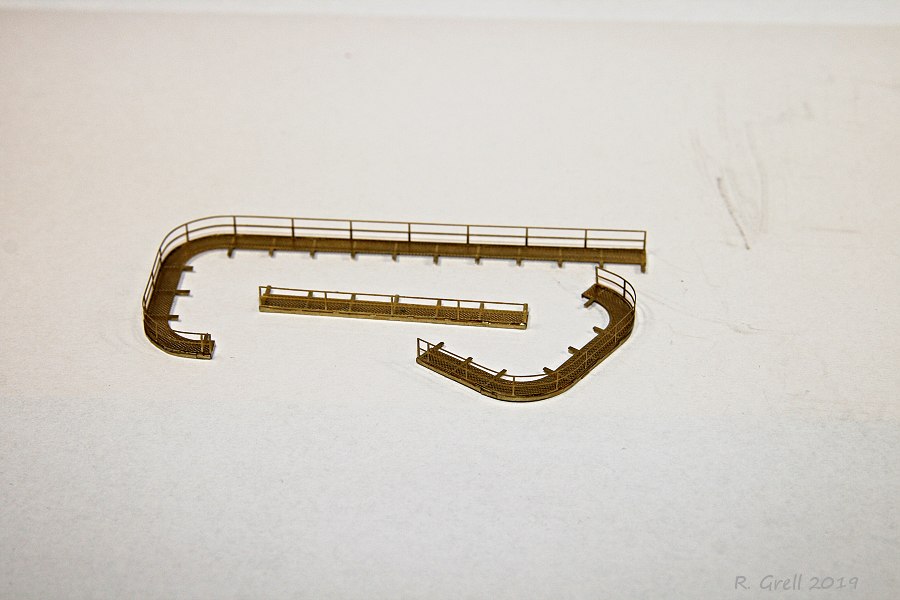

Die beiden Laufgänge, die an den Seiten der Insel angebracht werden.


Weiter im nächsten Post

Update #4 (Fortsetzung)

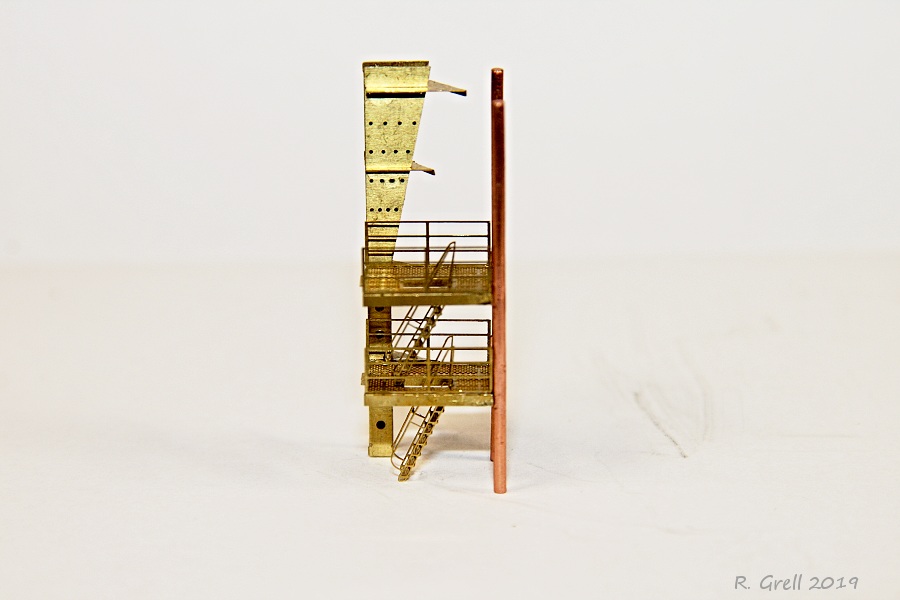

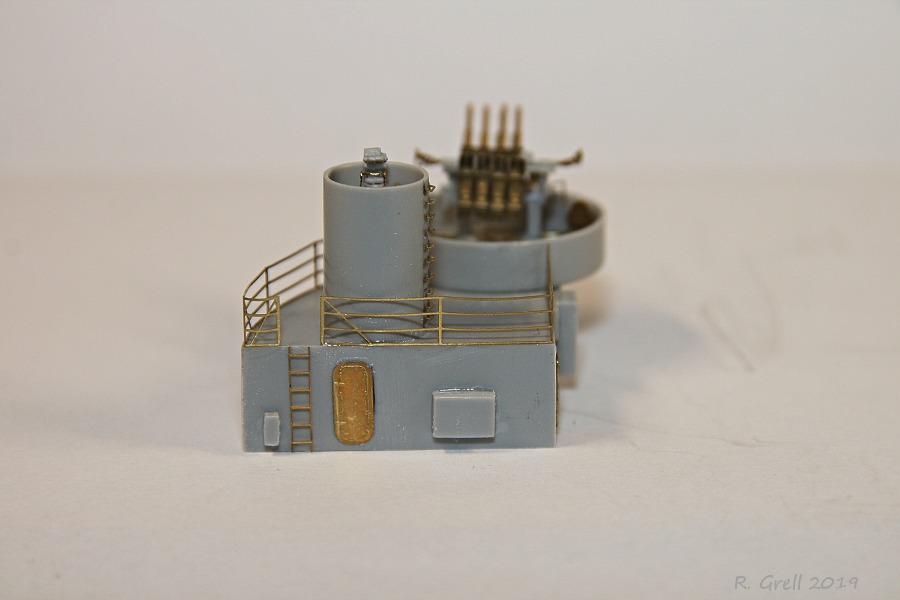

Dieses Teil kommt an das hintere Ende der Insel. Es fehlt hier noch eine Plattform; die ist Teil eines Laufganges (siehe Bild 45)

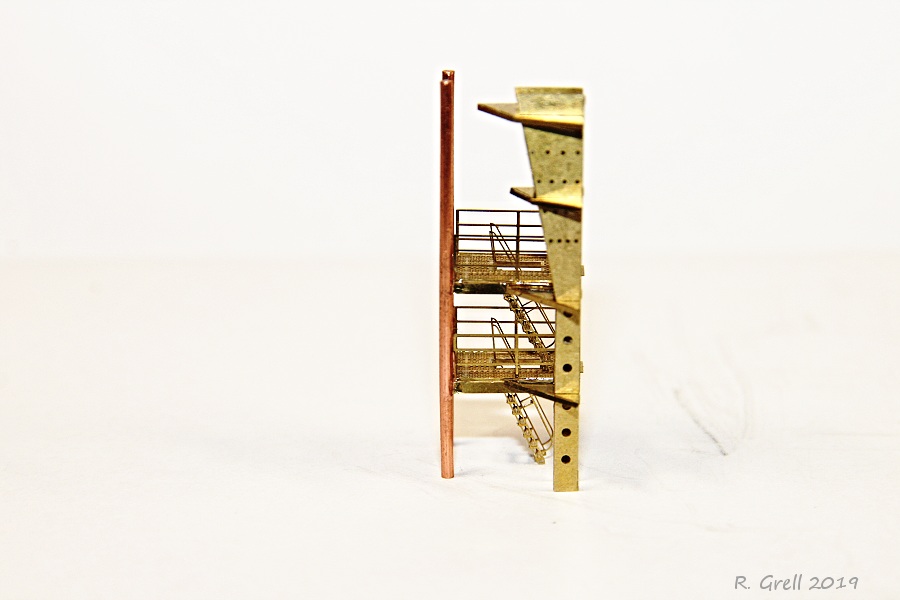

Die vorgesehen Stützen aus Kunststoff habe ich durch Kupferdraht ersetzt, weil die Kunststoffteil längenmäßig nicht passen.

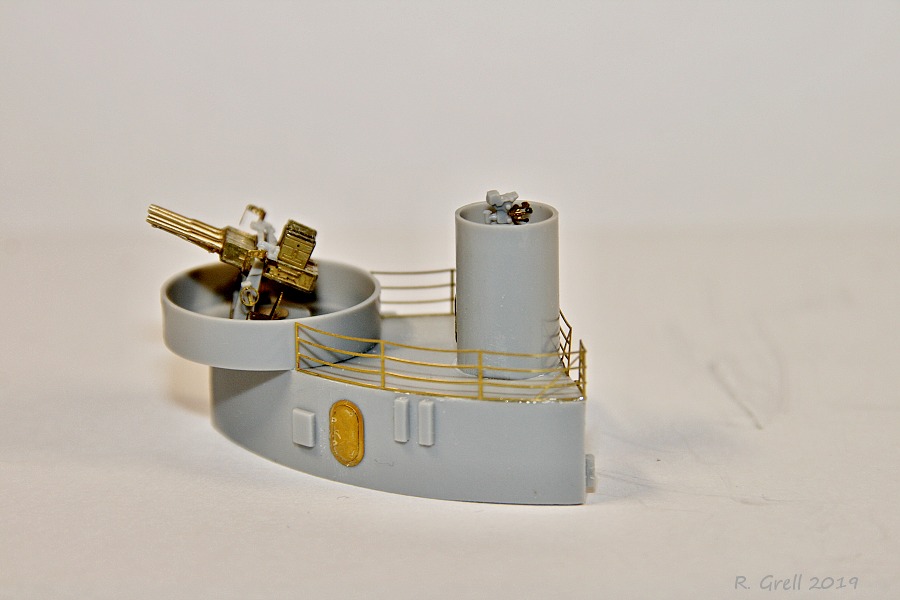

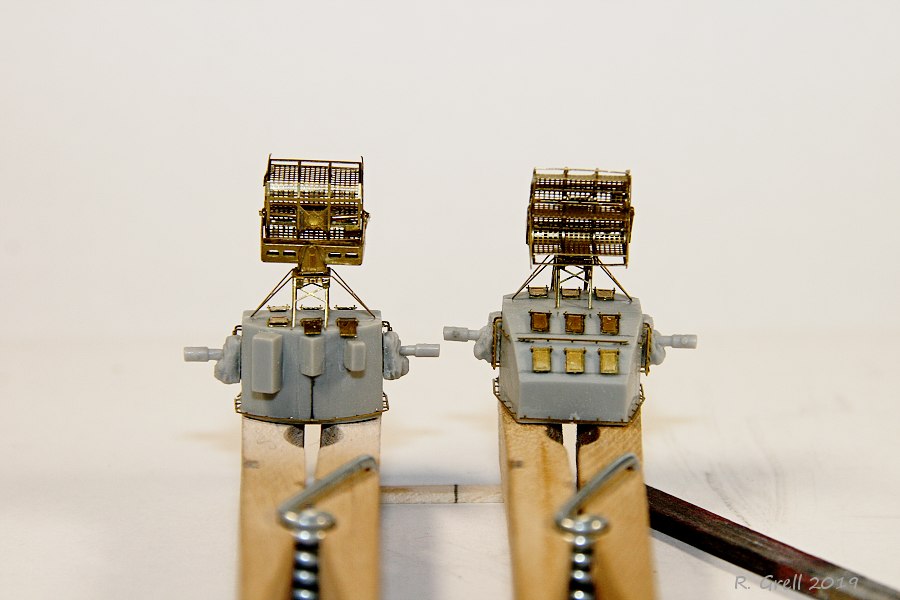

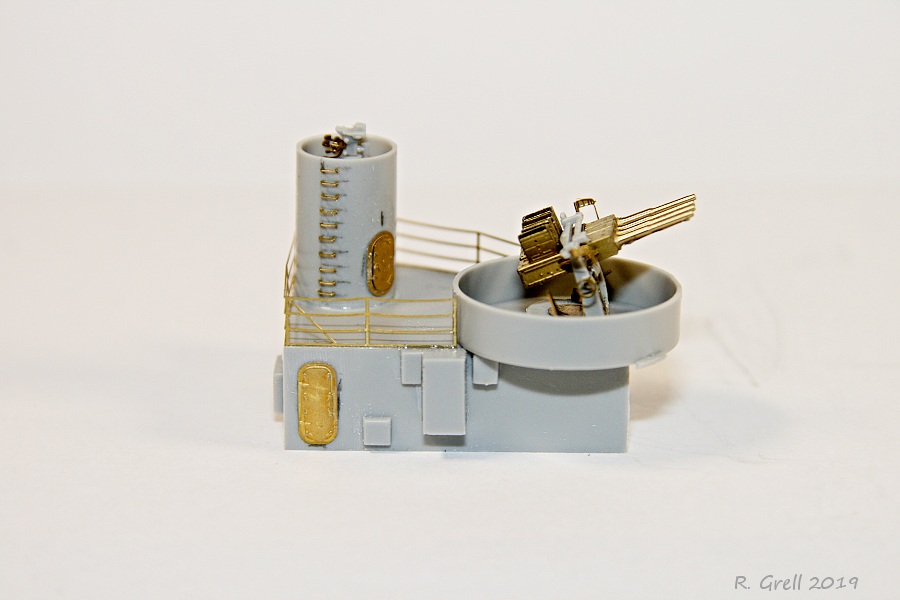

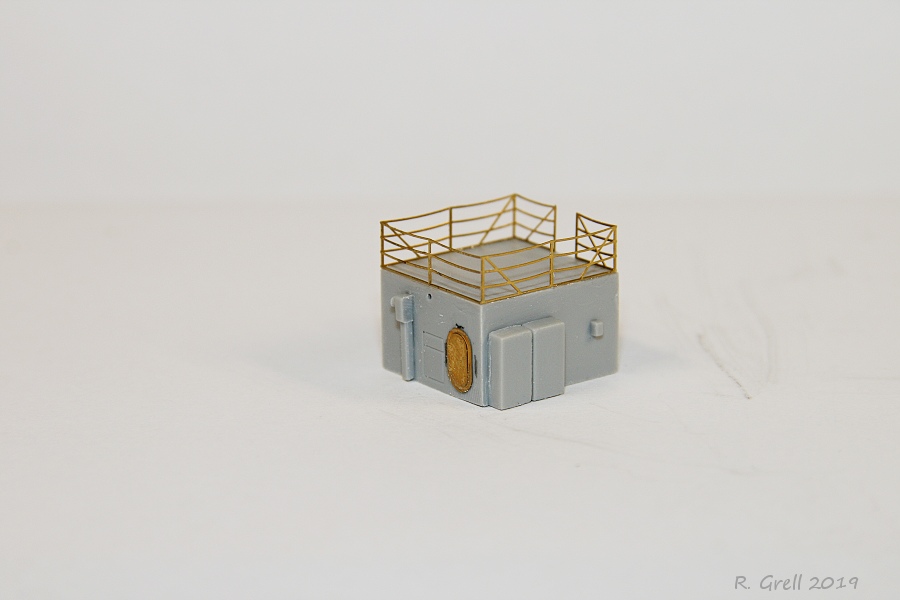

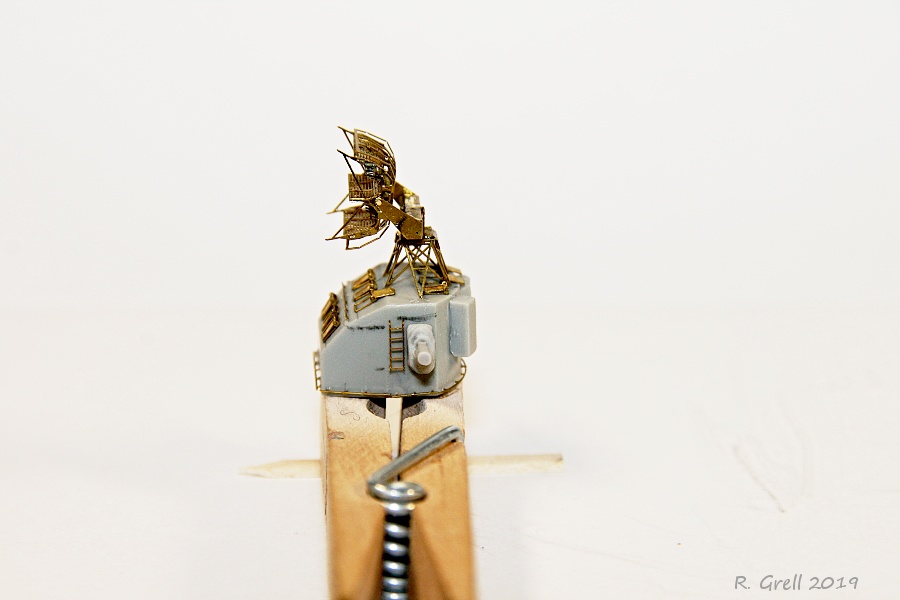

Noch zwei Aufbauten, die vor ...

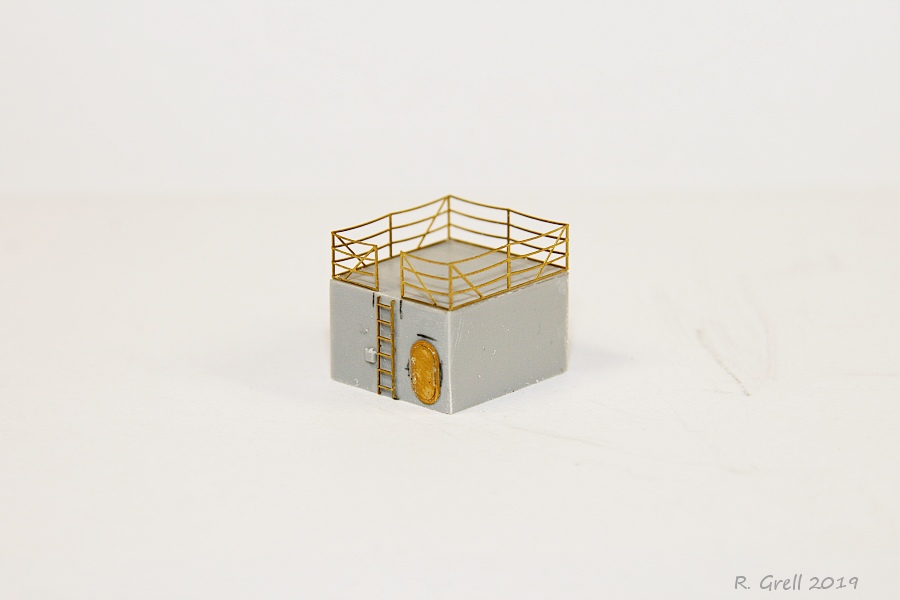

... bzw. hinter der Insel ihren Platz finden werden.

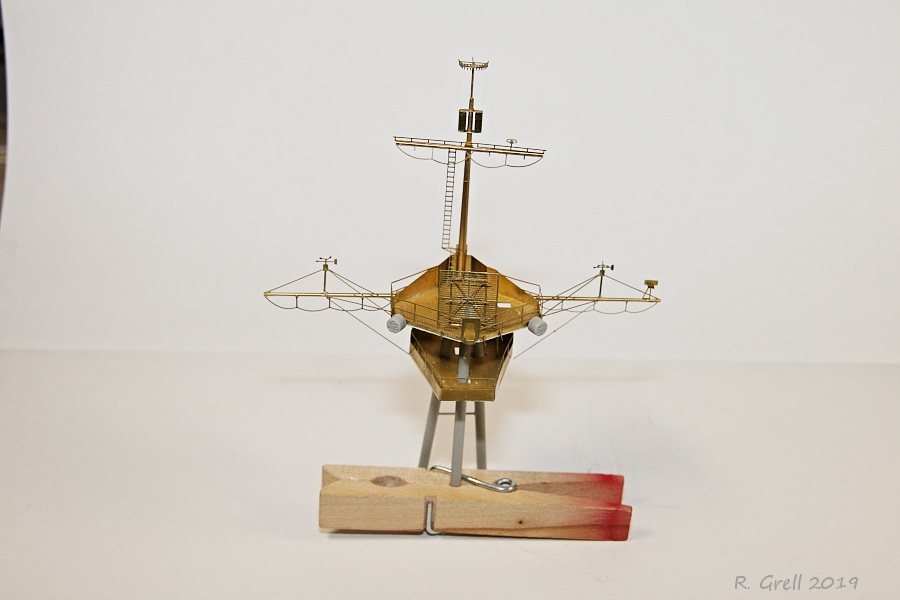

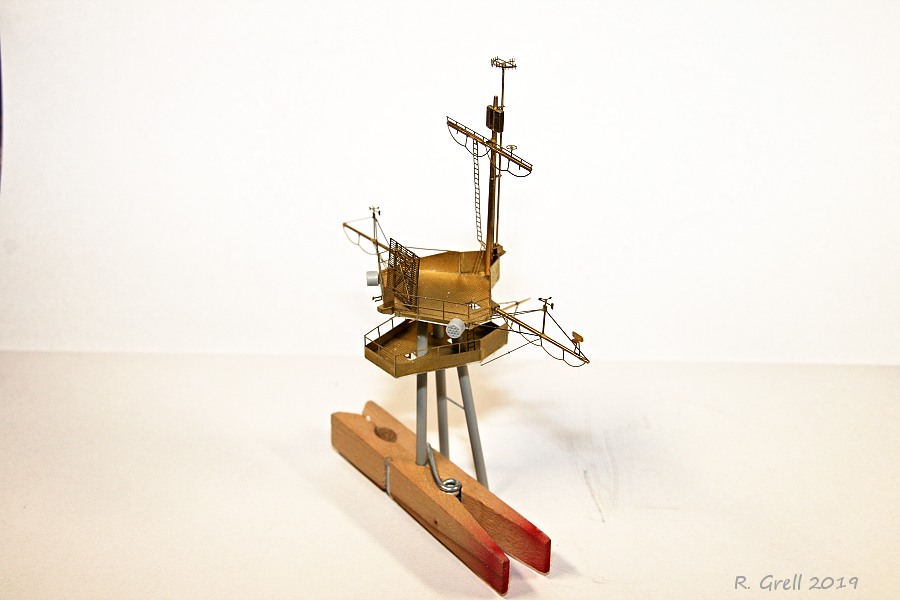

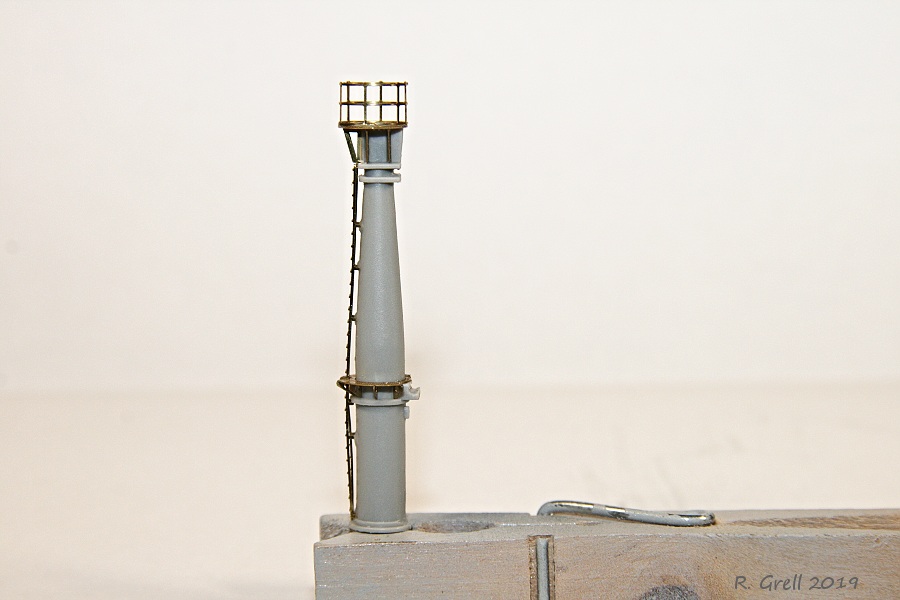

Der Mast des Krans auf dem Flugdeck.

Oberer Ausleger des Krans. Die Rollen waren ursprünglich durch dünne Messingstreifen verbunden. Diese sollten das Kranseil darstellen. Nach dem Lackieren wird das Kabel durch dünnen elastischen Faden von EZ-Line angebracht.

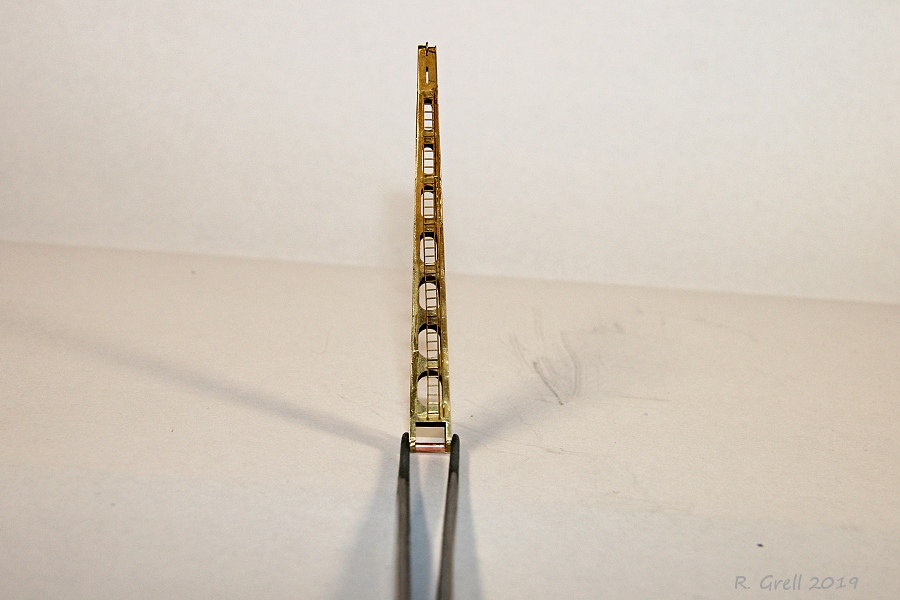

Hauptausleger des Krans.

Unten habe ich ein Stück Kupferdraht eingesetzt, um den Ausleger einfacher am Mast anbringen zu können.

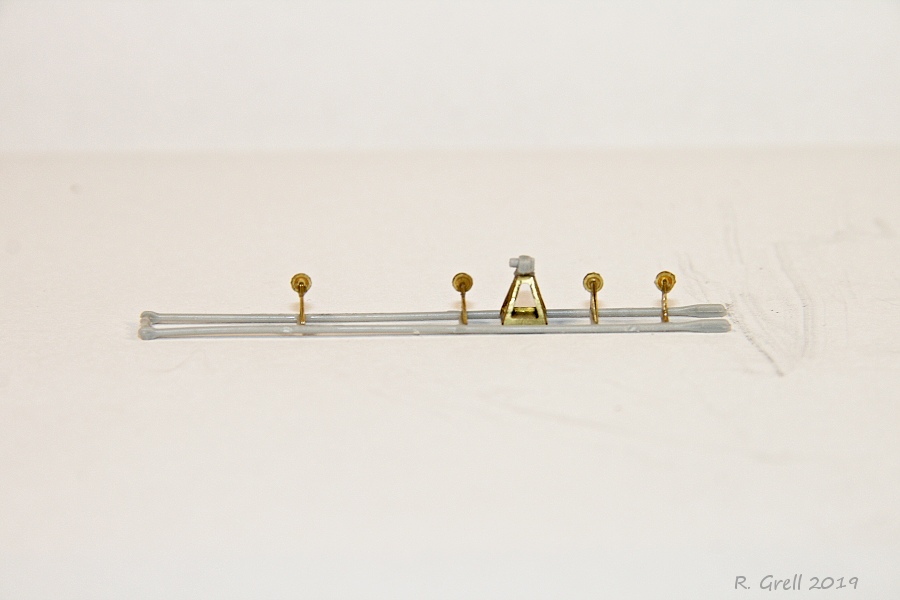

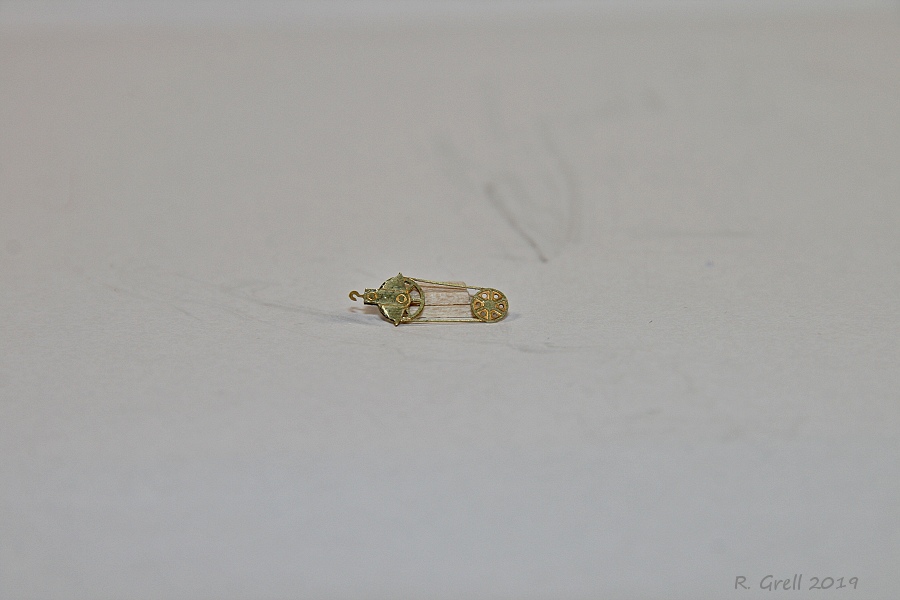

Die Hakenflasche. Auch hier wird die Verbindung zwischen den Rollen nach dem lackieren entfernt und durch EZ-Line ersetzt.


Als nächstes erfolgt die Lackierung und der Zusammenbau der Teile sowie der Einbau der Beleuchtung.


Bis dahin.
