Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 18:29
von Rafael Berlin
Hallo zusammen,

ich will weiter lernen und versuche mich nun an einem Flieger.

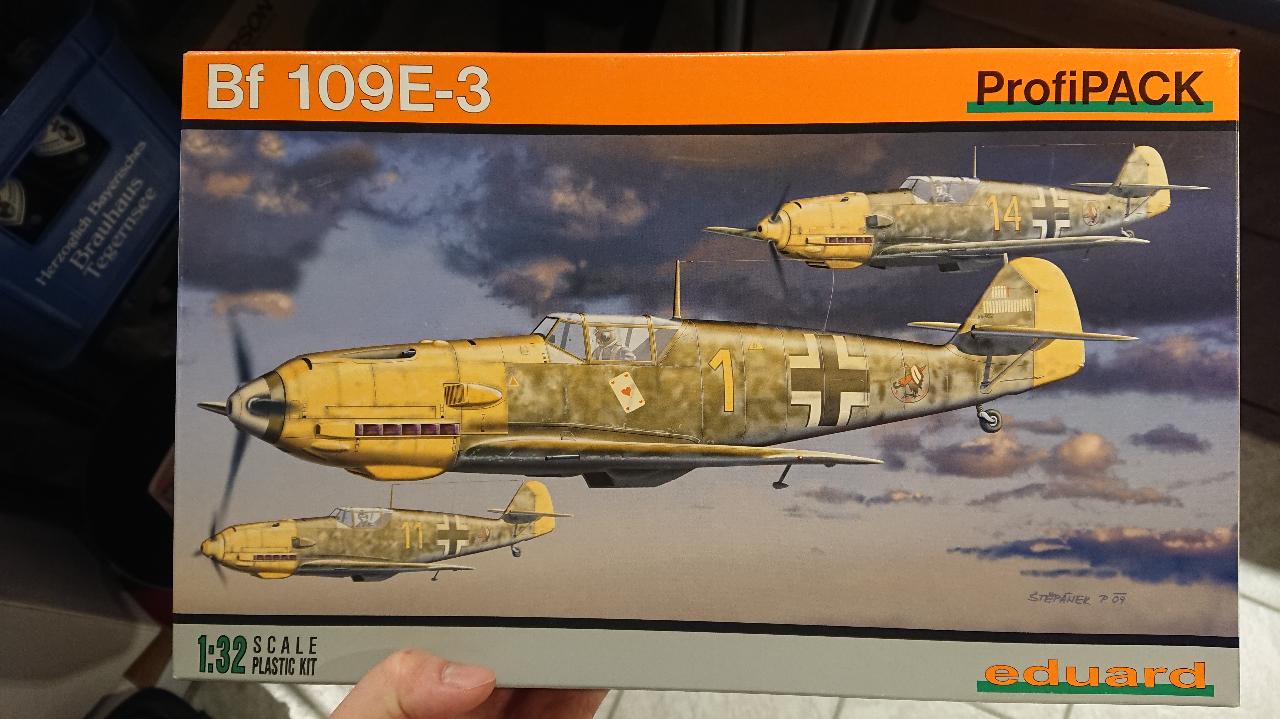

Der Eduardbausatz hatte ganz gute Kritiken in Richtung Passgenauigkeit. Hat auch ein paar Photo Etched Teile dabei. Also eine ganze Menge Neues für mich. Kann daher gut sein, dass ich eine Bruchlandung erlebe. Deswegen hoffe ich auf gute Tipps, die das Schlimmste verhindern. Hier wird im Laufe der nächsten Wochen und Monate sicherlich die ein oder andere Frage von mir kommen, was für mich Sinn dieses Beitrags ist.

Wenn ich irgendwann nicht mehr weiterschreibe, hab ich es gegen die Wand gefahren ;)

Nachtrag 05.04.2019:
Hier kommen ein paar hilfreiche Links hin für jeden, der das Flugzeug bauen möchte:

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 18:33
von Rafael Berlin
Zur Vorbereitung habe ich mir viele Videos bei youtube angeschaut. Warum nicht bei den Profis abgucken. Diese beiden fand ich in Richtung Cockpit ziemlich spannend:

https://www.youtube.com/watch?v=DLfrKtSSk8U
https://www.youtube.com/watch?v=EXaZVfqZY_Q

Da sind ein paar Details etwas schöner gemacht, warum also nicht versuchen nachzumachen.

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 18:38
von Rafael Berlin

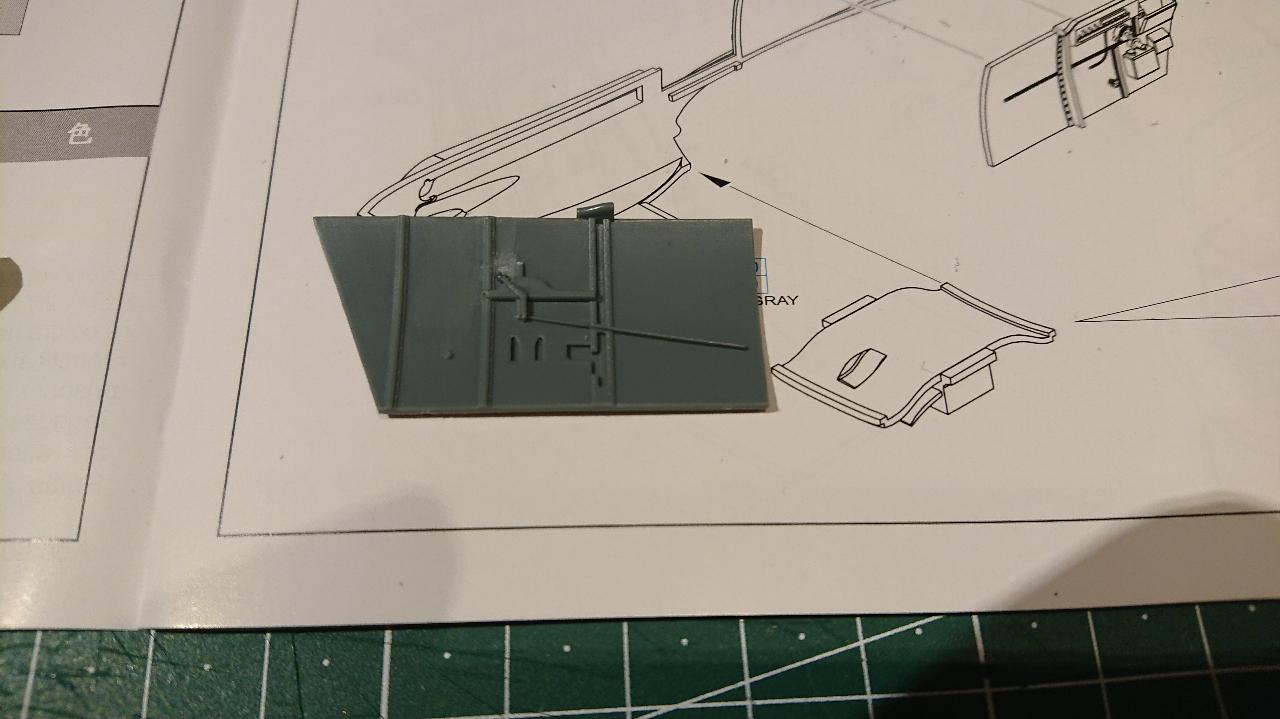

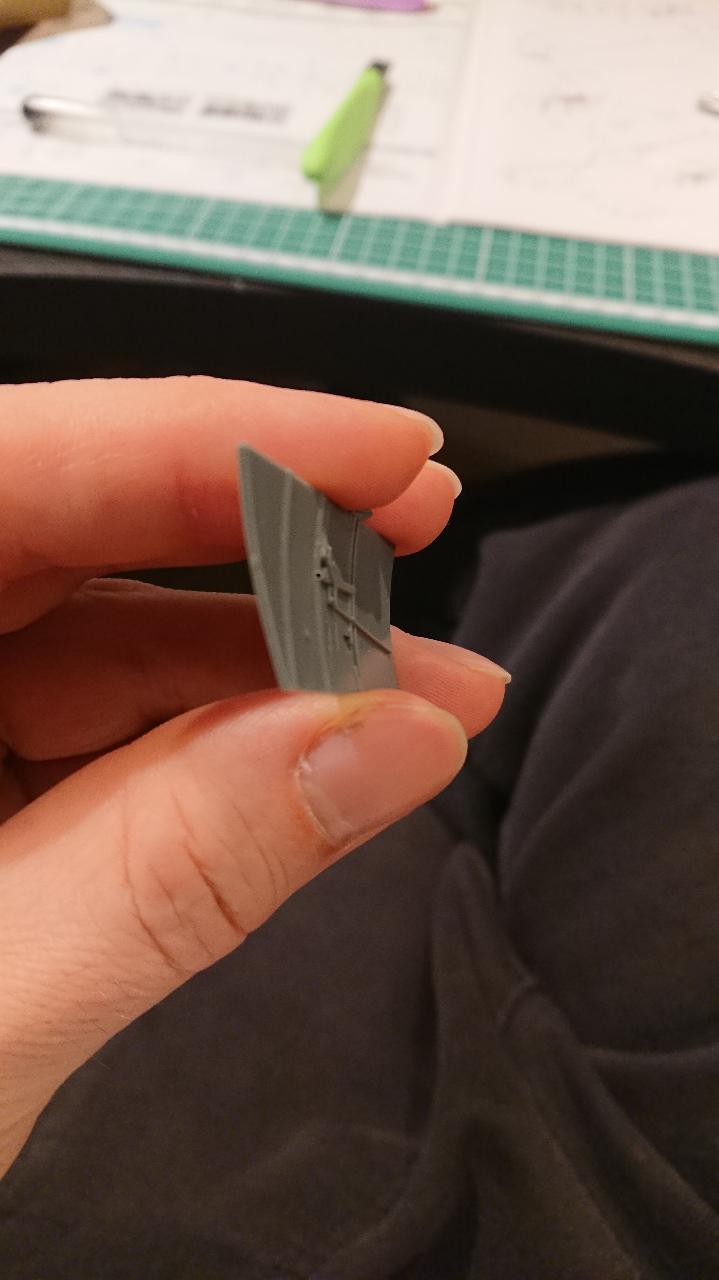

Ich habe mich also an die erste Seitenwand gemacht und diese von wenig hübschen Andeutungen von Kabel und Stange befreit.

Hier ist das Kabel links oben schon abgetragen. Die diagonale Schubstange folgte.

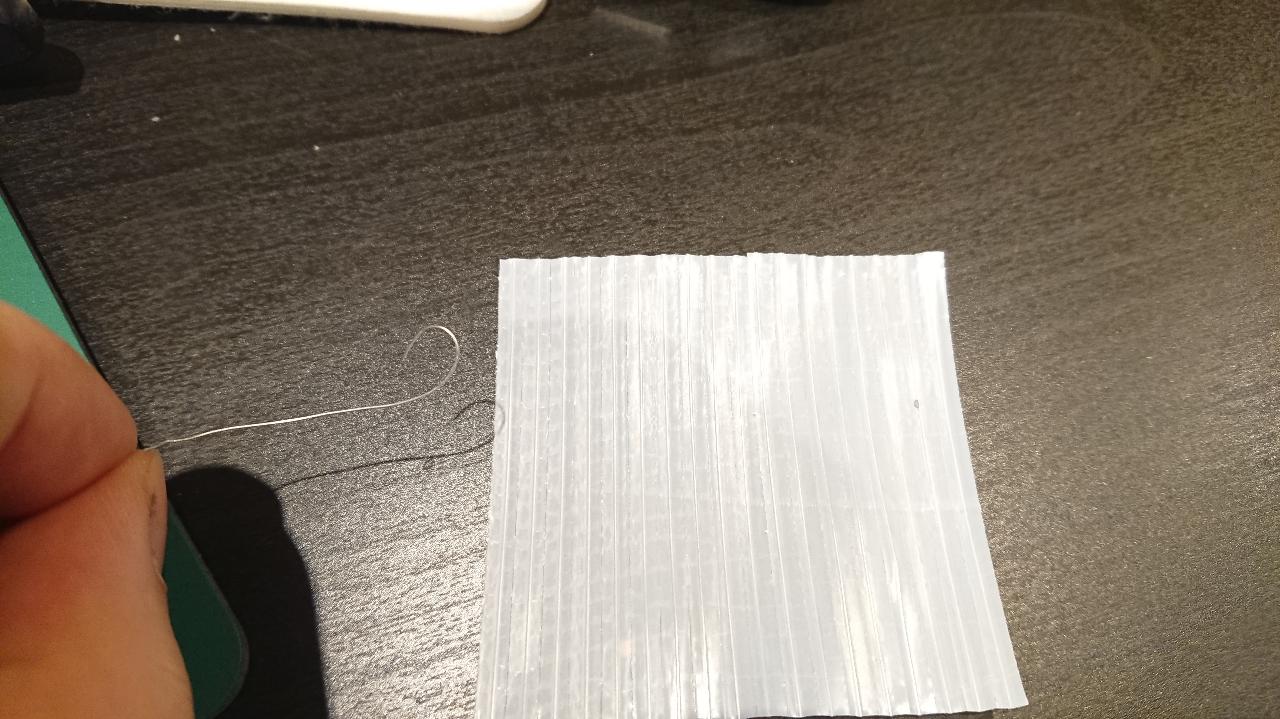

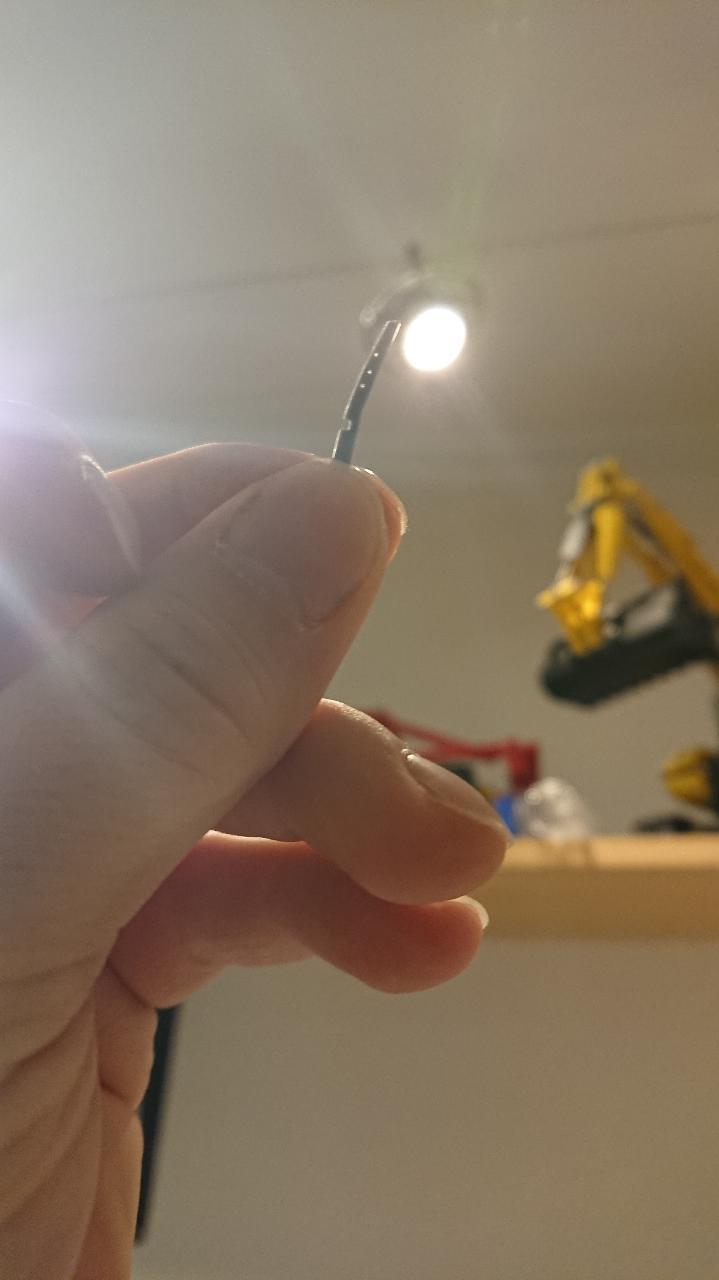

Kennt ihr diese dünnen Verschlüsse der Butterbrottüten? Jedes Drähtchen in einem Stück Plastik. So sehen die aus:
Daraus habe ich dann das Kabel nachgebildet. Einfach um eine Pipette gebogen.

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 18:47
von Rafael Berlin

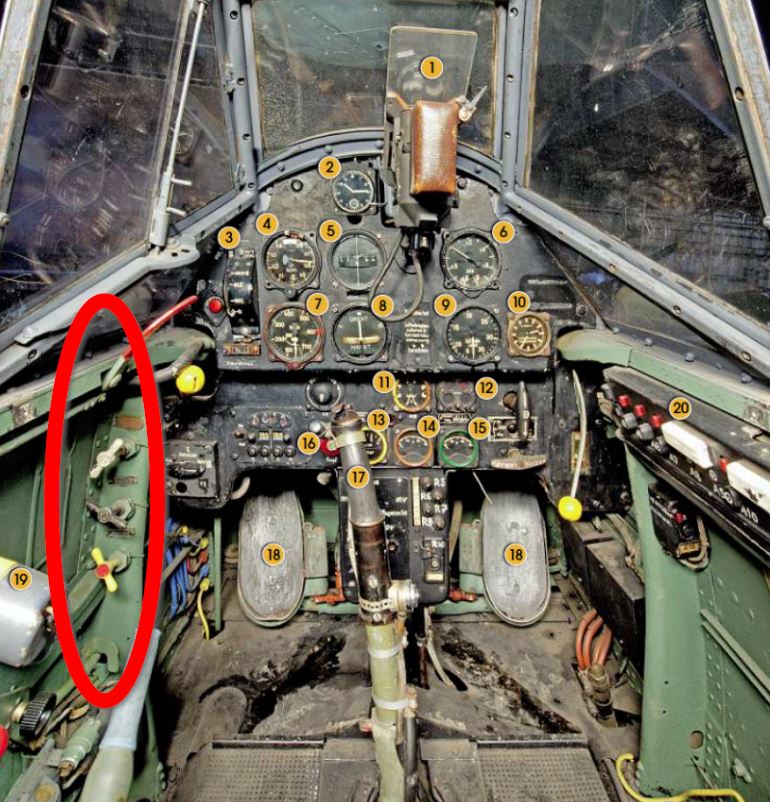

Im Originalcockpit gab es links 3 Schalter, die im Bausatz nicht vorhanden sind, siehe hier:
2018-09-10 18_39_35-Fotos_markiert.jpg
2018-09-10 18_39_35-Fotos_markiert.jpg (145.57 KiB) 2658 mal betrachtet

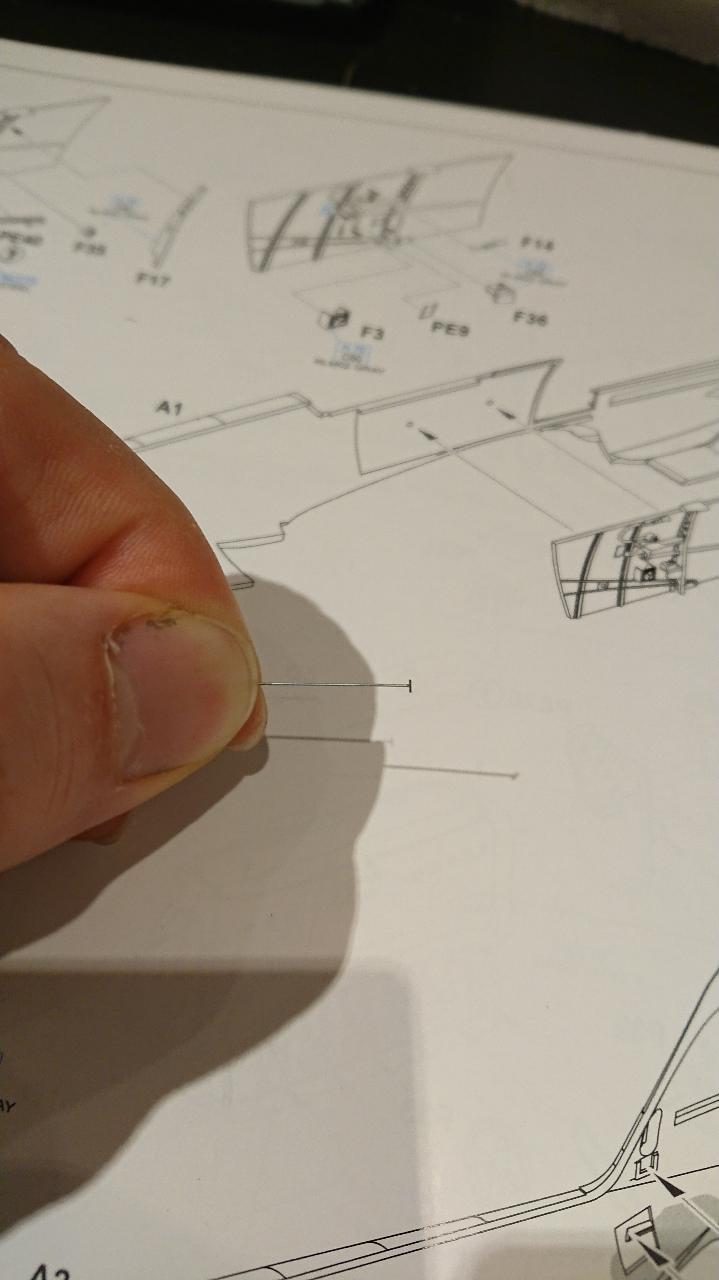

Die habe ich ebenfalls in 3facher Ausführung aus diesen Drähtchen von den Butterbrottüten nachgebildet:
Dazu in die Seitenstrebe 3 Löchlein gebohrt
Mit Sekundenklebergel festgeklebt:

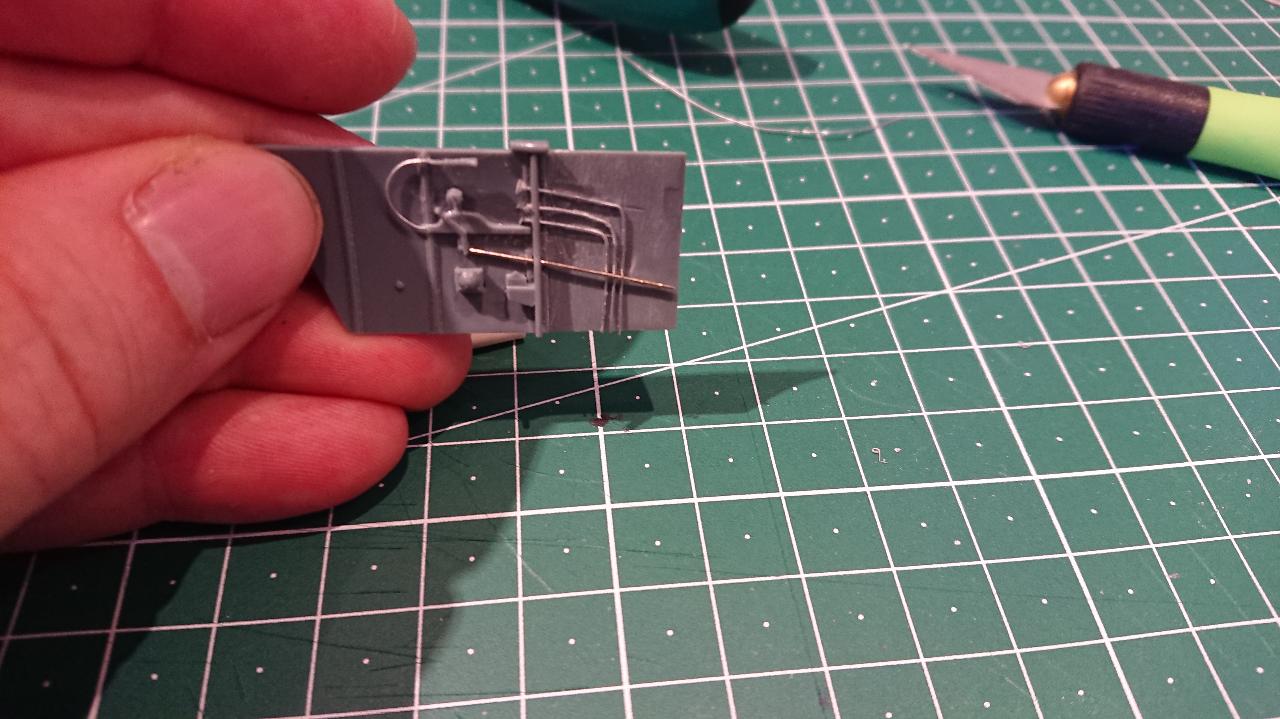

Die Diagonale Stange habe ich durch einen etwas dickeren Draht ersetzt.

Hier nochmal ein zwischenfoto, wo man das Loch sehen kann, in dem der gebogene Draht nun steckt:

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 18:57
von Rafael Berlin

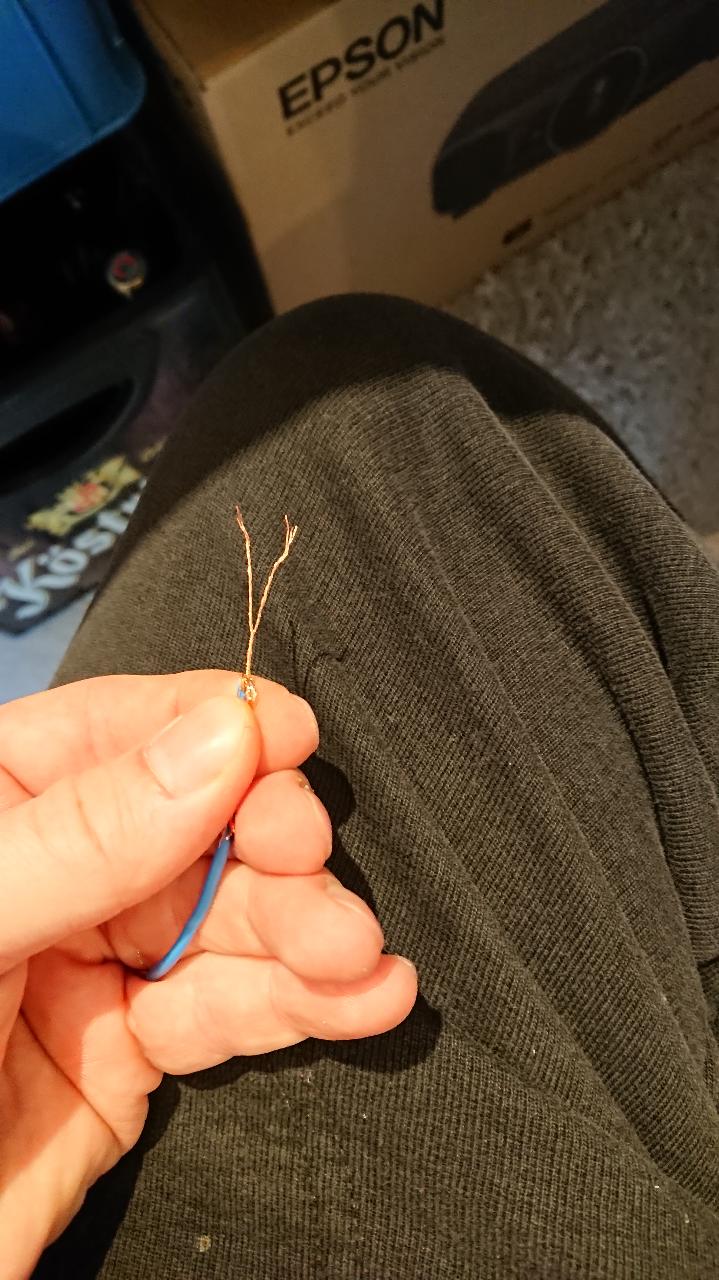

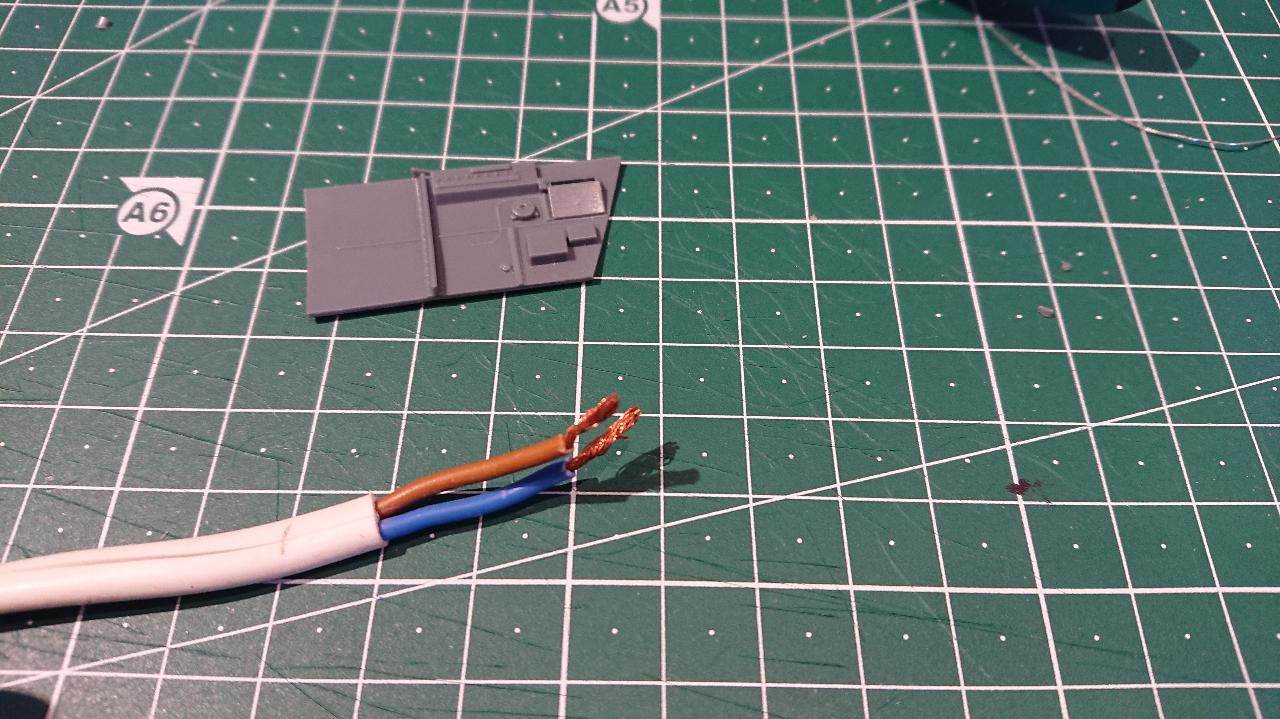

Die gegenüberliegende Seite wollte ich dann auch in Anlehnung an das Viedo etwas aufhübschen. Dazu habe ich eine alte 220V Litze bemüht

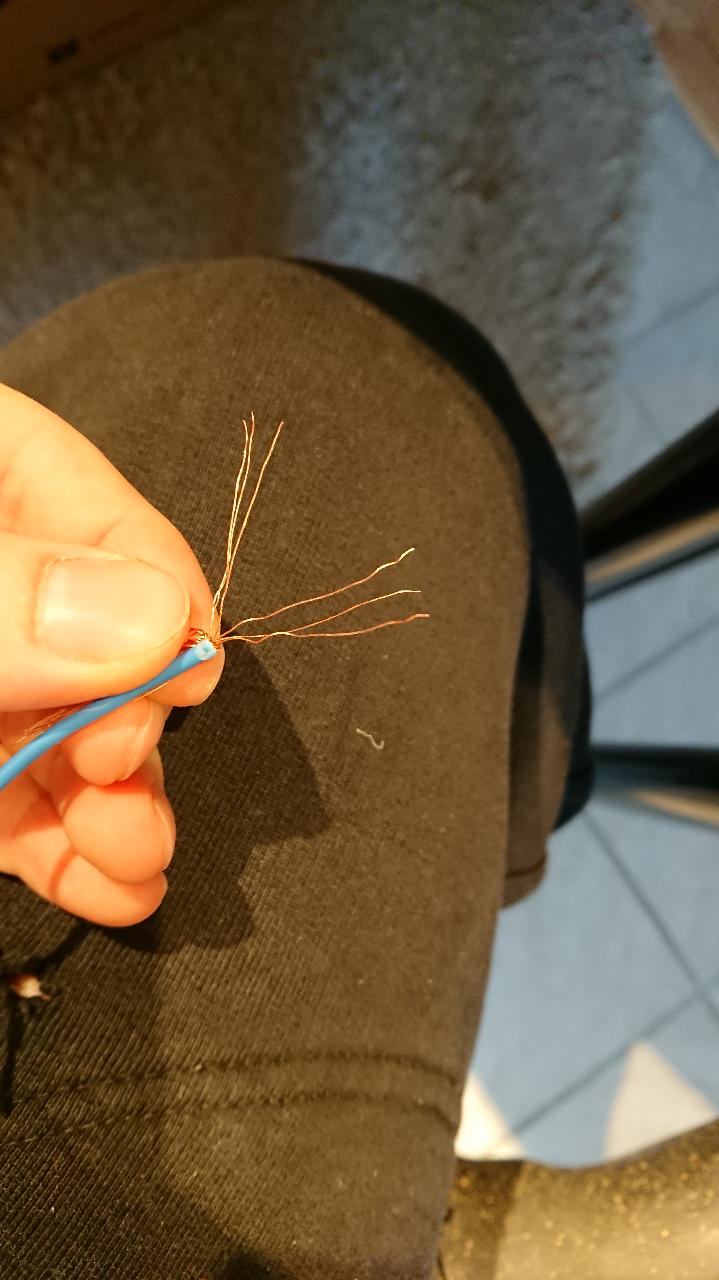

Die beiden Schltkästen rechts unten sollen miteinander verdrahtet werden. Habe also aus der Litze 6 Drähtchen genommen, jeweils 3 verdrillt und diese beiden Stränge dann teilweise miteinander verdrillt. Sah dann so aus:
und danach so:

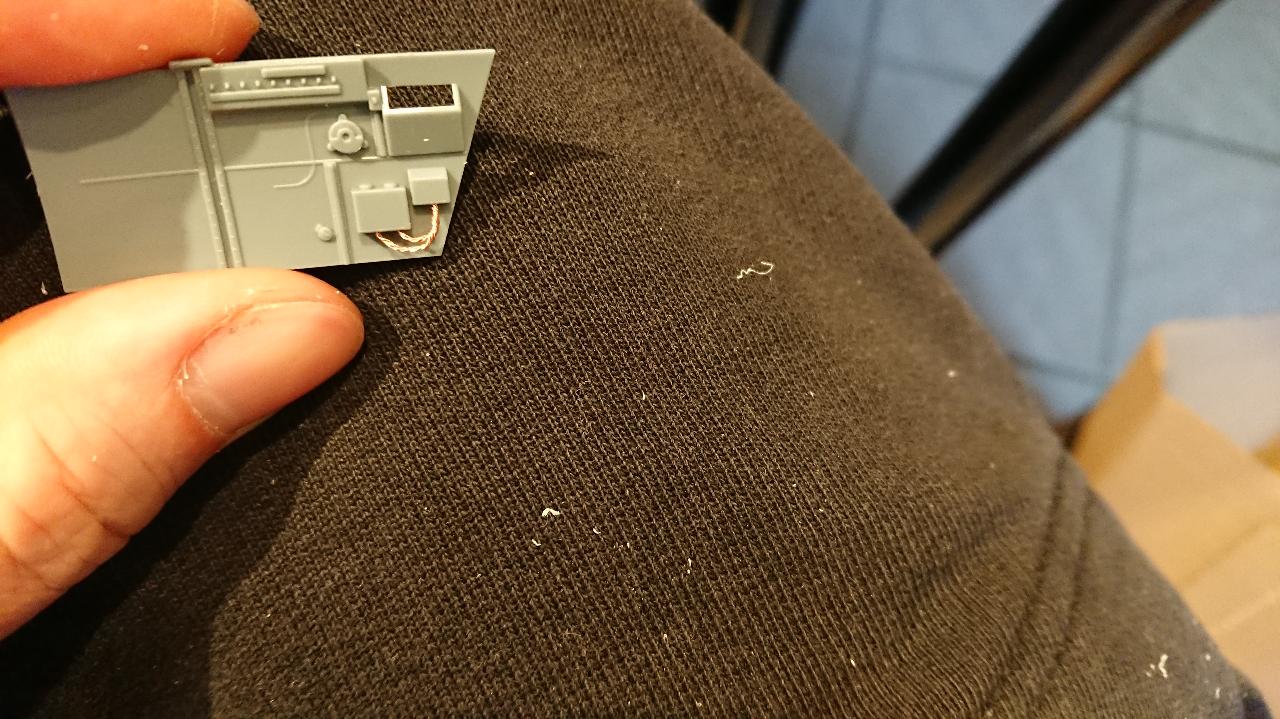

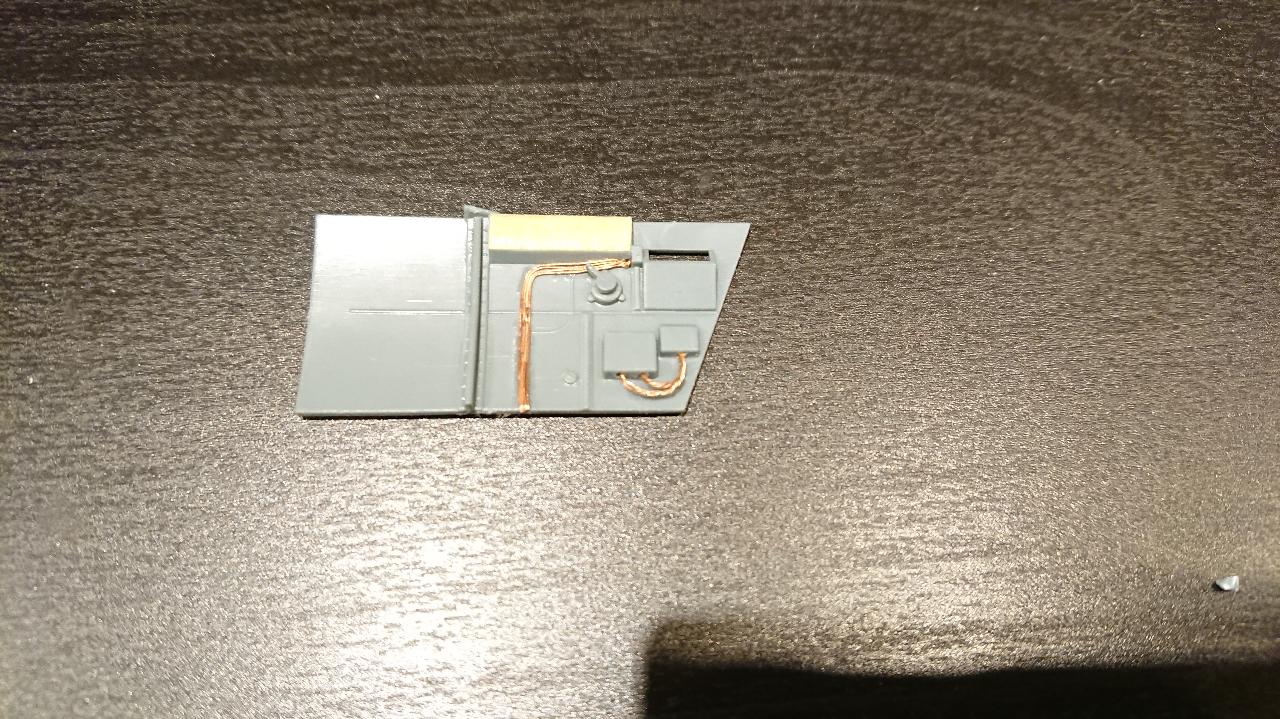

In die Kästen Löcher gebohrt und rein damit:

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 19:06
von Rafael Berlin

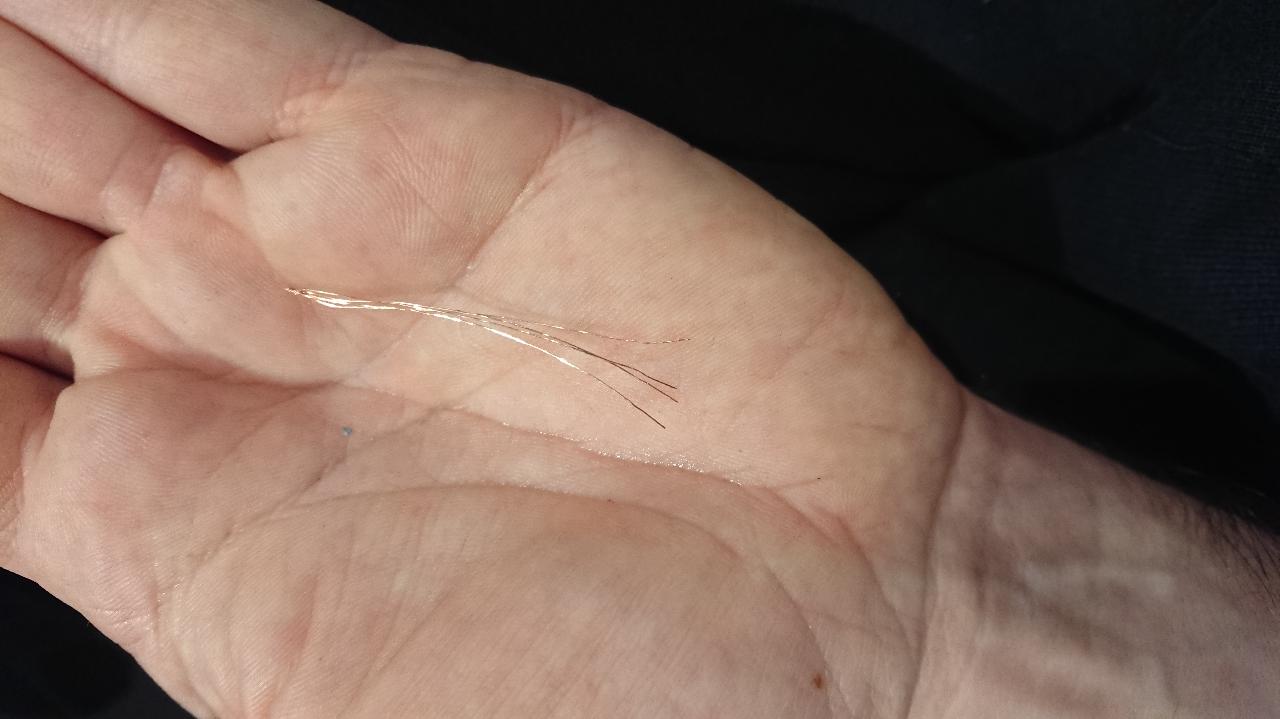

Oben der Schaltkasten bekommt ja ein Photoätzeil. Aber irgendwie fehlt die Verdrahtung. Ich habe also 4 weitere der Minidrähtchen genommen, ganz gerade gezogen nebeneinander in eine Biegezange (extra für die Ätzteile zugelegt) eingeklemmt und dann von einer Seite verdrillt. Sah dann so aus:

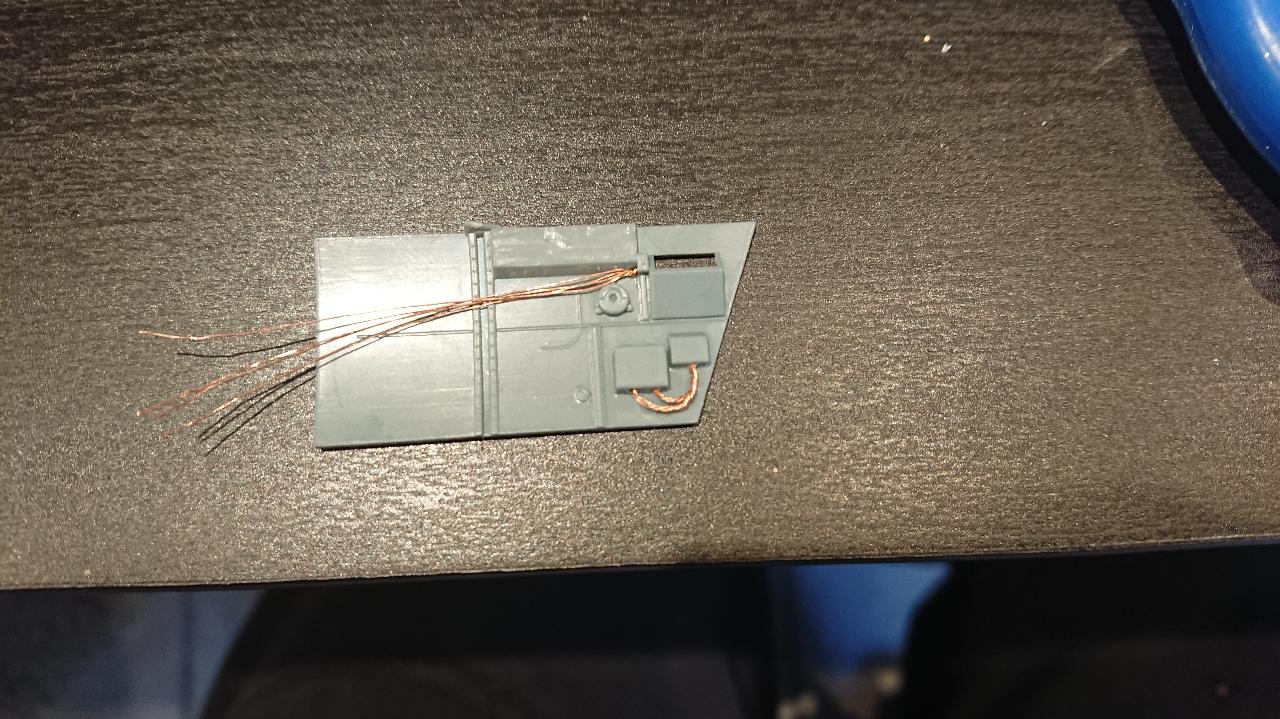

Dann ein kleines Loch am Schaltkasten gebohrt und den verdrillten Strang reingeschoben und mit Sekundenkleber festgeklebt:

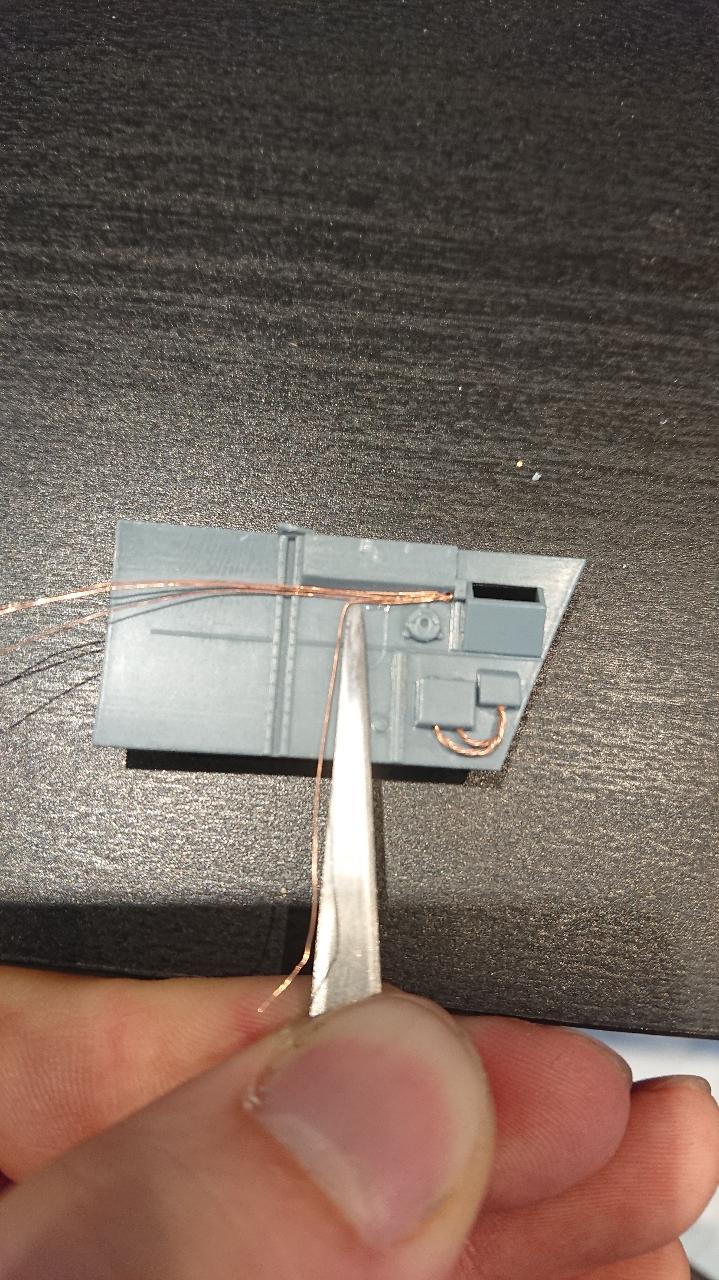

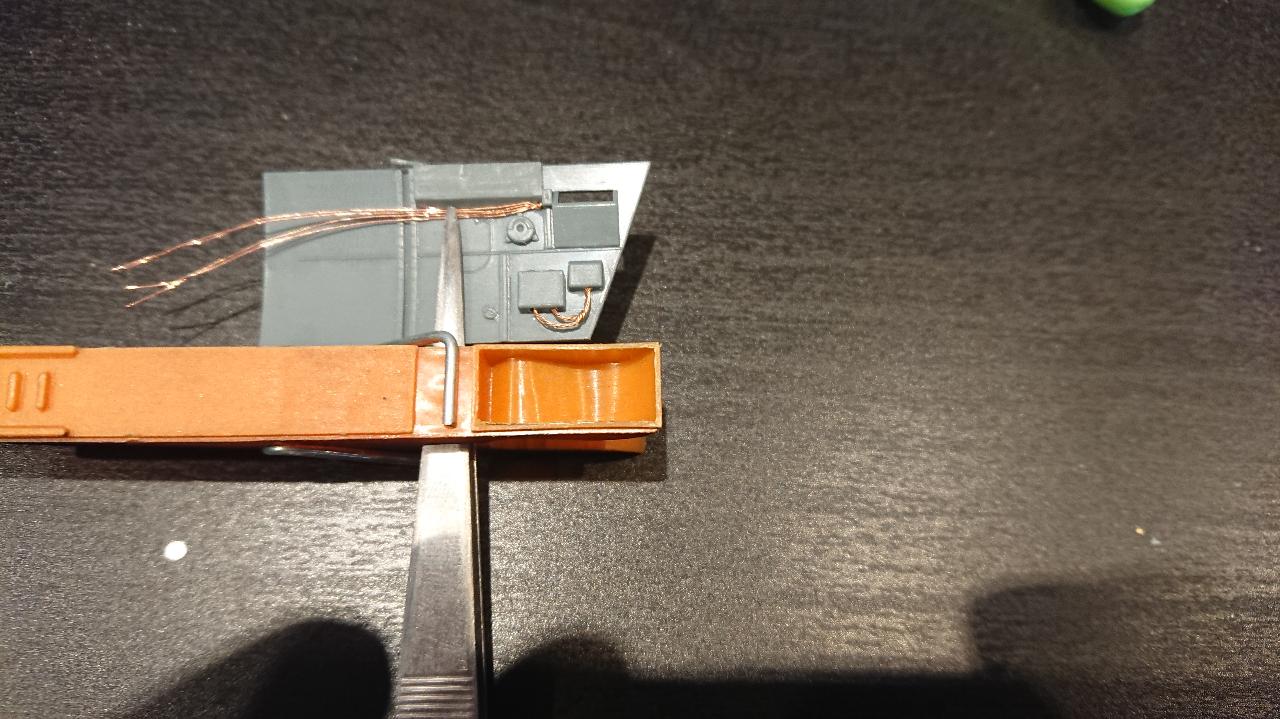

Nachdem der Kleber fest war, die einzelnen Äderchen ordentlich nebeneinander angeordnet, zusammengeschoben mit Pinzette fixiert und mit Sekundenkleber festgeklebt:
Um die Pinzette einzeln gebogen,

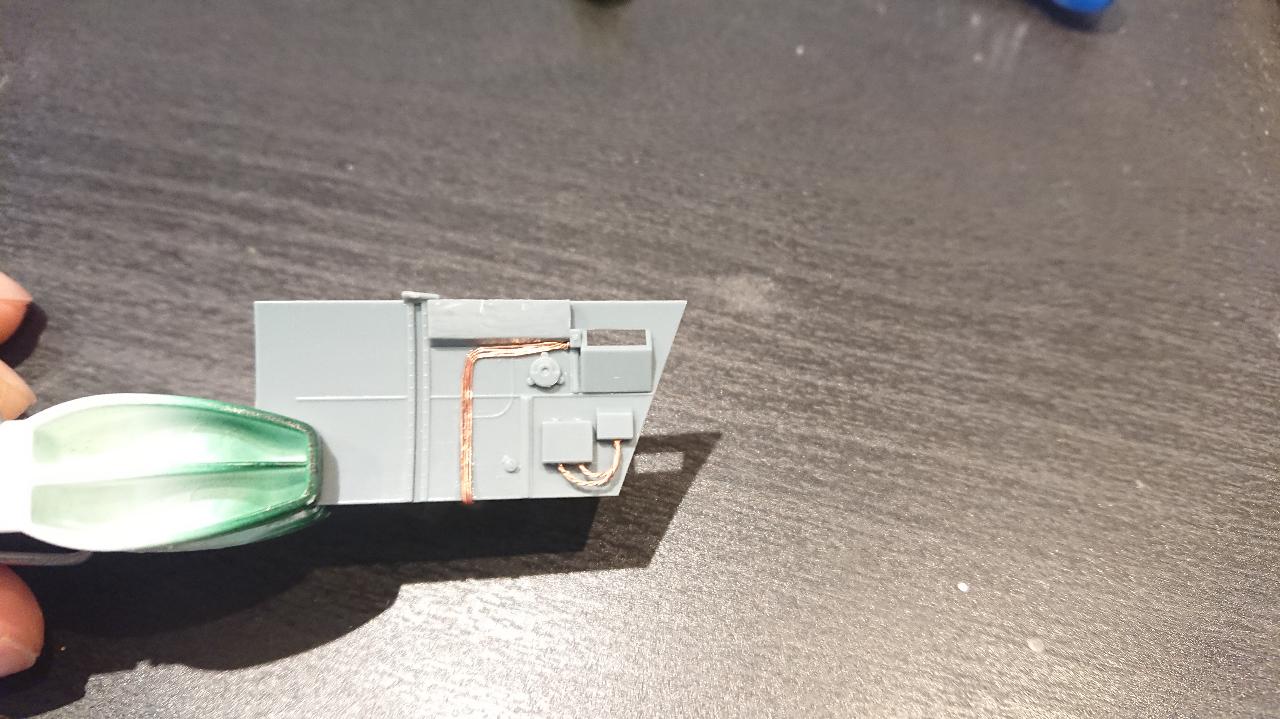

bis alles am Ende ordentlich nach unten verläuft:
Aktueller Stand:

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 19:36
von Aiden
Wow, als ersten Flieger gleich 1:32 und ProfiPack! Meinst du wirklich, dass dass die beste Idee war? Aber sieht hammer Profumäßig aus, als wenn du das schon hundertmal geübt hast. Hast du ja aber nicht, wie ich ja mittlerweile weiß :respekt: ;) :thumbup:

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 21:08
von Nougat
Das ist Modellbau PUR :thumbup: :thumbup: :thumbup:
Super
Nougat

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 21:43
von eupemuc
Läßt sich gut an. Weiter so :thumbup:
P.S.: Es heißt übrigens Messerschmitt. So viel Zeit muss sein ;)
Der gute alte Willy wird es Dir danken.
(Danke für die Änderung)

Re: Eduard 1:32 - Messerschmidt Bf 109 E3

Verfasst: Mo 10. Sep 2018, 22:12
von SharkHH
Beeindruckend. Mehr muss man nicht sagen.
Ich freu mich auf den weiteren Baufortschritt.
SharkHH

Re: Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Di 11. Sep 2018, 21:14
von SirLancelot
Hallo Rafael,
Ich finde die ersten Schritte Deines Modells auch beeindruckend.
Da bleibe ich interessiert dabei... , vielleicht kann ich mir das ein oder andere
für die Zukunft abschauen, habe auch noch eine Me109 ProfiPack von eduard hier auf Halde liegen, aber in 1/48.
Großes Kompliment für die Geduld und Perfektion mit der Du an den Flieger rangehst !
Viele Grüße

Re: Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Mi 12. Sep 2018, 06:31
von Jabo31
Moin!
Hier bleibe ich auch mal hängen und schaue Dir über die Schulter und ich pers. finde das ein 1/32 Modell für einen Anfänger sogar besser geeignet ist als so einen kleinen 1/76 Panzer. Wer halbwegs logisch denken kann und ein wenig Geschick hat, der bekommt das auch hin. Ich würde mir nachher, wenn es ans lackieren geht, eher noch was zum üben holen, oder irgendwo einen leeren Joghurtbecher, bevor Du Dich an die 109 wagst, aber keine Ahnung in wie weit da Deine Erfahrungen sind, nur eine Pinsellackierung würde ich hier nicht nehmen, dafür ist der Vogel zu schade und Du ärgerst Dich nachher. Weiter so. Gruß, Udo.

Re: Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Mi 12. Sep 2018, 09:27
von Rafael Berlin
Hallo zusammen, vielen Dank.

Ja, bevor ich größere Schritte mache, probiere ich alles an unverfänglichen Gegenständen aus. Joghurtbecher etc., meistens aber Plastiklöffel. Ich hab auch schon eine Whiskeyflasche besprüht ;)

Gestern stand mir der Sinn nicht nach Feinmotorik, und ich habe mir Gedanken um den Motor gemacht. Bin mir nicht so sicher, wie ich den lackieren soll. In einem Video wurde er einfach nur glänzend schwarz lackiert. Schaut man sich im Internet um, findet man den DB 601A in den unterschiedlichsten Aussehen, mal schwarz, mal pures Aluminium(?), mal matt und mal glänzend. Aber das sind typischerweise aufbereitete Museumsstücke, alte Katalogabbildungen etc.
In der Eduard Bauanleitung ist für den Motor Mr. Metal Color Black Iron angegeben. Das wollte ich probieren. Also nachmittags die Farbe besorgt und dann Plastiklöffelversuche gestartet:

Gesprüht auf den unbehandelten Plastiklöffel, dann auf Vallejo Black Grundierung und zum Schluß auf Vallejo Black Grundierung plus Vallejo Glanzlack. Ich konnte keinen wesentlichen Unterschied feststellen. Mr Metal Black Iron überdeckt eigentlich alles gleichermaßen (und ich hab nicht viel aufgesprüht - subjektiv).

Das sieht nach dem Polieren wirklich gut aus, vielleicht etwas heller als erwartet, aber durchaus ein Blickfang.

Danach weitergetestet, wie ich es versiegele. Darüber also testweise Vallejo Seidenmattlack, Vallejo Glanzlack und Mellerud Parkettversiegelung (Future hab ich nicht) gesprüht.

Die bislang überzeugendste (und spannendste) Lösung ist für mich Mr. Metal Color Black Iron und darüber eine dünne Schicht Vallejo Glanzlack.

Fotos bringen nichts, das kann ich bei Kunstlicht usw. ohnehin nicht einfangen.

Wenn ihr andere gute Vorschläge habt (oder mir abratet), ich teste gerne weiter...

Re: Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Mi 12. Sep 2018, 16:02
von paul-muc
Der E-3 Motor im Deutschen Museum ist einfach nur matt schwarz, allerdings nicht tiefschwarz, eher in Richtung anthrazit. Ich nehme an, die Farbe diente als Korrosionsschutz. An der Farbe ist nichts Metallisches. Es ist also kein schwarzes Metall, wie der Name deiner Farbe suggerieren könnte.
Du musst vielleicht auch schon überlegen, wie dein Modell später aussehen soll. Wenn die Maschine aussehen wird, als wäre sie reif zum Verschrotten, wie es zur Zeit wohl Mode ist, passt z.B. kein glänzender Motor.
Ich habe in jungen Jahren mit der großen BF 109 von Aifix ein gutes Ergebnis erziehlt, indem ich den Motor schwarz und Nebenaggregate anthrazit gespritzt habe und dann mit einer Fingerkuppe leicht Graphitpulver über alles gestrichen habe, um die Details zu betonen. Das sieht dann insgesamt metallisch aus.
Wenn du so weiter baust, wird das ein Supermodell.

Re: Eduard 1:32 - Messerschmitt Bf 109 E3

Verfasst: Mi 12. Sep 2018, 17:34
von eupemuc
paul-muc hat geschrieben:
Mi 12. Sep 2018, 16:02
Der E-3 Motor im Deutschen Museum ist einfach nur matt schwarz, allerdings nicht tiefschwarz, eher in Richtung anthrazit.

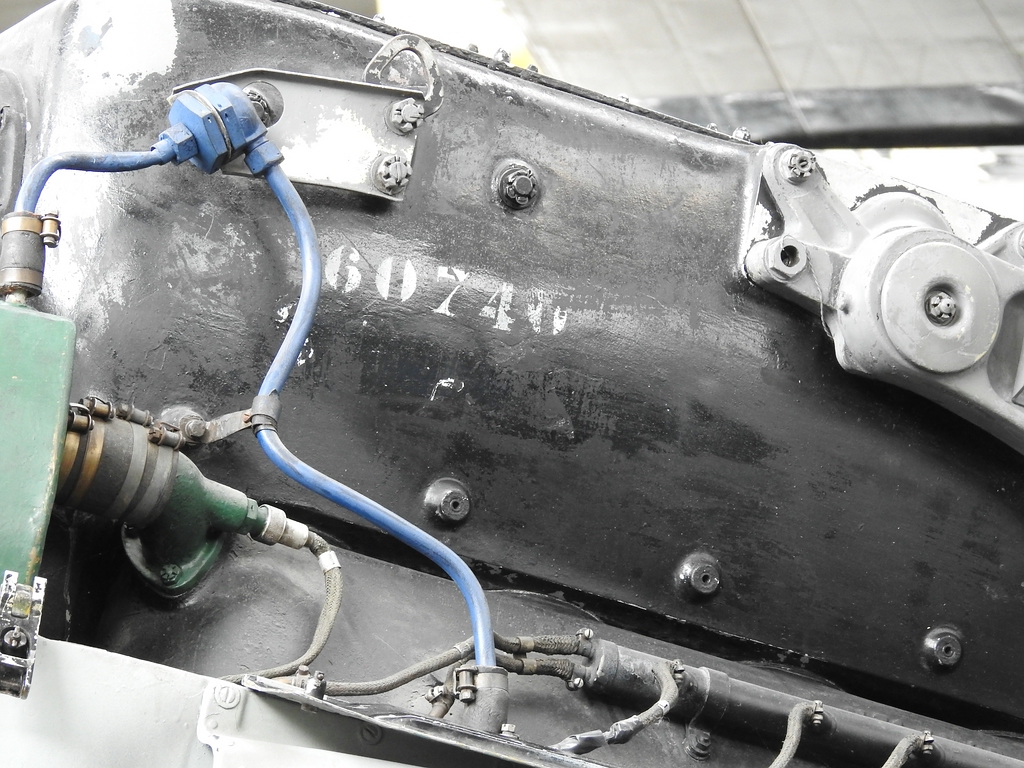

Zur Verdeutlichung:

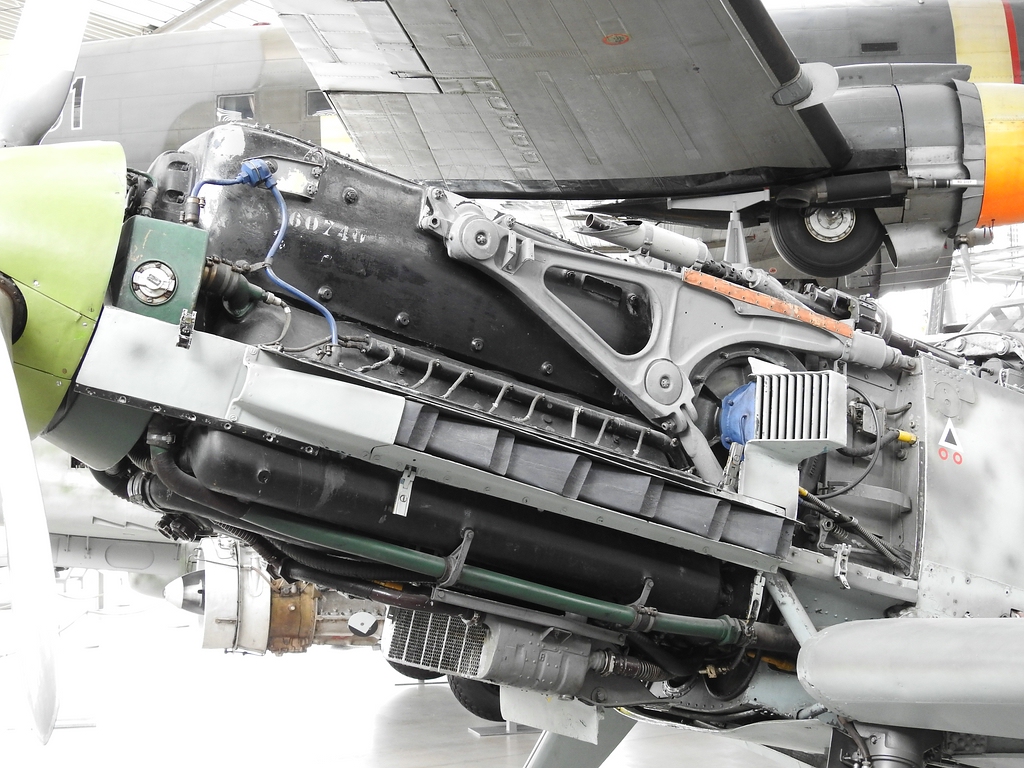

zz_Bf 109 E-4 (18).jpg
zz_Bf 109 E-4 (18).jpg (497.8 KiB) 2514 mal betrachtet
zz_Bf 109 E-4 (19).jpg
zz_Bf 109 E-4 (19).jpg (529.33 KiB) 2514 mal betrachtet
Wobei man bei restaurierten Dingen immer vorsichtig sein muss. Wer weiß, wer in den letzten 70 Jahren daran rumgepinselt hat. Siehe zum Vergleich den DB 610 (man beachte das Verdichterrad vom Turbolader)

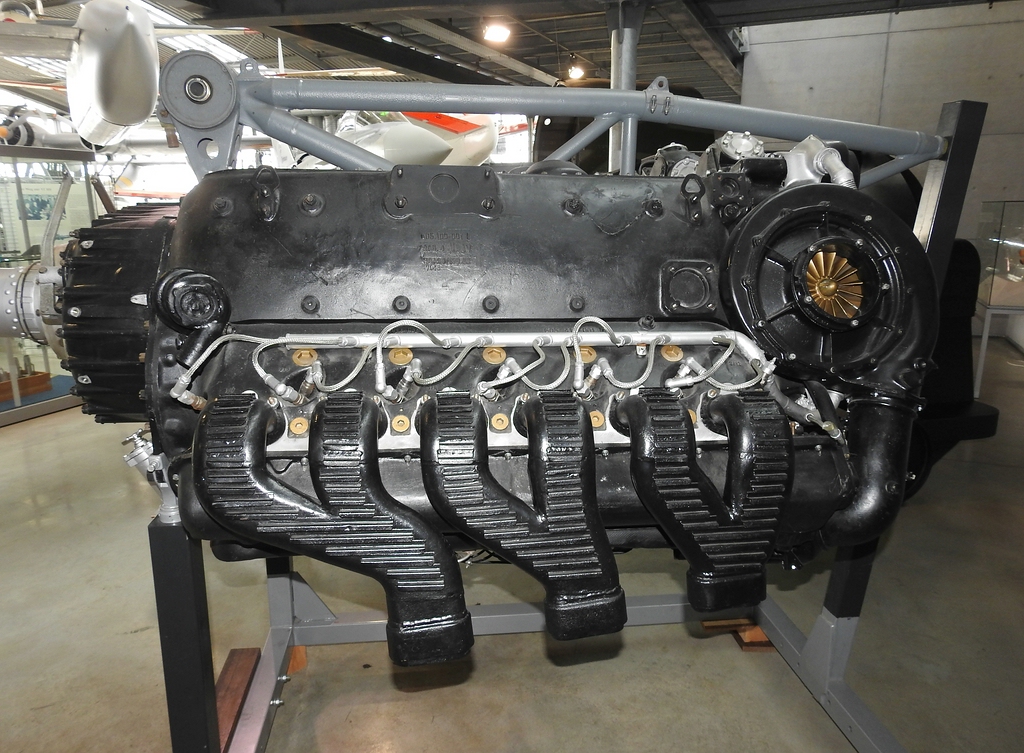

zz_DB 610 (9).jpg
zz_DB 610 (9).jpg (547.71 KiB) 2514 mal betrachtet
Aber die Methode mit dem Graphitpulver ist schon mal nicht schlecht.
