Schlachtschiff Bismarck in 1/700 von Revell

[Simitian]

Ahoi an alle Interessierten,
eine kleine Bausatzvorstellung, zum Schlachtschiff Bismarck in 1/700 von Revell.

Zum Baubericht
Zum fertigen Modell

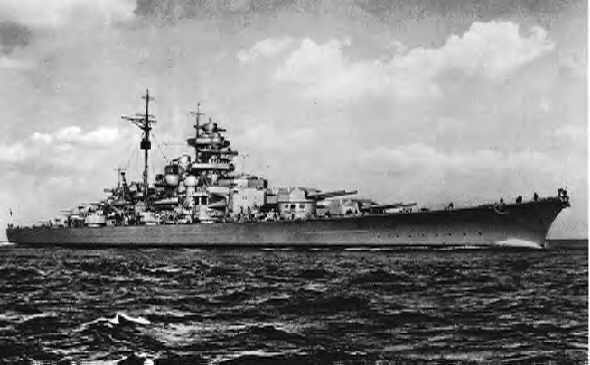

Das Original:


Die Bismarck war ein Schlachtschiff der deutschen Kriegsmarine und bildete mit ihrem Schwesterschiff Tirpitz die Bismarck-Klasse. Zum Zeitpunkt ihrer Indienststellung im August 1940 unter dem Kommando von Kapitän zur See Ernst Lindemann, galt sie als das größte und kampfstärkste Schlachtschiff der Welt.

Im Mai 1941 wurde die Bismarck zusammen mit dem Schweren Kreuzer Prinz Eugen in den Nordatlantik geschickt, um dort Handelskrieg zu führen. Bald nach dem Beginn dieser Mission gelang ihr in der Dänemarkstraße die Versenkung des britischen Schlachtkreuzers Hood. Drei Tage darauf sank sie selbst nach einem schweren Gefecht gegen Einheiten der britischen Royal Navy mit dem Großteil ihrer Besatzung im Nordatlantik.

Die Bismarck zählt heute zu den bekanntesten Schiffen der deutschen Kriegsmarine und ist daher Objekt zahlreicher literarischer Werke, fachwissenschaftlicher und technischer Untersuchungen sowie Modelldarstellungen.

Schiffsdaten:
Schiffstyp Schlachtschiff
Klasse Bismarck-Klasse
Bauwerft Blohm & Voss, Hamburg
Baunummer 509
Baukosten 196,8 Mio. R.M
Kiellegung 1. Juli 1936
Stapellauf 14. Februar 1939
Verbleib Am 27. Mai 1941 gesunken
Länge 250,5 m (Lüa)
Breite 36,0 m
Tiefgang max. 9,9 m
Besatzung 2.092 Mann
Leistung 150.170 PS (110.450 kW)
Geschw.max 30,6 kn (57 km/h)

Bewaffnung:
8 × 38 cm SK C/34(L/65) (1.004 Schuss)
12 × 15 cm SK C/28 (L/55) (1.288 Schuss)
16 × Flak 10,5 cm (L/65) (6.825 Schuss)
16 × 3,7 cm SK C/30 (L/83) (34.100 Schuss)
18 × Flak 2,0 cm L/65 (44.000 Schuss)

Panzerung:
Gürtel: 170–320 mm
Zitadelle: 120–145 mm
Panzerdeck: 80–120 mm
Oberdeck: 50–80 mm
Panzerquerschotte: 45–220 mm
Torpedoschotte: 45 mm
Türme: 360 mm
Barbetten: 220–340 mm
Mittelartillerie:
Türme: 100 mm
Barbetten: 100 mm
vorderer Kommandoturm: 350 mm
achterer Kommandoturm: 150 mm

Quelle: Wikipedia
Zu Wikipedia


Der Bausatz



Die 295 Bauteile sind auf 10 Gießrahmen und die beiden Rumpfhälften
aufgeteilt. Die Bausatzform ist von 2010.
Die Spritzlinge sind alle sehr sauber gespritzt.
Fischhäute oder Auswerfermarken sind nicht erkennbar.
Trotz 1:700 weisen die Bauteile sehr schöne Details auf.
Die Rohre der SA und MA und die 10,5cm Flak können beweglich
gebaut werden. Ein Ständer für das Modell liegt dem Bausatz
ebenso mit bei.
Ein sehr sauber Gedruckter Decalbogen, runden den Bausatz ab.
Der Bausatz hat für mich eine sehr hohe Qualität.
Es ist fast so, als ob man die 1:350er Bismarck, einfach nur
verkleinert hat.

Die Eckdaten:
Modell: Schlachtschiff Bismarck
Hersteller: Revell
Maßstab: 1/700
Einzelteile: 295
Länge: 35,9 cm
Breite: 5,15 cm
Material: Kunststoff
Art.Nr.: 05098
Preis: ca.20 €
Ausgabe: 2010

Modell-Details:

- Neue Bausatzform
- Detaillierter Rumpf & Antriebsanlage
- Decks mit Plankenstruktur
- Geschütztürme mit einzelnen beweglichen Rohren
- Filigrane Masten
- 18 Beiboote
- 2 Arado 196 Seeflugzeuge
- 2 detaillierte Kräne mit Ausleger
- Displayständer
- 2 Bemalungsvarianten: Winter 1940/41 / März 1941

Quelle Revell
Zu Revell






























MfG
Jan

[Hans]

Danke, schöne Bausatz Vorstellung.

[KaleuNW]

Ahoi Jan

Irgendwo habe ich damals in einer Bausatzbesprechung gelesen,
dass es der bis dato beste Bausatz in 1:700 sei, also very excellent.

Deine informative Vorstellung bestätigt dies gekonnt.
Einem freudvollen Bauspass steht also nichts im Wege,
man darf auf deinen Baubericht gespannt sein.

Aus dem Beobachtungsstand im Vormars
Wilfred

PS: Von ähnlicher Qualität dürfte das Begleitschiff anlässlich Rheinübung, die PRINZ EUGEN von Tamiya sein.
Siehe auch viewtopic.php?p=80795#p80795

[schnuerbodenfuxx]

Hallo Jan,

schönes Modell und schöne Bausatzvorstellung - sieht auf jeden Fall vielversprechend aus.
Ich traue mich zwar an 1:700 nicht mehr ran, freue mich aber auf deinen Baubericht und auf die Indienststellung.

weihnachtliche Grüße aus der Kellerwerft und immer happy modelling
schnuerbodenfuxx Dieter

[Simitian]

Ahoi und danke für euer Interesse
Von der Qualität des Bausatzes, war ich doch auch sehr positiv überrascht.

Einen Baubericht werde ich zur Bismarck schreiben.
Allerdings dient das Modell nur zur Übung,
bezüglich eines Dio's. Erwartet da bitte nicht zu viel.
Bevor ich mich an die Titanic traue, möchte ich hier erst
noch etwas üben/testen.

Ich möchte die Bismarck darstellen,
wie sie einst Robert Ballard sah.

MfG
Jan

[KaleuNW]

… dann die alte zum Wrack-Diorama umbauen

Ahoi Daniel
Ich höre es schon knirschen, ächzen, sprudeln und krachen

Wie tief müssen wir tauchen, um dabei zu sein
Noch ist nichts zu sehen wegen des aufgewirbelten Schlammes
Aber das wird sich legen - wir sind gespannt, was es dann zu sehen gibt

Gerade rechtzeitig zurück vom Tauchtraining
Wilfred

[Hans]

Da bin ich auch mal gespannt was Du uns hier vorsetzt.

[Berti67]

Dieses Schiff ist ein muss für jeden Modell Bauer.

[Simitian]

Hi Berti67,
dem kann ich nur zustimmen,
an dem Bausatz kommt man in 1:700 schwer vorbei.
Absolut empfehlenswert.

MfG
Jan

[Berti67]

Servus Jan,

Ich hab die Bismarck als Karton modell bei mir liegen,das wird das nächste Projekt wenn ich mit
dem jetzigen fertig bin.
Weiß nicht wie lang ich dafür brauchen werde es sind über 7500 Teile und wenn es fertig ist ist es über ein Meter.
Ist eine Herausforderung das Teil.
Hab noch die Graf Zeppelin den Flugträger liegen und die Victory als Karton modell.lg

[Simitian]

7500 Teile
Und dann noch Kartonmodell.... ,an so was trau ich mich nicht ran.
Wünsche dir viel Spass und gutes gelingen dabei.

MfG
Jan

[KaleuNW]

Bei einer Bauzeit von insgesamt einem Jahr ergibt das «nur» gerade 22 Teile pro Tag - ist ja noch überschaubar

Also auf denn! Wir sehen uns in einem Jahr wieder bei der Indienststellung

Aus der Werft
Wilfred
