Baubericht zum DLK Mercedes Benz in 1/24 von Revell


Hallo Leute......

Willkommen zum meinem neuen Projekt und zwar der DLK Benz von Revell in 1/24. In der Titelüberschrift stehen ja einige Buchstabenkürzel und Zahlen. Dazu eine kurze Erklärung. DLK....:Drehleiterwagen mit Korb von Metz.
1419....14t, 192 PS und 1422......14t, 216PS.
Auf dem Karton steht ja was von "NEW" und Limited Edition.....aber...... das Modell ist doch schon was älter. Soweit ich gelesen habe, stammt der Bausatz aus 1987. Kann aber auch noch älter sein.

Jetzt aber zum Bau des Benz...:

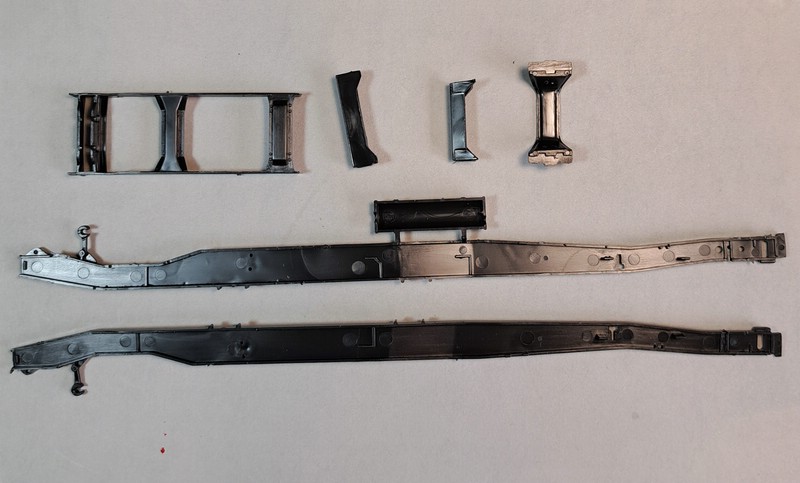

Los geht es mit dem Rahmen, folgende Teile....:

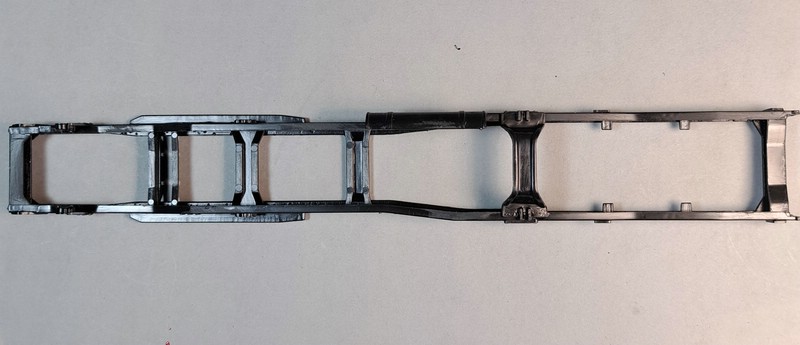

Die schnell zusammengebaut waren. Allerdings gibt es einige Auswurfmarker und Vertiefungen...(die man aber kaum sieht...:

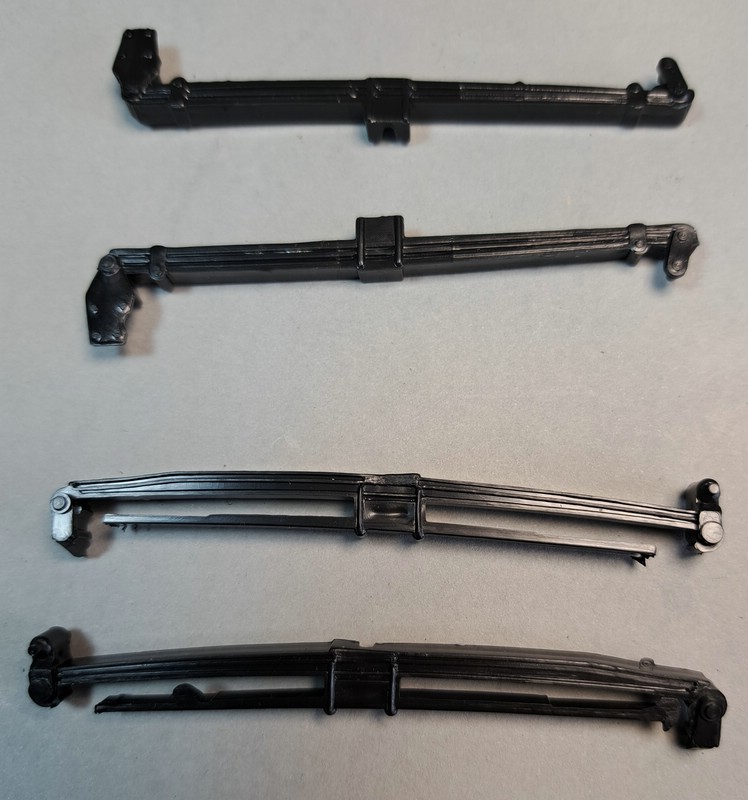

Als nächstes kamen die Blattfedern dran....diese hier.....:


....Und in Position.....:


Die Vorderachse sind nur wenige Teile.....:

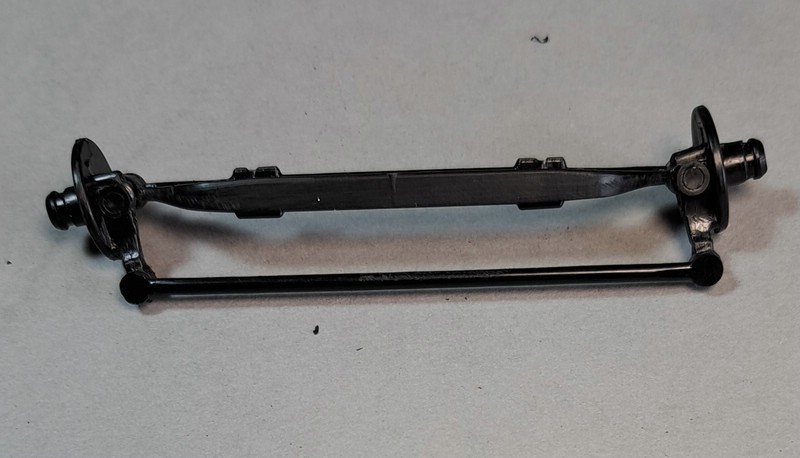

Zusammengefügt......:

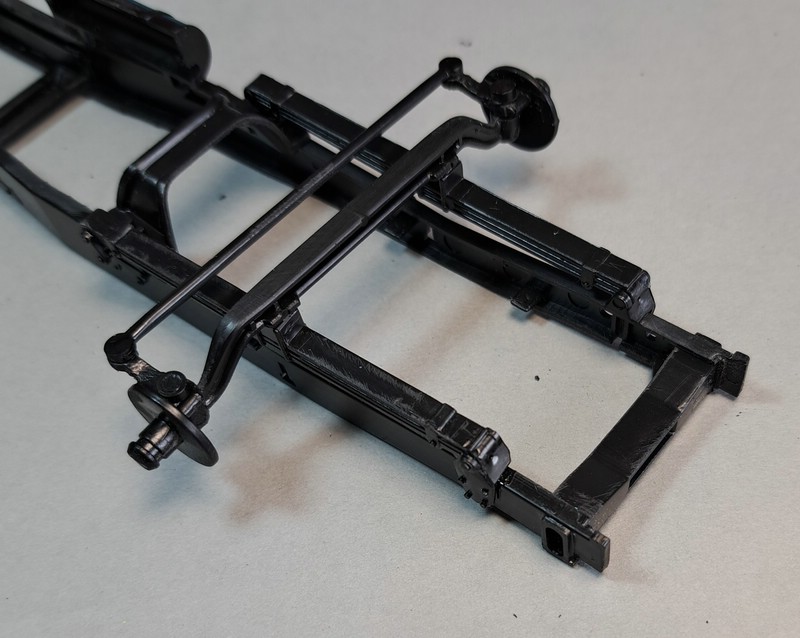

....und in Position.....:


Richtig, die ist Beweglich.

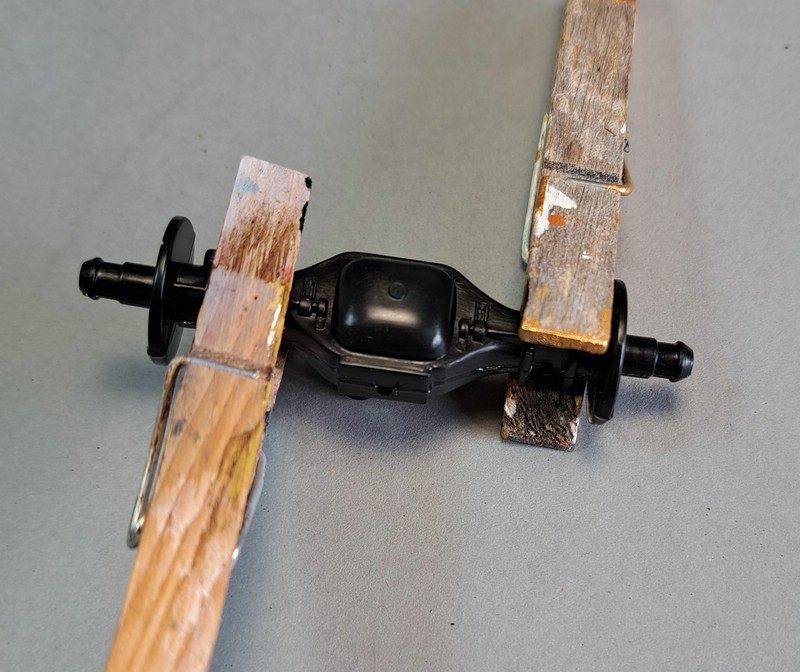

Die Hinterachse besteht aus 2 Teilen.....:


Noch ein paar Teile anbringen.....:

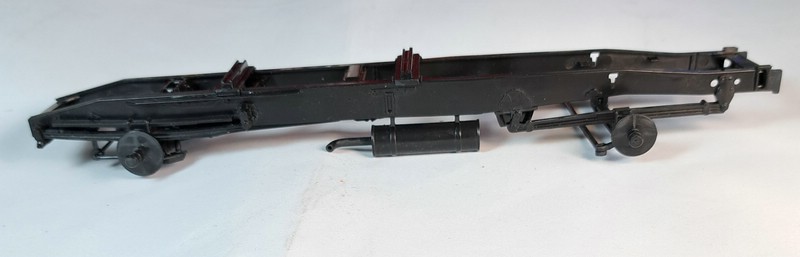

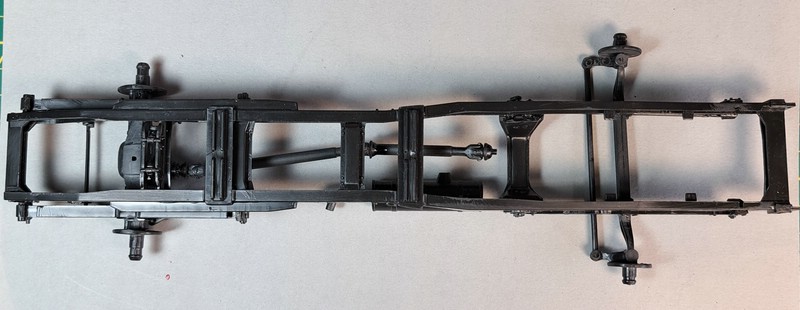

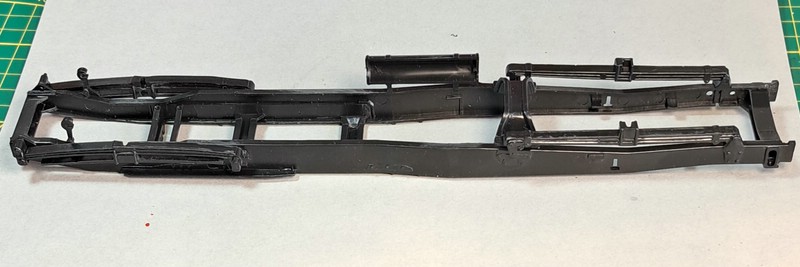

......und so sieht dann der Rahmen und Achsen aus......Bauzustand und fast fertig zum Lackieren....:


Draufsicht.....:

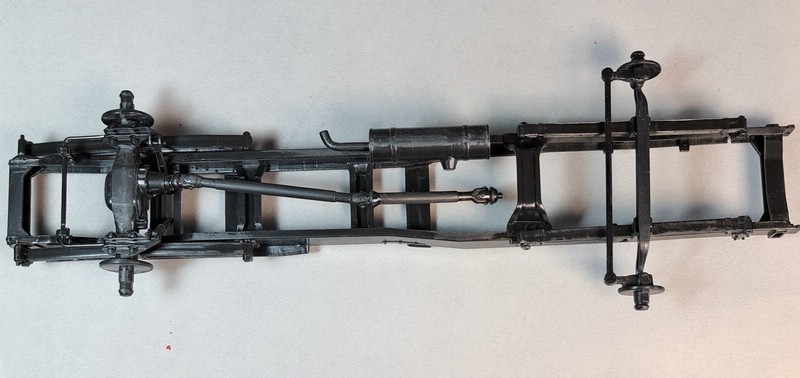

Von unten.....:


Nächste Baustelle der Motor.....:


Aber dazu mehr im nächsten Update.

Gruß, Dirk.

[Rafael Berlin]

Das wird ein Spaß, da bin ich dabei

[IngoM]

Da schaue ich auch gerne zu. Gruß Ingo

[Malle]

Hallo Dirk,

einen Feuerwehr-BB habe ich schon lange nicht mehr gesehen und freu mich auf deine Bilder und Infos

[Eukaryot98]

Die habe ich auch noch liegen. Aber ich muss sagen, ich finde es einfach sehr schade das Revell keine neuen Blaulichtfahrzeuge entwickelt. Der letzte war ja der Varus, aber seit dem gab es leider keine neuen Entwicklungen mehr

[Diwo58]

Hallo Leute.....

Danke schon mal für euer Interesse.
@Andy....: Ja, ich finde es auch Schade...obwohl... soweit ich weis...... es zwei "neue" Feuerwehr Fahrzeuge im Revell Programm gibt.....: den Schlingmann MAN HLF 20 und den Schlingmann Mercedes TLF 16/25. Oder?....sind die schon was älter? Der Unimog ist eine Wiederauflage.
Früher gab es mal Polizeifahrzeuge (Bulli, Käfer, BMW Motorrad) noch in grün/weiß. Gerade in Punkto Polizei würde ich mir neuere Fahrzeuge wünschen. Aber da hapert es wohl an Lizenzen.....leider.

Gruß, Dirk.

[Eukaryot98]

Der Schwingmann TLF ist auch schon eine Wiederaufkage von einem Bausatz aus 2007, was wiederum nur eine decalcvariante von 2006 war. Naja und das Varus ist auch schon wieder 2016.
Da stimme ich dir zu, gerade die Bullis könnte man doch mit der Zugabe weniger Teile zum Feuerwehrauto, Polizeifahrzeug oder Rettungswagen umbauen. Aber auch einen neuer Streifenwagen wäre sehr cool. Bzw. Könnte man, wenn man die Lizenz für so ein Auto hat, z.B. Audi A6 den alls Zivilfahrzeug, Notarzt, Kommandowagen der Feuerwehr oder Streifenwagen auflegen. Ich persönlich fänd ja auch ein Bausatz der Polizeiwasserwerfer oder ein Bausatz des Rosenbaueres RT (das ist das Elektrolöschfahrzeug der Feuerwehr Berlin)

[Diwo58]

Hallo Leute......

Und schon geht es weiter mit dem DLK Benz.

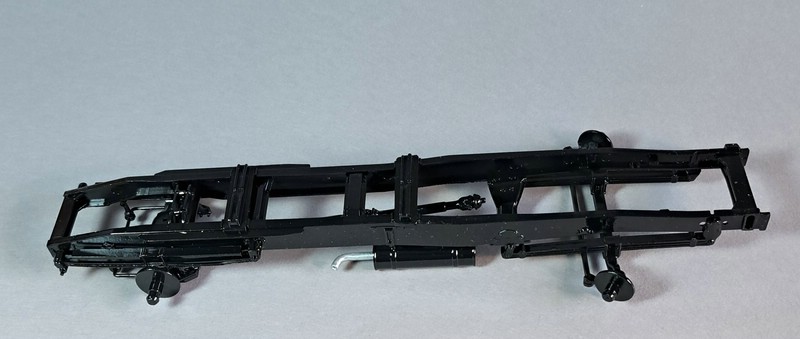

Zuerst wurde der Rahmen mit Achsen lackiert. Erst schwarz glänzend und anschließend Klarlack glänzend. Das ganze sah so aus....:

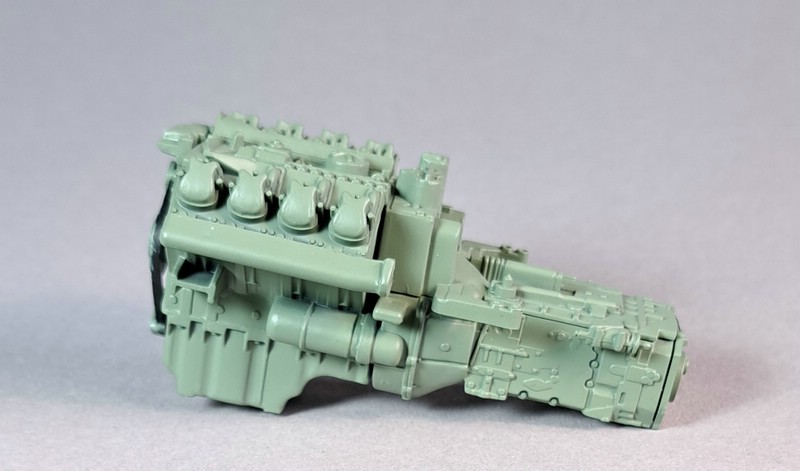

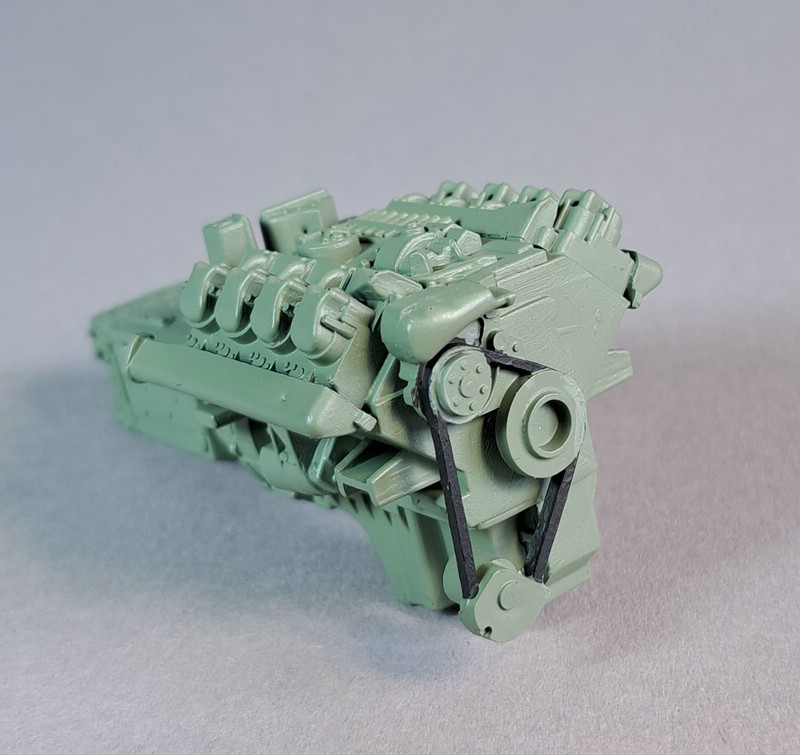

Dann die Motorteile zusammengebaut und mit einer Mischfarbe (lt. Bauplan) lackiert. Guckst du Motor.....:

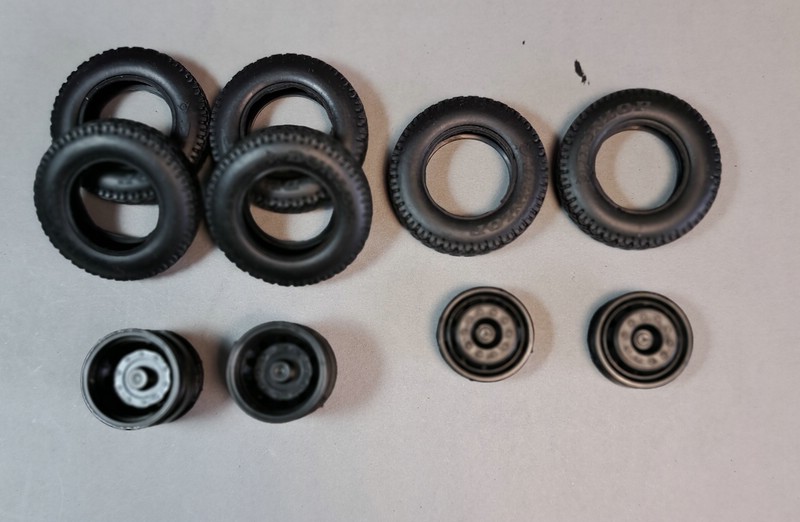

Fehlen noch die Räder. Bei den Gummis musste die Mitte heraus geschnitten werden. Die Felgen bestanden vorne aus zwei- und hinten aus drei Teilen. Guckst du etwas unscharfes Foto....:


Ein Hinweis darauf, das der Bausatz älter ist..... die Gummis haben eine "Dunlop" Aufschrift. Die neueren Modelle haben sowas nicht. Zumindest soweit ich weis....:

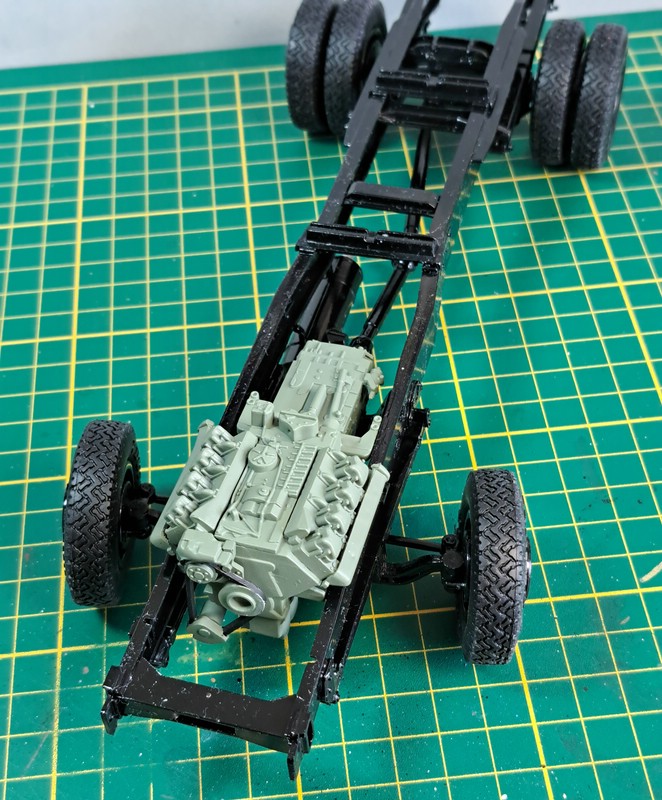

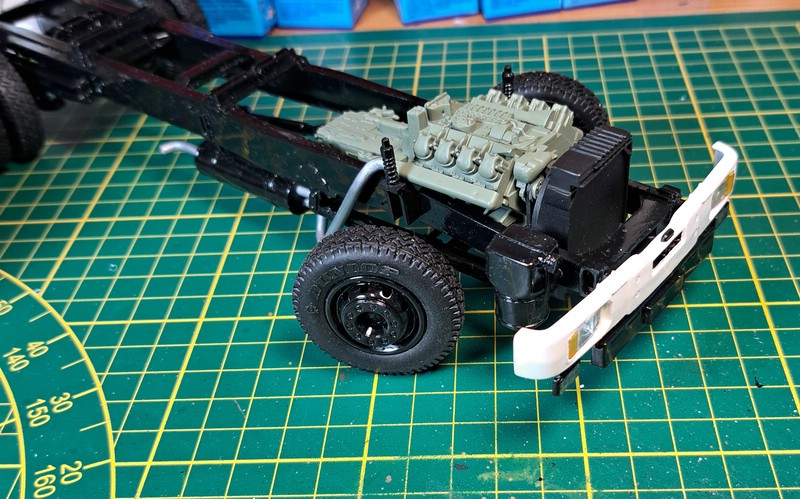

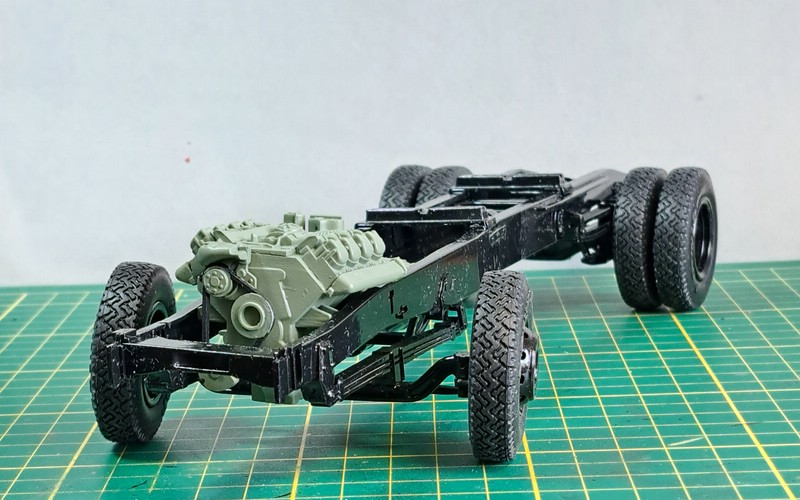

Die Felgen wurden lackiert, Gummis drauf und anbringen. Eigentlich sollten die gesteckt werden.....funktionierte aber nicht (trotz erheblichen Kraftaufwand). Also leicht Aufbohren, dann fluppte es. Jetzt nur noch den Motor rein. So zeigt sich nun der aktuelle Bauzustand.....:

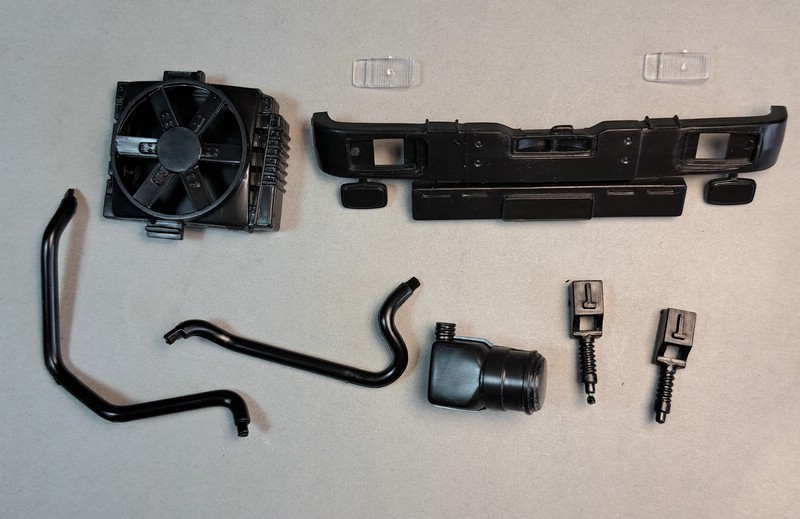

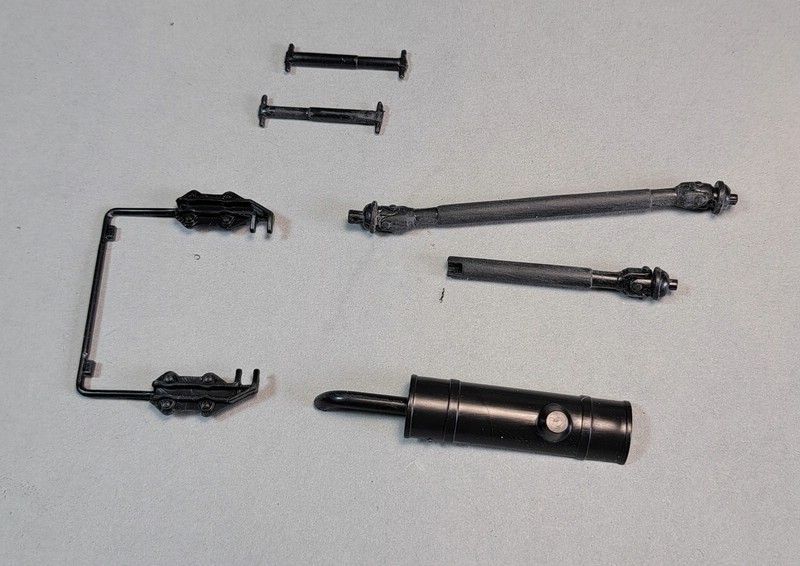

Die letzten Teile für "unten rum"........:


Die Teile sind schnell Erledigt....bisschen entgraten und lackieren. Einzig die Stoßstange bedarf mehr Arbeit in Form von Lackierarbeiten.

Ein erstes Fazit....: Grundsätzlich bin ich ganz Zufrieden mit dem Bausatz. Ja.... es gibt Auswurfmarker und Vertiefungen. Die meisten sieht man später aber kaum......(mit Ausnahmen). Allerdings passen die Teile aber gut zusammen und bis auf die Räder hatte ich keine Probleme. Für einen älteren Bausatz (Formen) geht das.
Fortsetzung folgt.

Gruß, Dirk.

[Revell-Bert]

Saubere Arbeit

Die Nebelscheinwerfer an der Stoßstange in Vollmaterial finde ich schade...

[Malle]

Sehr schön, es geht voran.
Viel Spaß weiterhin bei diesem Bausatz

[Diwo58]

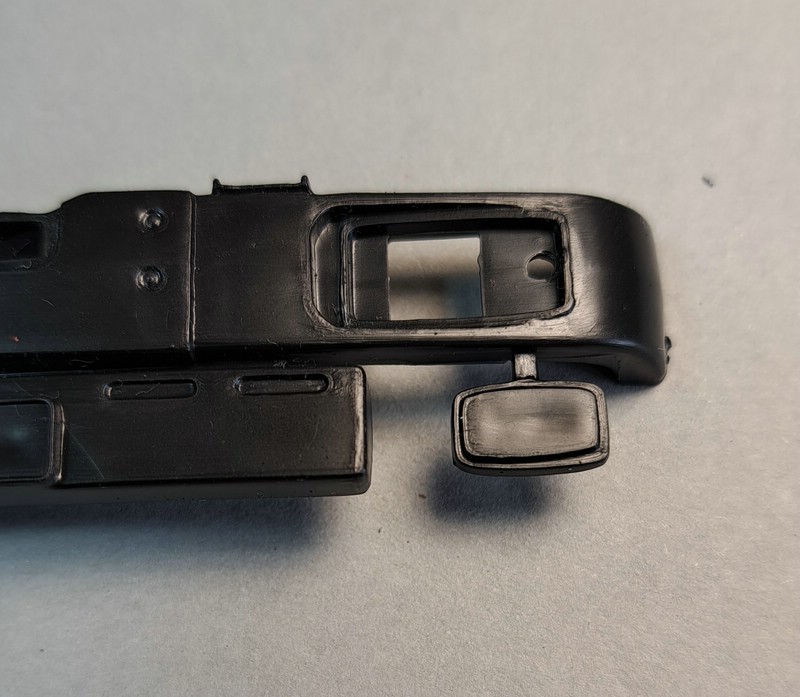

Tja, das mit dem Nebelscheinwerfer finde ich auch blöd. Mal sehen, was ich da mache. Zu allem Überfluss ist vorne eine Einsenkung und hinten ein Auswurfmarker....:


Gruß, Dirk.

[Diwo58]

Moin Modellbaukollegen......

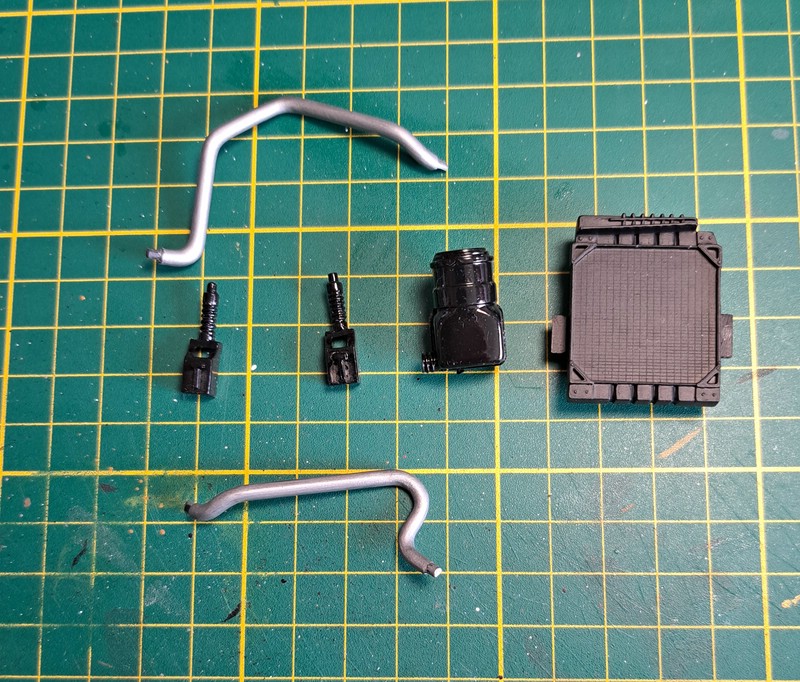

In den letzten Tagen kam ich nicht so viel zum bauen, aber etwas ist doch passiert. Ein paar letzte Teile für "unten rum" waren ja noch zu machen. Nach dem versäubern und dem Lackieren sahen die Teile so aus.....:


Fehlt leider die Stoßstange....habe mal wieder das Foto machen vergessen.

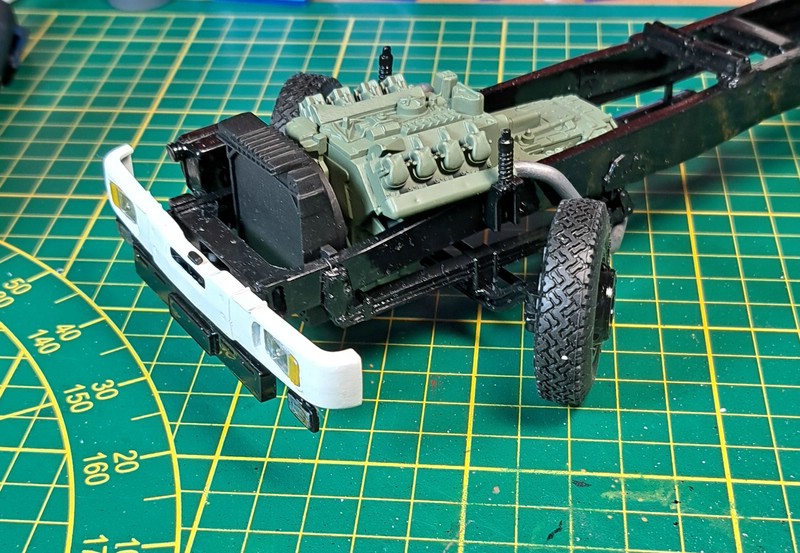

Die Teile (plus Stoßstange) wurden verbaut, was folgenden Bauzustand zeigt.....:

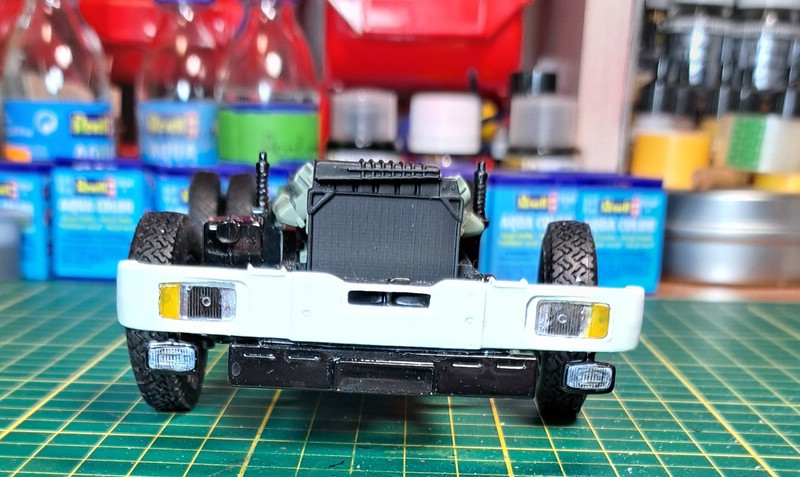

Da gab es ja das Problem mit den Nebelscheinwerfern aus "Vollmaterial". Hier habe ich den Hintergrund des Nebelscheinwerfer mit Revell Aqua Silber bemalt. Dann habe ich im Netz nach entsprechende Nebelscheinwerfer gesucht und wurde auch fündig. Diese habe ich mir auf den PC gezogen, bearbeitet und auf Größe gebracht. Dann auf "Decalfolie" ausgedruckt, mit Klarlack gesichert, ausgeschnitten und angebracht. Sieht so aus.....:


....Ob ich irgendwann mal lerne gerade zu fotografieren....

Damit ist "unten rum" fertig. Nächste Baustelle der hintere Aufbau....bzw. die Plattform für die Drehleiter.
Fortsetzung folgt.

Gruß, Dirk.

[IchBaueAuchModelle]

[...]....Ob ich irgendwann mal lerne gerade zu fotografieren.... [...]

Die Umsetzung deiner Zusatzscheinwerfer ist eine clevere und doch rechteinfache Lösung!
Ich hätte da mal wieder eine Form gemacht, klar gegossen etcetc. Clever!

[Revell-Bert]

Gute Idee
Ich hätte wahrscheinlich die Vollmaterial-Gläser plan geschliffen und so etwas, wie die Seitenreflektoren vom T3 Bulli, aufgesetzt. Davor natürlich Silber auf die Rückseite.

Aber deine Lösung werde ich auch einmal versuchen...
Habe momentan eh einiges an Decals selbst gedruckt und teste die Verarbeitung. Ich schieße schnell Mal zwei Bilder davon in die "zeig mal"-Ecke...

[Malle]

Das lässt sich bisher gut sehen, was du da machst
Die Nebelscheinwerfer sind aus meiner Sicht auch gut gelungen.
