Moin Moin!

Am WE ging's ein bisschen weiter.

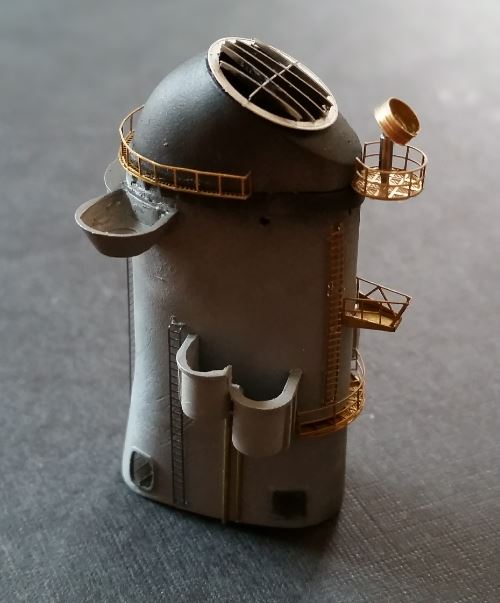

Die Arbeiten Am 2. Schornstein haben begonnen.

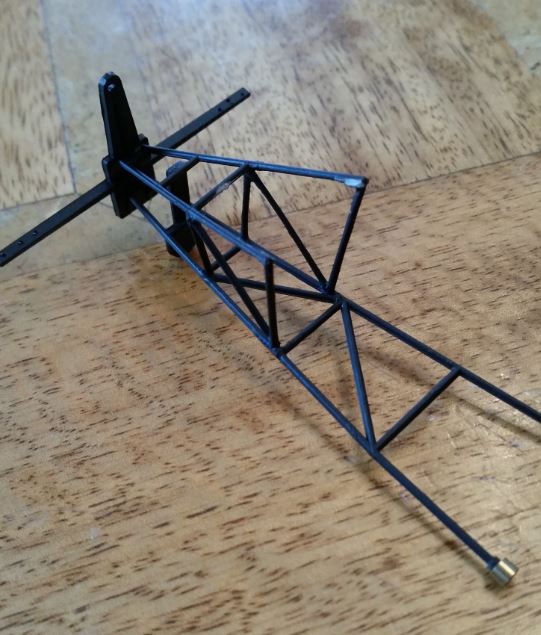

Der Hauptmast ist ein Problem für sich. Bei noch so sorgfältigem Zusammenbau war es irgendwie nicht möglich das Ding seitengleich und verzugsfrei zu bauen. Ich hatte mir trotzdem die Mühe gemacht ihn zu lackieren um bei einer Passprobe den Gesamteindruck zu sehen.

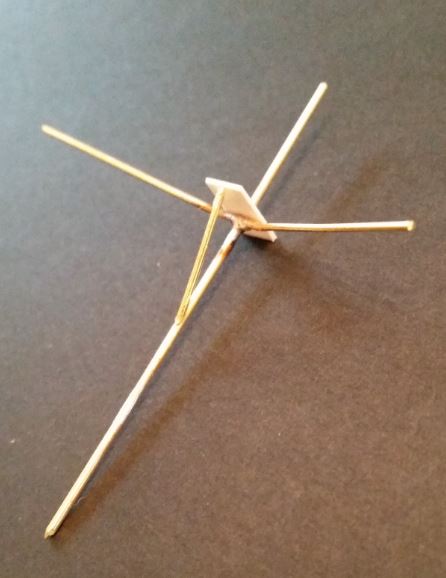

Aber letztlich ist er eh' falsch. Zu groß. Der Mast um die Zeit des Korea-Kriegs war viel kleiner. Also blieb nix übrig, ich habe einen neuen gelötet. Der wird jetzt lackiert und ausgerüstet.

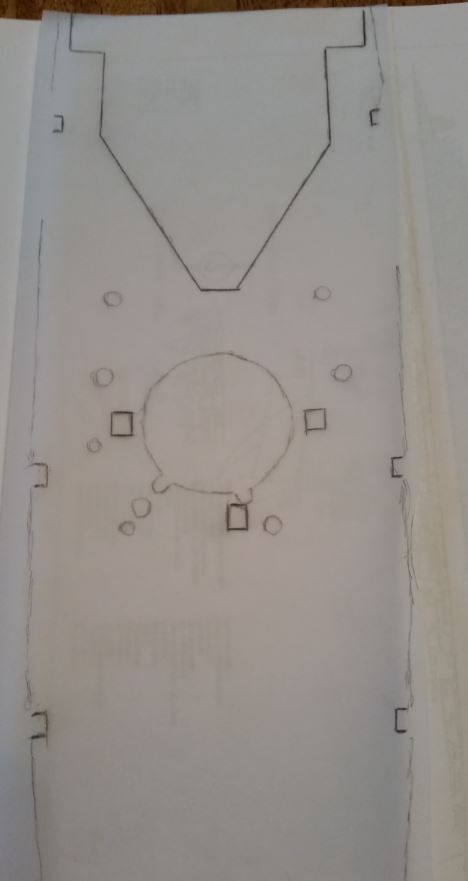

Derweil habe ich die Schablone für das hintere Holzdeck erstellt. DIe Schritte bis jetzt:

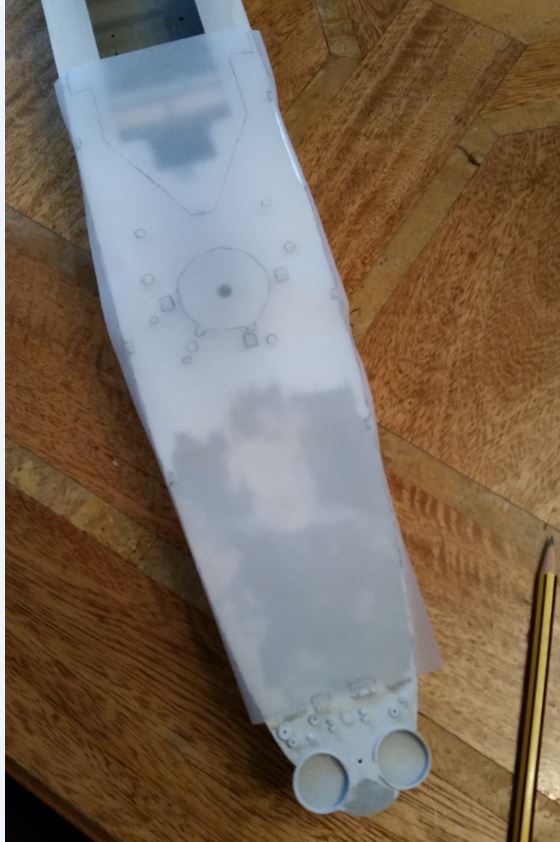

1. Pauspapier auf dem Deck fixiert und alle Umrisse, die ausgeschnitten werden müssen, nachgezeichnet.
2. Die Schablone abgenommen und die Geraden nachgezeichnet.

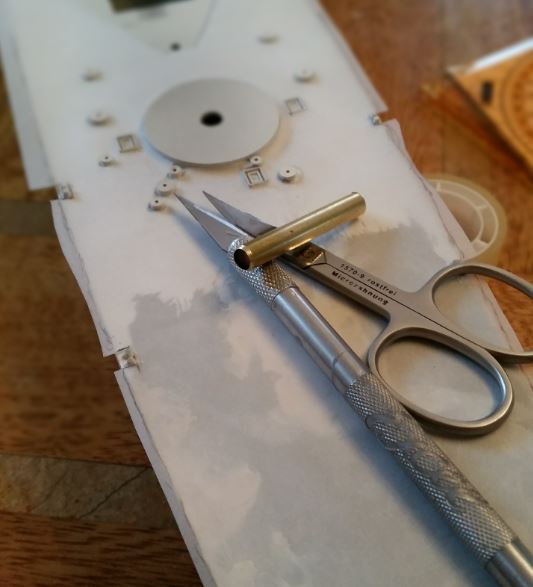

3. Ausgeschnitten. Das geht einfach. Die langen Geraden mit der Schere, die Kurzen mit dem Cutter-Messer. Die großen Rundungen mit einer gebogenen Nagelschere und für die kleinen Rundungen macht man sich aus einem passenden Messing Rundprofil ein Locheisen.

1.


2.


3.


Passt !

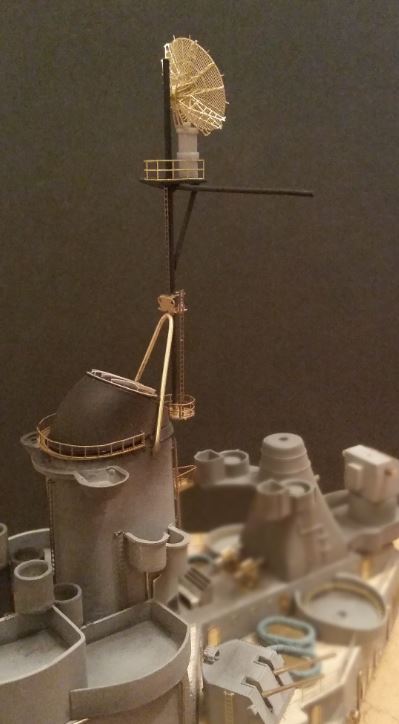

Dann geht es weiter mit dem Einbau des 2. Schornsteins mitsamt dem neuen Hauptmast (der tatsächlich viel kleiner ist als der Fockmast. Verkehrte Welt). Danach kommt der hintere kleine Turm mit der 2. Hauptfeuerleiteinrichtung für die 16" Hauptartillerie und der hintere MK37 Feuerleitturm für die Flugabwehr. Danach, richtig, mehr Details. Es fehlen zum Beispiel die ganzen Schwimmnetzkörbe.
Ach so, und am Rumpf muss ich auch endlich mal weitermachen.

lG
Tom

[Nightquest1000]

Moin Moin,

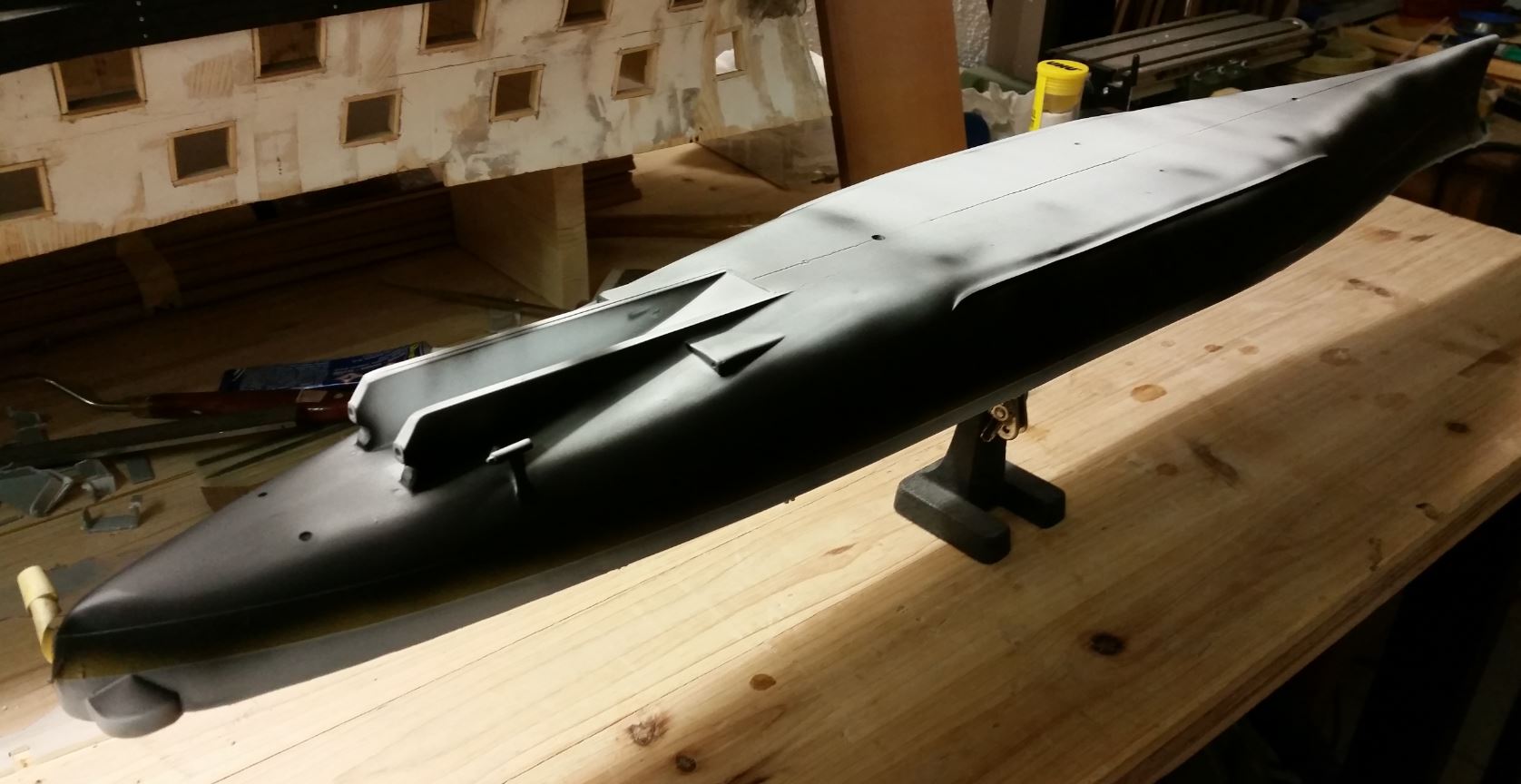

kurzes Update, ich habe angefangen den Rumpf zu lackieren. Erst mal Schwarz ab Wasserlinie abwärts, dann kommt das Unterwasserschiff.


lG
Tom

[Nightquest1000]

Servus Zusammen,
Die Arbeiten an BB62 gehen ganz gut voran. Trotz aller Schleif- und Versäuberungs-Arbeiten lässt sich der Bausatz doch ganz gut bauen. Die zum Kit gehörenden Pontos Ätzteile lassen sich gut verarbeiten und passen. Wirkliche Schwierigkeiten hatte ich bis jetzt nicht. Auch wenn ich das Schiff zurückbaue, das gilt sicher auch, wenn man die 82er Version baut, so wie es der Bausatz eigentlich vorsieht.
Die Anleitungen sind gut, es gibt keine Fallen. Lediglich ein bisschen Vorplanung mit den Ätzteilen ist nötig.

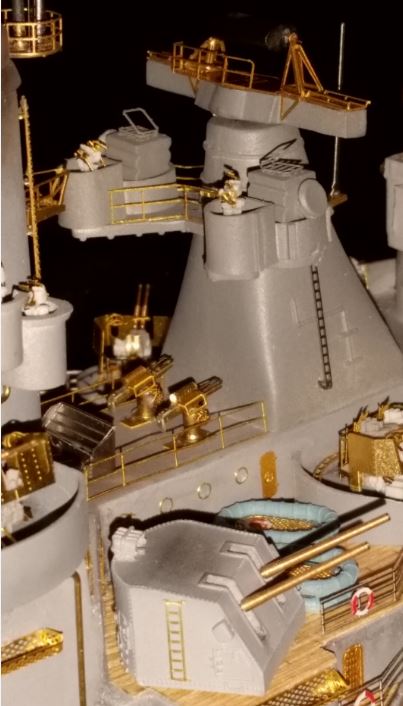

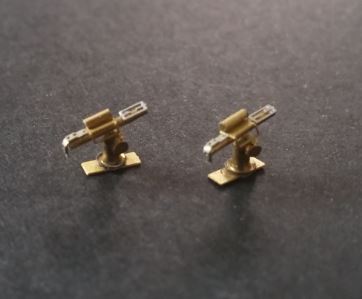

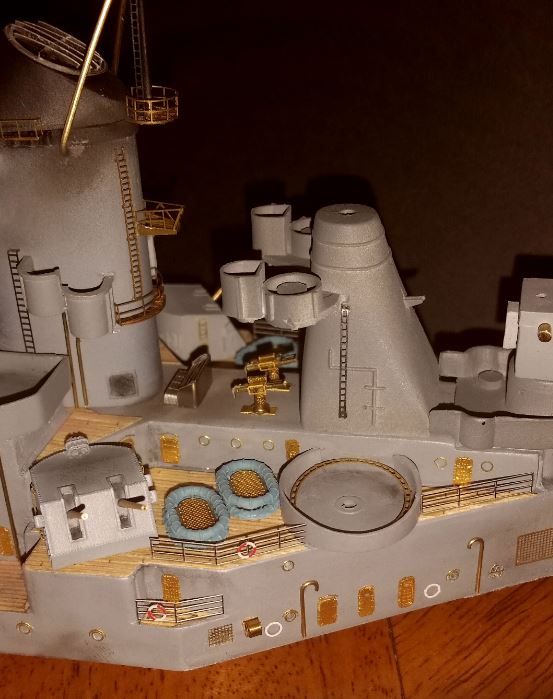

Es gab für die 5“ Zwillingstürme zwei Trainings-Lade-Einrichtungen, die zwischen dem 2. Schornstein und dem achteren Turm für die Hauptfeuerleitradare standen. Die hab ich selbst gebaut.


Und hier stehen sie an ihrem Platz. Den achteren Flaggenschrank musste ich auch Scratch bauen. Er steht direkt hinter dem 2. Schornstein. In diesem Bereich fehlen jetzt noch die Geländer.


Der Rumpf ist soweit fertig. Das Modellieren der Klüsen hat gut funktioniert, die Lackierung ist fertig. Bilder kommen bei nächster Gelegenheit.
Die Radaranlagen sind fast komplett, bis auf vier kleinere Einrichtungen, die ich Scratch bauen muss. sowie das MK12/22 und das Hauptleitradar hinten.

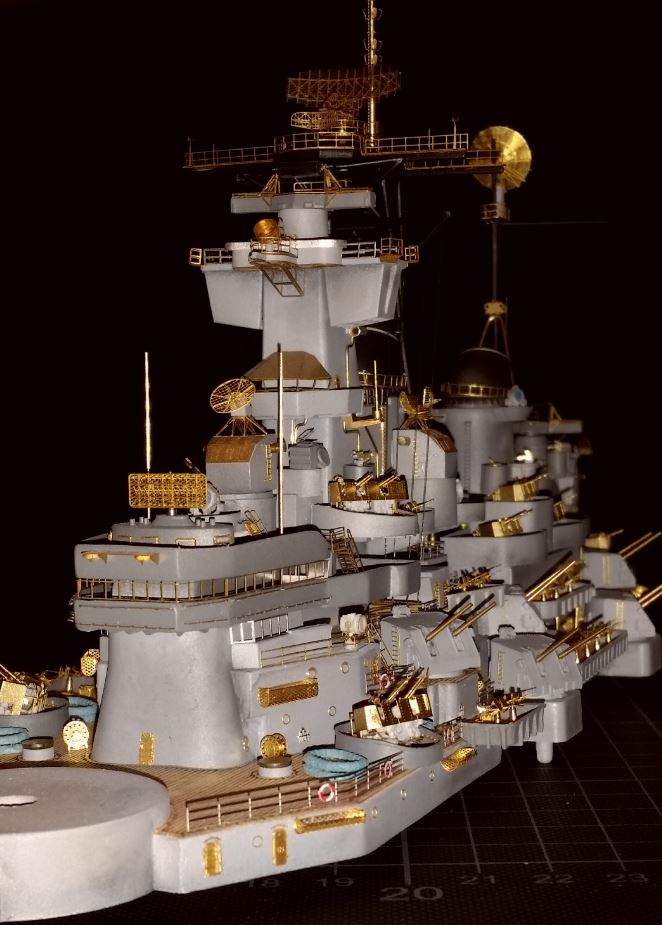

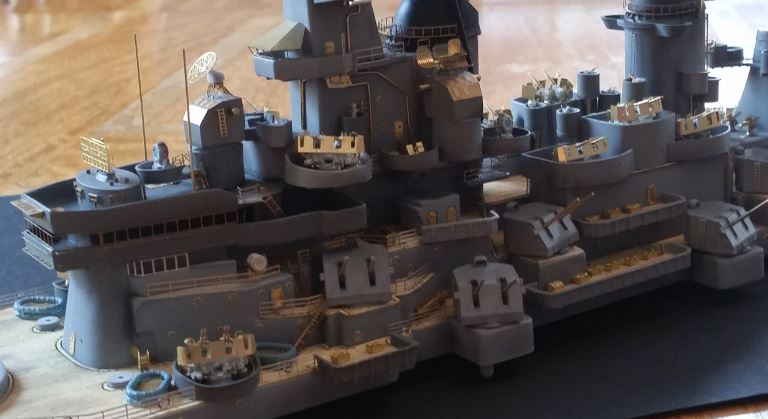

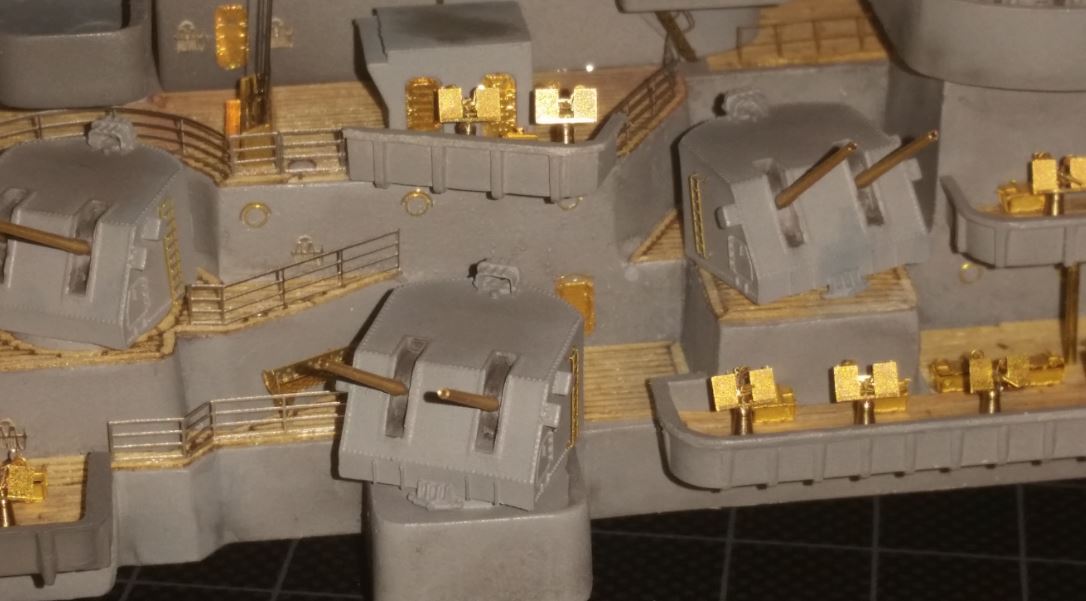

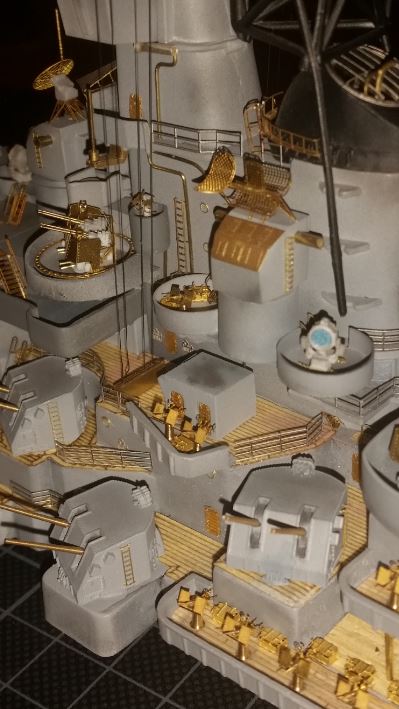

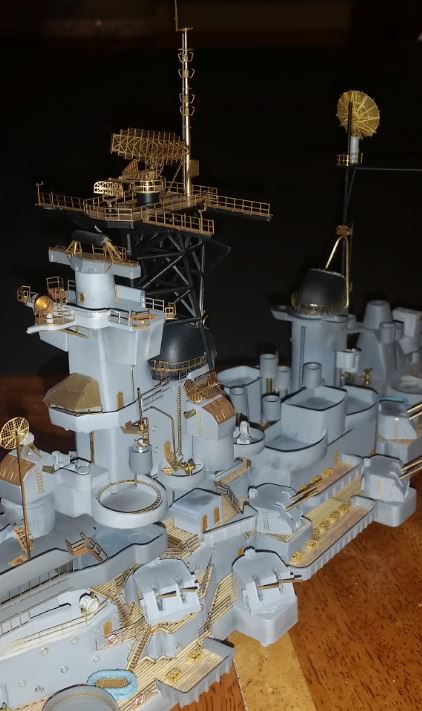

Jetzt kommentarlos ein paar Bilder die den jetzigen Stand des Hauptaufbaus zeigen.




Heute Abend komme ich vielleicht dazu die Hauptdecks (Holz) zu legen. Dann gibt’s eine Osterpause. Wir sind im verdienten Urlaub. Die nächsten Updates gibt s es dann nach Ostern. Bitte habt bis dahin ein wenig Geduld.

Nach Ostern geht es dann weiter mit den Körben für die Rettungsnetze, Scheinwerfer, die Bofors Vierlingsflaks (ich hab jetzt immerhin eine Versandbestätigung aus der Ukraine), die ganzen Oerlikons und alle möglichen kleinen Details im am Hauptaufbau. Also in dem Bereich gibt es noch genügend zu tun.

Danach dann die "Hochzeit", wenn man so will. Der Hauptaufbau kommt auf das Hauptdeck. Wie gesagt, ab etwa 1. April dann die nächsten Updates mit Bildern. Da der Rumpf 80 Cm lang ist, wird's dann mit Bildern aufwendiger, weil man viel Platz braucht und viel Hintergrund neutralisieren muss.

Ich wünsche allen ein schönes Osterfest!
lG
Tom

[Nightquest1000]

Hallo Zusammen,

doch noch vor Ostern ein schnelles Update.

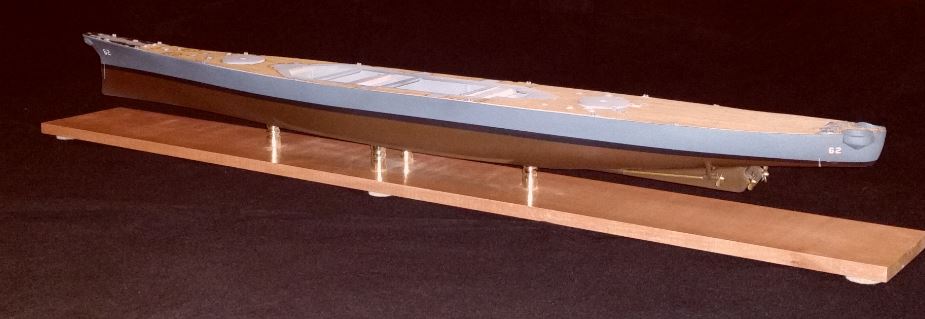

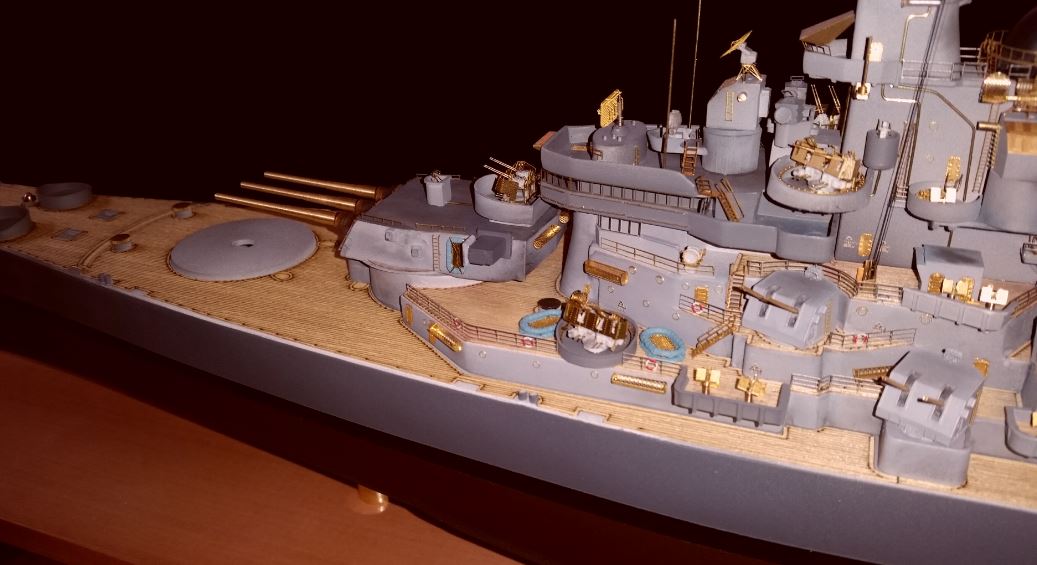

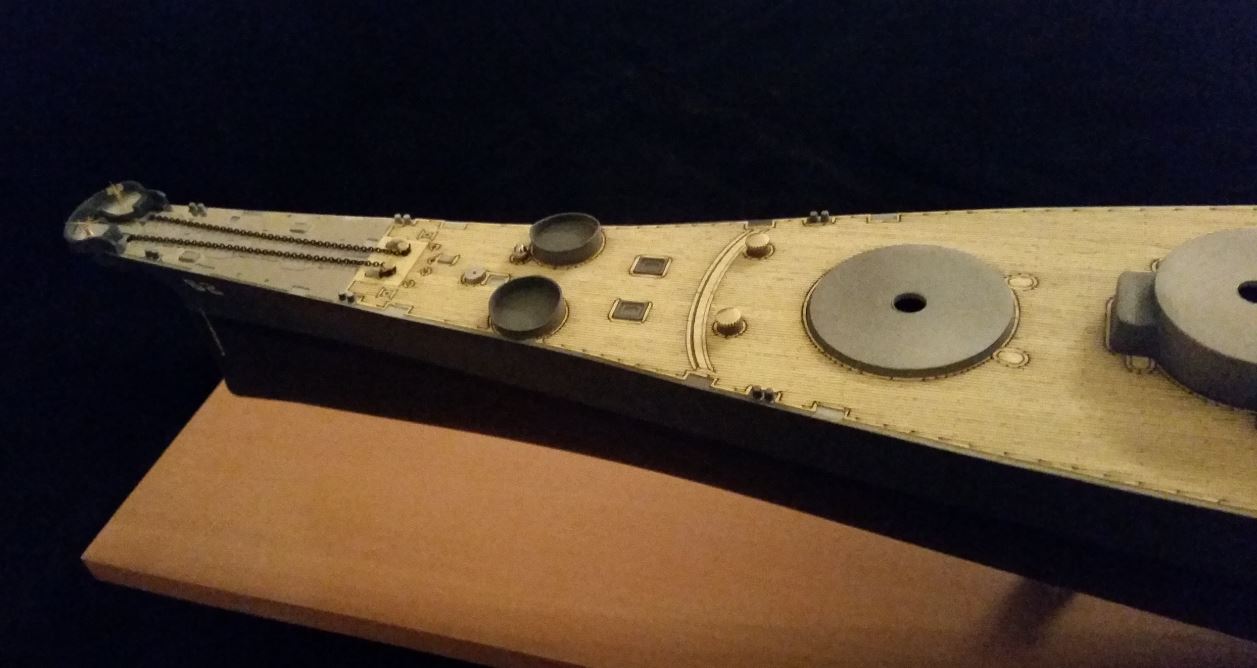

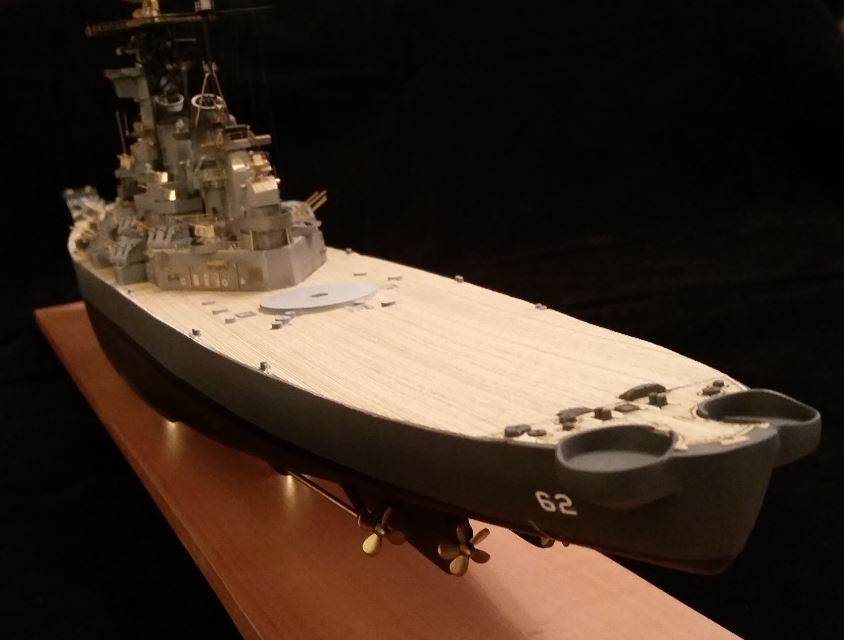

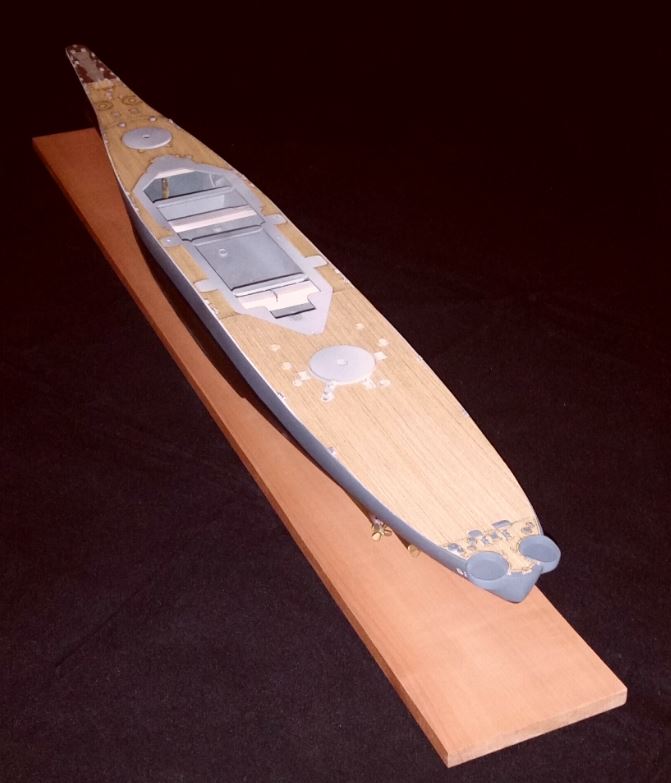

Gestern habe ich die Holzdecks installiert. Das Achterdeck habe ich anhand der Schablone (siehe weiter oben) zurechtgeschnitten. Das Aufkleben und Versäubern der letzten kleinen Ecken ging einfach von der Hand. Wie schon weiter oben geschrieben, wenn man bei der Schablone langsam und genau arbeitet, und das geschnittene Holzdeck erst genau trocken passt (mit der Schutzfolie noch dran) ist es wirklich kein Problem.

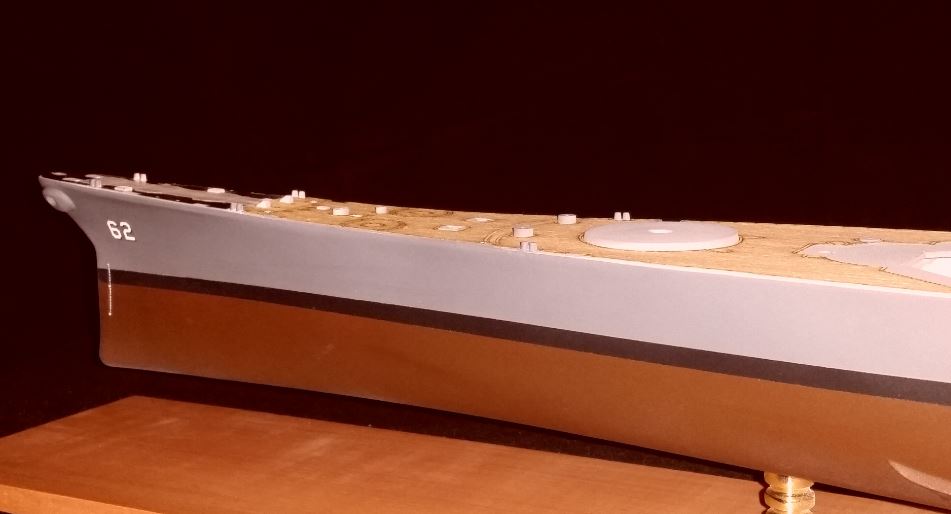

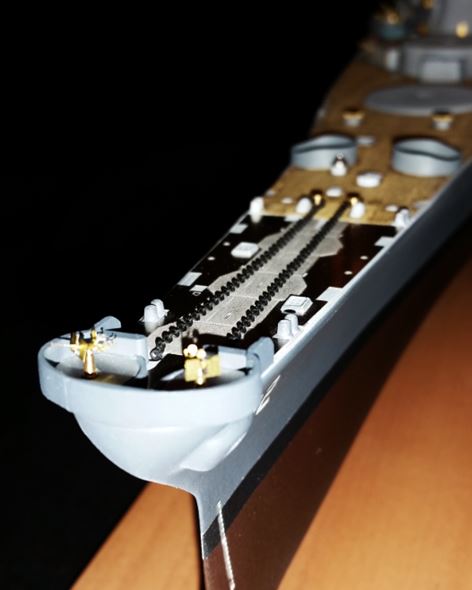

Auch gut zu sehen die anmodellierten Ankerklüsen.

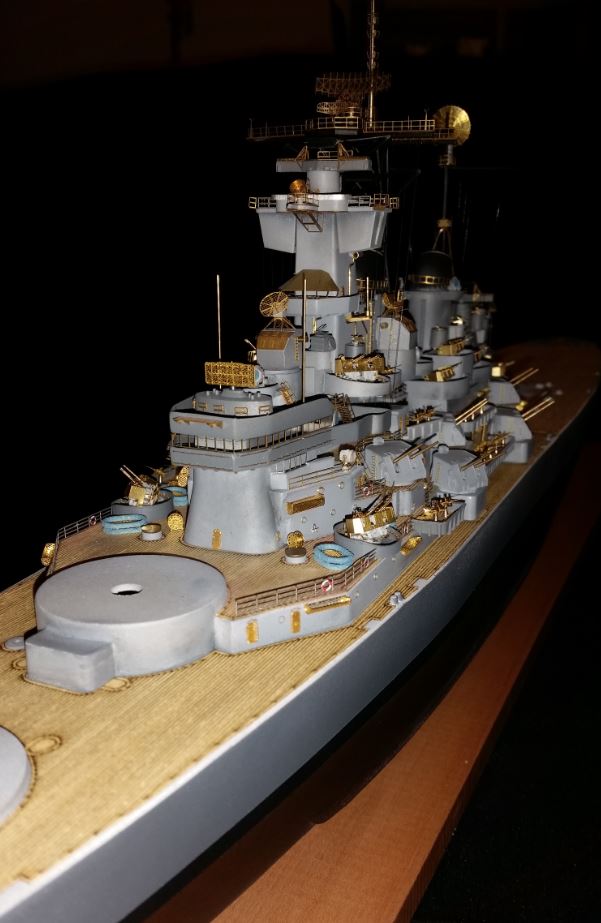

Hier ein paar Bilder die ich noch auf die Schnelle gemacht habe. Die Stellen auf dem Holzbrett, die wie Staub aussehen sind Reflektionen vom Blitz.




Frohe Ostern!

Tom

[Nightquest1000]

Hallo Zusammen!

so, aus dem Urlaub zurück. Ein kurzes Update ohne Bilder.
Die Bofors 4-lings Flaks sind nach 3-monatiger Wartezeit tatsächlich geliefert worden. Wer die Teile von Northstar schon hatte weiß, was da geboten ist. Für alle die die nicht kennen kann ich, wenn gewünscht, etwas ausführlicher über deren Bau berichten.
Am WE geht es dann mit neuen Bildern weiter.


Auch gekommen ist das SM U12 von der Wiener Modell Manufaktur. Ein U-Boot der KuK Marine. Wenn allgemein gewünscht mache ich eine Kit-Vorstellung und einen Baubericht.

lG
Tom

[schnuerbodenfuxx]

Hallo Tom,

klar, als Fan von alten U-Booten möchte ich unbedingt eine Bausatzvorstellung des SM U 12 der KuK Marine sehen. Und viel wichtiger ist natürlich ein ausführlicher Baubericht, bei dem ich garantiert in der ersten Reihe sitzen werde.
Habe selber erst vor einigen Tagen den MikroMir Bausatz der britischen U-Boote der K-Klasse aus dem I. WK vorgestellt, das ich - neben der alten Revell Titanic von 1981 in 1:350 - möglichst noch bis zur Ausstellung "60 Jahre Revell" der Modellbaufreunde Bünde am 20. und 21. August in Bünde fertig haben möchte.

viele Grüße
schnuerbodenfuxx Dieter

[Nightquest1000]

Servus Zusammen!

ein kleines Update. Die ersten drei Bofors sind gebaut und stehen an ihrem Platz. Die Vierlingsflaks von Northstar sehen wirklich gut aus, sind aber alles andere als einfach zu bauen und nehmen viel Zeit in Anspruch. Ich schaffe genau eine Einheit pro Abend. Mehr nicht.




lG
Tom

[Nightquest1000]

So, geht weiter.

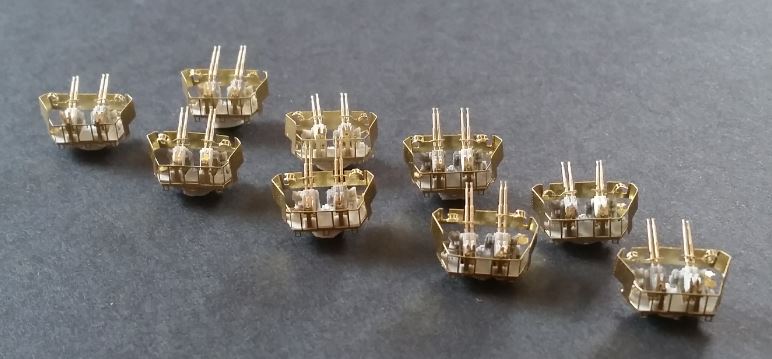

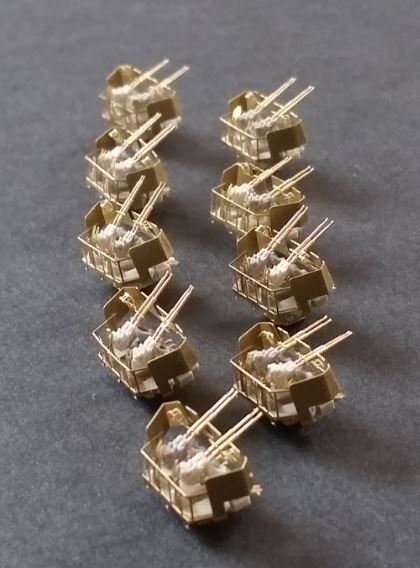

DIe 4lings Flaks die über den Aufbau verteilt sind sind fertig. DIe Teile von Northstar sind sehr gut detailliert, recht kompliziert aufgebaut, lassen sich aber ganz gut bauen. Geduld ist der Schlüssel.

hier ein paar Bilder:

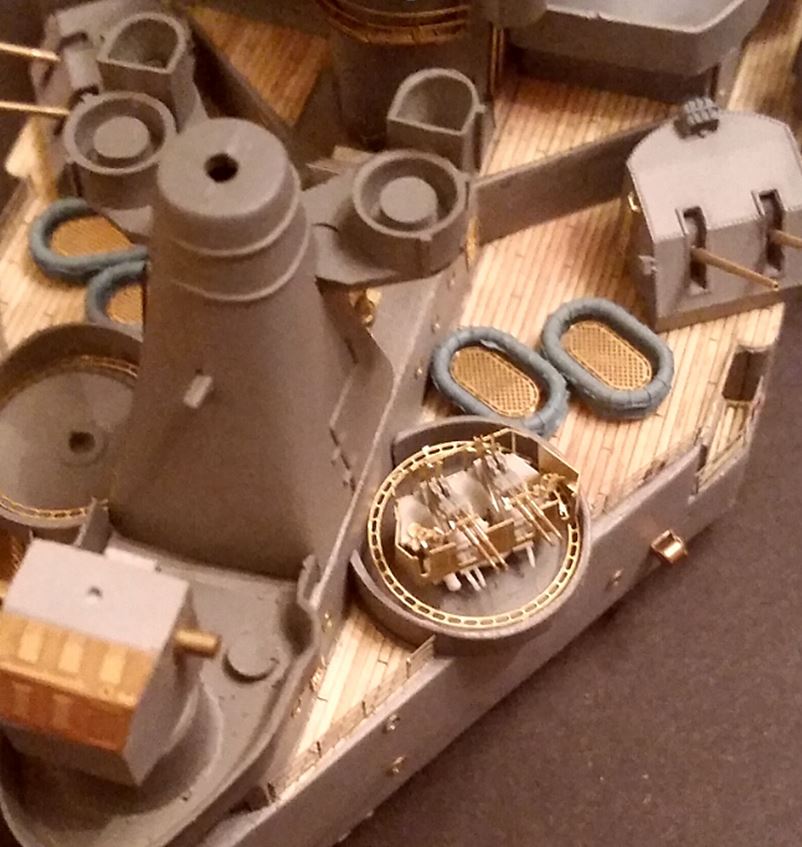

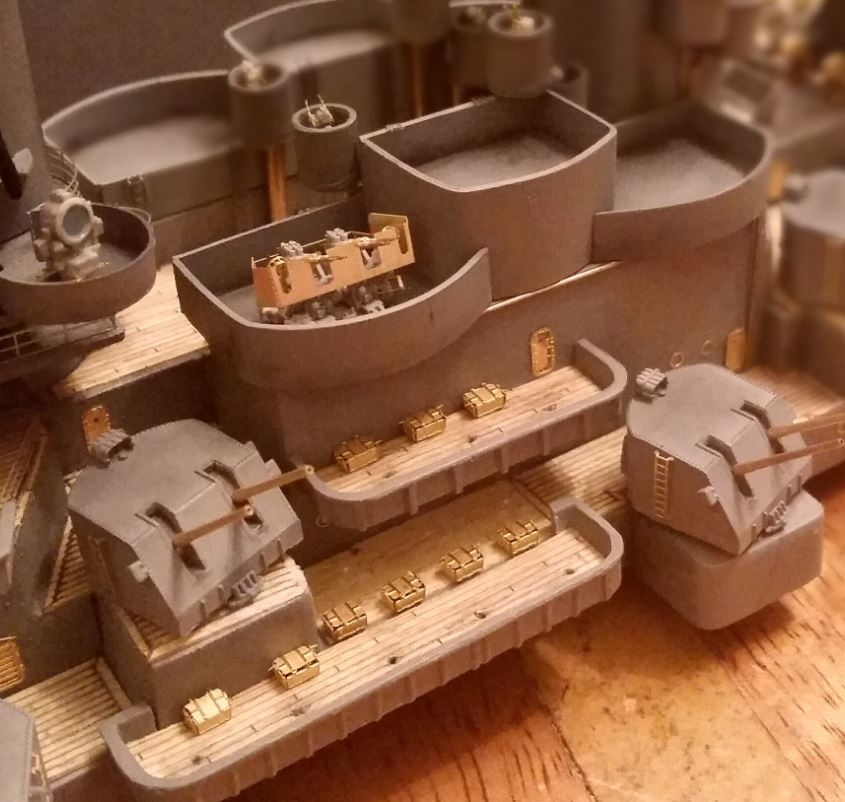

und hier stehen sie an ihrem Platz.






als nächstes kommen dann die letzten Relings, das letzte Radar, die 20mm Flaks, die Rettungsnetzkörbe und das Rig.

lG
Tom

[IchBaueAuchModelle]

Ich muss da immer wieder den Kopf schütteln, schlage oft die Hände über dem Kopf zusammen , was da eine Arbeit dran hängt. Ich weiß nicht, ob ich die Geduld dazu hätte!

[Nightquest1000]

Servus Zusammen,

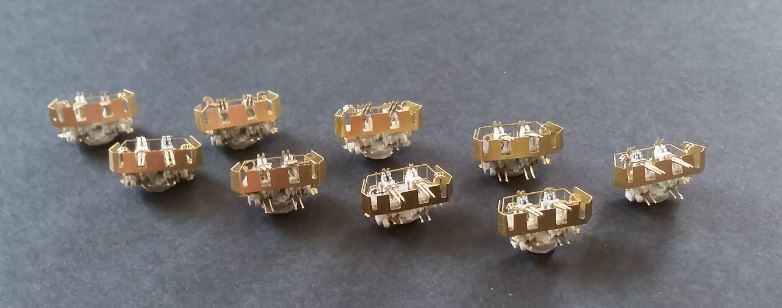

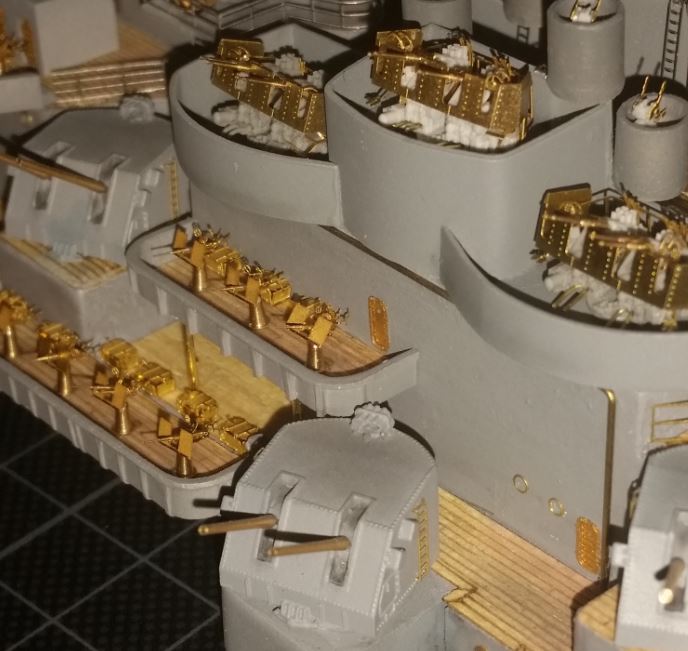

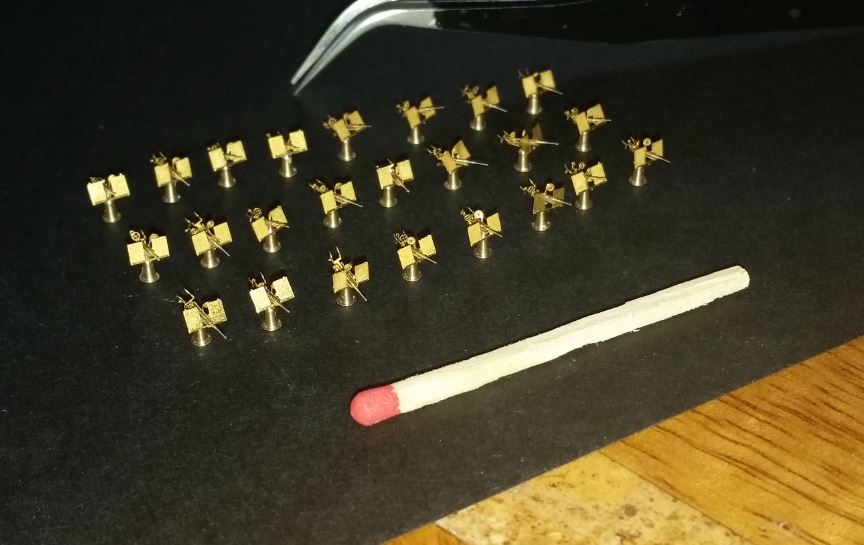

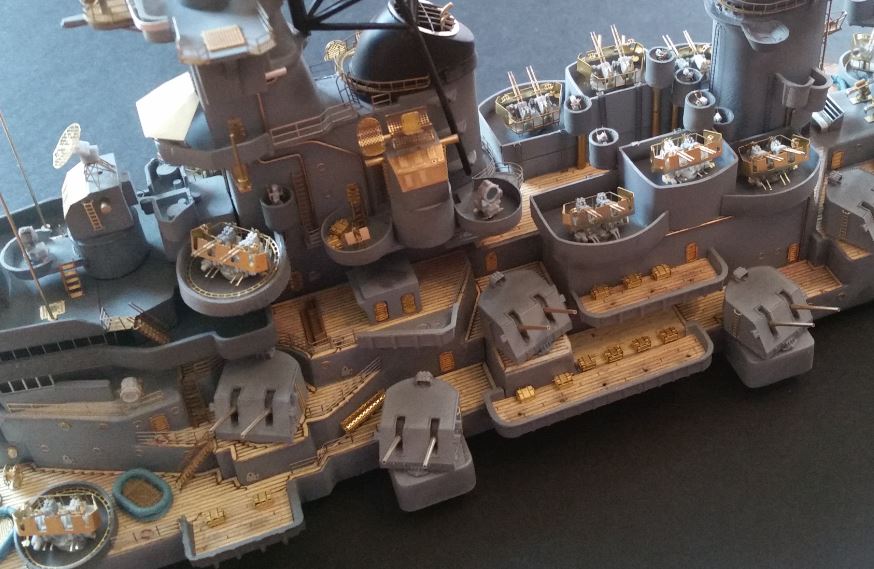

weiter geht's. 24 Flaks sind entstanden:

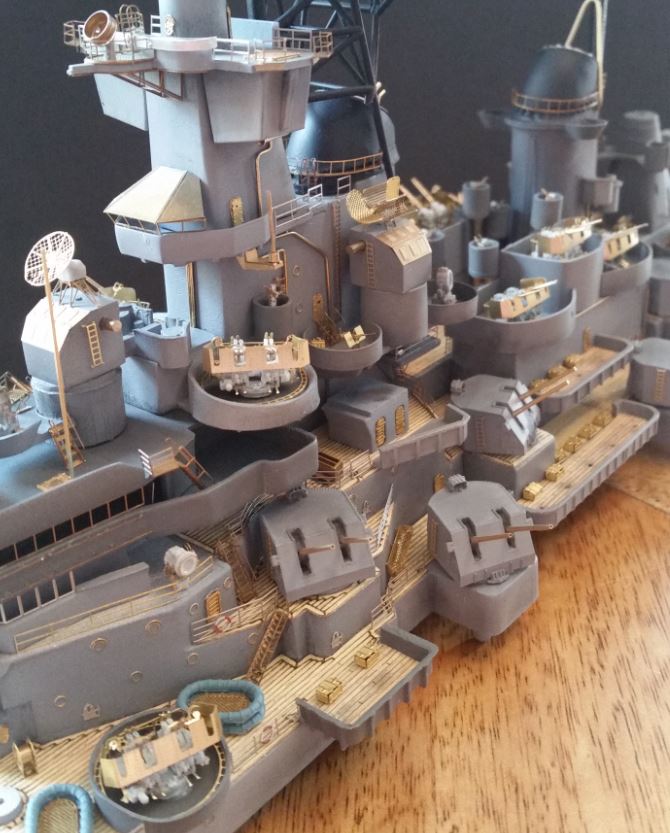

und stehen an ihrem Platz.



auf den nächsten beiden Bildern sind auch die ersten Flaggenleinen zu erkennen




als nächstes kommen dann endgültig die letzten Reelings, und so weiter.

LG
Tom

[eupemuc]

weiter geht's. 24 Flaks sind entstanden....

Nicht nießen während dem Bau

[Nightquest1000]

Das kannst du laut sagen !

[Nightquest1000]

Hi Richard! I do have an english follower now as well!

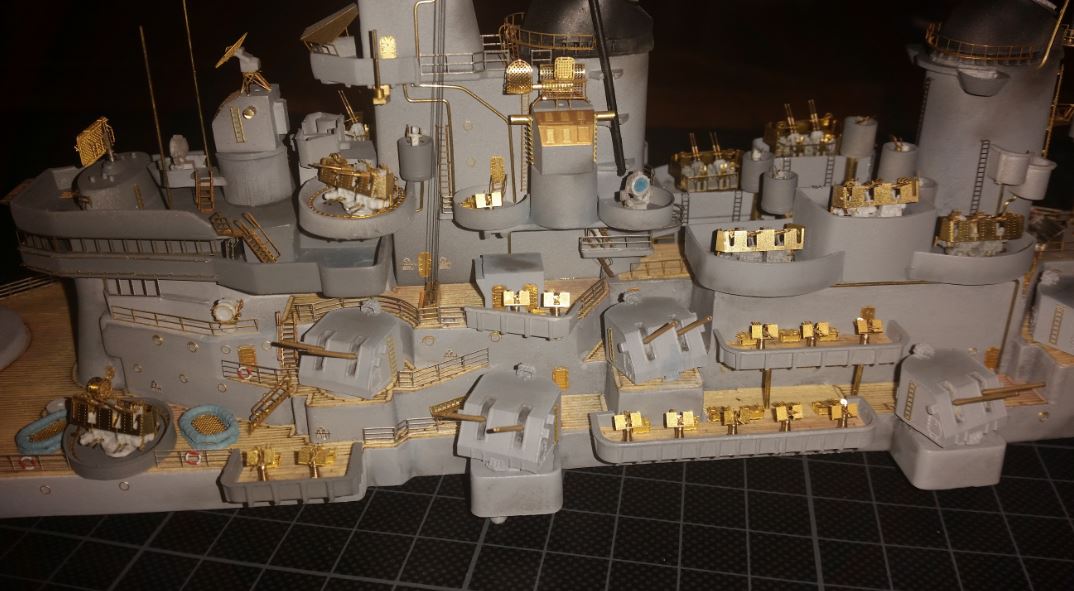

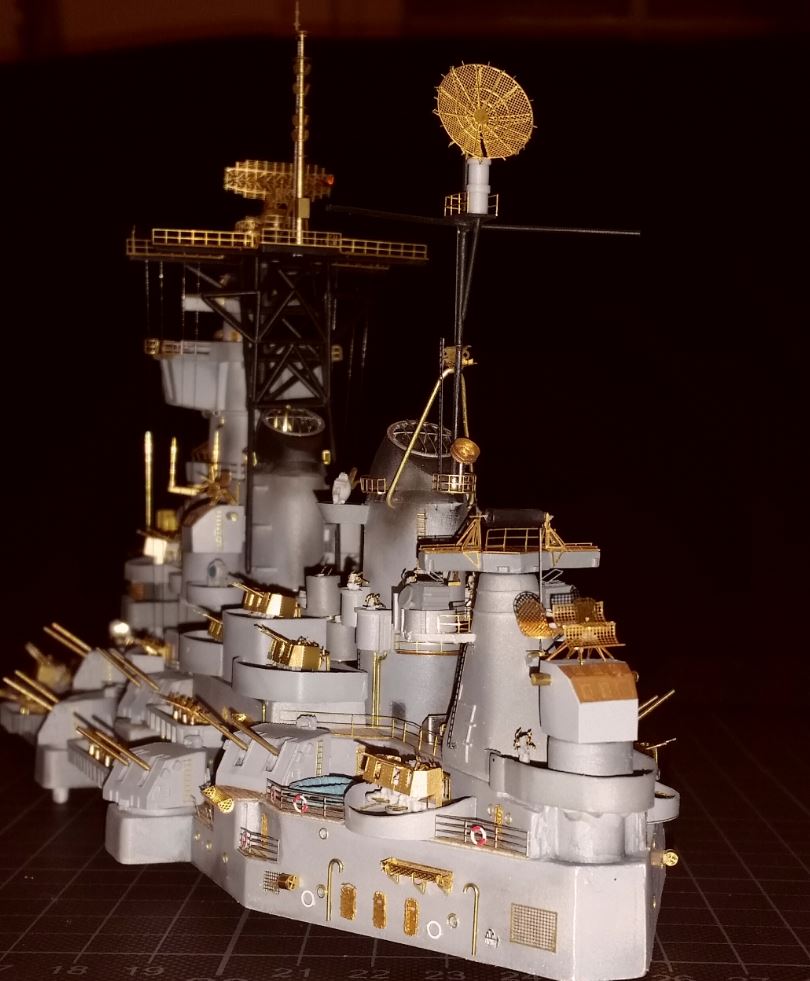

So, es ist soweit geschafft! Alle Radaranlagen, Feuerleiteinrichtungen, Suchscheinwerfer, Geländer, Körbe etc. sind komplett.

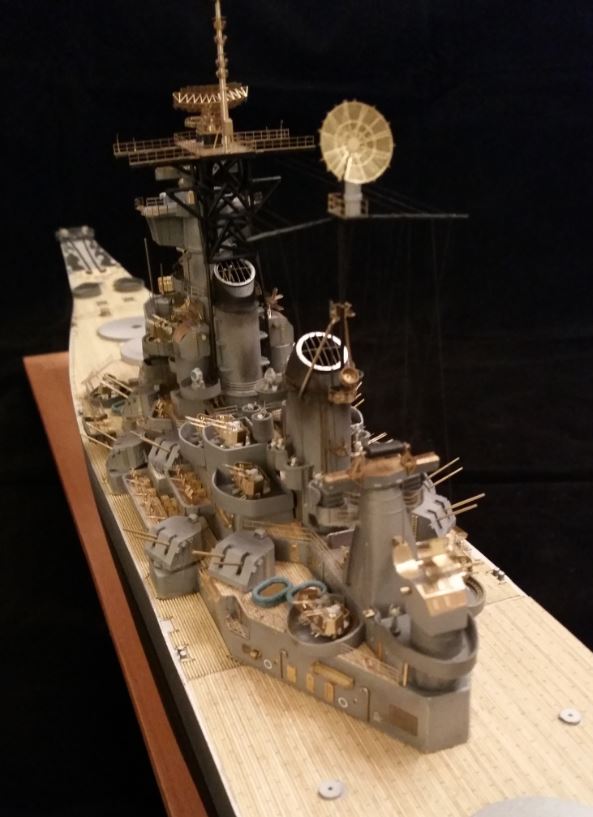

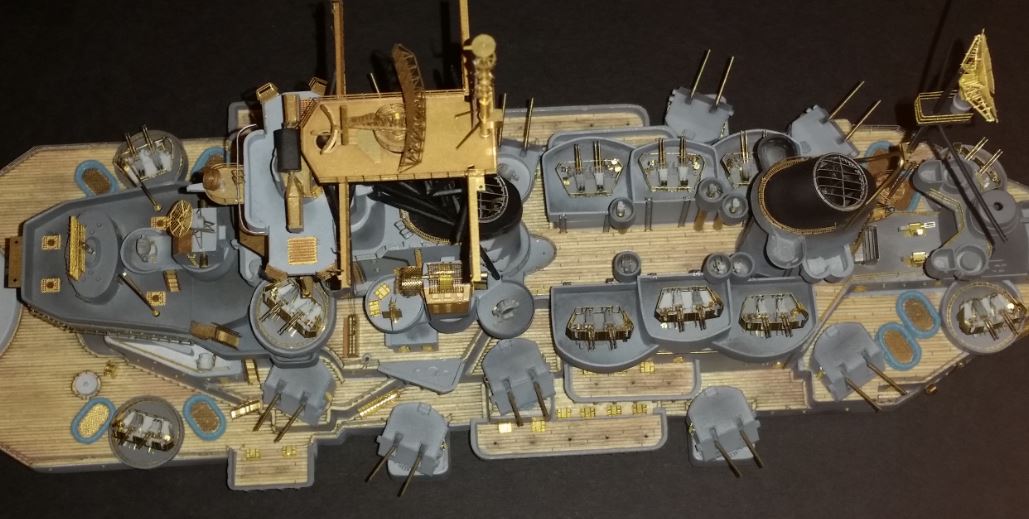

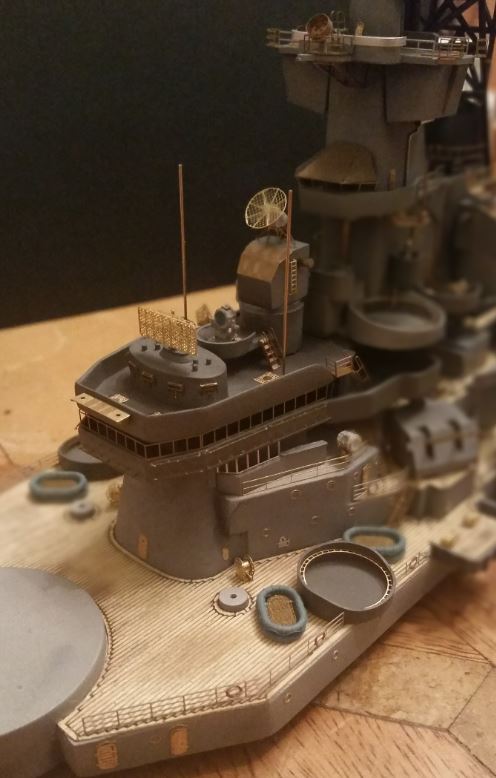

Hier der aktuelle Stand.




Als nächstes kommt das Antennen-Rig und dann wird der ganze Aufbau auf dem Hauptdeck installiert. Danach geht's mit den 3 Türmen weiter.

LG
Tom

[Nightquest1000]

Hallo Zusammen!

So, ein Meilenstein ist geschafft. Der Aufbau ist auf dem Hauptdeck installiert. Ich habe das Antennenrig soweit fertig. An der Stelle vielen Dank an Panzerchen für die Idee, das Fadenende vorm Verarbeiten zu versteifen. viewtopic.php?f=48&t=3944

Bei passender Gelegenheit mache ich Bilder mit einem weißen Hintergrund, da ist das dann auch zu sehen. Schwarz auf Schwarz, naja.

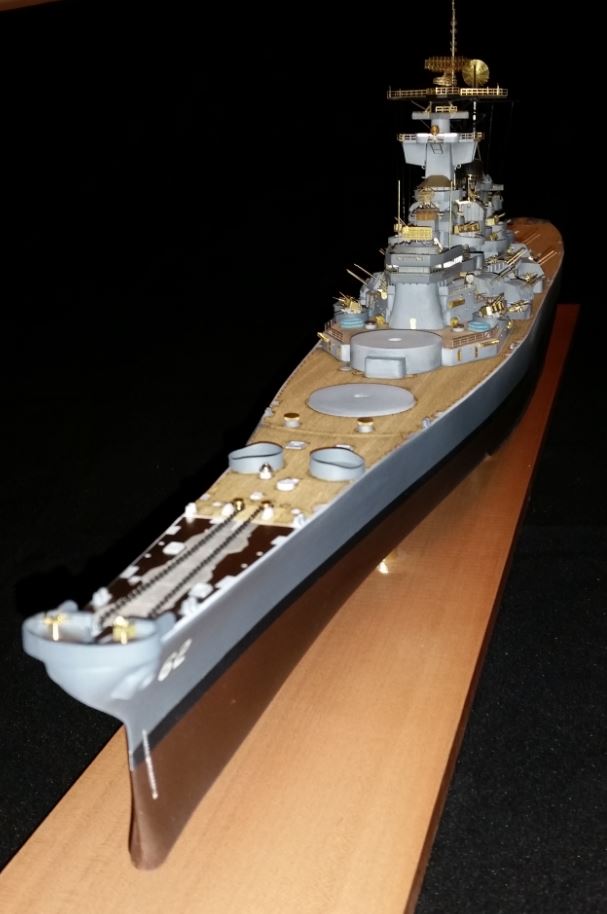

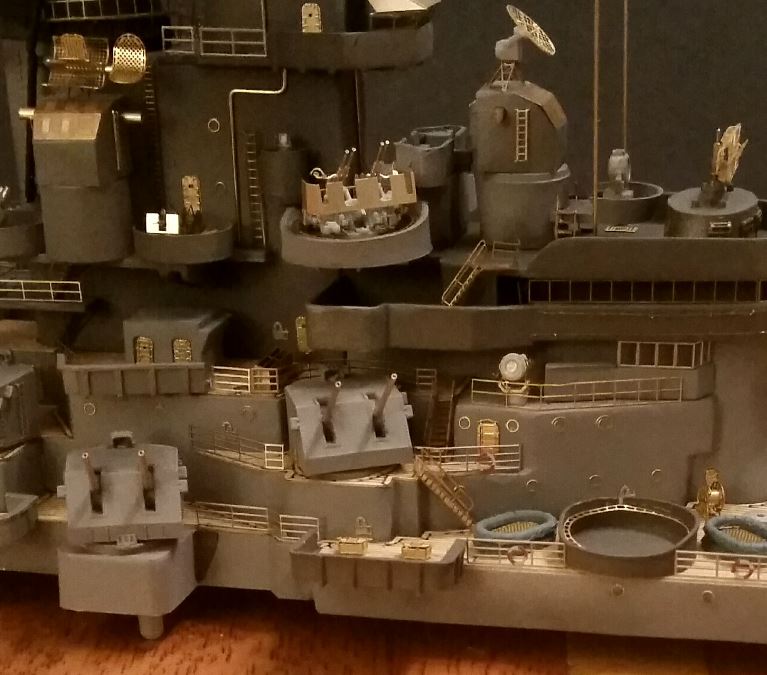

Ein paar Bilder vom jetzigen Bauzustand. Für die Galerie werde ich dann die Kamera auspacken, weil die Tiefenschärfe ist mit der Handykamera echt grottig.

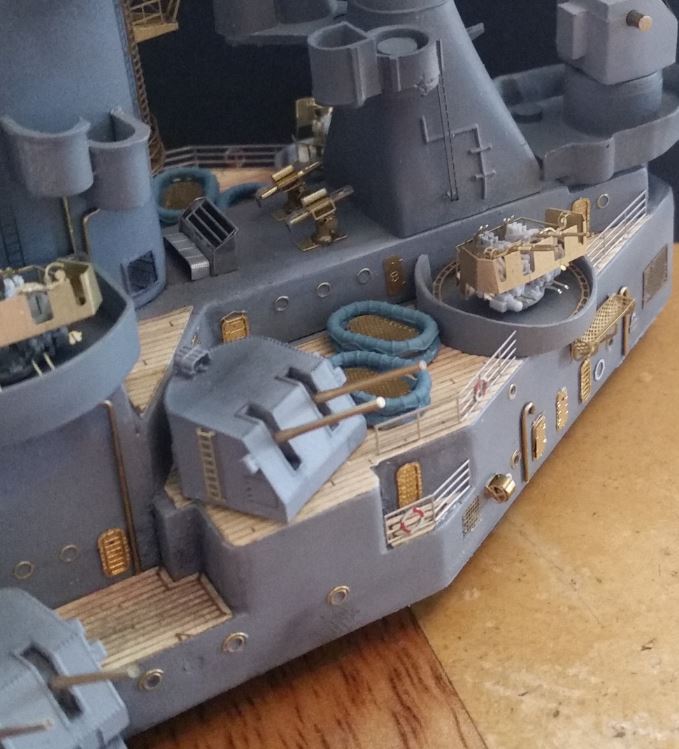

Beim Decksaufbau arbeite ich "from stem to stern", also von vorn nach hinten. Angefangen habe ich mit dem Ankergeschirr, den Geschützwannen für die Bofors und der vorderen Oerlikon Wanne auf dem Vordeck.

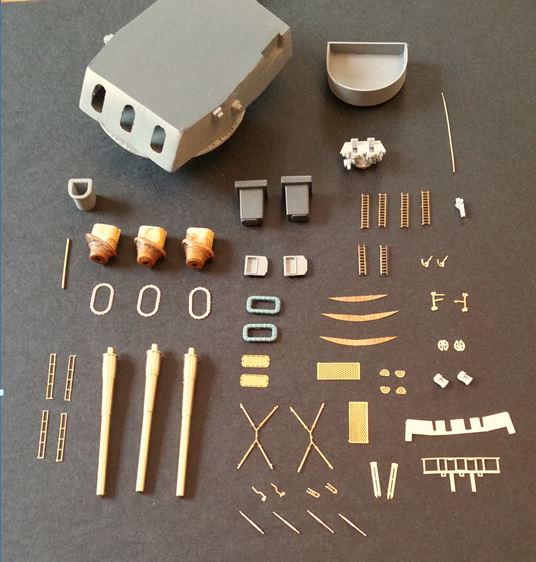

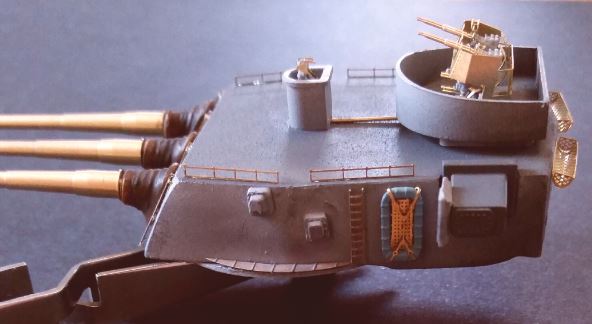

Parallel baue ich die drei Haupttürme. Ich habe mal einen Turm ausgelegt. Das Turmgehäuse ist fertig lackiert. Die Bofors Wanne ist wieder ein Eigenbau. Insgesamt gehen 64 Teile in einen Turm.


bis zum nächsten Update dann.
LG

Tom

[Nightquest1000]

Moin Moin,

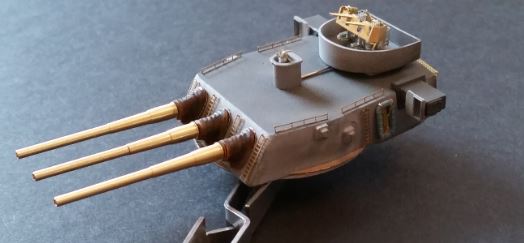

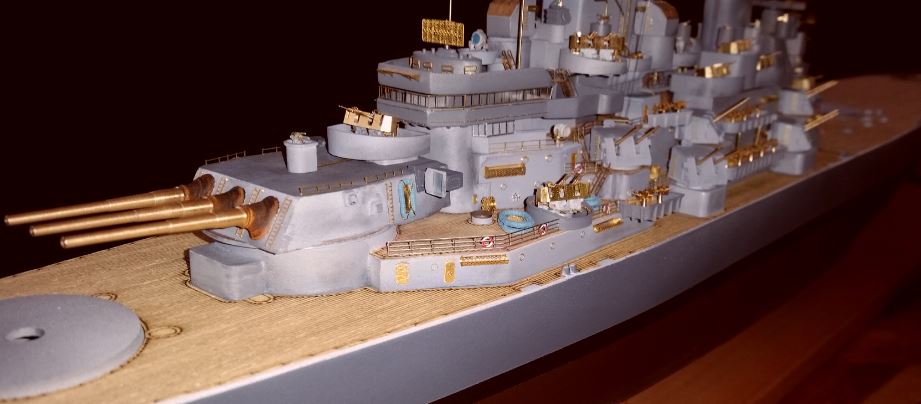

der erste Turm ist soweit zusammen, hat, wie schon die Aufbauten, ein leichtes Weathering mit Pastellkreide erhalten...



und steht an seinem Platz...



weiter geht es dann mit dem 2. Turm und weitere Arbeiten auf dem Vordeck.

Grüße
Tom
