Gorch Fock 1/150 Revell (05417)

[Diwo58]

Hallo Leute....

Danke für euer Lob und euren Zuspruch.
Das hat mal wieder länger gedauert, bis es Fortschritte bei meiner Gorch Fock zu sehen gibt. Das lag daran, das es stark auf Weihnachten zugeht......aber auch..... hatte ich so manches mal keine Lust ziemlich kleine Teile zu putzen. Letztlich geht es aber doch laaaaangsaaaaam voran und so kann ich euch das Mittlere Deck in einzelnen Schritten zeigen.
Erst einmal die schon gezeigten Teile lackieren .......:


.....und dann an Deck verbauen....:

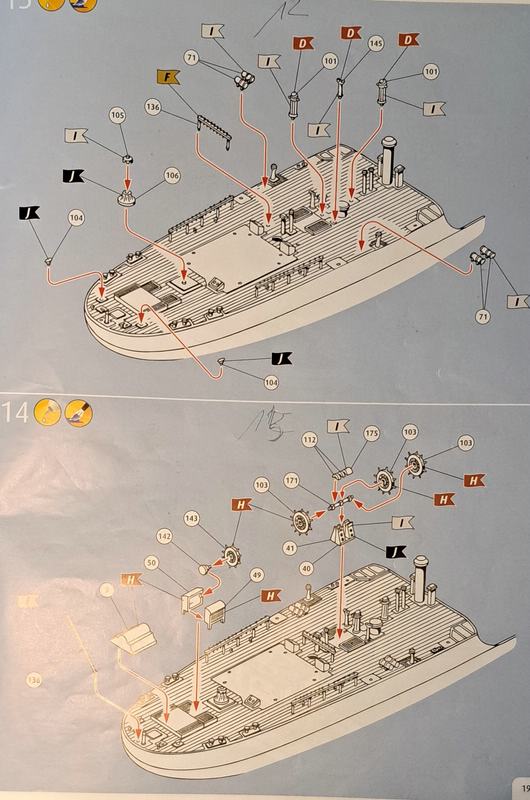

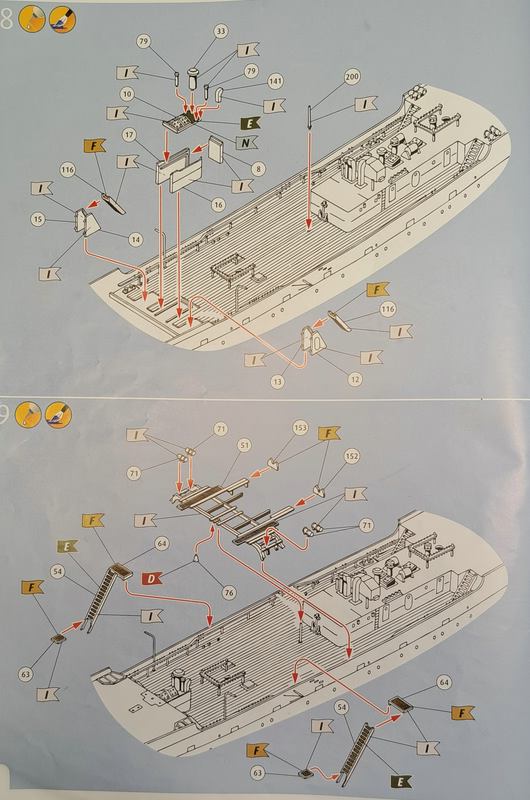

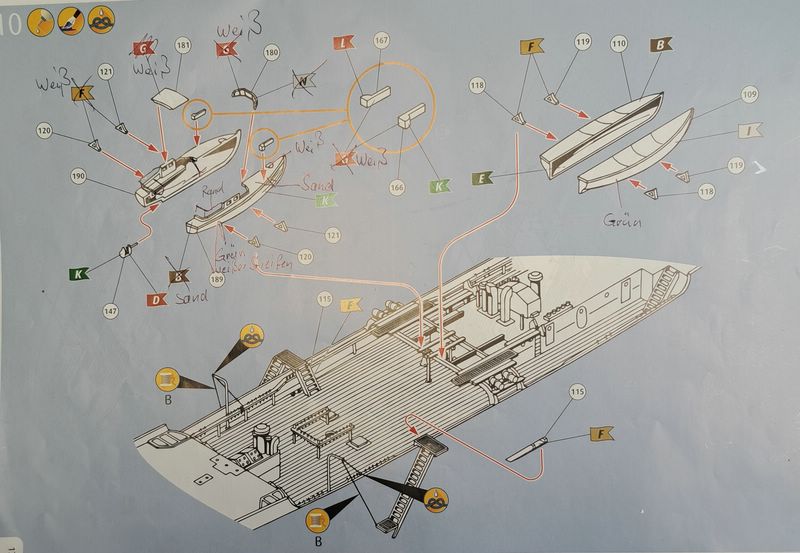

Dann bin ich nach Bauanleitung vorgegangen, die das hier zeigt.....:

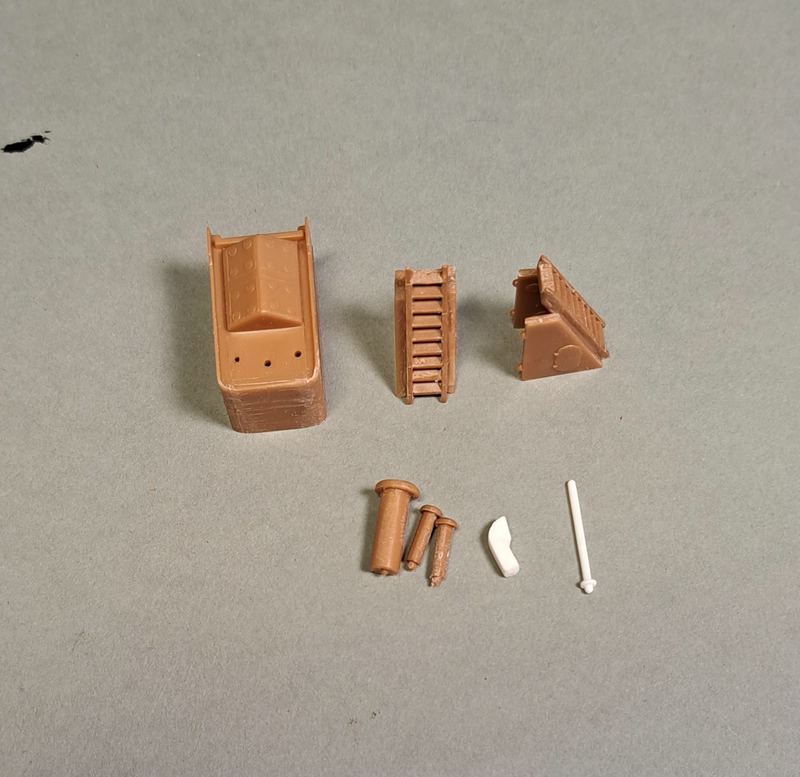

Das sieht in Teilen ungefähr so aus....... hier noch unlackiert und unfertig....:


Und auch schon lackierte Teile......:


Die Beiboote hab ich mal wieder vergessen zwischengurch zu fotografieren.

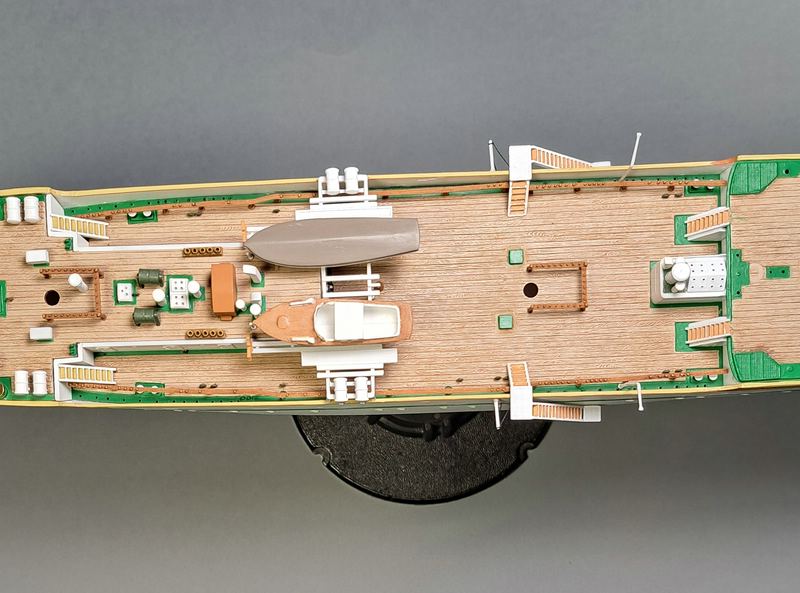

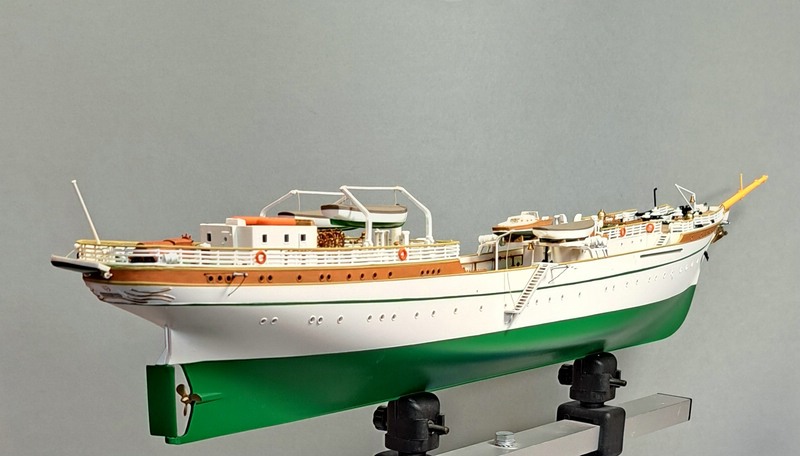

Alles wurde zusammen gebaut..... was das fertig mittlere Deck zeigt....bzw. den Bauzustand....:







Übrigens......: Nein, der Spriet ist nicht schief...

Weiter wird es jetzt mit dem hinteren Deck gehen.....was immens viele Teile (Kleinteile) hat. Das wird auch was dauern mit dem nächsten Update. ich hoffe, ihr bleib mir gewogen.

Gruß, Dirk.

[Diwo58]

Hallo Leute.....

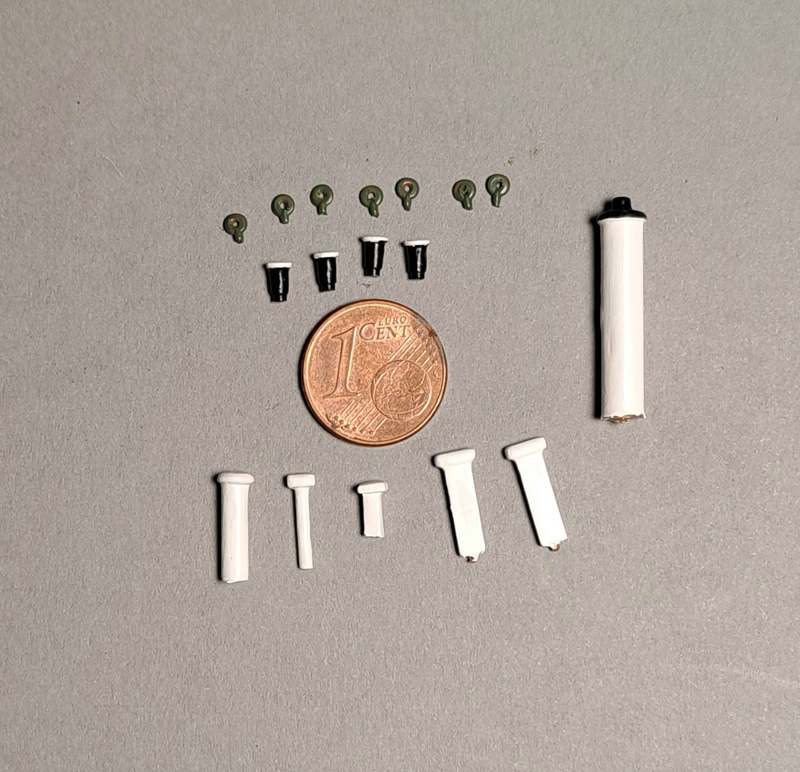

Es geht mal wieder etwas weiter mit der Gorch Fock. 30 weitere Kleinteile wurden entgratet, geputzt und lackiert.....guckst du....:

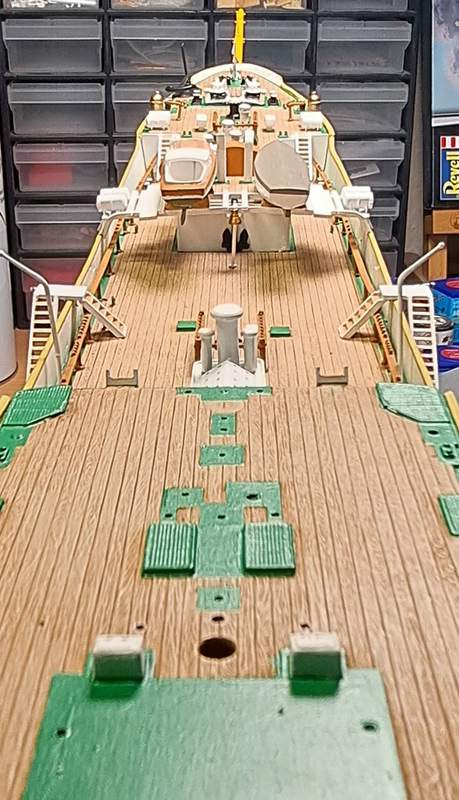

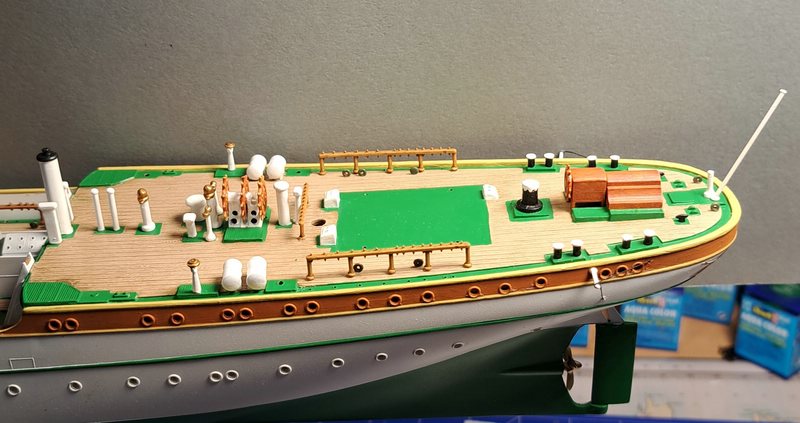

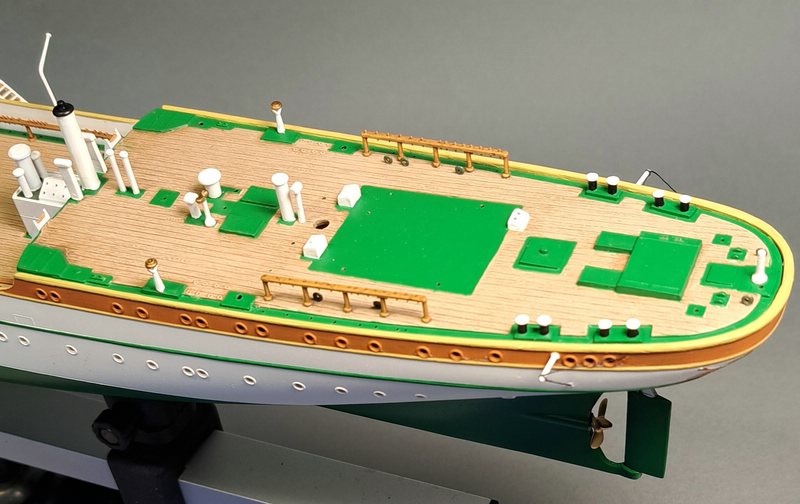

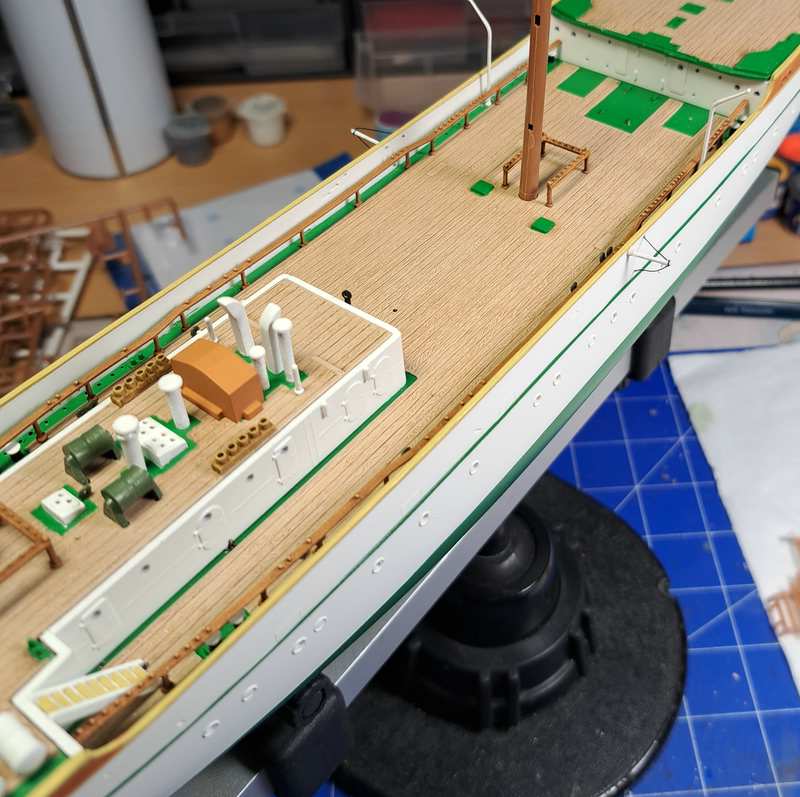

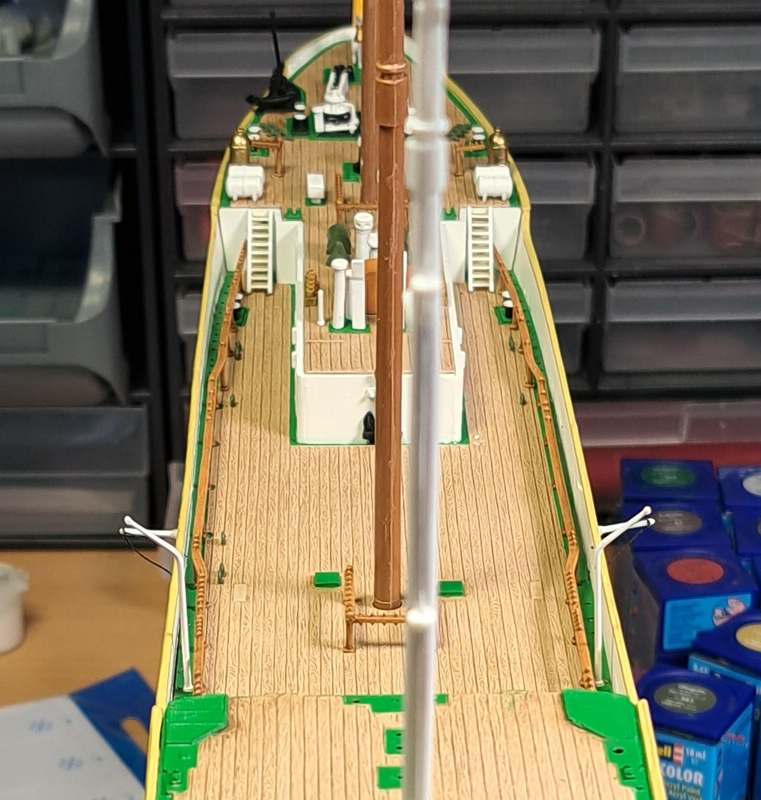

Diese Teile wurden auf dem hinteren Deck platziert und zeigen den derzeitigen Bauzustand des Decks.....:



Weiter geht es jetzt mit......weiteren Kleinteilen und so.....
Fortsetzung folgt.....

Gruß, Dirk.

[Hans]

Das sieht ja sehr steril und sauber aus Dirk, aber ich denke, die Jungs werden auch oft genug putzen und wienern.

[Diwo58]

Steril? Tja..... ich hab´s nicht so mit "verranzen", so gefällt mir das besser.....wie es ist. Das Schiff wurde eben gerade frisch gestrichen....

Gruß, Dirk.

[ModellfreakDD]

Dein Modell sieht wirklich fantastisch aus. Bin schon auf die Masten gespannt

[Diwo58]

Hallo Leute.....

Wieder ein kleiner Arbeitsnachweis vom bau der Gorch Fock. Weitere kleine Teile für´s hintere Deck mussten gemacht werden.....diese hier....:

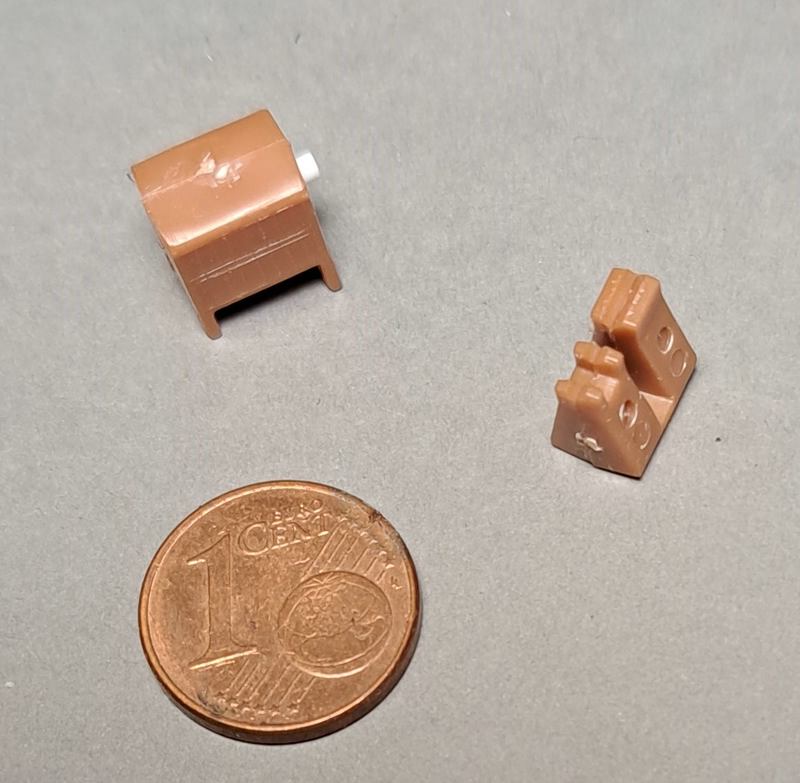

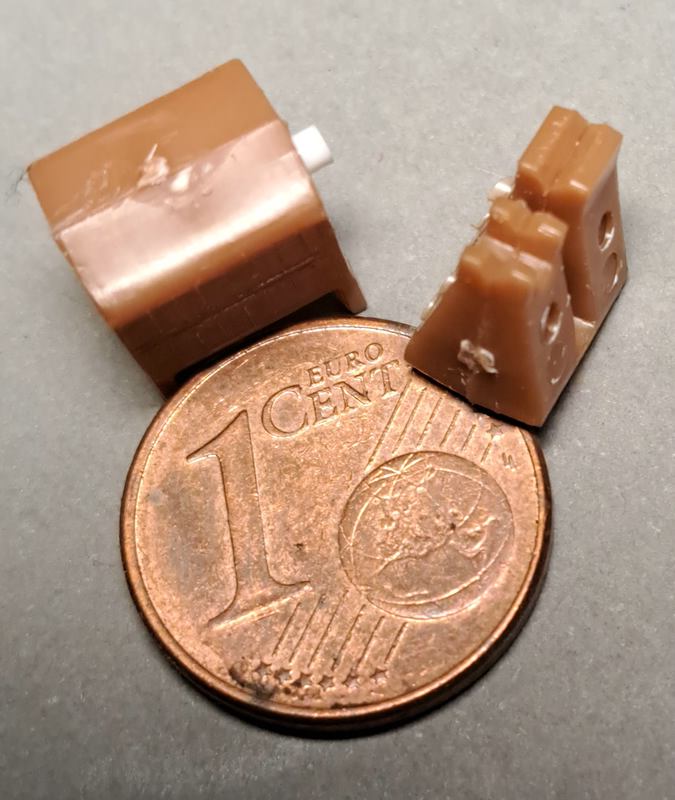

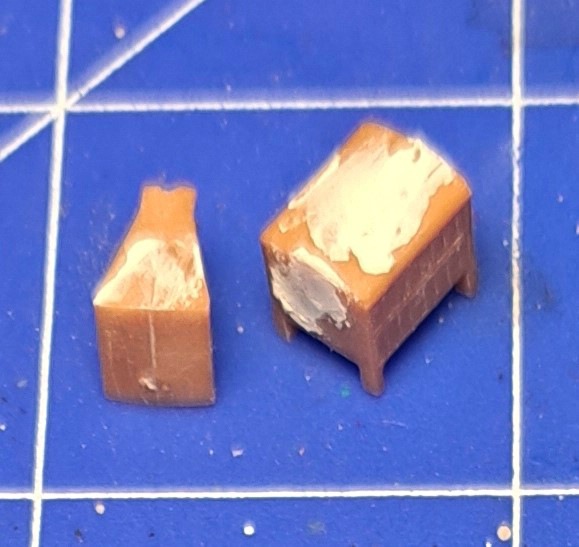

Dabei mussten so ziemlich alle Teile mehr oder weniger bearbeitet werden. Zum Beispiel diese hier.....:




Natürlich wurde noch viel geschmirgelt und geputzt bis die Teile lackierwürdig waren.

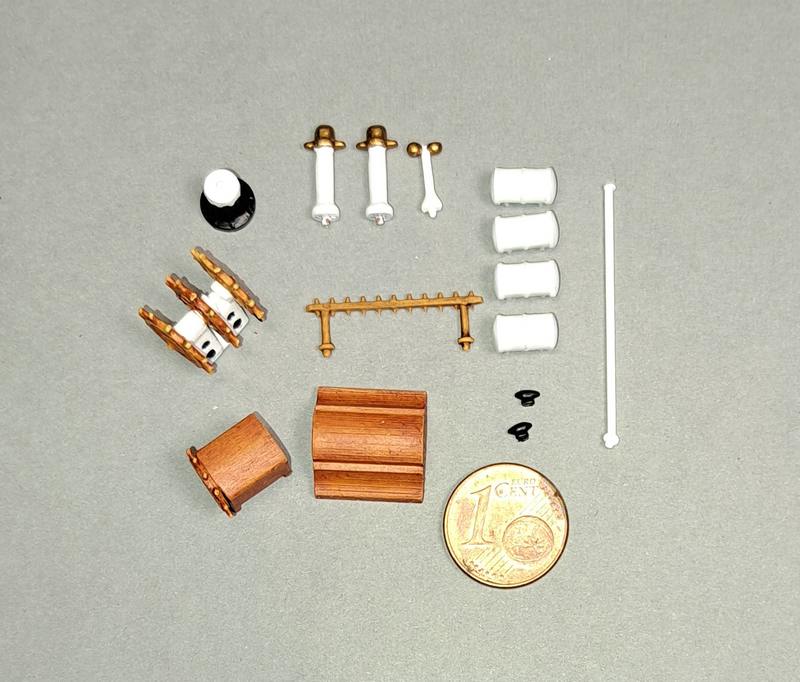

Irgendwann waren dann alle Teile fertig. Außer den üblichen Humbrol und Revell Enamels und Revell Aquas, kamen auch Ölfarben zum Einsatz.......Vandyke braun und Lasur rotbraun von Schmincke. Insgesammt waren es dann doch 27 Teile.....guckst du fertige Teile....:

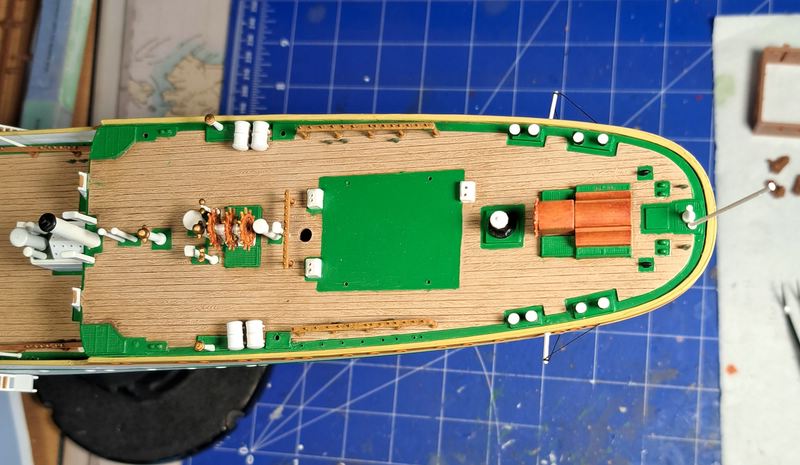

Selbige wurden verbaut und so ergibt sich folgender Bauzustand des hinteren Decks....:

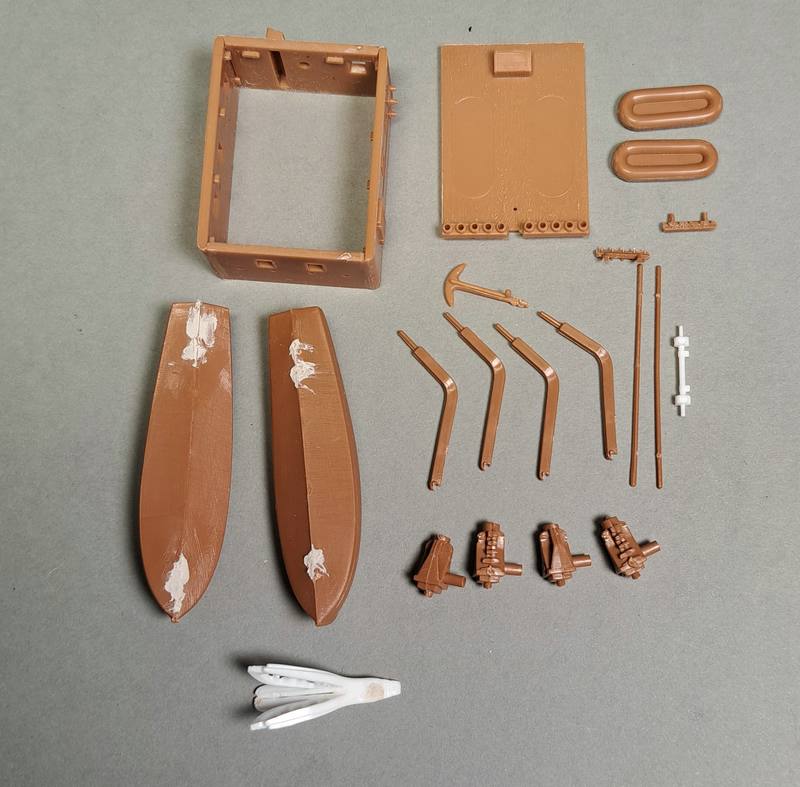

Weiter geht es mit 31 teilweise zusammengebauten Teilen für das hintere Deck (und die beiden Teile für die...Galionsmöwe).....dieses mal nicht soooo klein....:


Wie immer gibt es auch dieses mal einiges zu bearbeiten. Die Fortschritte seht ihr im nächsten Update.

Gruß, Dirk.

[IngoM]

Sieht schon Spitze aus.

[Diwo58]

Hallo Freunde des Modellbau.....

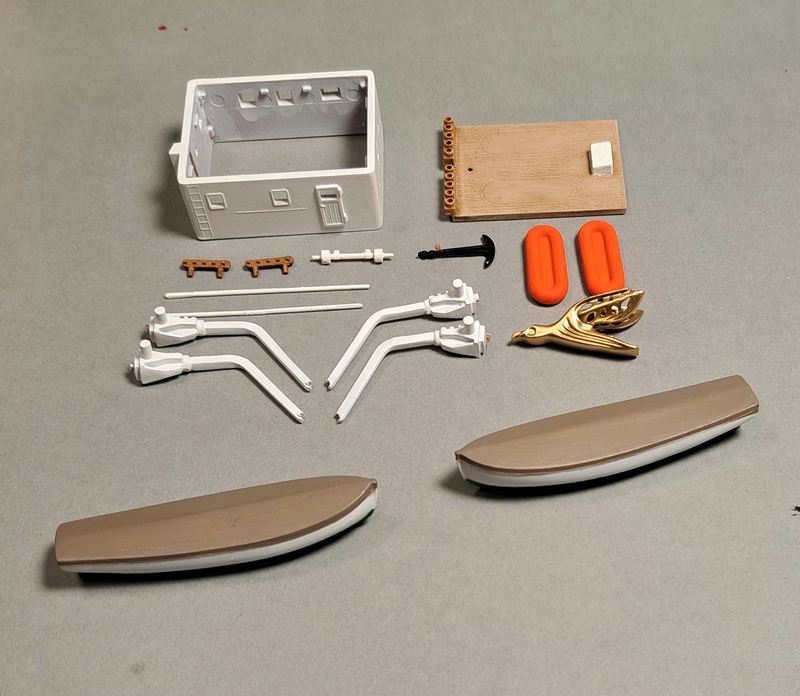

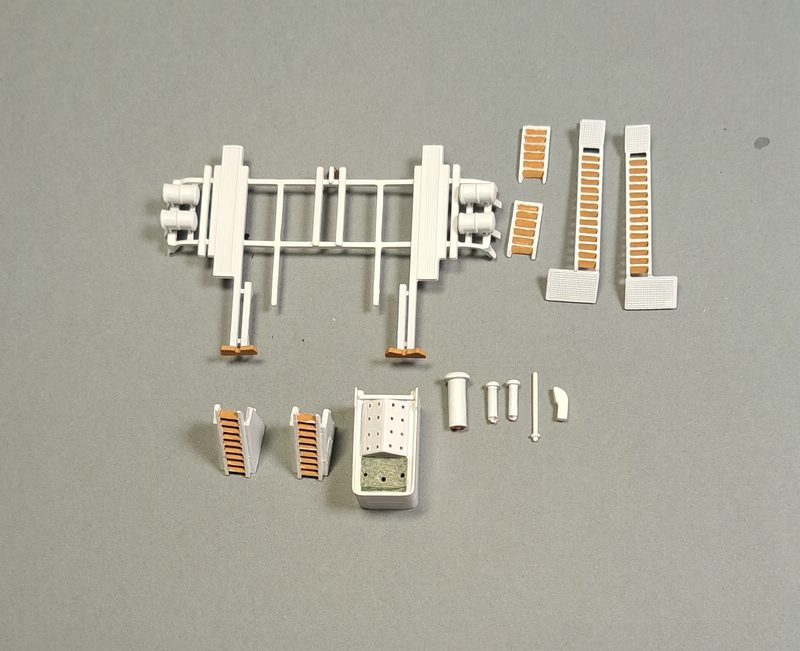

Es geht weiter mit meiner G.F. Die im letzten Post gezeigten Teile wurden bearbeitet und lackiert.....:

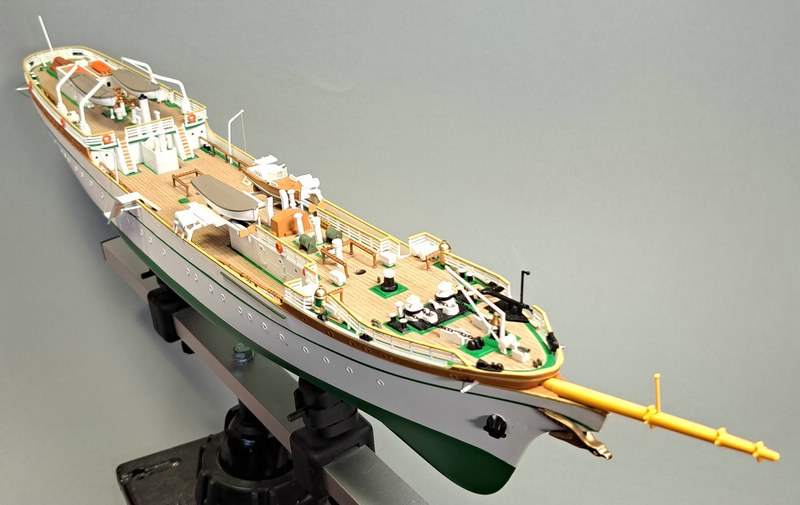

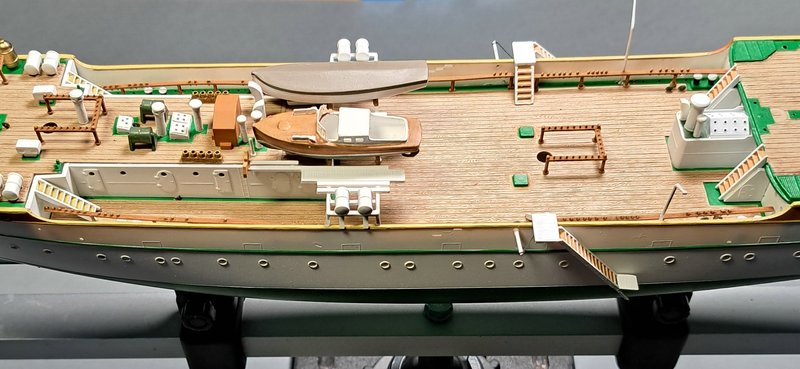

....und dann verbaut. Damit sind die Decksaufbauten fertig....guckst du......:

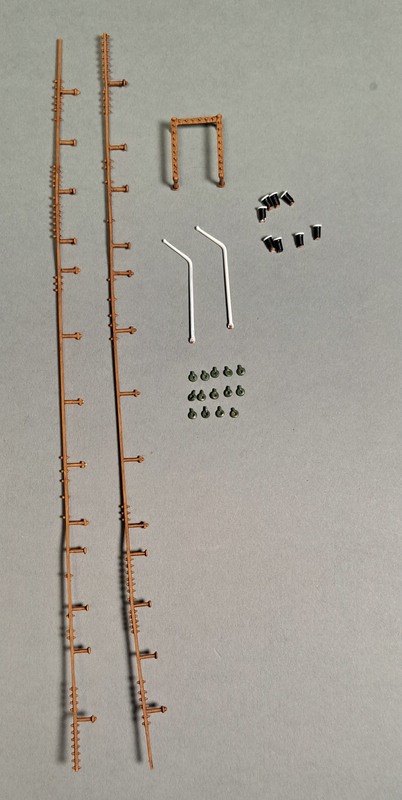

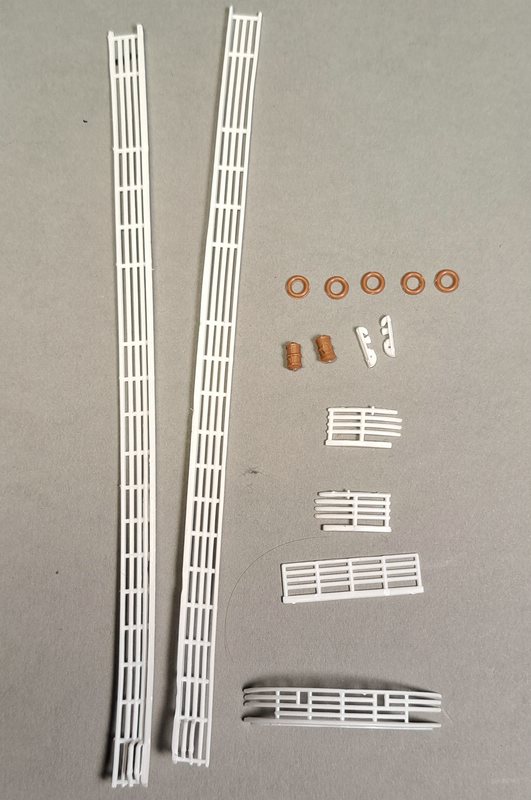

Als nächstes werden jetzt die Rehlinge verbaut. Hier hätte ich lieber Ätzteile, aber ich habe im www. nichts passendes gefunden. Also nehme ich diese hier...(für hinten)....:


An den Teilen habe ich so einiges zu tun....so einiges muss frei geschnitten werden. Man merkt leider, das dieses Modell aus den 60igern stammt....äääääh.....die Formen meine ich.
Fortsetzung folgt....

Gruß, Dirk.

[IngoM]

Hallo Dirk. Ich hätte noch Ätzteilreling im Maßstab 1/200 von Aber. War für meine Yamato gedacht. Habe ich aber nicht gebraucht. Wenn du die brauchen kannst würde ich sie dir zuschicken. Gruß Ingo

[Diwo58]

Ups Ingo...deinen Post hatte ich glatt übersehen....sorry. Danke dir für dein Angebot, aber da ich deinen Post nicht gesehen habe, hab ich mittlerweile die Plastikrehling verarbeitet.

Hi Leute.....
Es geht was weiter mit der G.F. Mittlerweile habe ich die Rehling hinten und vorne und einiges an Kleinteilen fertig lackiert und verbaut. Man merkt immer mehr, das der Bausatz.....bzw. die Formen alt sind. Auch wenn ich mich wiederhole, der Bausatz kommt ja ursprünglich von Heller und ist in Kooperation zu Revell gelangt.
Sehr vieles stimmt nicht bei dieser Gorch Fock..... wenn man denn Vergleiche zieht zur heutigen überarbeiteten Gorch Fock. Da muss man schon des Öfteren die Augen zudrücken. Naja......

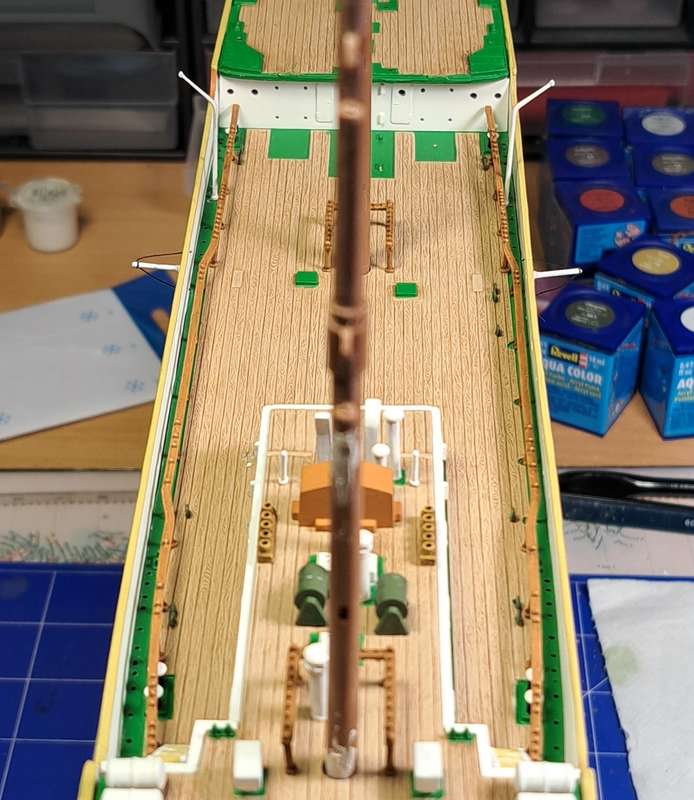

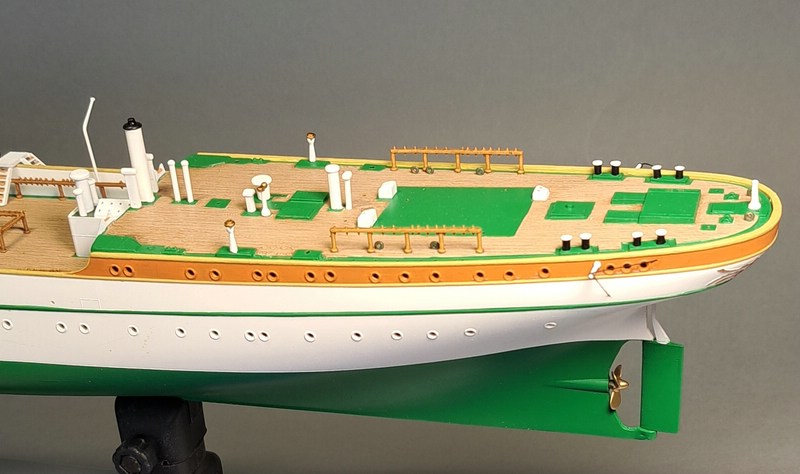

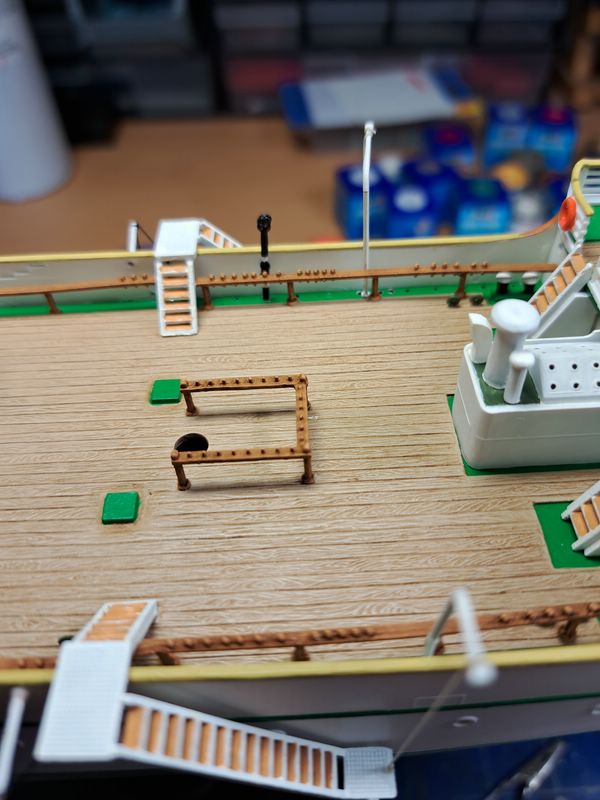

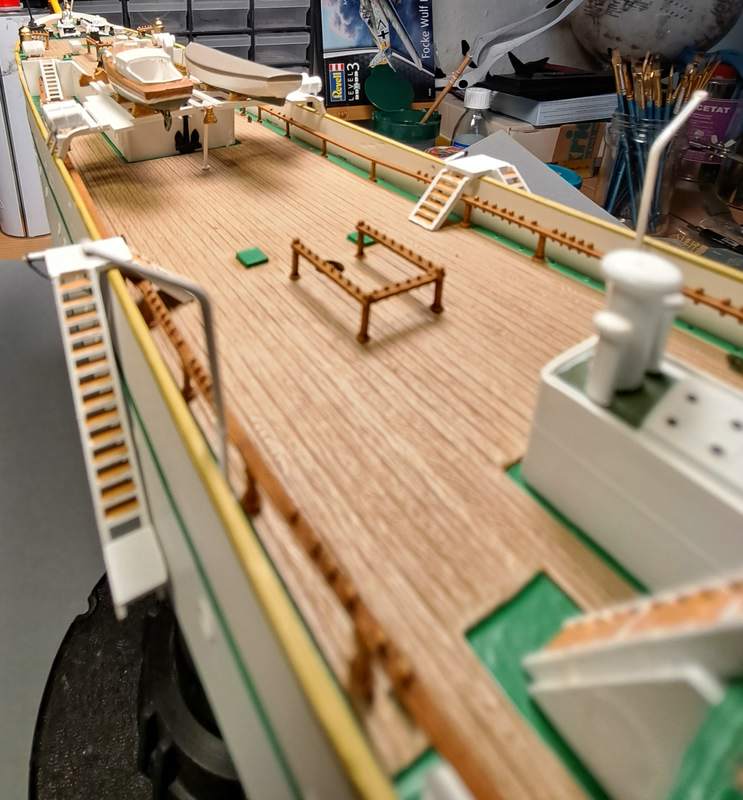

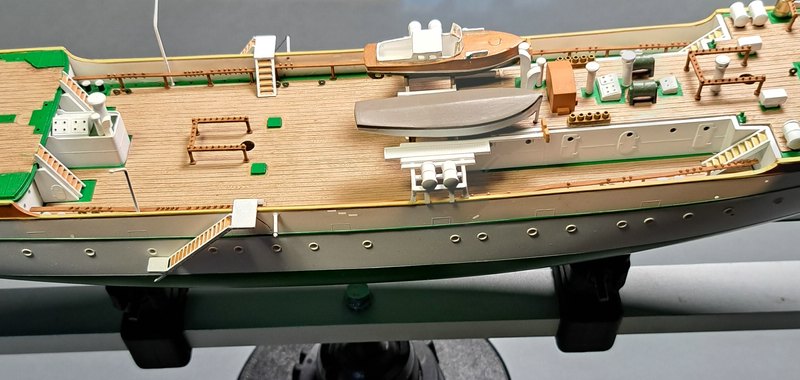

Jetzt Fotos zum Bauzustand......:





Damit sind jetzt die Arbeiten am Rumpf vollendet.
Ab jetzt geht es in die Höhe, die Masten müssen bearbeitet werden. Erste Handgriffe habe ich schon gemacht.....Alter... ..... das wird ein gespachtel und geschmirgel bis die annehmbar aussehen. Sind die Masten fertig, geht es an das stehende Gut.
Eine Baustelle von der ich nicht wusste wie ich´s machen sollte, waren die Befestigungen der Wanten aus Garn. Ich brauchte Wantenspanner. Hierbei ist mir der gute Oliver Bizer aus diesem Forum zur Seite gesprungen und druckt mir eben jene Spanner. Damit hat er mir an der Wantenspannerfront den Arsch gerettet. Ab sofort heißt diese Modell.... "Gorch Olli"....
......Fortsetzung folgt......

Gruß, Dirk.

[Diwo58]

Hi Leute.....

Kleiner Arbeitsnachweis......:

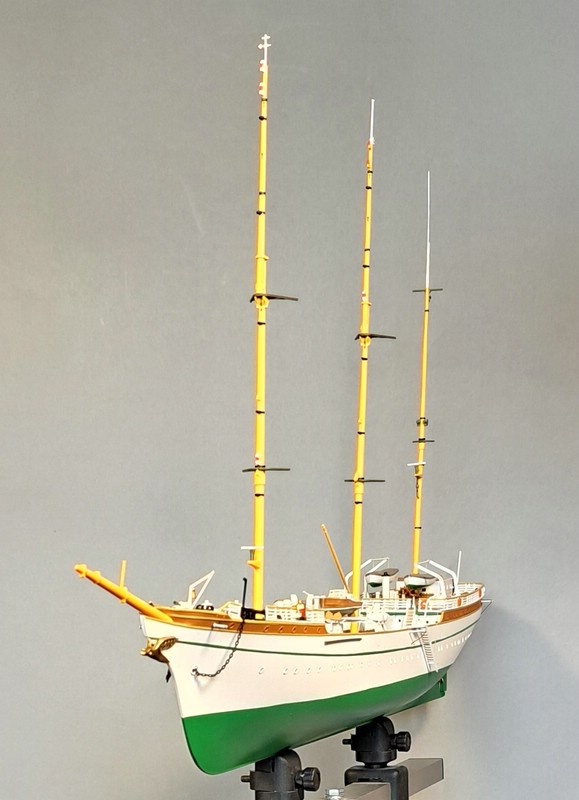

Ich habe die Masten zusammengebaut und Probeweise aufgestellt.....:


Da kommt jetzt natürlich noch Farbe ins Spiel. Tja.....und dann wird getakelt. Beginnen werde ich mit diversen Stützfäden, um Verzug zu vermeiden und dann erstmal die unteren Wanten.



Ich hatte ja gehadert damit wie ich die Wanten befestigen soll. Ich brauchte eine Art von "Wantenspanner". Hier sprang mir Dankenswerterweise der gute Olli....( Oliver Bizer)...zur Seite und druckt mir die Teile. Oh wunderbare Welt der 3D Drucker.
Auf dem nachfolgenden Foto ist ein Prototyp dieser Wantenspanner zu sehen....:


der gute Olli hat mir echt den Ar.......Popo gerettet. Ich kann mich gar nicht genug dafür bedanken.
++++Fortsetzung folgt++++

Gruß, Dirk.

[Oliver Bizer]

Ahh, wunderbare Fortschritte.

Habe ich gerne gemacht Dirk, wer so schön baut der muss belohnt werden

[Diwo58]

Moin Leute......

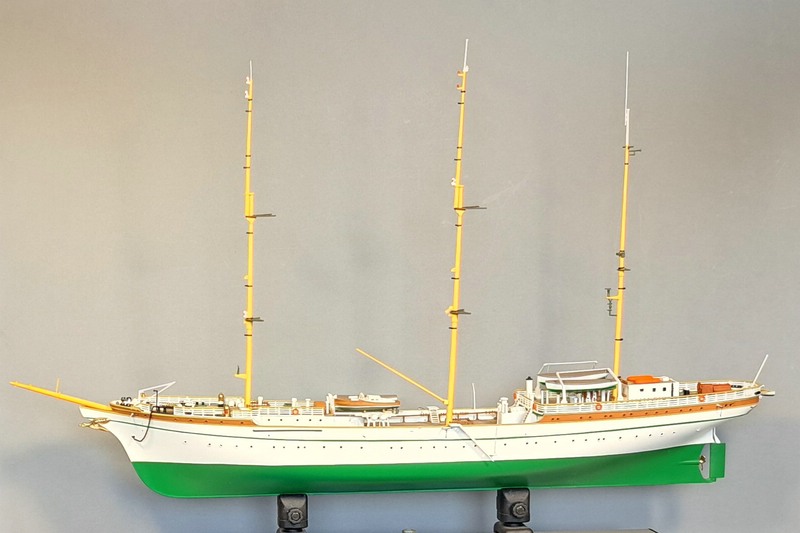

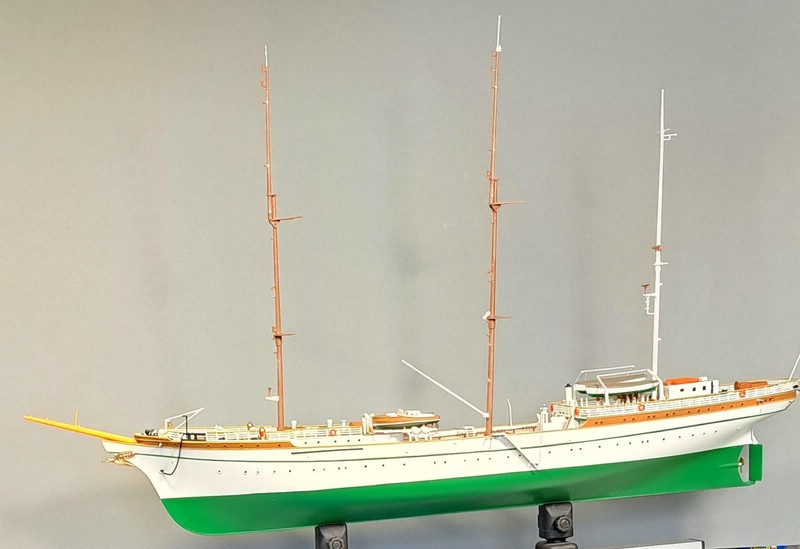

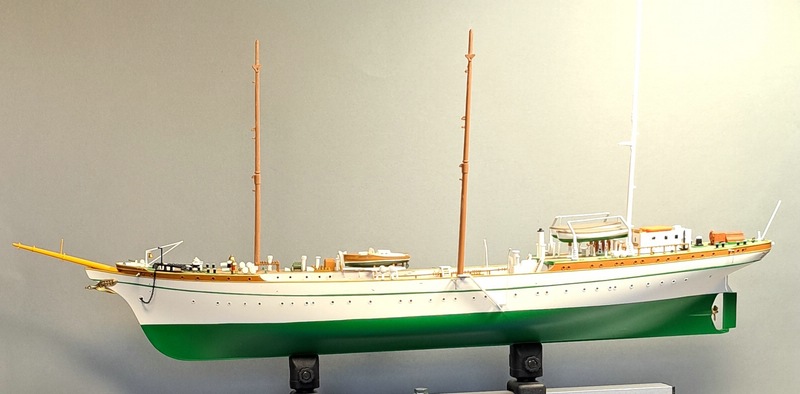

Es ist vollbracht, die Masten sind fertig gebaut und auf dem Modell platziert. Von den zwischenschritten hatte ich keine Fotos gemacht.....ist eh immer gleich. Ich kann aber sagen, das die halben Mastteile schlecht aufeinander passten und ich viel schleifen musste. Im Prinzip sind die Arbeiten am Rumpf und den Masten beendet. Guckt mal.....der Bauzustand.....:




So ganz gerade sind die Masten nicht.....erst recht in den Mastspitzen. Das lies sich leider nicht so korrigieren wie gewünscht. Aber ich glaube, das kann man so lassen.

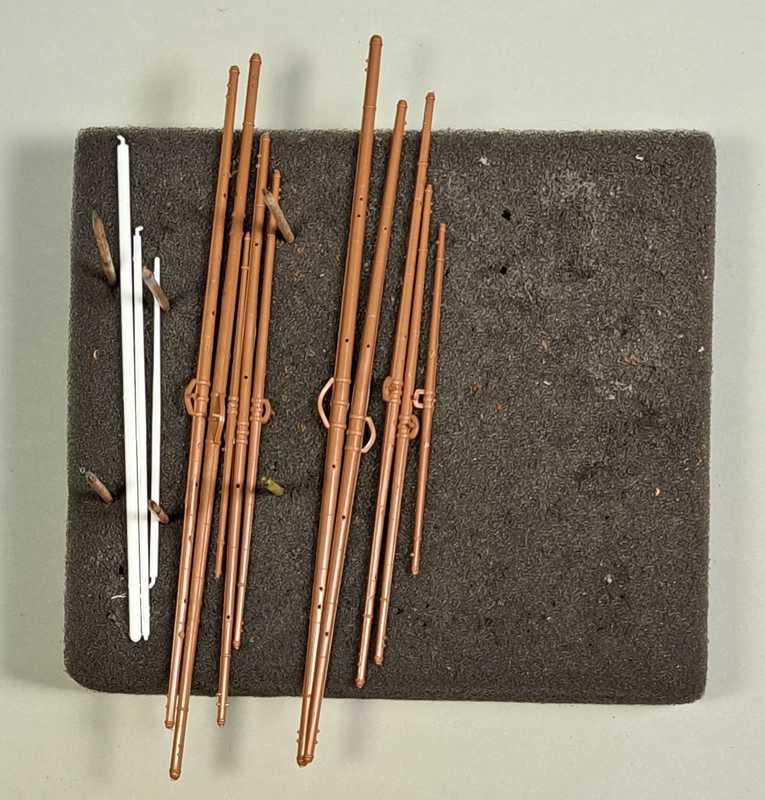

Alles Plastik fertig?......Nein, mitnichten. Sämtliche Rahen müssen noch gemacht werden, die hier......:

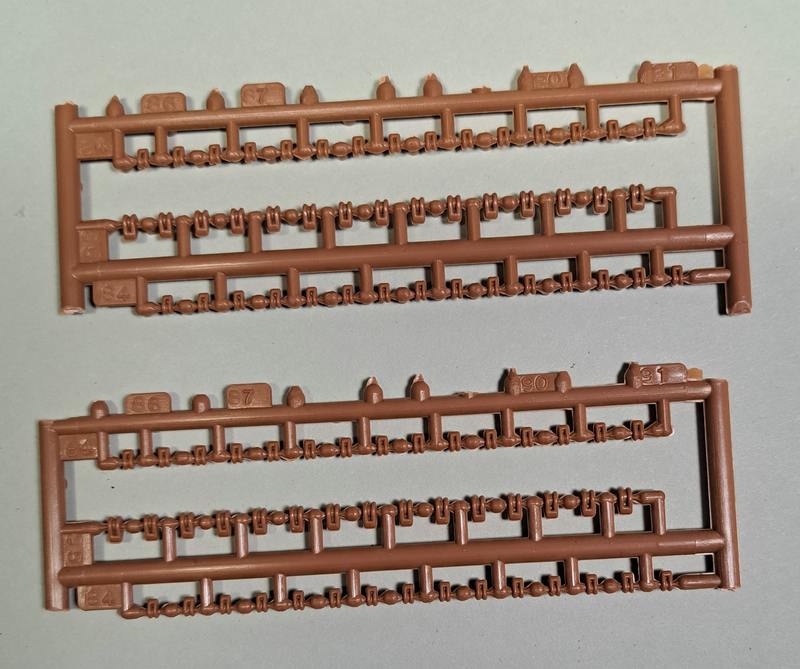

Tja, es sind ja auch noch die Plastikblöcke zu machen, die ich ehrlich gesagt gar nicht so schlecht finde...guckst du...:

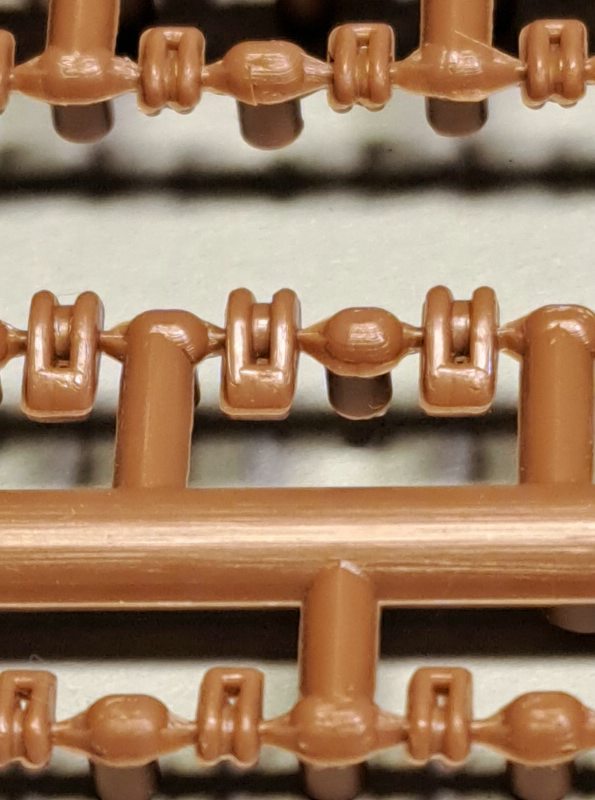

....im Makro....:


Hier gibt es aber das ein- oder andere Problem. Zuerst muss ich die Teile aus dem Gussast lösen, da ich sie ja sonst nicht vernünftig bemalen kann. Vorher muss ich sie aber erstmal auf bohren. Tja....ich gehe auch davon aus, das es bei weitem nicht genug Blöcke sind Aber ich kann ja abformen......



Aber....es wird erst mal das stehende Gut gesetzt, angefangen mit Wanten und Pardunen. Wie schon Berichtet hat mit der gute Oliver Bizer da super geholfen und mit entsprechende Wantenspanner per 3D Drucker gemacht. Auch hier noch mal.... vielen, vielen Dank dafür. Die ersten 30 Wantenspanner sind grundiert und werden noch ein wenig bearbeitet. (warum "nur" 30? ich habe nicht mehr Krokodilklemmen.... ) Guckst du....:


Und damit geht es jetzt auch weiter, Wantenspanner fertig machen....sprich lackieren. Dann entsprechend Bohrungen auf dem Deck machen......bevor ich die Wanten setzen kann.
Aber dazu mehr im nächsten Update.

Gruß, Dirk.

[Oliver Bizer]

Das hat sich ja gelohnt unsere Zusammanarbeit

[Aktvetos]

Ich wiederhole meine Frage von einer Seite davor. Wäre es nicht schöner, die Masten gegen Rundholz zu ersetzen? Oder spricht da etwas dagegen?
