Suche Ideen ein T2 Hochdach zu bauen.

[TMM Garage]

Hallo zusammen, Revell-Bert hat mir eine E-Mail geschickt, um zu sehen, ob ich ein Hochdach für einen VW T2 Revell bauen könnte, also habe ich dieses Projekt gestartet und werde den Fortschritt des Hochdachs in diesem Thread veröffentlichen.

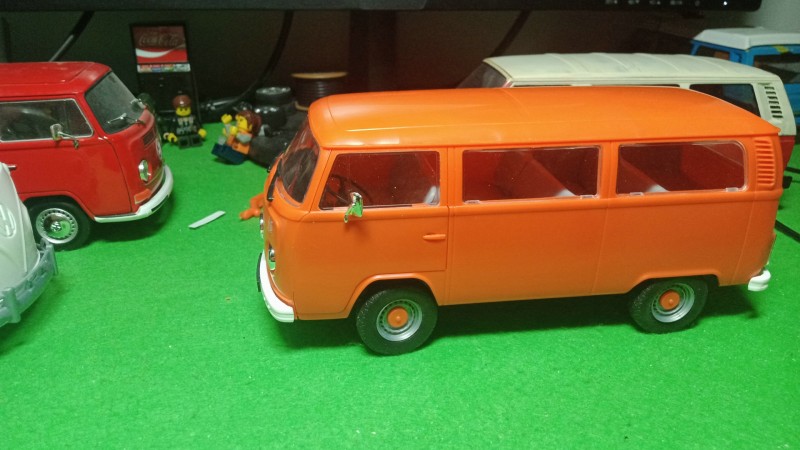

Ich habe den Bausatz ausgepackt und das Modell zusammengebaut.

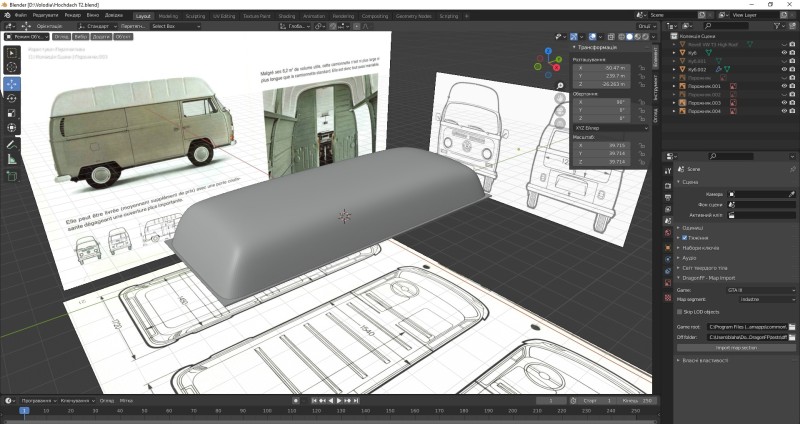

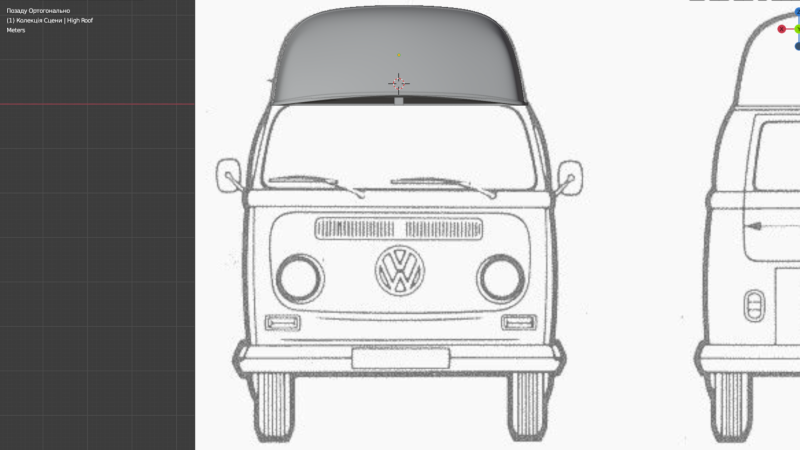

Dann begann ich, ein 3D Modell des Hochdachs zu erstellen.

P.S. Tut mir leid für mein Deutsch, ich schreibe mit Hilfe eines Übersetzers.

[Aktvetos]

Danke für die interessanten Einblicke Da sehen wir sicher gerne alle zu.

[Malle]

Hallo,
das sieht schon ziemlich gut aus

[TMM Garage]

Vielen Dank für Ihre Unterstützung und Ihr Interesse an dem Projekt.
Hier ist, was ich bisher gemacht habe.

Es mag Ihnen so vorkommen, als sei es bereits „fertig“, aber in Wirklichkeit gibt es noch viel zu tun.

[Revell-Bert]

Wenn man das so verfolgt, wirkt es "kinderleicht"...

Klasse (Vor-)Arbeit und Danke für Deine Hilfe.

Schön, dass du die Fortschritte hier zeigen wirst

[TMM Garage]

Ich habe das 3D-Modell des Hochdachs fertiggestellt, natürlich, wenn ich nichts vergessen habe. Es war viel einfacher zu erstellen als ich dachte, ich habe zum Beispiel ein Hochdach für einen Revell VW T3 erstellt (aber auch mit hohen Türen) und es hat viel länger gedauert (scheint mehrere Monate zu sein). Natürlich wird dieses 3D-Modell nirgendwo veröffentlicht, bis ich einen Druck bestelle und prüfe, ob dieses Dach auf den Revell T2 passt.

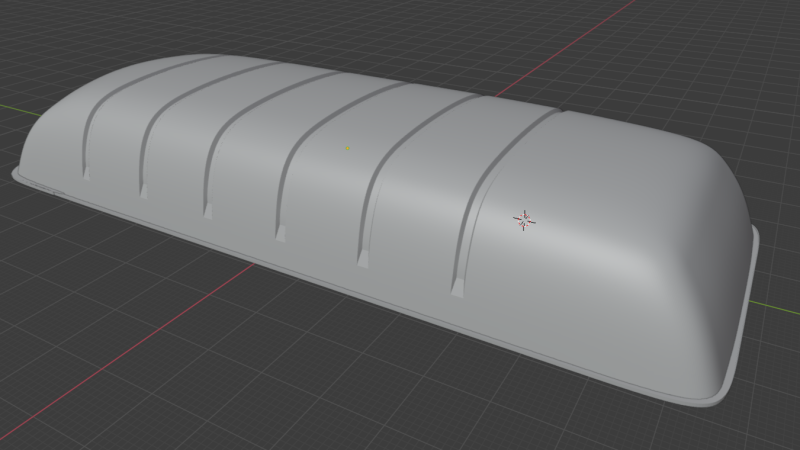

Ansicht von vorne rechts

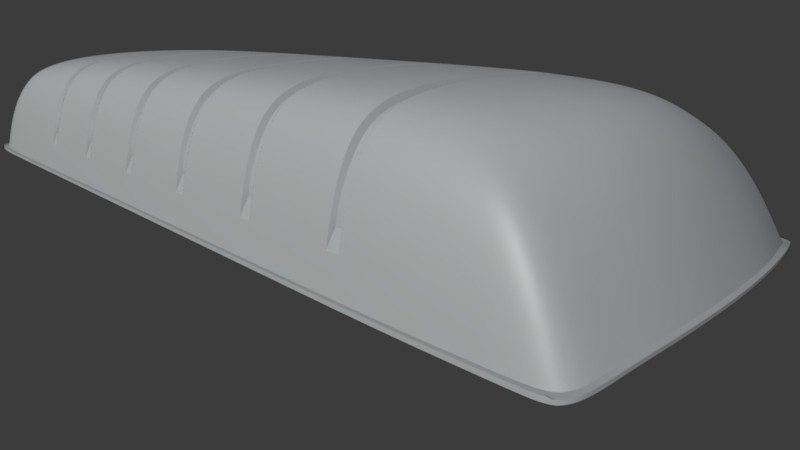

Ansicht von hinten links

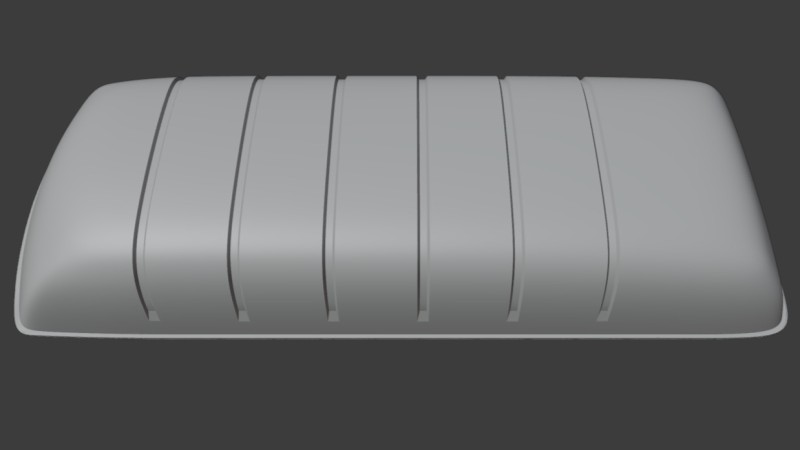

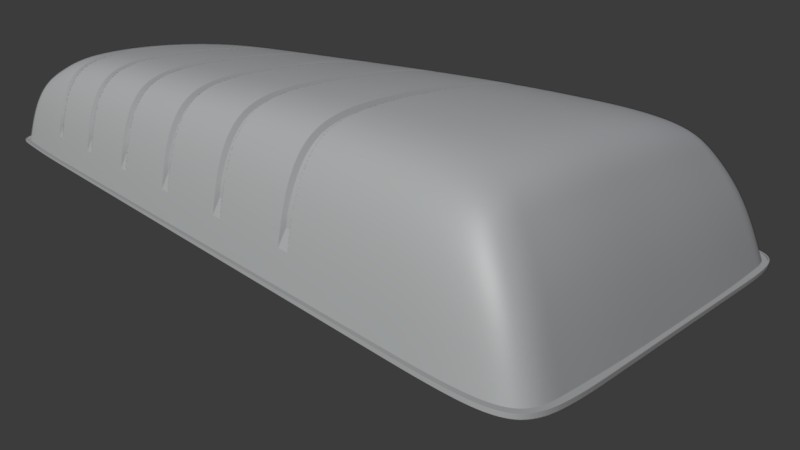

Ansicht oben links

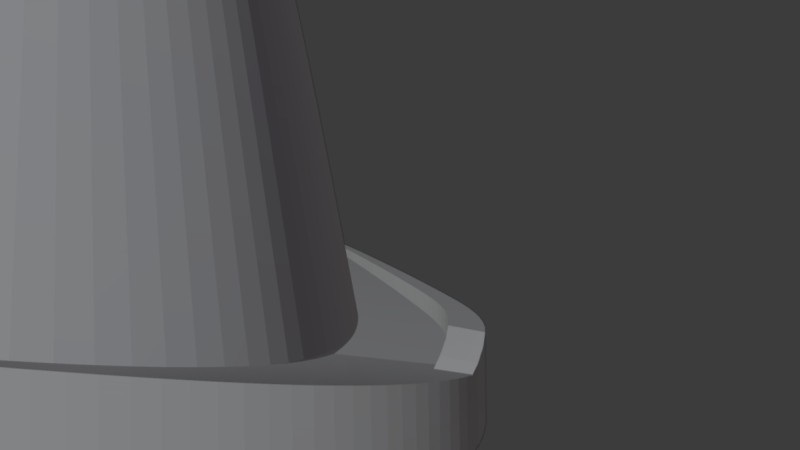

Nut zur Wasserableitung wie beim echten Original.

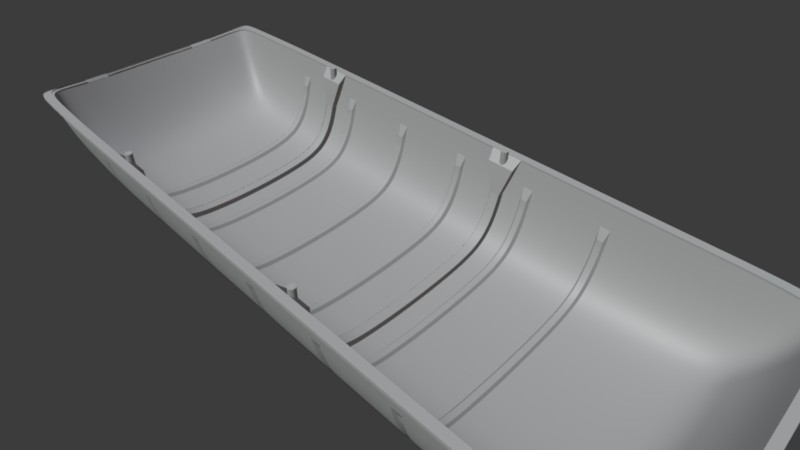

Ansicht von unten

Innen habe ich sogar 2 Querstreben wie im Original angefertigt, mir kommt es aber so vor, als müsste in der Mitte noch Blech sein. Oder ist das Blech nur bei den Hochtürversionen, dazu konnte ich leider keine Infos finden.

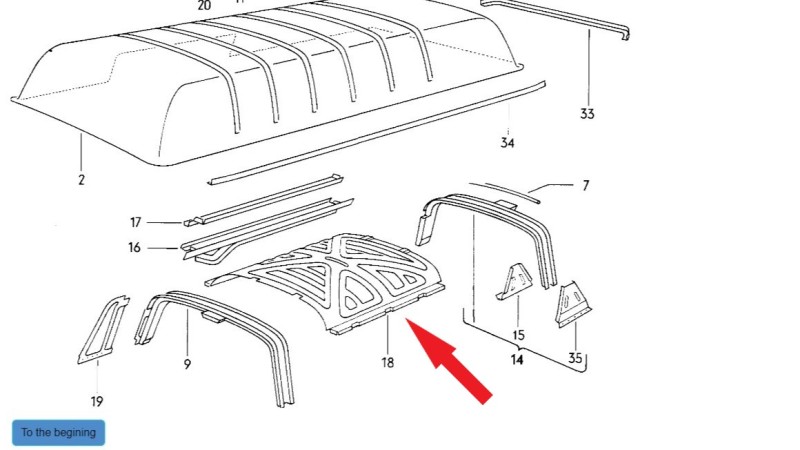

Hier ist das Blech.

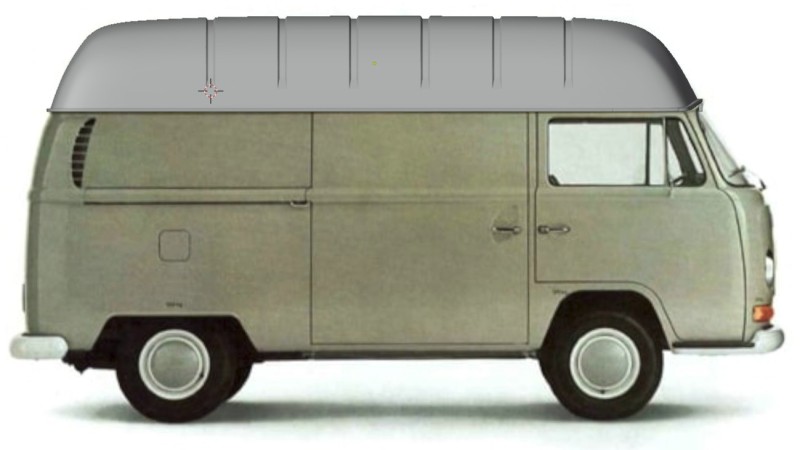

Auf jeden Fall können Sie schreiben, was Sie zumindest über die äußere Form des Daches denken. Muss ich etwas am 3D-Modell anpassen?

So sieht übrigens das Hochdach aus, das ich für T3 mache.
Ich muss nur noch ein paar Dinge am 3D-Modell ändern, sonst ist es fertig.

[Revell-Bert]

Ich finde, dass es so passt.
Wenn ich dein Bild richtig verstehe, dann wird es mit den Zapfen in die Karosserie gesteckt, so wie das Bausatz-Dach auch

Ganz große Klasse

[Malle]

Ich finde auch, dass es perfekt aussieht.

[Revell-Bert]

Bei Kleinanzeigen ist ein beiger Hochdach Bulli mit hoher Schiebetür zu verkaufen. Bei den Bildern vom Inneren ist am Himmel dieses Strebenstruktur zu sehen.
Bei anderen mit normaler Schiebetür habe ich das nicht gefunden.

[TMM Garage]

Revell-Bert,
Ich habe darüber nachgedacht, dies zu tun, aber leider sind die Stifte im Bausatz zu nahe an der Dachmitte angebracht. Und in diesem Fall wäre es notwendig, hässliche hervorstehende Stifte hinzuzufügen. Das gefällt mir nicht, deshalb habe ich die Stifte näher an der Dachkante platziert. Um ein Hochdach zu installieren, müssen Sie daher zusätzlich 4 Löcher in die Karosserie bohren.

Bei Kleinanzeigen ist ein beiger Hochdach Bulli mit hoher Schiebetür zu verkaufen. Bei den Bildern vom Inneren ist am Himmel dieses Strebenstruktur zu sehen.
Bei anderen mit normaler Schiebetür habe ich das nicht gefunden.

Ok, dann werde ich am 3D-Modell nichts mehr verändern.
Wenn ich in Zukunft ein hohes Dach mit einer hohen Tür erstelle, dann werde ich diesen Teil hinzufügen.

Malle,
Danke, ich freue mich, dass es dir auch gefällt.

Jetzt muss ich hoffen, dass das bedruckte Dach zum Modell passt.

[TMM Garage]

Heute habe ich die 3D-Modelle an denjenigen geschickt, der sie drucken wird. Ich hoffe, dass ich in 1–1,5 Wochen ein physisches Hochdach bekommen kann. Dann kann ich überprüfen, ob ich das 3D-Modell richtig erstellt habe.

[Revell-Bert]

Bin mir sicher, dass das passen wird

[TMM Garage]

Grüße!
Seit dem letzten Beitrag ist es länger her als geplant...
Alles nur, weil mein „Lieferant“, bei dem ich den 3D-Druck bestellt hatte, nicht auf meine Bestellung reagierte, sodass ich nach einer anderen Person suchen musste, die mein 3D-Modell für mich drucken konnte.

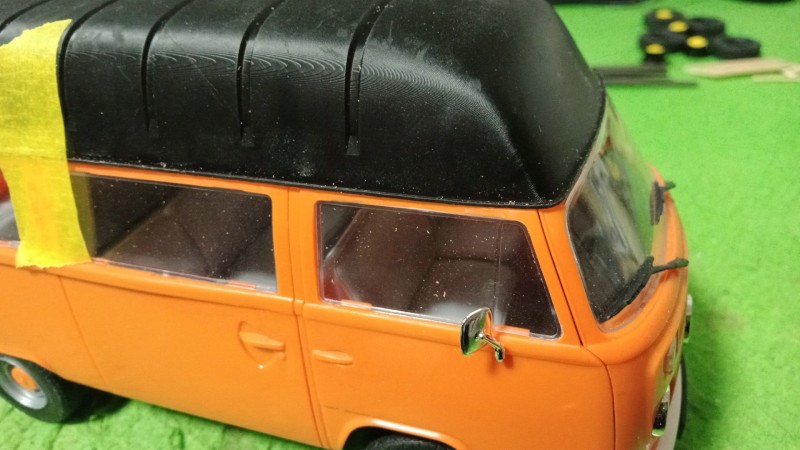

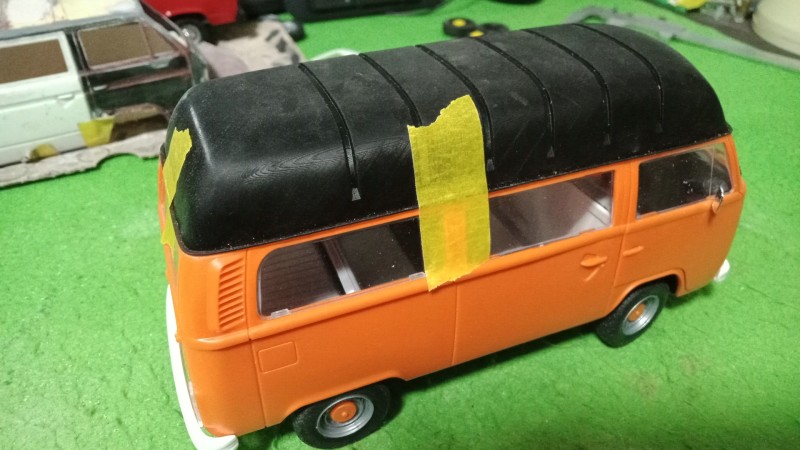

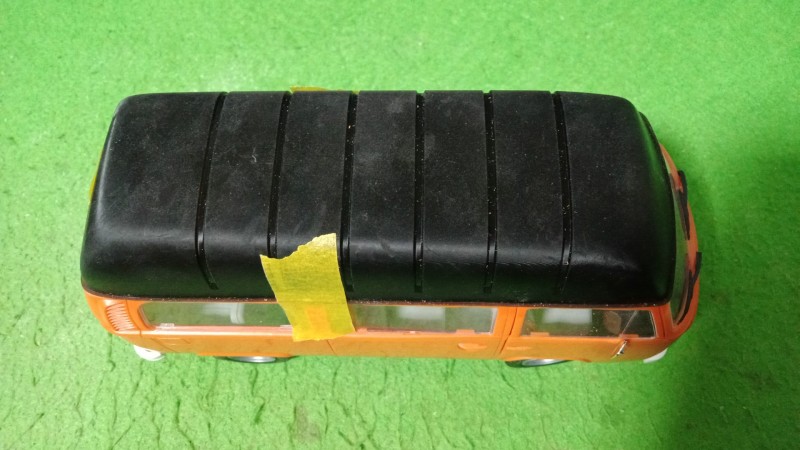

Ich habe heute endlich mein Paket mit der Post erhalten. Hier sehen Sie, wie dieses Hochdach nach einigen Optimierungen auf dem Modell aussieht.
Leider scheint es mir, dass mein 3D-Modell etwas angepasst werden muss.

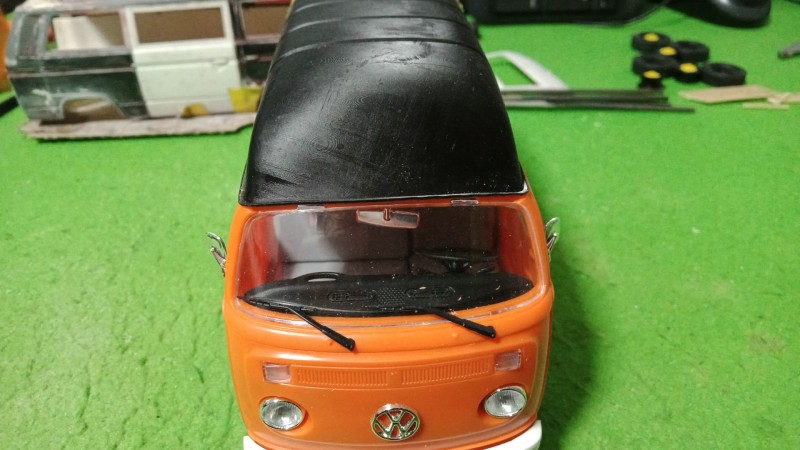

Pfeile markieren Bereiche, die mir zu eng erscheinen.
Ich glaube, ich muss das Dach an dieser Stelle breiter machen.

Was denkst du darüber? Soll ich das 3D-Modell wiederholen oder es so lassen, wie es ist?

[Revell-Bert]

Ich bin begeistert, diese "Abweichung" am Dachansatz fällt nur dir auf

[TMM Garage]

Ich habe mich dennoch dazu entschlossen, das 3D-Modell zu modifizieren, da mir das Ergebnis nicht wirklich gefiel . Ich werde versuchen, den 3D-Druck noch einmal zu bestellen und schauen, ob Version 2 besser passt.
Ich hoffe, es geht schneller als beim ersten Mal...
